Изучение взаимосвязи между диаметром трубы, давлением воды и ее пропускной способностью: методы расчета, использование формул, доступность калькуляторов и таблиц.

Прежде чем приступить к установке водопровода в своем доме, необходимо иметь представление о том, как определяется пропускная способность трубы.

Правильно подобранный диаметр трубы водопровода обеспечит его безотказную работу на протяжении многих лет.

При установке водопровода необходимо учитывать требования и нормы по строительству, чтобы обеспечить правильную пропускную способность трубы в зависимости от диаметра и давления воды. Разберемся, почему это так важно и как выполнить все замеры правильно.

Какого диаметра выбрать трубы

При выборе диаметра трубы для прокладки водопровода или отопления, необходимо учитывать несколько факторов, которые обеспечат правильное функционирование системы с нужным давлением и свободным прохождением воды. Одним из основных параметров является диаметр сечения трубы.

Для определения оптимального диаметра следует также учесть величину, на которую уменьшится напор на рассматриваемом участке. Это позволит избежать потери эффективности системы из-за давления, которое снижается по мере передвижения воды через трубу. Кроме того, необходимо обратить внимание на скорость потока воды, текущего по трубе. Она должна быть достаточно высокой, чтобы предотвратить скопление загрязнений и снижение качества воды, однако не слишком высокой, чтобы избежать излишнего трения и износа трубы.

Важным фактором при выборе диаметра является наибольшее возможное давление, которое должна выдерживать труба. Это важно для обеспечения безопасности системы и предотвращения возможных разрывов или утечек. Кроме того, длина отрезков трубы и материал, из которого они сделаны, могут оказать влияние на выбор диаметра. Например, при большой длине отрезка трубы или использовании материала с низкой степенью прочности, может потребоваться увеличение диаметра для компенсации потери давления и обеспечения нужной производительности системы.

На практике широко используется выбор диаметра на основе специальных таблиц. Они учитывают все указанные выше факторы, а также другие особенности системы и условия эксплуатации. Однако, следует отметить, что выбор диаметра с помощью таблиц может быть одним из наименее точных методов, так как они предоставляют средние значения и не учитывают индивидуальные особенности каждого случая.

Более точно определить необходимый диаметр трубы можно проведя инженерные расчеты на основе полученных данных, а также с учетом требуемых стандартов и нормативов. Например, методы гидравлического расчета позволяют учесть множество факторов и достичь оптимального диаметра для конкретной системы.

Таблица определения диаметра трубы

Справочная таблица:

Для создания справочной таблицы в данном случае использовались наиболее распространенные значения основных параметров. Чтобы рассчитать расход воды по диаметру трубы и давлению, необходимо использовать таблицу следующим образом:

В верхней строке каждого столбца указано девять наиболее распространенных диаметров труб. По строкам указаны значения давления. В левой колонке указаны значения, выраженные в Паскалях на метры, а в следующей колонке – в миллибарах на метр (в атмосферах).

Подбор можно проводить, учитывая скорость движения потока воды. В таблице указан расход воды в соответствии с диаметром трубы и другими параметрами.

Для большинства водопроводных систем давление составляет примерно от 1,5 до 2,5 атмосфер. В многоэтажных домах обычно используют несколько отдельных сегментов. Поэтому данные таблицы также применимы для многоэтажных домов.

Параметры трубы: почему важен расчет

Правильное определение параметров трубы играет важную роль в обеспечении надлежащего функционирования технических систем. Неподходящее сечение трубы может привести к ряду проблем, которые негативно сказываются на работе системы.

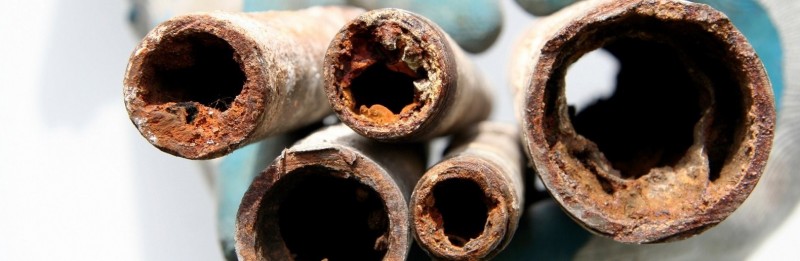

Одна из основных проблем - засорение. Некачественная вода или наличие ржавчины в металлических трубах может привести к образованию отложений и загрязнений. Это снижает пропускную способность труб и в итоге вызывает нарушение течения воды или значительное ухудшение качества ее отвода.

Помимо этого, неправильное сечение труб может привести к проблемам с давлением и стоками в водопроводной сети.

Если трубы выбраны слишком узкими, повышенное давление может вызвать протечки и аварии. Кроме того, неподходящие по размеру трубы могут также привести к некорректному функционированию системы, в частности, к обратным потокам, перерасходу воды и другим проблемам.

Определение правильных параметров трубы также имеет большое значение для многоэтажных домов. Необходимо учитывать соответствие труб, через которые проходит вода, снаружи и внутри здания. Здесь важно достичь гармонии между внешними и внутренними трубами, чтобы обеспечить надлежащее снабжение водой и водоотведение.

Правильное определение параметров трубы имеет фундаментальное значение для обеспечения надлежащего функционирования систем: при поступлении воды, отводе канализации, подаче газа и отоплении. Трубы коммуникации должны соответствовать требованиям, предъявляемым в каждом отдельном случае.

Зависимость параметров проходимости трубы от различных факторов

Для того, чтобы узнать скорость расхода воды, нужно учесть ряд моментов:

• Длина сегмента трубы

Длина сегмента трубы, по которой движется жидкость, является важным параметром, так как наличие трения между стенками трубы и жидкостью замедляет ее протекание. Чем длиннее используемый сегмент трубы, тем сильнее он способен замедлить протекание жидкости.

• Исходное давление

Исходное давление также влияет на скорость протекания жидкости в трубе. Если течение жидкости замедляется, новым порциям будет требоваться временной интервал для попадания в трубу.

• Диаметр трубы

Диаметр оказывает влияние на скорость протекания жидкости. Использование узких труб приводит к более сильному замедлению течения жидкости.

•  Материал стенок трубы и длительность эксплуатации

Материал стенок трубы может влиять на скорость протекания жидкости. Например, вода протекает с большей скоростью в пластиковых трубах, чем в металлических трубах того же диаметра. Для металлических труб имеет значение длительность эксплуатации. Со временем они могут зарастать изнутри и ржаветь, что отрицательно сказывается на их проходимости.

• Соединительные детали

Фиттинги, развилки и переходники, используемые для соединения различных сегментов трубы, могут замедлять протекание воды. Их влияние следует учитывать при расчетах проходимости трубы.

Способы расчета проходимости трубы

Существует несколько способов рассчитать проходимость трубы:

1. Использование таблиц. Существуют таблицы, соответствующие различным типам труб.
2. Применение формул. Существуют различные формулы для расчетов. Однако упрощенные формулы не учитывают все существенные особенности водопроводной системы.
3. Использование программных продуктов. Специальные программы предназначены для проведения точных расчетов проходимости труб.
4. Онлайн калькуляторы. Доступны онлайн калькуляторы, которые можно использовать, следуя инструкциям и вводя необходимые данные.

Важность учета всех факторов при расчете проходимости трубы

Игнорирование хотя бы одного из указанных факторов может привести к изменению расчетного значения в несколько раз. Поэтому для достоверных результатов необходимо учитывать все особенности трубы при проведении расчетов.

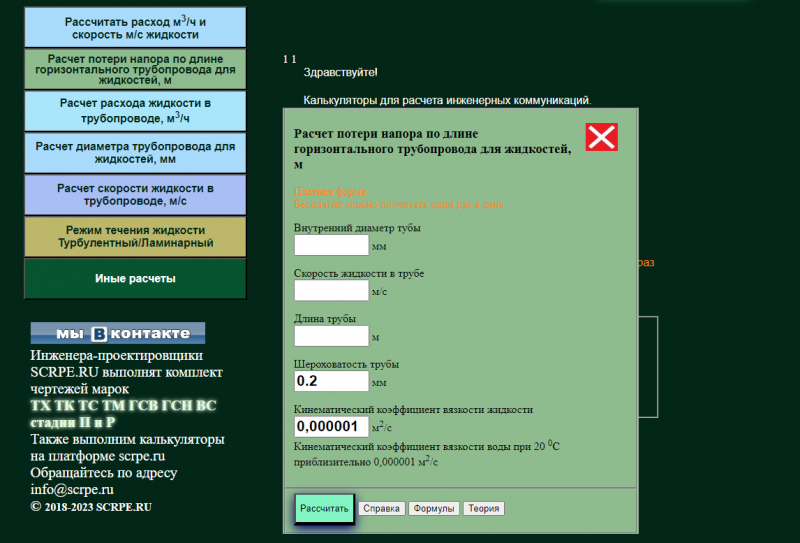

Калькуляторы онлайн пропускной способности трубы

Существует множество онлайн калькуляторов, которые помогают рассчитать различные параметры и характеристики труб.

Для определения пропускной способности трубы несложно найти соответствующий калькулятор онлайн через поисковики Google или Яндекс, введя запрос "как рассчитать пропускную способность трубы, онлайн калькулятор" или любой другой, схожий по смыслу.

При использовании калькулятора для расчета расхода воды по сечению трубы и давлению, вам потребуется ввести следующие данные:

• Материал трубы.
• Конструкционные особенности трубы, которые можно выбрать из выпадающего списка.
• Цель расчета, к примеру - расход воды.

Если вы хотите рассчитать диаметр трубы, исходя из расхода воды, вам дополнительно потребуются следующие данные: падение напора на каждый метр, внутренний диаметр трубы и длина участка трубы.

После ввода всех необходимых данных и нажатия кнопки "Рассчитать", на странице появится требуемый результат.

Если вы хотите рассчитать расход воды по диаметру трубы и давлению, вам необходимо предварительно собрать данные о типе водопровода, конструкционных особенностях трубы, длине, диаметре, материале изготовления, а также температуре и давлении напора.

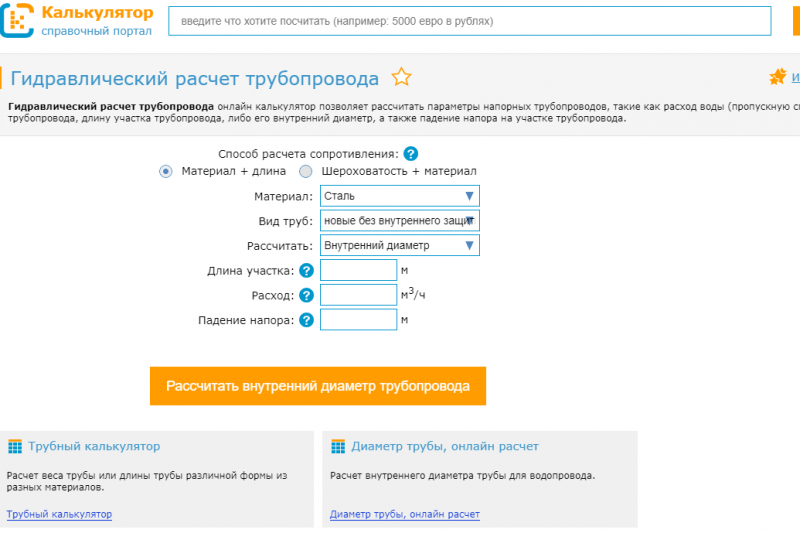

Существует также тип калькулятора, который работает по-другому. В этом случае вы можете выбрать один из двух способов расчета расхода воды:

1. С учетом шероховатости и материала трубы.
2. На основе используемого материала и длины участка трубы.

В обоих случаях для расчета необходимо указать тип трубы, ее материал, длину, падение напора и внутренний диаметр. После нажатия кнопки "Рассчитать" на странице будет отображен соответствующий результат.

Формулы расчета пропускной способности трубы

Рассмотрим две формулы пропускной способности в трубе:

• Упрощенная формула

Зная значения диаметра трубы и скорости движения потока, определим проходимость (скорость, при которой труба способна пропустить через себя воду):

q = (V*Пи*d^2) / 4

Где:

• q – пропускная способность (в литрах в секунду);
• V – скорость потока воды;
• d - внутренний диаметр трубы.

Чаще всего предельные значения скорости колеблются от 0,8 до 1,5 м/сек.

Когда для подачи воды используется насос, то его давление и скорость потока указываются в техпаспорте.

• Проницаемость по формуле Дарси-Вейсбаха

Формула Дарси на сегодняшний день считается самой точной, она связывает потерю напора или давления из-за трения на заданной длине трубы со средней скоростью потока жидкости для несжимаемой жидкости.

Формула выглядит таким образом:

ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро

В формуле учитываются:

• Лямбда – коэффициент шероховатости. Лямда выражает степень торможения потока благодаря трению о стенки, использованию различных видов фитингов, кривизны стенок и турбулентности
• L - длина сегмента трубы
• D – внутренний диаметр трубы
• V – скорость потока воды
• g - ускорение свободного падения (около 9,81 м/с^2).
• pо – вязкость жидкости (коэффициент)
• ПН - потеря напора. Именно на эту величину уменьшается расчётная величина расхода воды.

С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо знать коэффициенты «лямбда» и «ро».

Что такое потеря напора воды в трубах и как ее определить

Потеря напора воды в трубах происходит из-за трения воды о стенки трубы и других сопротивлений в системе. Это приводит к снижению давления в системе по мере течения воды от источника к потребителю.

Определение потери напора в трубах может быть выполнено с помощью уравнения Бернулли или формулы Дарси-Вейсбаха. Уравнение Бернулли является общим уравнением для динамики жидкости и учитывает энергетические потери в системе.

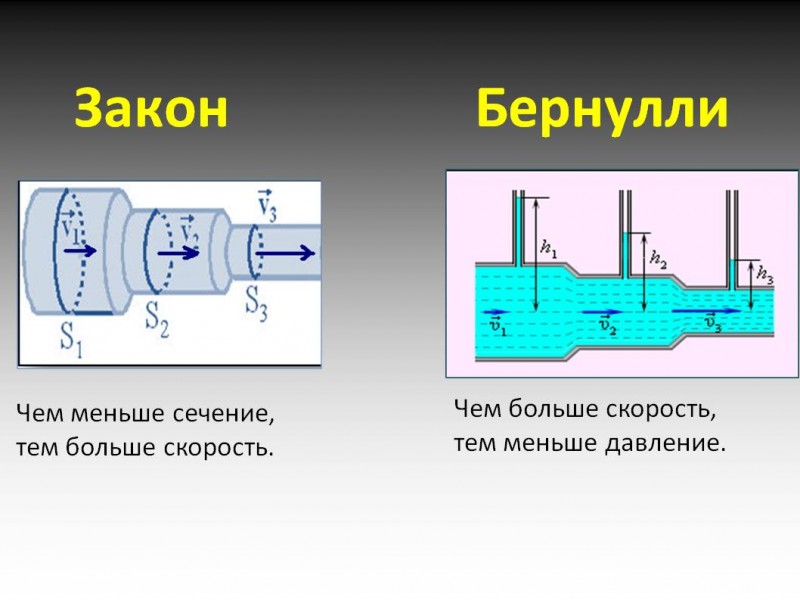

Уравнение Бернулли имеет следующий вид:

P + 1/2ρv^2 + ρgh = const

где:

• P - давление жидкости или газа,
• v - скорость потока,
• ρ  - плотность среды,
• g - ускорение свободного падения,
• h - высота расположения элемента потока относительно некоторой точки.

Уравнение Бернулли показывает, что сумма давления, кинетической энергии и потенциальной энергии жидкости или газа на каждой точке его траектории является постоянной величиной.

Это уравнение применяется для решения задач, связанных с течением жидкости или газа в различных условиях, таких как стационарное течение, поток через сужение или расширение, поток в плоскости, поток в трубах и т. д.

Формулу Дарси-Вейсбаха мы рассматривали выше.

Для определения потери напора необходимо измерить или иметь данные о длине трубы, диаметре трубы, скорости потока и использовать соответствующие значения коэффициента трения.

Устройство водоснабжения в доме и квартире

Водоснабжение в квартире или доме осуществляется через систему водопровода, которая состоит из труб, арматуры и других элементов.

При проектировании и выборе основных компонентов системы необходимо учитывать внутренний диаметр трубы, который определяет возможное водопотребление.

Для определения внутреннего диаметра труб можно использовать специальные таблицы. Однако не для всех видов оборудования доступна соответствующая информация.

Если есть возможность измерить внутренний диаметр трубы непосредственно, это предпочтительный способ для расчетов. Это особенно удобно при использовании пластиковых или металлопластиковых труб. Однако при использовании металлических труб со временем они могут зарастать изнутри неравномерно, что создает трудности для точного расчета потребления воды. В таких случаях обычно выбирают трубы немного большего диаметра по сравнению с расчетным, чтобы компенсировать сужение.

В основном, для водопроводных труб в квартирах или частных домах используются изделия диаметром 10 или 15 мм, а для стояков - 20 или 25 мм. Если оборудование имеет размеры, указанные в дюймах, то используются близкие значения в миллиметрах.

Максимально допустимая скорость потока воды в водопроводе принято считать около 2 метров в секунду. Для выбора диаметра трубы учитывается ее длина:

• Для участков длиной до 10 метров достаточно использовать трубу диаметром 20 мм.
• Для участков длиной от 10 до 30 метров подходит труба диаметром 25 мм.
• Для участков длиной более 30 метров рекомендуется использовать трубу диаметром 32 мм.
• Для участков длиной более 50 метров подойдут трубы диаметром 50 мм.
• Для очень длинных участков трубопровода и при наличии нескольких точек водозабора может потребоваться труба диаметром 100 мм.

При проектировании водоснабжения в квартире или доме необходимо учитывать внутренний диаметр трубы, максимально допустимую скорость потока воды и длину участка трубопровода. Это позволит обеспечить эффективное водоснабжение и избежать проблем с давлением и пропускной способностью системы.

При планировании пропускной способности трубопровода необходимо учесть все точки потребления воды в доме, а также потребители, которые могут быть подключены одновременно к водопроводной системе. В этот список включаются не только жильцы, но и различные устройства, использующие воду, например, посудомоечные и стиральные машины.

При расчете пропускной способности трубы, учитывающем диаметр и давление воды, необходимо учесть особенности случая, когда семья небольшая, но имеется множество кранов в доме. Важно помнить, что люди не смогут одновременно использовать воду через все краны.

Для упрощения расчетов можно считать, что полностью открытый кран пропускает 6 литров воды в минуту. Исходя из этого, можно определить максимальное ожидаемое потребление воды в доме и на основе этого рассчитать необходимый диаметр труб, по которым вода будет подаваться в дом или квартиру.

Пропускная способность в зависимости от вида трубы

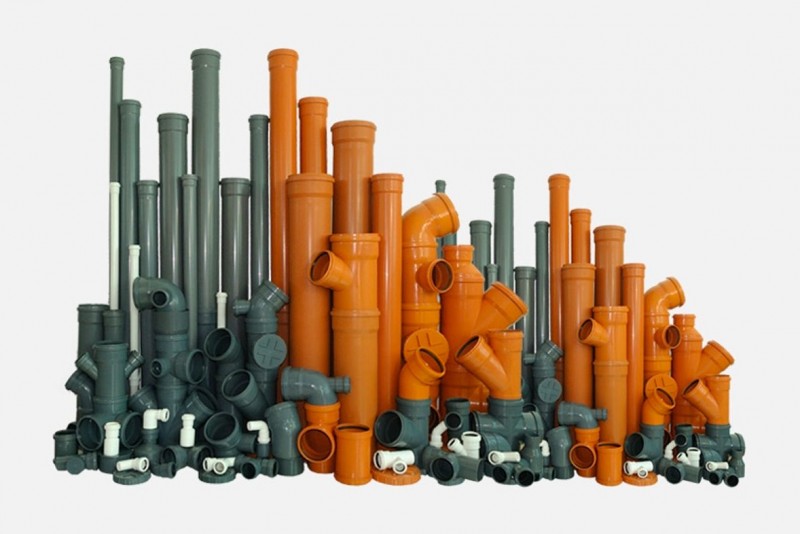

В домах или квартирах используются различные типы труб, в зависимости от нужд: канализационные, газовые, водопроводные. Требования и методы расчета для них могут отличаться.

Расчет пропускной способности канализационной трубы

Например, при расчете пропускной способности канализационной трубы диаметром и давлением учитываются следующие параметры:

• Диаметр трубы.
• Средняя скорость потока.
• Гидравлический уклон (l), под которым движутся трубы.
• Степень заполнения трубы содержимым (h/d). Для определения этого параметра используется понятие гидравлического радиуса.

Гидравлический уклон - это угол, под которым располагается труба, чтобы обеспечивать самоочищение под действием силы тяжести. Эта величина определяется на основе специальных таблиц.

При расчете гидравлического радиуса учитывается фактический диаметр трубы и степень ее заполнения содержимым. Если труба полностью заполнена, то оба радиуса будут равны, а при частичном заполнении гидравлический радиус будет меньше. Его вычисляют с использованием соответствующих формул или таблиц.

Корректно рассчитанные и установленные канализационные трубы обеспечивают эффективный сток и исключают риск их засорения.

Трубы газопровода

При расчете пропускной способности газопроводов необходимо учитывать, что они предназначены для транспортировки газообразных, а не жидких веществ. Одной из основных отличительных черт является высокий коэффициент сжатия.

Здесь очень важен правильный выбор диаметра трубы.

При расчете пропускной способности газопроводов в зависимости от их диаметра используется следующая формула:

Q = ДУ *0,67 *p

Где:

• Q представляет собой максимальную пропускную способность газопровода.
• ДУ - условный проход газопровода.
• p - значение рабочего давления газа, увеличенное на 10%.

Пропускную способность газопровода можно рассчитать по этой формуле или воспользоваться таблицей, основанной на ней. Данная формула применяется для расчета параметров труб в жилых домах и квартирах.

В промышленности используется другая формула для расчетов:

Q = ДУ2 * 196,386 * (p/z) * T

В этой формуле используются следующие обозначения:

• Q - пропускная способность трубопровода.
• ДУ2 - диаметр трубопровода.
• z - коэффициент сжатия.
• p - давление в трубопроводе.
• T - температура газа.

При использовании газа необходимо учитывать климатические условия, которые существенно влияют на проходимость трубопровода. Использование слишком маленького диаметра трубы повышает риск увеличения давления и повреждения трубы.

Падение напора воды при сужении трубы

Напор воды — это сила, с которой вода давит на стены трубы и выталкивается из нее. Когда труба сужается, ее диаметр уменьшается, а это значит, что между стенками трубы остается меньше места для движения воды. Из-за этого вода испытывает сопротивление, и ей становится труднее пройти через сужение.

Так, вода сталкивается с препятствием, она начинает сжиматься и увеличивать свою скорость. Это происходит для того, чтобы вода могла подавить сопротивление и пройти через трубу. В процессе сужения трубы, скорость воды увеличивается, а давление (то есть сила, с которой вода давит на стенки трубы) уменьшается.

Из-за сужения трубы, скорость воды растет, и когда вода выходит из сужения, скорость снова уменьшается, а давление становится больше. То есть, при прохождении через сужающуюся трубу, напор воды уменьшается из-за сопротивления, которое вода испытывает при сжатии и увеличении скорости.

Это обычно происходит, например, если мы перекрываем кран или уменьшаем диаметр трубы в системе водоснабжения. Когда напор воды уменьшается, вода может вытекать медленнее или даже перестать вытекать из-за слишком большого сопротивления.

Заключение

Чтобы спрогнозировать заранее пропускную способность трубы в зависимости от ее диаметра и давления воды нужно выполнить расчеты, используя различные методы: формулы, таблицы, калькуляторы расчета онлайн или специализированные программы.
Производительность и долговечность водопроводных и других коммуникационных систем в доме или квартире зависят от правильно выбранных труб. При расчете параметров труб необходимо учитывать напор, его возможное падение, длину и срок службы трубы.
