Как установить водяной теплый пол в бане с использованием банной печи: подробные инструкции с фото и видео

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

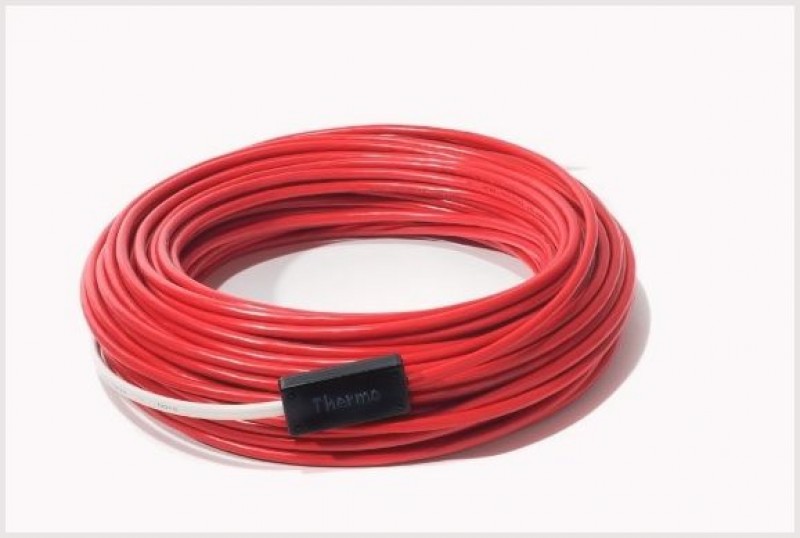

• кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

• инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

• водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Методы укладки

Существует два варианта укладки труб отопления для обогрева пола:

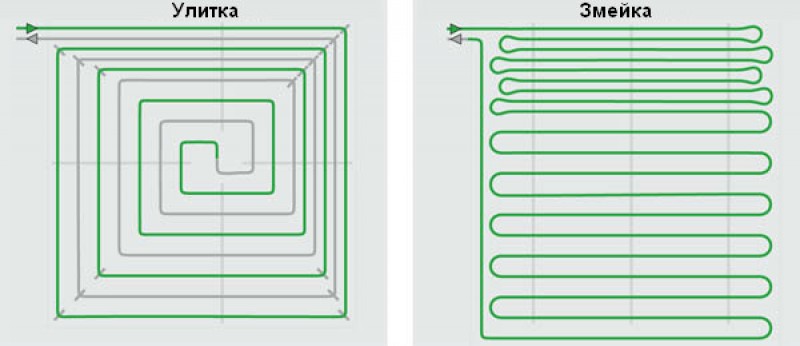

1. Змейка — метод подходящий для комнат площадью не более 10 квадратных метров. Если же установить такую конструкцию в большой комнате, прогреваться будет только одна ее часть. Остальной участок пола будет холодным.
2. Улитка – наиболее популярный метод укладки труб отопления. Позволяет равномерно прогревать напольные покрытия по всей площади. В системе не возникает перепадов давления.

Для бань больше подойдет метод укладки трубопровода змейкой, поскольку банные помещения имеют небольшую площадь.

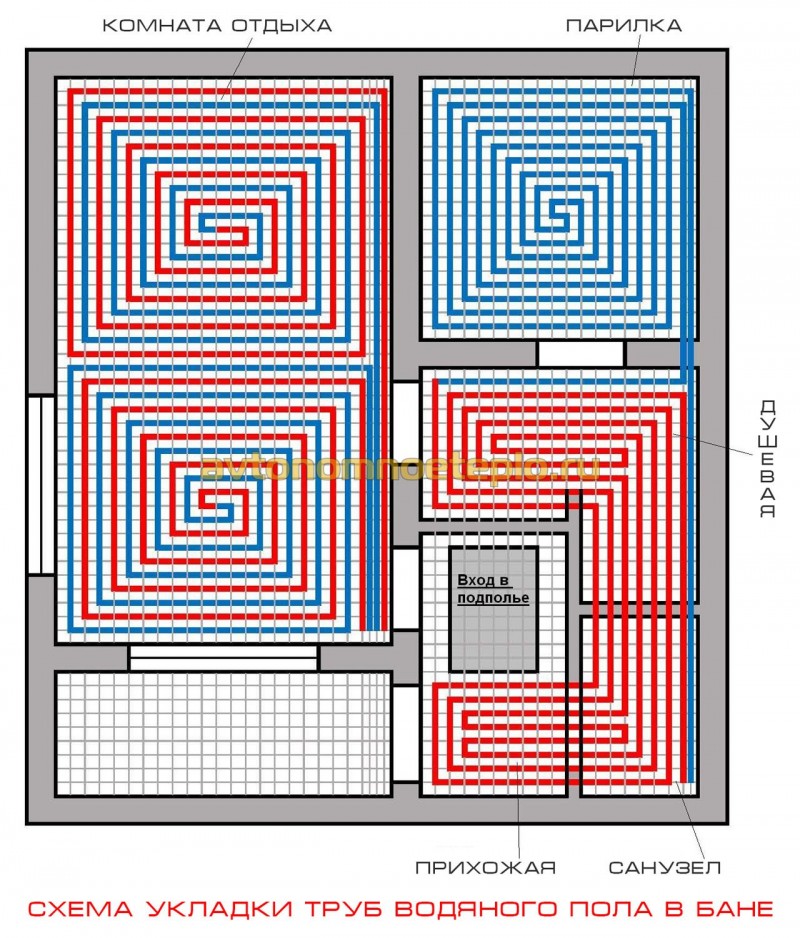

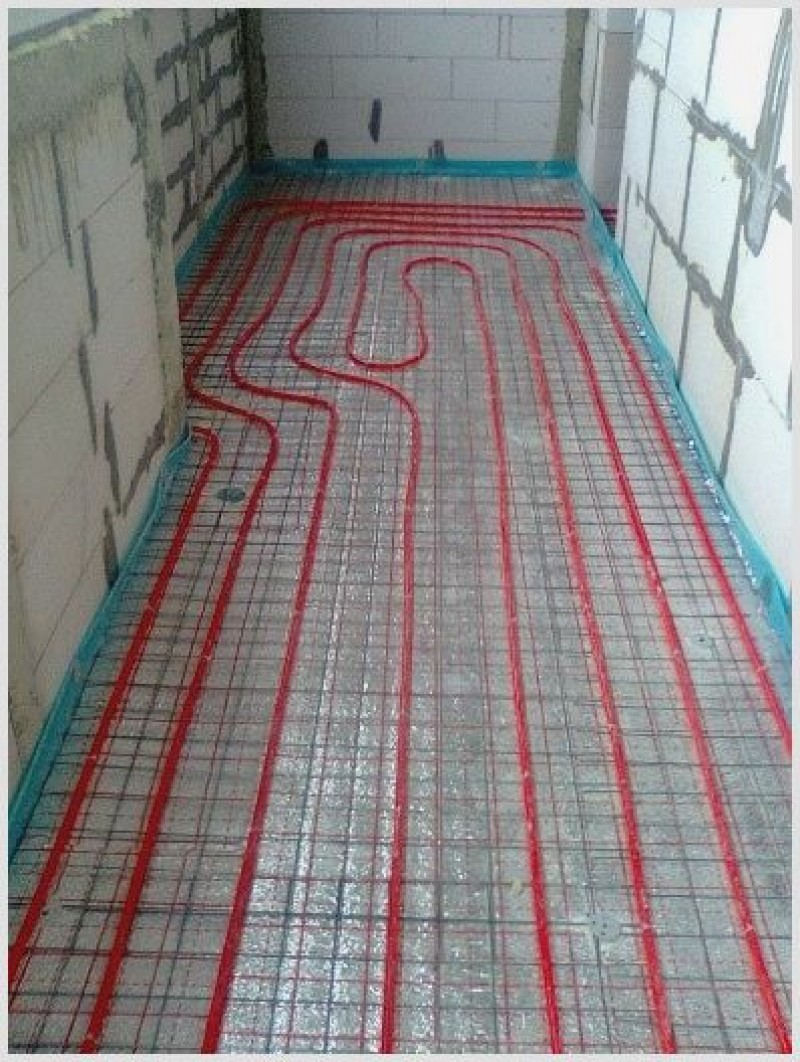

Теплый пол змейкой

Как сделать предварительное утепление

Прежде, чем сделать теплый пол в бане своими руками, обязательно нужно выполнить утепление основания. Для этого подойдут такие стройматериалы, как:

• войлок;
• стекловата в матах;
• керамзит и прочие.

Стройматериал располагается между двумя слоями бетонной смеси, а если напольное покрытие обустраивается на лагах, то засыпать его или уложить между лагов.

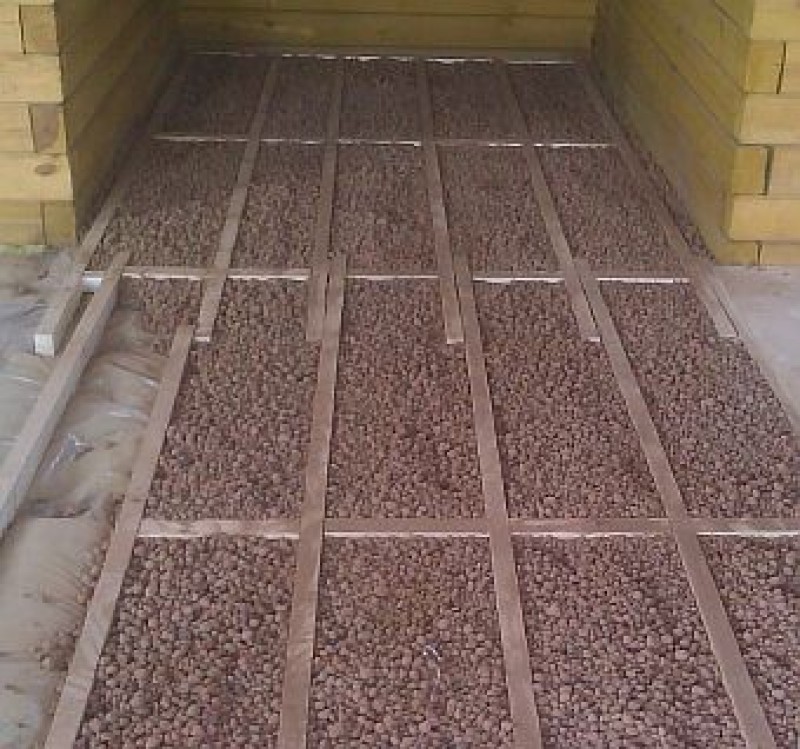

Знаете ли вы что, керамзит более выгоден? Он обеспечивает отменную вентиляцию, что особенно важно в условиях влажного микроклимата в бане.

Достаточно пятнадцати сантиметрового слоя утеплителя, чтобы избежать теплопотерь, но если есть желание и возможность, то сделайте его более толстым.

Два варианта теплого пола

Если вы решили сделать теплый пол в бане своими руками, определитесь с тем, какой именно тип вам подходит:

Первый подразумевает создание особых контуров, наполняемых теплоносителем. Второй – использует для нагрева электричество и может быть:

Материалы, используемые для электрического типа – это:

Как сделать водяные и электрические теплые полы в бане своими руками

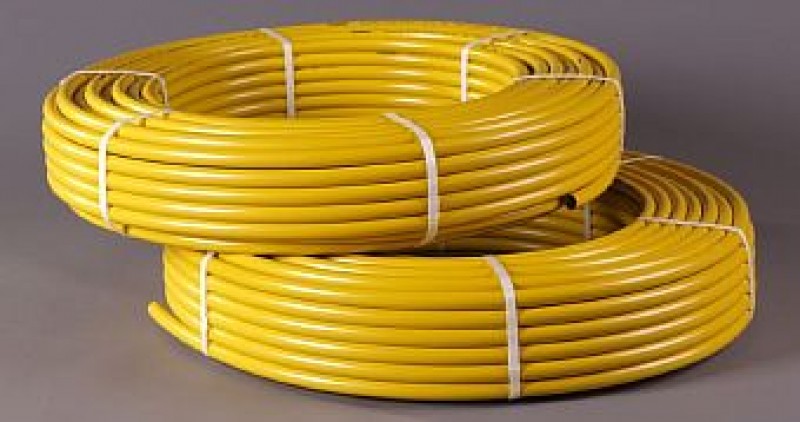

В данном случае вам понадобятся трубы:

• металлопластиковые – современные, надежные и долговечные;
• полиэтиленовые – простые в монтаже;
• или стальные – традиционные и более тяжелые, чем два упомянутых выше вида.

Трубы необходимо развести, создав из них закрытый контур на поверхности основания, где предварительно проведена укладка:

• изолирующего материала, что позволит избежать потерь тепла;
• а сверху на изолятор листовой алюминиевой фольги, что повысит уровень теплоотдачи.

В качестве теплоносителя в такой системе может использоваться антифриз, особые растворы и даже вода. Учитывая, что вы укладывает его в бане, то оптимальным вариантом будет вода – систему нужно будет подвести к котлу и тогда с нагреванием не возникнет проблем.

Имеется два варианта укладки труб:

• змейкой – такой способ более простой и доступный

• улиткой – более сложный в реализации, но обеспечивающий равномерность прогревания

Сам монтаж труб может быть трех видов:

• разводка на основание из дерева;
• разводка на бетон и заливка сверху еще одним слоем раствора;
• использование особых плит из полистирола – в них предусмотрены специальные пазы для трубопровода.

У водяного обогрева пола есть ряд преимуществ:

• скрытость;
• способность качественно обогревать даже большие помещения и комнаты с минимальными затратами (особенно, если система подключена к котлу бани, который и подогревает воду);
• более экономный вариант, если сравнивать с электрическим.

Но и о негативных сторонах забывать не стоит – это:

• трудности с качественным обустройством;
• обязательное наличие водяного насоса, коллектора и прочего дополнительных аксессуаров;
• сложность обнаружения конкретного места утечки, если таковая образуется в результате порывов или трещин.

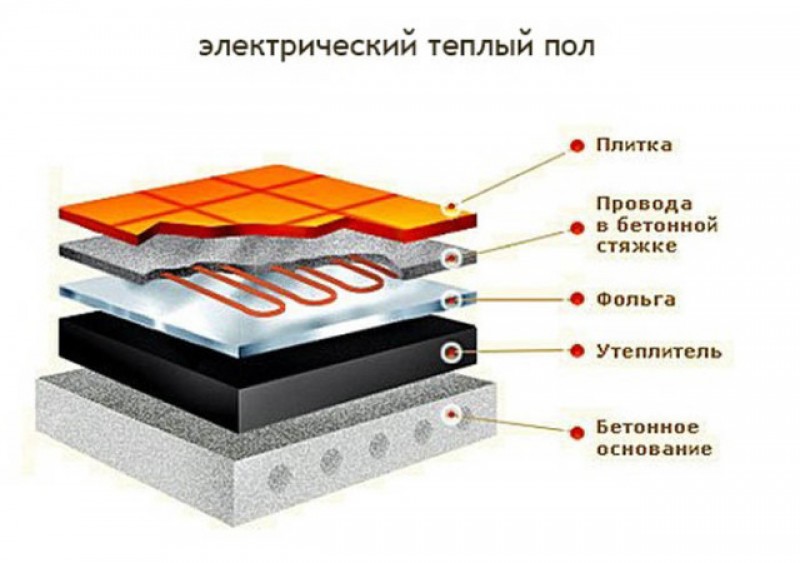

Электрический

Теперь рассмотрим, что именно потребуется, если выполняется устройство теплого пола в бане своими руками, подключенного к электричеству. Как говорилось выше, имеется два основных варианта такой системы, о каждом из которых и расскажем подробнее.

Конвекционная система подразумевает использование специального нагревательного кабеля, который укладывается на особое сетчатое основание. Реализуется конвекционное оборудование в рулонах, выполнить его качественный монтаж не так уж и просто. Лучше не делать это самостоятельно, а довериться профессиональным, опытным мастерам.

Основные положительные характеристики конвекции:

• автоматическое регулирование прогрева;
• возможность использовать с фактическим любым покрытием.

Среди недостатков выделяют высокие затраты на оплату электроэнергии.

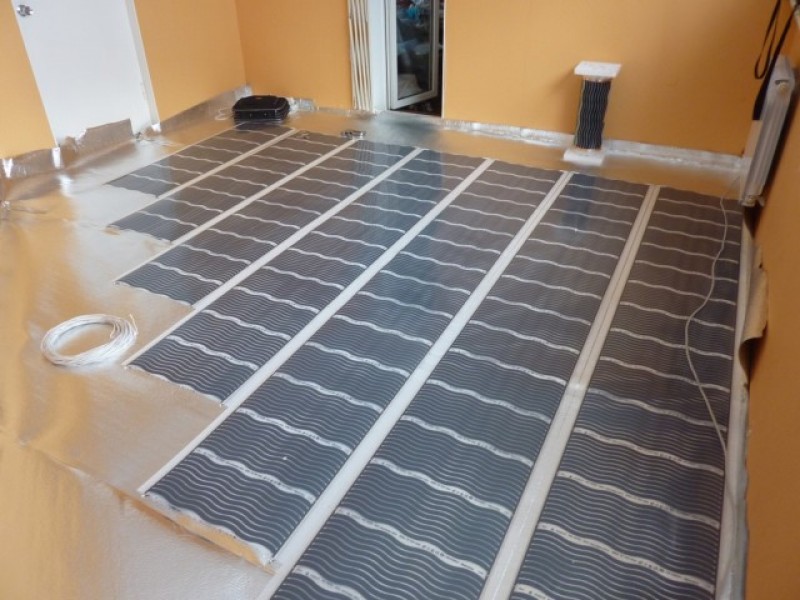

Инфракрасная система предусматривает использование особых полос, толщина которых составляет около 0,3 миллиметра.

Перед укладкой обязательно нужно постелить изолон, на который возложены свойства распределения тепла равномерно по поверхности пола, чтобы не образовывался эффект «зебры».

Далее следует распределить полосы, а сверху раскатать тонкий полиэтилен, обеспечивающий гидроизоляцию нагревательных элементов. После этого – напольное покрытие.

Положительные характеристики инфракрасного отопления:

• долговечность;
• параллельность подключения гарантирует, что при поломке одного элемента, прочие будут и дальше работать;
• инфракрасное излучение оказывает благотворное влияние на организм человека;
• допустима укладка под тяжелые плиты – например, тот же керамогранит.

Если обустройство было выполнено правильно, то любые поломки и повреждения исключены. Поэтому в данном случае также необходимо, чтобы монтаж выполнял опытный профессиональный мастер – самостоятельно гарантировать надежность системы не получится.

А вот среди негативных характеристик – низкий уровень устойчивости к воздействию влаги. Поэтому эту систему все же не стоит выбирать для бани.

Заслуживают внимания и стержневые системы, выделяющие инфракрасное тепло. В них основная роль возлагается на стержни, которые прогреваются через провода.

Особенности укладки следующие:

• монтаж выполняется в стяжку из цемента или в плиточный клей;
• обязательно следует положить изолон.

Среди положительных характеристик инфракрасных стержней:

• возможность укладки под тяжелые покрытия;
• возможность установки сверху тяжелой мебели;
• отсутствие электромагнитного поля;
• отсутствие даже минимальной возможности перегрева.

А вот негатив состоит в довольно высокой стоимости. Ну и, конечно же, о зависимости от постоянного электроснабжения забывать не стоит.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Монтаж трубы для тёплого водяного пола

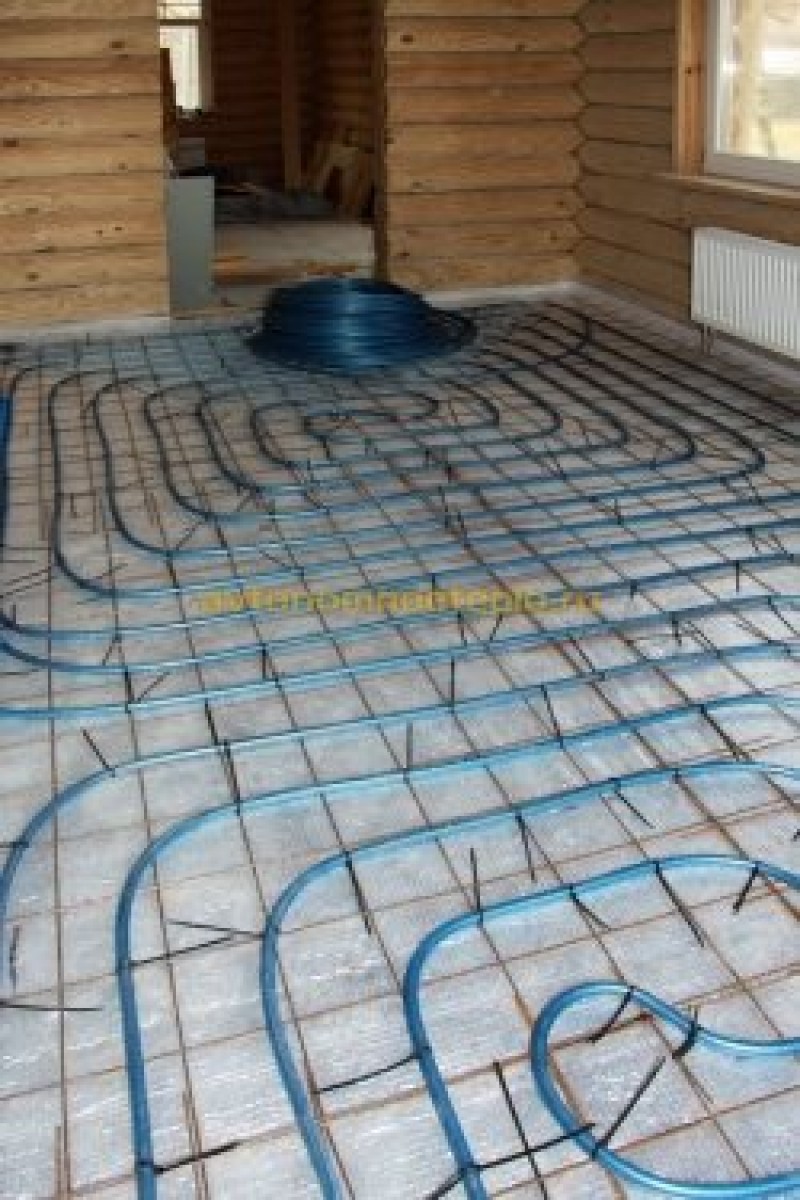

Затем на этот экофол, через прокладки (арматуру) уложили армированную сетку. Сверху была раскидана змейкой и закреплена специальная пластиковая труба из сшитого полиэтилена, которая предназначена для тёплых полов. Для крепежа применяли простые пластиковые хомуты, которые широко применяются в электрике.

Как сделать тёплые водяные полы в бане
фундамент с тёплым полом

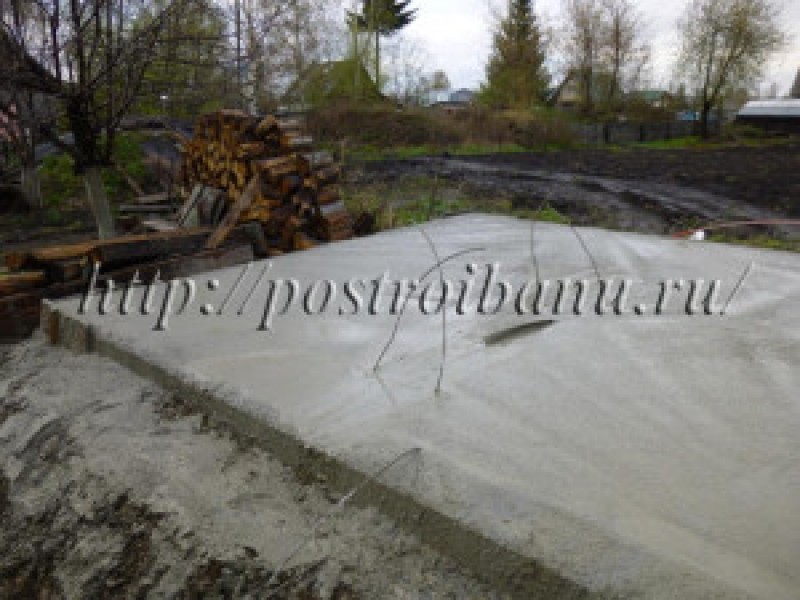

После этого заказали миксер (бетономешалку) и привезённые «КАМАЗом» 4 куба бетона были вылиты на подготовленное основание. Надо ещё отметить, что в бетон был добавлен особый пластификатор тёплый пол, чтобы впоследствии исключить его растрескивание. Весь бетон хорошо «протыкали» палками для выхода воздуха и в течении нескольких дней брызгали на него воду. Укрывали картоном от солнца. Так он лучше набирает свою крепость.

Применяемые материалы

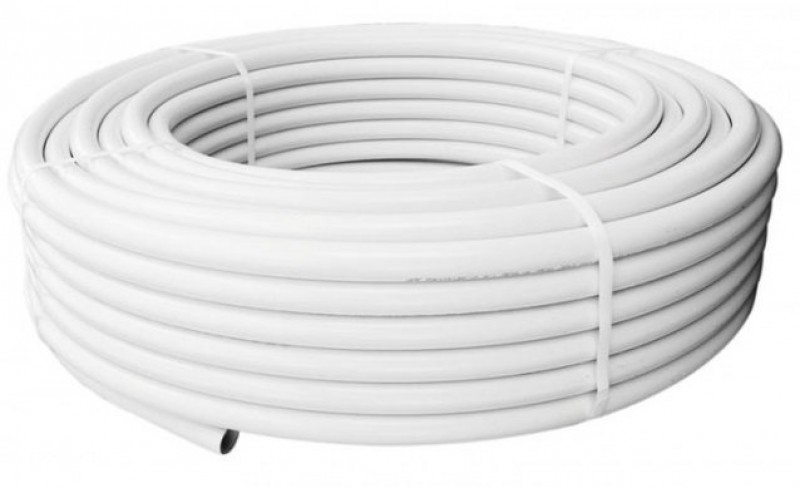

Трубы для контура лучше брать металлопластиковые – они устойчивы к давлению, не перемерзают

Для отопления нужны следующие материалы:

• трубы – стальные и пластиковые для системы;
• емкость из нержавейки или латуни емкостью до 100 л;
• змеевик – из черной или нержавеющие стали, который выполняет функцию теплообменника;
• байпас и вентиль для регулировки;
• циркуляционный насос;
• коллектор – если обогревается несколько помещений, то требуется устройство для разводки жидкости по контурам;
• фитинги, утеплители, крепеж.

Также понадобятся дополнительные материалы: армирующая сетка, гидроизоляция, грунтующие составы.

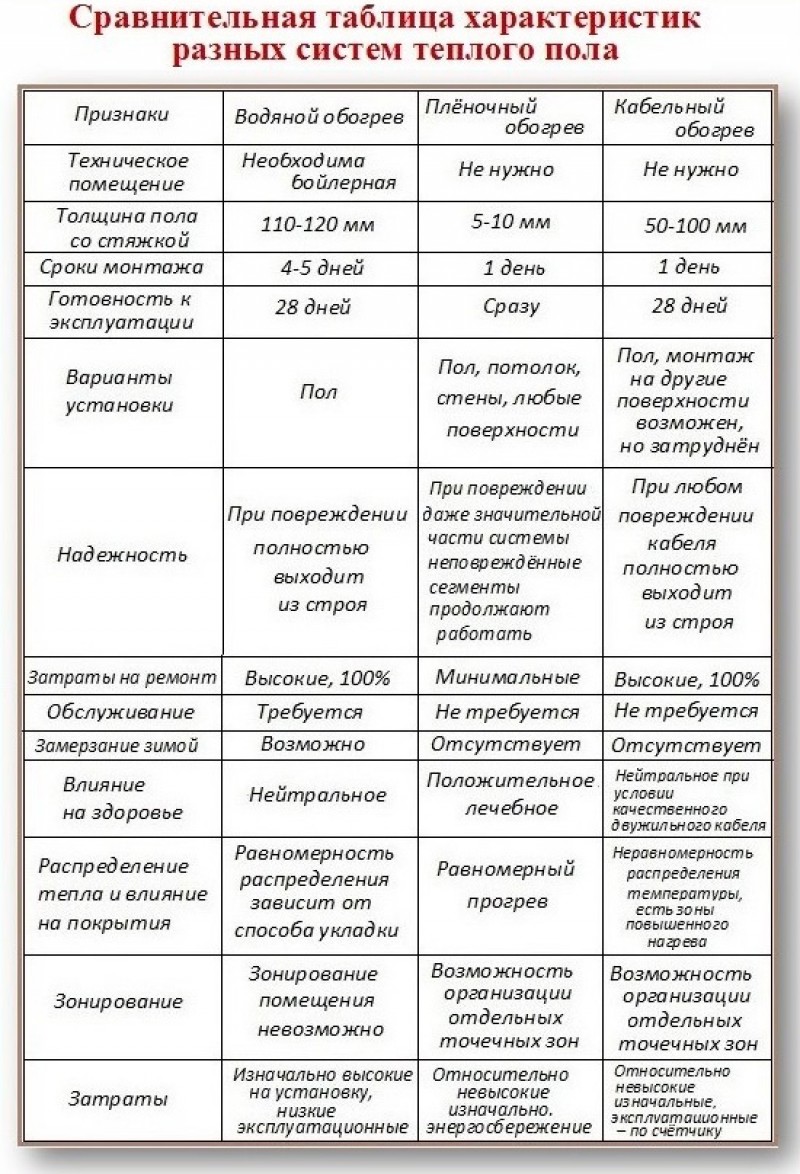

Виды систем напольного обогрева

Классическим вариантом является теплый пол в бане от печки, но существуют более эффективные системы обогрева помещений.

Существует 3 варианта организации теплых полов:

• водяной;
• электрический;
• инфракрасный.

Водяная

Водяное отопление представлено замкнутой системой отопительного контура, заполненного теплоносителем. В качестве теплоносителя используется вода или антифриз. Система оснащается отопительным котлом – электрическим или газовым, насосом, напорной арматурой и водными трубами. Чтобы обустроить водяной пол в бане, необходимо подготовить рабочий проект и схему установки элементов системы.

Такой обогрев имеет следующие преимущества:

• низкие затраты на обслуживание системы;
• равномерный прогрев помещений различной площади.

Недостатки у этой системы также имеются:

• сложный и трудоемкий монтаж;
• необходимость использования дорогостоящего оборудования и комплектующих элементов;
• возможность разгерметизации элементов конструкции;
• сложность проведения ремонта.

Электрическая

Для организации электрической системы обогрева применяется специальный нагревательный элемент – кабель или мат, который фиксируется на предварительно подготовленное основание.

Основный принцип работы заключается в том, что электричество, которое подается через кабель, преобразуется в тепло, распределяемое по всей площади пола.

Схема монтажа электрической системы напольного обогрева гораздо проще, поэтому требует меньше временных и физических затрат.

К преимуществам системы можно отнести:

• регулировку температуры в автоматическом режиме;
• возможность использования под любые виды декоративных покрытий;
• быструю и доступную установку.

Среди недостатков отопления отмечаются:

• высокая цена расходных материалов и комплектующих;
• высокие затраты на электричество.

Инфракрасная

Инфракрасный теплый пол обеспечивает тепловое инфракрасное излучение в дальнем спектре. Нагревательные элементы помещены в электротехническую полиэтиленовую пленку, что полностью исключает вероятность поражения электрическим током.

К существенным преимуществам инфракрасного обогрева относятся:

• долговечность и практичность системы, даже в случае повреждения одного нагревательного элемента;
• установка под любой тип основания – под плитку, ламинат, паркет.

Единственным недостатком системы является наличие большого количества скрытых соединений.

Как правильно уложить «пирог» пола

Чтобы смонтировать жидкостный пол в бане самому, без необходимости уменьшения высоты потолков, следует предусмотреть монтаж системы отопления еще на ранних этапах строительства, а именно при заливке фундамента в будущем здании.

Работы по укладке проходят следующим образом:

1. Подготавливается основание для работ. Предварительно делается выборка грунта в месте заливки стяжки. Осуществляется подсыпка песка. Грунт трамбуется. Сверху укладывается полиэтиленовая пленка или рубероид и таким образом, обеспечивается гидроизоляция будущего пола.
2.
   Теплоизоляция. По периметру выставляются бетонные пасынки, делается армирующая обвязка. Сверху слоя гидроизоляции укладываются полистирольные плиты. Для фиксации стыков замки проходят монтажной пеной.
   Чтобы утепление пола бани водяным отоплением было эффективным, дополнительно выкладывают пенополистирол вертикально по внутреннему периметру стяжки. Это позволит предотвратить появление мостика холода.

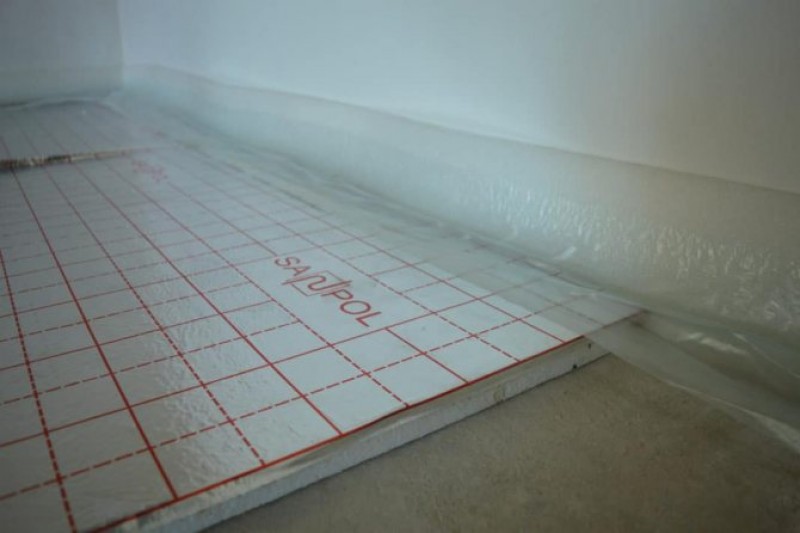

3. Сверху стелется экофол — теплоизолирующий материал, используемый в конструкции теплого пола, в бане или других помещениях. Стыки экофола проклеиваются скотчем.
4.

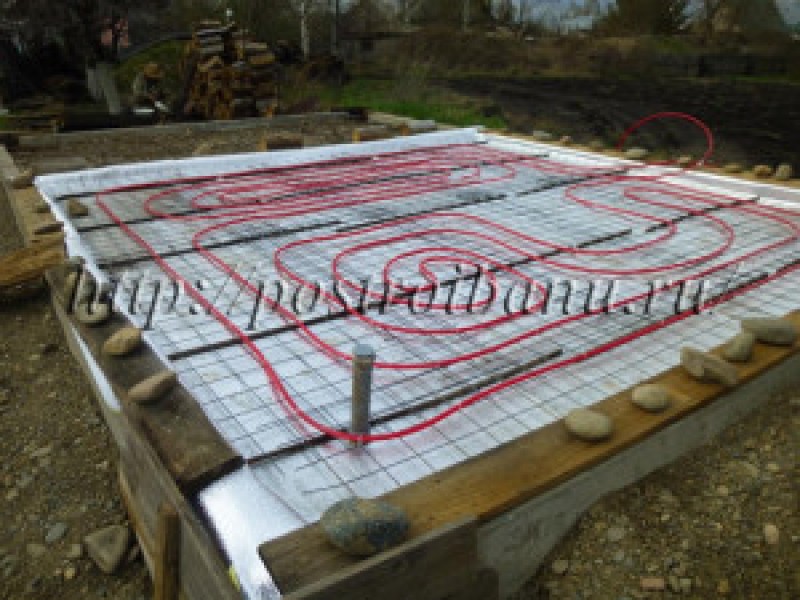

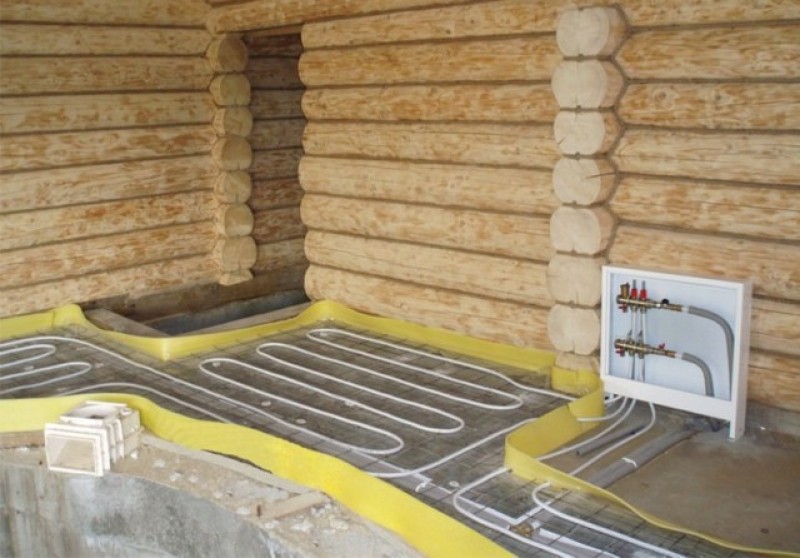

   Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. По арматуре раскладывают трубу, которая будет использоваться в качестве контура. Возможно применение пластикового или металлического материала. При необходимости можно использовать специальные полы на матах. Подложка помогает проложить трубопровод с минимальными сложностями.
   Укладку выполняют двумя способами. Улиткой – имеет вид раскручивающейся спирали, или змейкой. Способ змейкой более трудоемок, но позволяет прогревать помещение более равномерно.
   Схема укладки водяной системы обогрева пола в бане выбирается в зависимости от технических характеристик помещения и общей отапливаемой площади. Отводы трубы поднимают над уровнем основного пола на 50 см.
5. Заливка стяжки. Толщина бетонного основания около 10 см. Трубопровод должен приблизительно находиться посередине стяжки. Во избежание растрескивания, в раствор добавляют специальные присадки пластификаторы для теплого пола. После заливки стяжку закрывают целлофановой пленкой и регулярно поливают водой до полного высыхания.

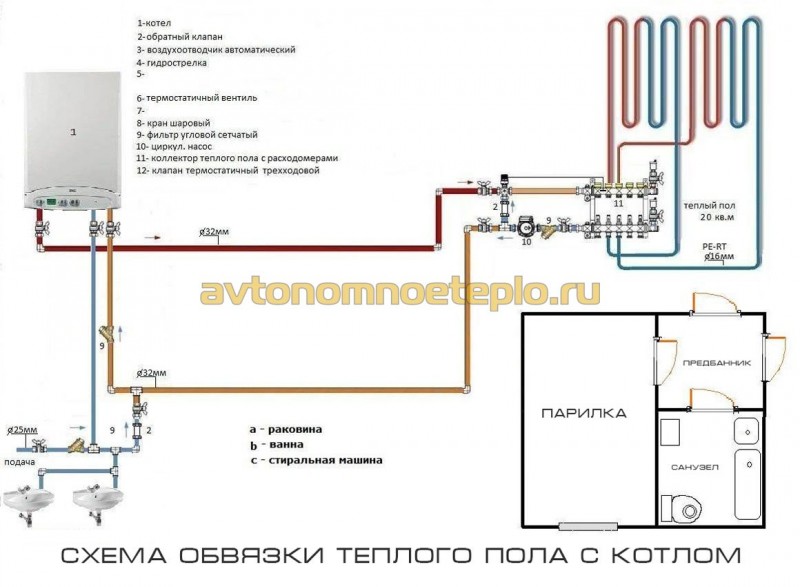

6. После проведения всех отделочных работ, в бане устанавливают коллекторы и подключают термостаты. Запитывают водяной контур от банной печки или котла.

Система теплых водяных полов в бане имеет множество преимуществ, одним из главных является отсутствие холодных зон после установки. Система отопления с тёплыми полами может эффективно использоваться и в парилке сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в бане имеет один существенный недостаток. По сравнению с аналогичной инфракрасной или электрической системой отопления, водяной достаточно сложно монтировать. По этой причине устройство водяных полов в бане лучше всего доверить профессиональной строительной бригаде.

Какие самые распространенные ошибки допускаются при монтировании?

• Вывод отводов — должен быть в месте, где планируется установить водяной коллектор. Обычно коллектор монтируют в предбаннике. Отводы перед заливкой стяжки необходимо подвести как можно ближе к этому месту. Идеальным является вариант, при котором еще перед началом строительства изготавливается проект водяного отопления пола банного помещения.
• Отсутствие возможности регулировки температуры полов. При интенсивной топке, особенно железной банной печи, нагрев теплоносителя в полу легко достигнет 80-90°С. Ходить по таким полам в парной практически невозможно.
  Решить проблему можно установив узел смешивания (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключить систему отопления в летнее время. Также с помощью коллектора удается создать индивидуальное отопление по зонам, запитанное от одной печи.
• Отсутствие теплоизоляции. Пытаясь сократить расходы, некоторые хозяева экономят на использовании теплоизоляционных материалов. В результате пол промерзает, долго прогревается, наблюдаются большие теплопотери.
• Самостоятельное изготовление и установка водяного теплообменника в печи. Любые нарушения могут стать причиной разрыва контура и создания опасной аварийной ситуации. Лучше всего выбрать уже готовые банные печи с водяным контуром отопления для подключения пола. Большинство современных производителей предлагают потребителю многофункциональные модели отопительного оборудования.

Чтобы снизить возможные ошибки при монтаже, рекомендуется заказать проект бани с учетом прокладки водяного контура. Готовая проектная документация поможет выполнить все работы быстро и качественно.

Чем закрыть пол в бане, каким покрытием?

Финишное покрытие тёплого водяного пола должно соответствовать нескольким базовым требованиям:

1. Иметь высокую теплопроводность.
2. Быть устойчивым к воздействию влаги и перепадам температур.

Дополнительным требованием является износоустойчивость и возможность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, в помывочной и парной лучше всего постелить керамическую плитку или керамогранит.

При выборе плитки стоит остановиться на выборе изделий с противоскользящим покрытием. Подойдет материал с фактурной поверхностью. Строительство полов и выбор материала для сауны проходит по тому же принципу.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

• выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
• стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
• наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
• экологически чистое отопительное устройство — нет электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
• возможность обогрева домов больших площадей;
• отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

• производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
• производить ремонтные работы самому, также не просто;
• «пирог» водяной конструкции значительно понижает уровень потолков;
• возникает необходимость в переоборудовании печи;
• потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
• сложный процесс регулировки температурного режима;
• нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
• при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

К сведению! Если воду заменить антифризом, то отпадёт необходимость в сливе теплоносителя, или в постоянном протапливании печки в холодное время года.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Распространенные ошибки, сопровождающие самостоятельный монтаж

Для обеспечения стабильного функционирования системы важно еще на этапе подготовки исключить условия для возникновения следующих недочетов:

• к сборке теплого пола можно приступать только после истечения 2 недель с момента формирования черновой стяжки. В противном случае бетон растрескается;
• перед тем, как монтировать чистовое напольное покрытие, следует протестировать схему теплых полов, чтобы не замуровать погрешности;
• при создании «пирога» важно использовать качественные утеплительные материалы;
• нужно помнить про ограничение относительно длины одной трубы – 100 м;
• обязательная мера – фиксация по периметру компенсационной ленты.

В том случае, если укладка системы была соблюдена с учетом указанных уязвимых мест, можно ожидать долгого и бесперебойного функционирования теплых полов.

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи включает в себя несколько узлов:

• Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

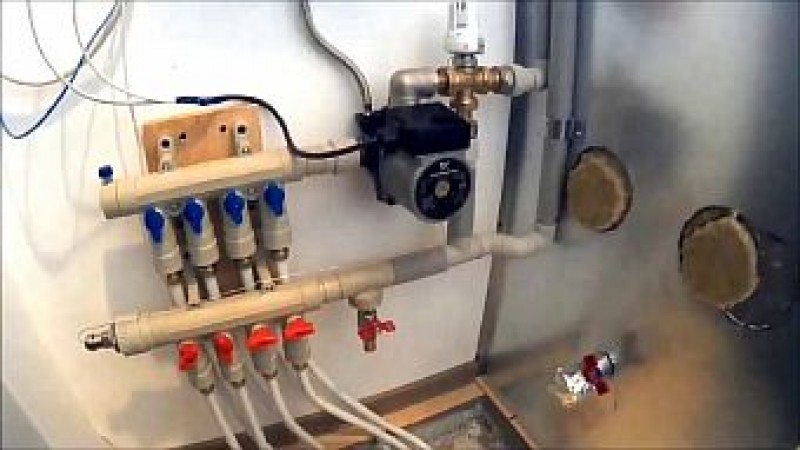

• Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

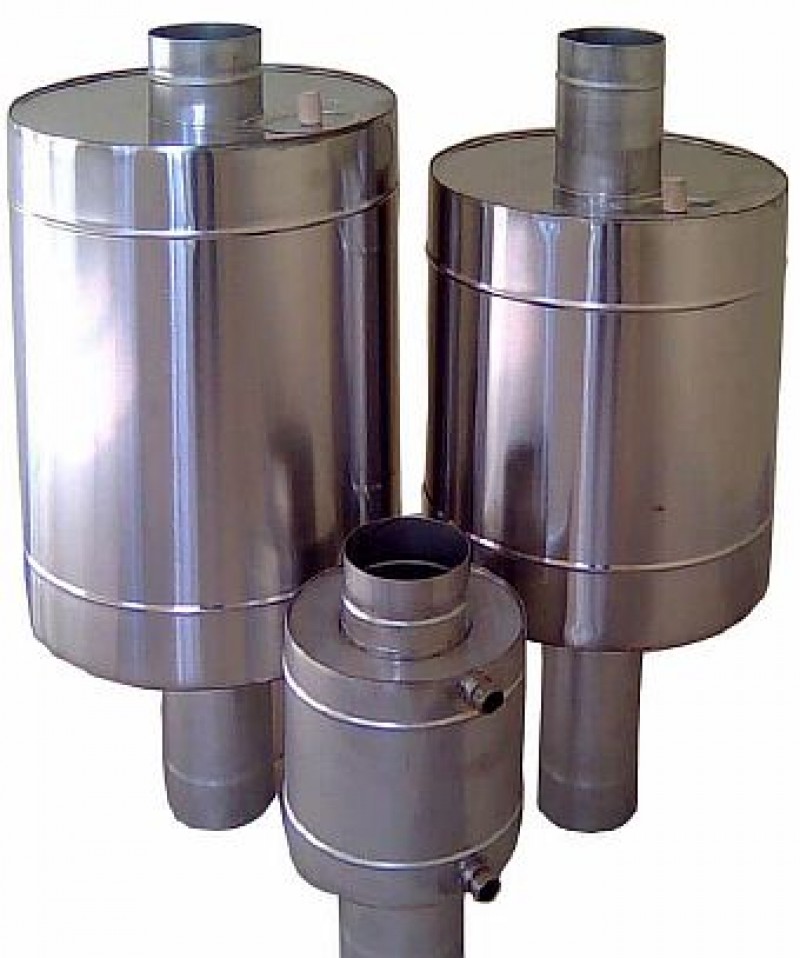

• Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

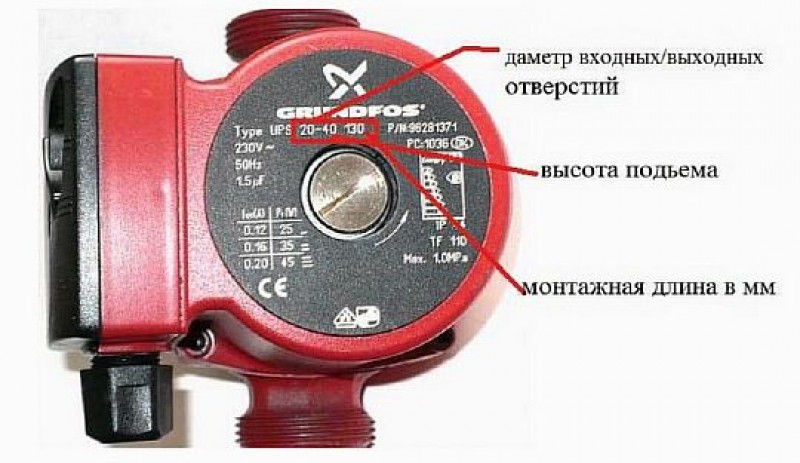

• Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

• Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Делаем своими руками теплый пол в бане на основе жидкостного теплоносителя

На этапе проектирования следует учесть, что трубы укладываются двумя способами: змейкой или улиткой. Первый способ обеспечивает равномерность прогрева, а второй – прост в монтаже и проектировании. В любом случае, любая схема способна создать в помещении теплую и уютную атмосферу.

Чтобы правильно сделать теплый пол в бане, не помешает знать важный момент. Если ВТП представляет собой основную систему, то в комнате устанавливаются термостаты для регулировки и контроля температуры. Возможно, что длина линии одного контура будет превышать 100 метров, тогда нужно рассчитать проект на нужное количество контуров с соответствующим количеством термостатов.

Подготовительный этап

Перед организацией укладки и заливки напольной плиты мастера рекомендуют тщательно подготовить основание, и продумать направление слива. Технология состоит в выполнении следующих переходов:

• Выбрать грунт под банным помещением. В стену фундамента предварительно закладывается канализационная труба для стока воды в сточную яму.
• Сделать подсыпку песка и щебня толщиной 150-170 мм с последующей трамбовкой.

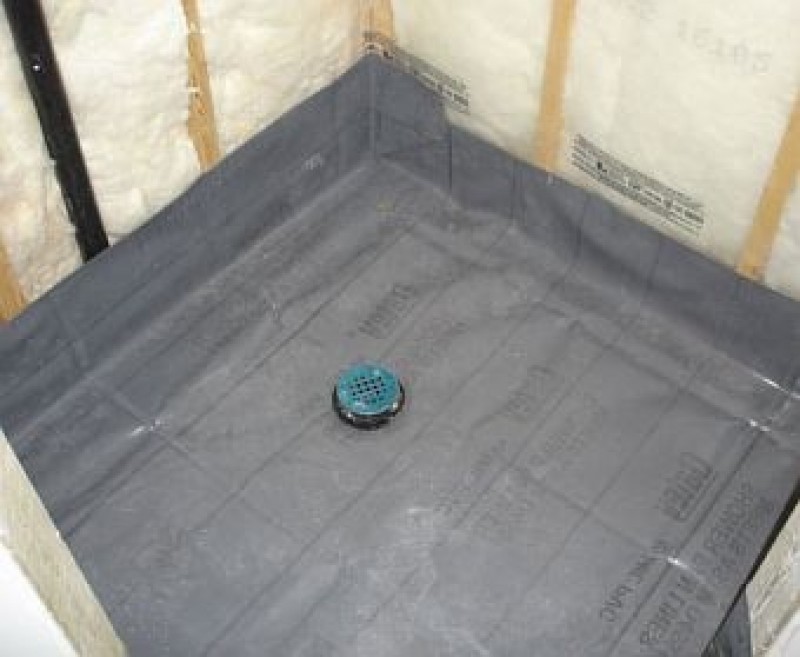

• Уложить слой гидроизоляции, состоящий из рубероида или ПЭТ-пленки.

Этап монтажа теплоизолятора и труб

После реализации перечисленных пунктов можно приступать к монтажу теплоизоляции и труб:

• Уложить слой пенополистирольных плит с последующей обработкой стыков монтажной пеной.
• При необходимости для устранения мостиков холода установить листы полистирола по периметру помещения, ширина листов соответствует толщине будущей стяжки.
• Уложить слой экофола, стыки проклеить при помощи специального скотча.

• Перед укладкой в бане стяжки и труб под теплый водяной пол заранее укладывают армирующую сетку. На ней монтируется контур из труб в соответствии с разработанным проектом с использованием пластиковых хомутов. Отводы трубок выводятся на 0,5 м над уровнем основного покрытия.
• Залить слой стяжки, возможно добавление пластификаторов во избежание растрескивания бетона во время эксплуатации отопления. Покрытие накрыть целлофаном и периодически поливать водой. Давление в системе во время заливки – 6 бар.
• После высыхания бетона, установить коллекторы и термостаты, подсоединить систему к теплогенератору.

Можно ли укладывать теплый пол в бане

При грамотном планировании не составит труда создать безопасную систему отопления пола
Ограничений на строительство частной бани с теплым полом не существует. Запреты распространяются на сауны, которые находятся в многоэтажных домах. Правила действуют только на водяные системы подогрева.

Причины таких ограничений:

• Цементная стяжка и наполненные водой трубы создают нагрузку, на которую не рассчитаны несущие конструкции здания. Это чревато разрушением стен, фундамента, деформацией плиты перекрытия.
• Не исключается риск возникновения протечек в магистрали. Под первыми этажами в домах находятся подвалы, в которых обустраиваются склады, располагаются электрические щиты, запорная арматура водопровода и отопления, монтажные коробки коммуникационных линий. От затопления эти объекты могут серьезно пострадать.

Хозяева частных построек вольны в своем выборе, так как нежилые сооружения не подпадают в сферу интересов контролирующих органов. Однако необходимо учитывать финансовые вопросы и аспекты безопасности. Электричество и влага — вещи плохо совместимые, а водяное отопление может обойтись слишком дорого. Решение нужно принимать взвешенно и обдуманно, учитывая все имеющиеся аспекты. При грамотном планировании и правильно организованном строительстве не составит труда создать эффективную, безопасную и долговечную систему теплого пола.

Принцип работы

Устройство представляет собой трубопровод с теплоносителем внутри, который питается от банной печки, отапливаемой дровами или другим топливом. Печь должна быть переоборудована для обогрева тёплого пола.

После разжигания, она прогревает систему, полный обогрев достигается к моменту готовности парной. Циркулирует вода с помощью установленного насоса, он входит в комплект смесительного узла. От тёплых труб прогревается стяжка и половое покрытие, они в свою очередь передают его помещению.

Инструкция по изготовлению

Изготовление трубопровода для обогрева пола в банных помещениях выполняется в несколько этапов. Первым из них идет подготовка, после которой можно начинать основные монтажные работы.

Подготовка

Подготовка основания под монтаж теплого пола:

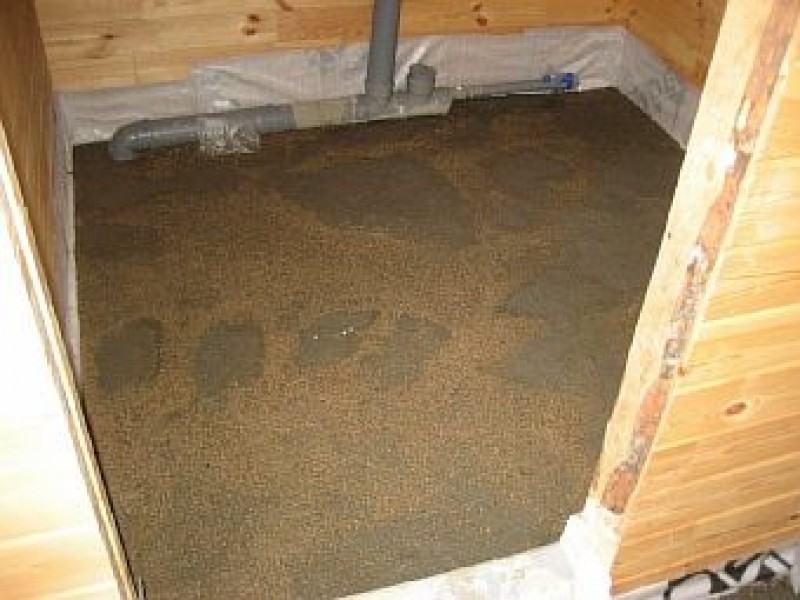

1. Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
2. Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
3. Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.

После выполнения подготовки можно приступать к монтажным работам.

Монтаж

Этапы монтажа:

1. Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
2. Убрать грязь, мусор, пыль.
3. Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
4. Процедура с битумом, рубероидом повторяется.
5. Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
6. Поверх утеплителя положить армирующую сетку.
7. Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.

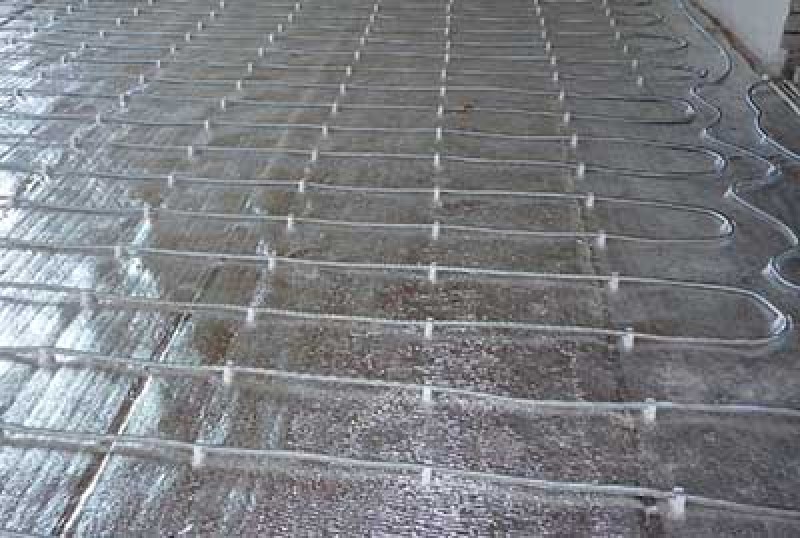

8. Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.
9. Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
10. Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
11. Замешать цементный раствор, залить стяжку.

Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.

Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.

Многим людям не нравится, что полы в банных помещениях остаются холодными даже при полном прогревании бани. Это не только вызывает дискомфорт при ходьбе без обуви, но и портит микроклимат. Чтобы восстановить уровень комфорта, можно установить водную систему подогрева пола, которая будет работать от банной печи.

Обогрев пола в бане за счет тепла печи — выгодный шаг

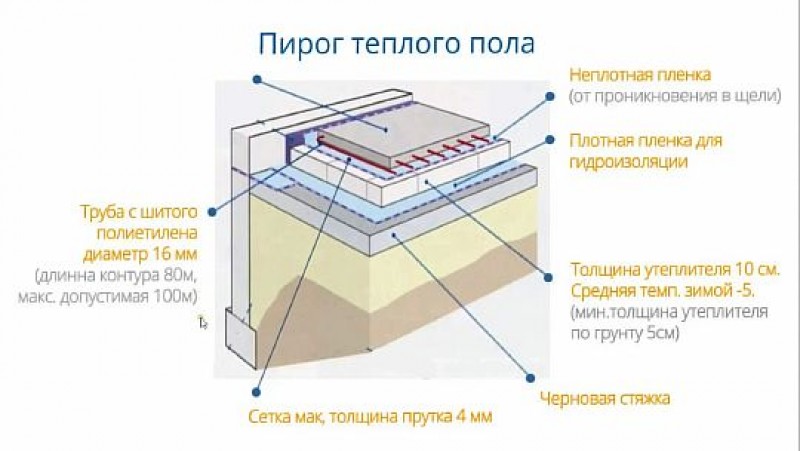

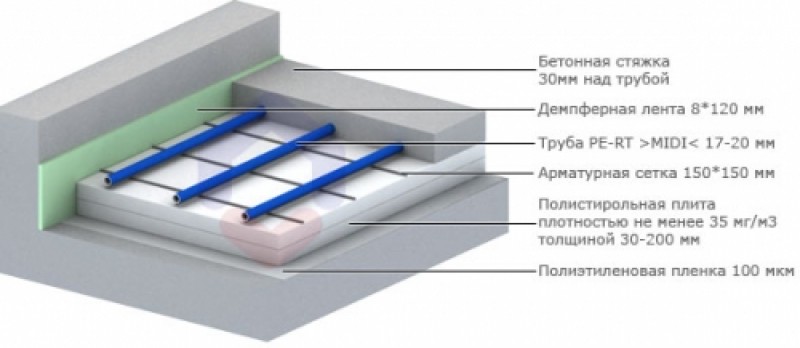

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

• чернового пола — бетонного или деревянного;
• гидроизоляционного слоя — он препятствует образованию конденсата;
• утеплителя — уменьшает теплопотери;
• арматурной сетки — защищает изоляцию;
• отражателя из фольги — направляет тепло в нужном направлении;
• нагревательного элемента — трубы уложенные спиралью;
• бетонной стяжки — имеющей уклон по направлению стока;
• финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Теплые полы: краткий обзор видов

Сегодня теплый пол в комнате отдыха бани – это привычное явление, уже ставшее неотъемлемой частью комфорта. Особенно, когда речь идет о плитке, а не дереве.

Чтобы обеспечить прогрев поверхности, могут применяться следующие виды полов:

• водяные;
• электрические кабельные;
• инфракрасные;
• воздушные.

Пример водяных теплых полов

На первом этапе руководствоваться выбором следует исходя из финансового положения и требований самих полов:

1. Водяные. Необходима идеально-ровная поверхность. Придется докупать дополнительное оборудование для контроля за температурой. Довольно дорогой вид, хоть и самоокупаемый.
2. Кабельные. Потребляют много энергии, поэтому следует удостовериться, что текущая проводка справится с напряжением. Дешевле водяных.
3. Инфракрасные. Они не имеют каких-либо специфических требований. Доступный.
4. Воздушные. Очень дорогостоящие в плане установки.

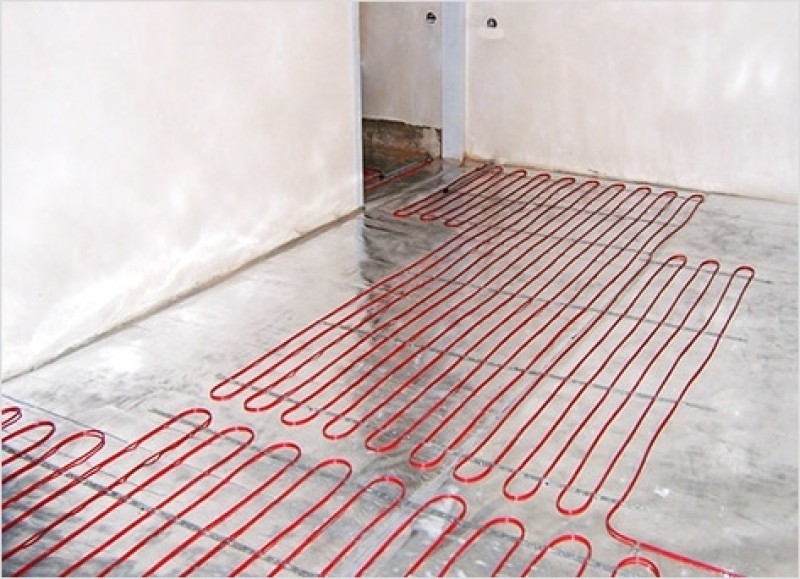

Пример электрического кабельного пола

Более подробно обо всех видах, кроме воздушного, который является слишком дорогим, далее в статье.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

Читайте также:  Цементно-песчаная стяжка пола: пошаговый инструктаж по проведению работ

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;

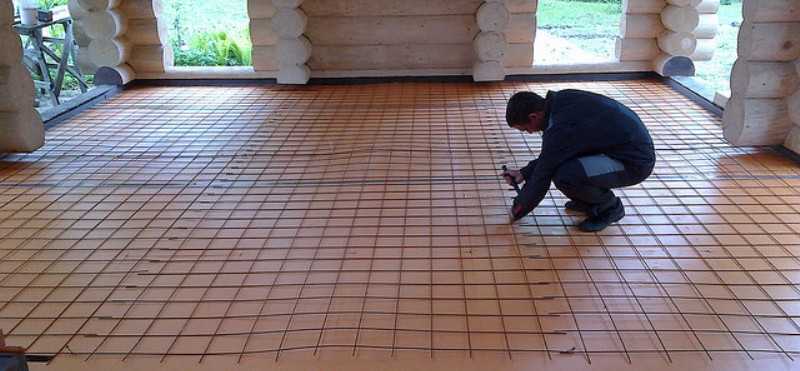

• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

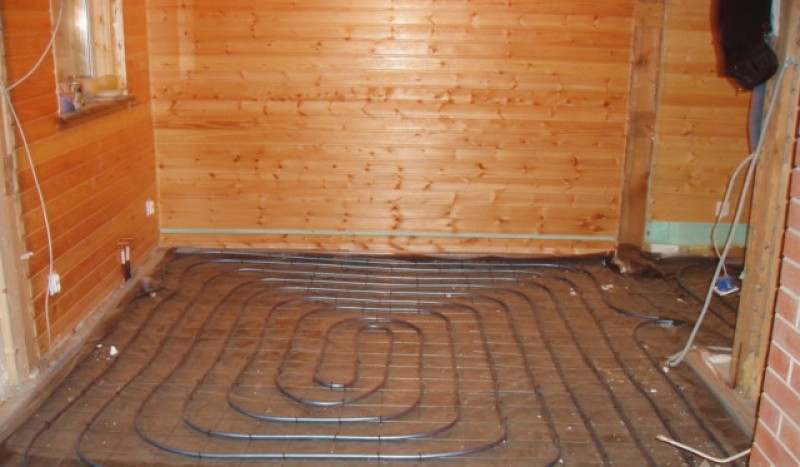

Трубу укладывают по спирали с учетом следующих рекомендаций:

• между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
• при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
• трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку. Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор.
Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

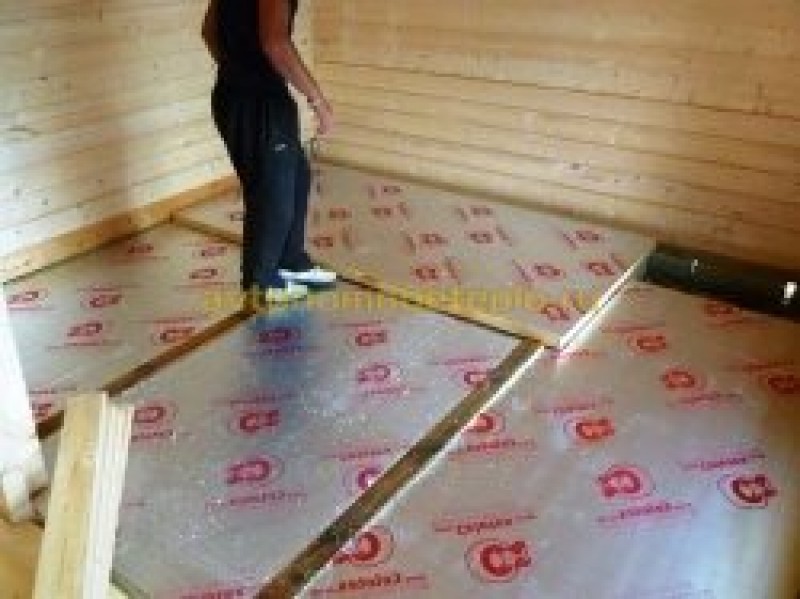

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты
После проверки работоспособности системы формируется чистовое напольное покрытие.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

• Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
• Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

• Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Очередность монтажного процесса кабельного пола с подогревом

При укладывании этой разновидности пола применяют специализированный провод с большим удельным сопротивлением. Исходя из этого, происходит необычная передача электрической энергии к потребителю, а переустройство её в тепло.

Очередность установки тёплого кабельного банного пола собственными руками:

1. Если кладка нового пола происходит в старом помещении, то первым шагом будет снос старого покрытия для пола. Отслужившую поверхность снимают аж до перекрытия из бетона, после этого следует приступить к его восстановлению: заделывать бетоном все сколы и трещины, поровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
2. После высушивания стяжки нужно приготовить место, в котором в последствии будет закреплен датчик температуры, к примеру, в мойке. Перед укладыванием ТЕНА, следует сделать процесс установки экранирующей сетки, которую можно зафиксировать несколькими скобками для большей надёжности.
3. Дальше выполняется установка ленты для монтажных работ, которую закрепляют к поверхности из бетона при помощи дюбелей. Перед этим должна быть подобрана схема расположения кабеля. Конкретно на ленту для монтажных работ накладуется и крепится провод нагрева. Крепят его не меньше чем спустя каждые 3 см, со строжайшим соблюдением таких правил:

Смотреть за тем, чтобы провод не пересекался, а его витки не соприкасались. Соприкосновение кабеля может вызвать короткое замыкание. После работ по укладке кабеля, нербходимо проверить его сопротивление на муфте. Если встречается отклонение параметра на 10-15%, то проблематику нужно решать немедленно, так как система хорошо работать не будет.

Пример кабеля для тёплого пола с подогревом

Оставить пустое пространство, не меньше 5 см, от поверхности стены до ТЕНА

Это немаловважно, так как этот показатель относится к пожарной безопасности. При соприкосновении кабеля с поверхностями из дерева, может возникнуть открытое пламя, что приведёт к пожару. Подсоединяем систему к источнику питания

Перед этим воздействием, нужно определиться с местом расположения термопреобразователя. Его необходимо уместить в гофриротрубу и поставить рядышком с местом подсоединения – это даст возможность сэкономить на проводах.

Важным элементом в схеме подсоединения пола с подогревом считается температурный регулятор. Он обязан быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от напольного уровня его разместить нельзя. Термостат – это место соединения, благодаря этому к нему должны подходить такие провода: греющий кабель пола, питающий провод сети и температурный датчик. Провода от шины заземления можно просто объединить между собой при помощи клемм.

Правильная кладка кабеля для пола с подогревом

Последним шагом считается заливание стяжки и процесс установки покрытия для пола. Это может быть доска для пола, линолеум, ковролин или иной материал. Но необходимо не забывать, что между заливкой пола из бетона и процессом установки покрытия должно пройти не меньше одного месяца. Чтобы тепло распространялось одинаково по помещению, необходимо полностью залить провод нагрева, без пузырьков и прочих полостей.

После того, как провод будет полностью залит, нербходимо проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Большой минус тёплого электрического пола – это необходимость его капитального демонтажа в случае какой-нибудь неполадки.
