Шахтный котел – конструкция и принцип действия

Шахтный котел длительного горения отличается от других продолжительностью горения и особенностями устройства. Часто подбрасывать топливо не требуется, он имеет топливную камеру большого объема, горение медленное. Разработано два вида шахтных котлов: с обычным горением и пиролизный. Каждый имеет сходное устройство из двух камер: в одной сжигается топливо, во второй устроен теплообменник.

Шахтный котел с обычным сгоранием более простой по устройству. Половину всего объема занимает топка высотой почти на весь агрегат, но небольшой ширины и глубины. Сбоку или сверху находится люк для загрузки топлива. Топочное отделение при взгляде сверху внутрь напоминает шахту, отсюда такое название. Под топочной камерой находится зольник, отделенный от нее колосником. Через зольниковую дверку открывается доступ не только к нему, но и к топке. Шибером, расположенным под дверкой, регулируется поступление воздуха.


Шахтный котел не требует особого контроля за счет своей длительности горения

Вторая важная часть – камера с теплообменником, наполненным водой или, если котел не используется для водяного отопления, жаротрубный. Газы поступают в нее из топливника через отверстие и выходят через дымоход, попутно нагревая теплообменник. Из него вода по трубам поступает в систему или горячий воздух прогревает помещение.

Пиролизный котел шахтного типа имеет схожую конструкцию, но изготавливается с некоторыми дополнительными элементами:

  1. Камерами, в которых сгорает и догорает угарный газ. Располагаются снизу теплообменного пространства, стенки обложены шамотным кирпичом.
  2. Несколько труб с большим количеством маленьких дырочек. Через них подается воздух для камер сгорания и догорания.
  3. Вверху у стенки расположены задвижки для разделения двух камер.

Принцип действия пиролизного котла несколько другой. При топке ограничивают поступление воздуха, медленное горение вызывает образование большого количества газов, которые поступают в дополнительные камеры и сгорают. В котлах сжигают любое твердое топливо: уголь, дрова, пеллеты. Одной закладки угля хватает для пяти суток, дров – не более тридцати часов. За счет полного сгорания такие котлы обладают высоким КПД – до 90%.

Основные преимущества и недостатки котельного оборудования шахтного типа

Для дачного дома или загородного гостевого дома, такой вид отопительной техники представляет собой настоящую находку. Не всегда есть возможность получить для использования идеальное топливо. Сухие дрова в холодное и сырое время года – явление достаточно редкое. Для других нагревательных приборов такое состояние дров может стать причиной низкой работоспособности отопительной техники.  Шахтные нагревательные приборы подобными недостатками не страдают.

Установив у себя в доме такое отопительное оборудование, вы получаете следующие преимущества:

  • агрегат работает практически на любом виде твердого органического топлива;
  • агрегаты способны работать на разных режимах работы (широкий диапазон мощности);
  • оборудование экономично. Одной закладки хватает на 12-24 часа;
  • длительная и непрерывная работа на протяжении всего отопительного сезона;
  • агрегаты этого типа отличаются энергонезависимостью;
  • простота конструкции и удобство в обслуживании (зола удаляется во время работы агрегата);
  • высокий уровень безопасности работающего агрегата.

На заметку: Оценивая преимущества котельного оборудования шахтного типа, не стоит забывать о том, что как и любой другой котел, данный агрегат требует грамотной обвязки. В противном случае вы рискуете утратить все преимущества данного оборудования.

К другим недостаткам котельного оборудования этого типа можно отнести простоту его конструкции. Здесь надо быть осторожным и внимательным! Неправильная трактовка основных параметров оборудования и поверхностные знания о принципе работы котлов шахтного типа, могут привести к неприятным последствиям.

На первый взгляд конструкция нагревательного прибора проста и понятна. Многие пытаются сделать такое оборудование самостоятельно. Попытки не всегда успешны ввиду того, что очень важно грамотно и точно расположить теплообменники. В камере сгорания температура достигает 450-500С и если водотрубный теплообменник расположен низко, ваш котел мгновенно закипит, что приведет к печальным последствиям.

В зависимости от конструкции топочной камеры различают нагревательные приборы на следующие виды, по фамилии создателей. Основная часть используемых в быту нагревательных агрегатов —  это котлы Холмова и отопительные приборы Ефимова.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы. Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров. Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

На заметку:  отсутствие необходимых навыков приводит к тому, что большая часть потребителей не в состоянии правильно использовать нагревательный прибор. Вместо режима газогенерации шахтные котлы работают в обычном режиме. Соответственно эффективность работа такого агрегата крайне низка.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

  1. Первоначальный розжиг дров традиционным способом.
  2. Через 15-20 минут котел сможет выйти на номинальную мощность.
  3. После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров. Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов. Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки.

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

  • поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
  • дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
  • на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Особенности процесса горения в камере дожига

Исходные условия горения таковы, что котел работает с некоторым недожогом, и полноценного окисления не происходит, а образуется много угарного газа (СО) вместо углекислого (СО2). Вторичный воздух, нагревшись под чугунными колосниками, на которых тлеет топливо, поступает под сварную часть колосников во второй камере (горбик). При прохождении через многочисленные отверстия катализатора создается избыток поступающего воздуха, что поднимает температуру горения дымовых газов, протекающих через газовую щель, до тысячи градусов. Происходит реакция преобразования СО в СО2. Далее продукты сгорания поднимаются вверх и обтекают теплообменник, отдавая тепло. После — направляются в дымоход.

Как избежать проблем при строительстве и эксплуатации

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Схема котла длительного горения

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

  1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
  2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
  3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
  4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

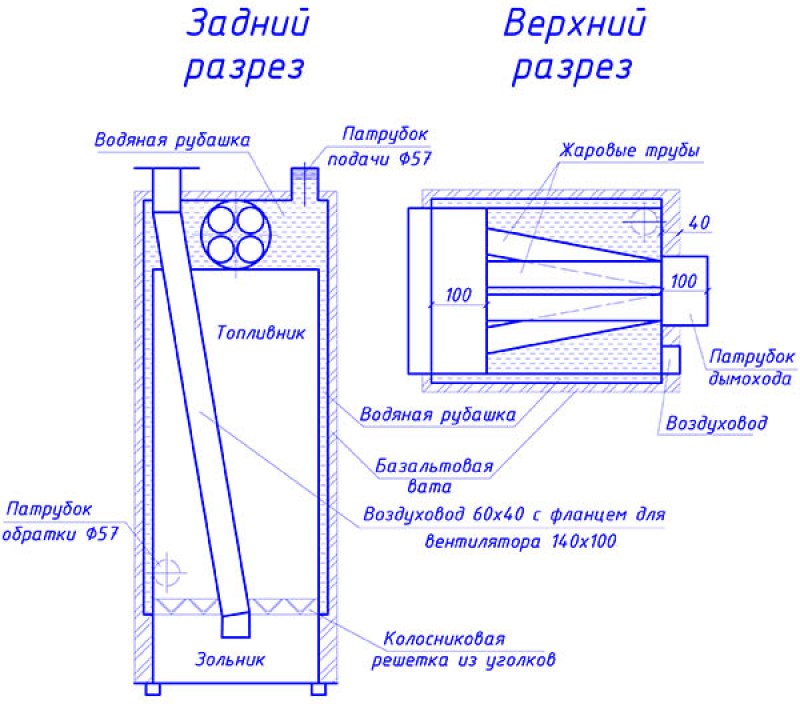

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Принцип работы котла

Процесс генерации тепла происходит двумя способами: непосредственным сжиганием природного топлива и дожиганием пиролизной газовой смеси, образующейся из-за недостатка воздуха. Часть топлива тлеет, выделяя дым со смолой и сажей. Далее газы мигрируют сквозь угли, насыщаясь горючими составляющими, и превращаются в газогорючую смесь.

Эти агрегаты шахтного типа — с нижним горением. Процесс осуществляется на уровне 20.0 см нижней зоны топочного пространства. Верхнее топливо ждет в горячем резерве, пока нижнее догорит. Дымовые газы собираются примерно на уровне 30.0 см над топливом.

Основной объём первичного воздуха попадает под колосники и перемещается в часть агрегата для пиролизного дожига. Он захватывает дымовые газы над уровнем горения.

Шахты разделяет перегородка имеющая внизу малый просвет, через который пламя тягой затягивается из первой камеры в другую, где завершается полный дожиг горючих газов, омывающих с Т +850 С конвекционный теплообменник.

Радиационному нагреву подвергается отопительный контур в водяной рубашке котла шахтного типа, остататочное тепло передается теплообменнику конвекционного типа.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

  1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
  2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

  1. С котла снимается крышка и теплорассеивающий диск.
  2. На воздуховоде открывается воздушная заслонка.
  3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
  4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
  5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Изготовление отопительного прибора – последовательность сборки

При сборке своими руками пользуемся чертежами, придерживаемся указанных размеров. Последовательность следующая:

  1. Вырезаем из 4-миллиметрового металла корпус: днище, боковые стенки, крышку, дверные проемы. Все прихватывается к днищу, которое выпускается в стороны, как на чертеже. Внутри сваркой закрепляем уголки, которые послужат полочкой для колосника.
  2. Стыки тщательно провариваем и приступаем к водяной рубашке из металла 3 мм. Она отступает от стенок корпуса 20 мм и, чтобы установить ее, привариваем на корпус стальные полосы. К ним привариваем обшивку.
  3. Установка жаровых труб сверху котла. Прорезаем отверстия в тыльной и передней стенках, вставляем несколько труб, завариваем на торцах.
  4. Вырезаем дверцы, привариваем изнутри две полосы, между ними укладываем асбест для уплотнения. Колосники размером 360×460 мм нарезаем из уголков и привариваем к полочкам наружным углом.
  5. В стенки бака врезаем штуцеры на подающий и обратный трубопроводы, патрубок дымового канала. Ввариваем воздуховод из профильной трубы 40×60 мм. К нему через фланец будет крепиться вентилятор. Воздушный вход осуществляем через заднюю стенку.
  6. Привариваем дверные петли и закладки для крепления декоративного каркаса. Бак котла обертываем базальтовым утеплителем, закрепляем шнуром. Крепим каркас саморезами к закладкам, устанавливаем дверцы.

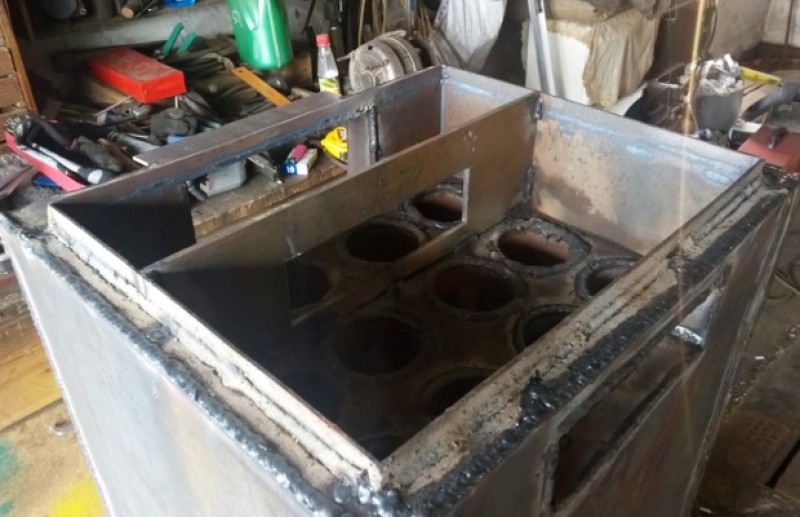

Результат сборки твердотопливного котла длительного горения
Результат сборки твердотопливного котла длительного горения

На воздуховод устанавливаем вентилятор, электронный блок сверху котла, а датчик прячем под утеплитель.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии
Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Преимущества и недостатки самодельных котлов

Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:

  • Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
  • Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
  • Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
  • Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.

Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.

Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.

Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:

Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.

Заводские  котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.

В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.

В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.

Шахтный пиролизный котел – особенности устройства

Котлы с дополнительными камерами для полного сжигания газов, образующихся в процессе топки, эффективнее классических котлов длительного горения. Газы выделяются при высокой температуре и, благодаря особому устройству котла, полностью сгорают, давая дополнительное тепло. Дрова используются только очень сухие, на мокром топливе система не работает. Использование дровянных пеллет позволяет автоматизировать их подачу.

Приступая к изготовлению отопительного котла, следует тщательно изучить схему, понять работу, ознакомиться с рабочими чертежами. В любую конструкцию можно внести некоторые изменения, которые не касаются принципиального устройства. Изменения связаны, как правило, с внешними размерами, подключением и вызываются конкретными условиями. Предлагаем чертежи пиролизного котла мощностью 40 кВт, который можно взять за основу для самостоятельного изготовления.

На схеме обозначены: A – контроллер; B – загрузочная дверца; C – зольник; D – дымоотсос; E – место установки датчика; F – патрубок для установки предохранительного клапана; G – труба горячей воды; H – защитный теплообменник – холодная вода; K – теплообменник – горячая вода; L – обратка; M – расширитель.

Чтобы сделать котел, понадобится:

  • листовой металл толщиной 4 мм;
  • труба толстостенная диаметром 32 мм, 57 мм, 159 мм;
  • профильная труба 30×60 мм и 40×80 мм;
  • электронный блок управления, вентилятор.

Количество материалов рассчитываем исходя из конкретных размеров изделия. Для большей наглядности рассмотрите вид корпуса пиролизного котла изнутри.

При первом пробном запуске определяем КПД конструкции, легче всего это делается по дыму: если не чувствуется запах угарного газа, КПД высокий. Вместо водяного контура иногда используют котел с воздушным обогревом. Такая система выгодна для дач, где хозяева бывают наездами, и воде в системе отопления грозит размораживание. Горячий воздух подается по трубам, а поступает самотеком от пола. Устанавливаем шахтный котел на прочном бетонном фундаменте.

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

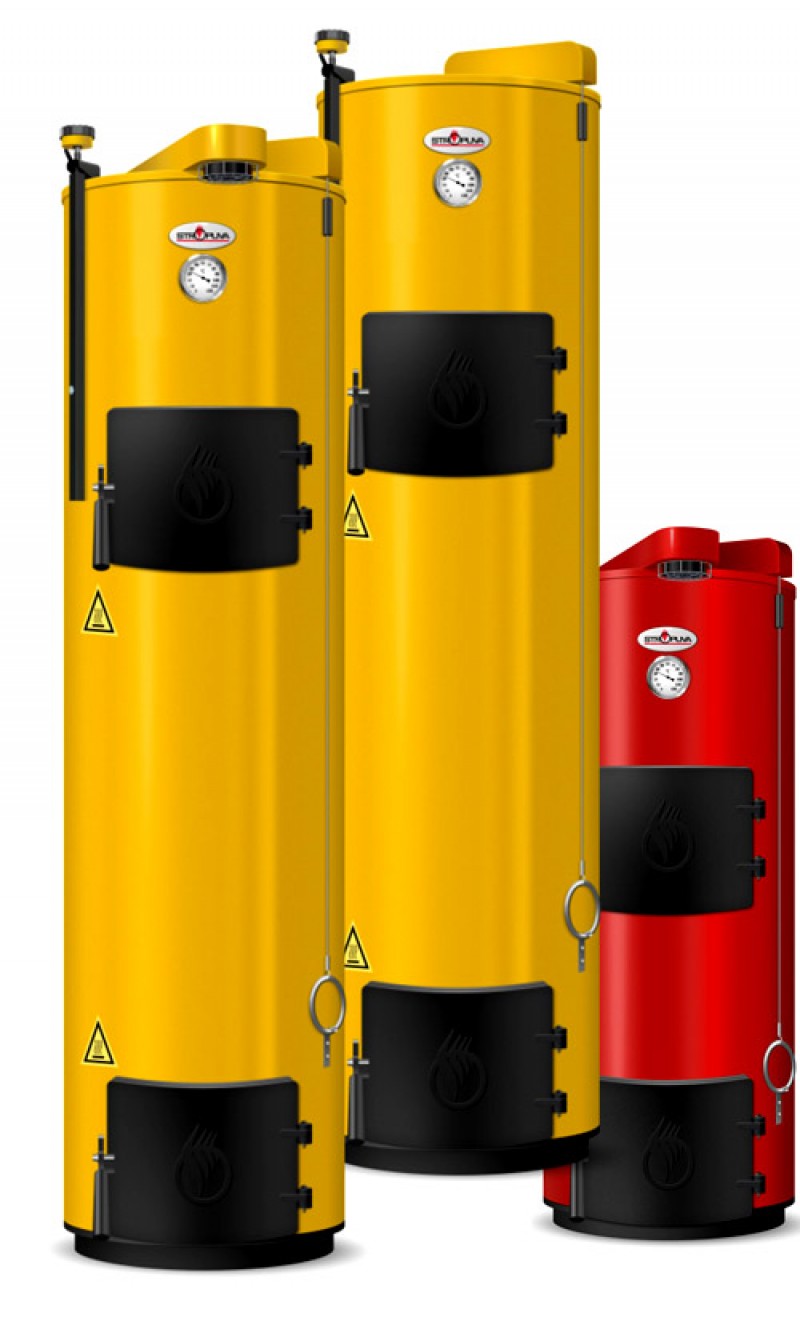

  1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
  2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

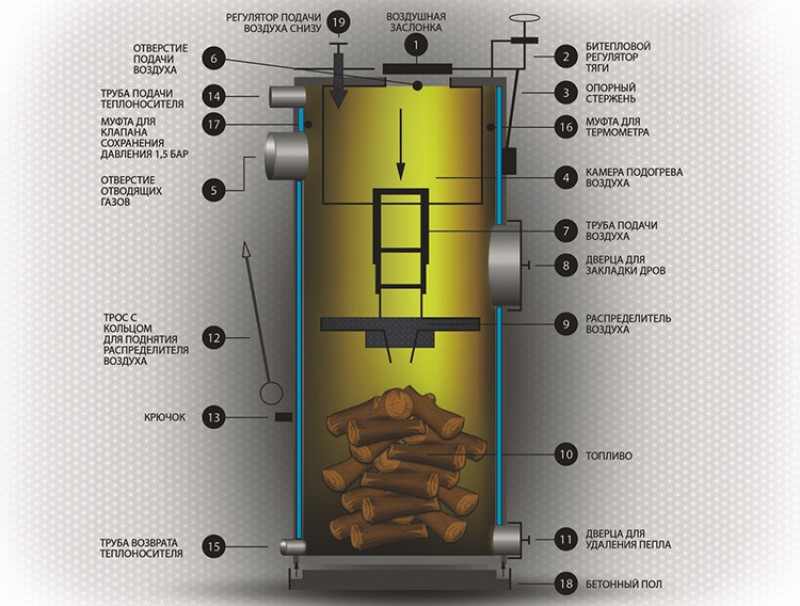

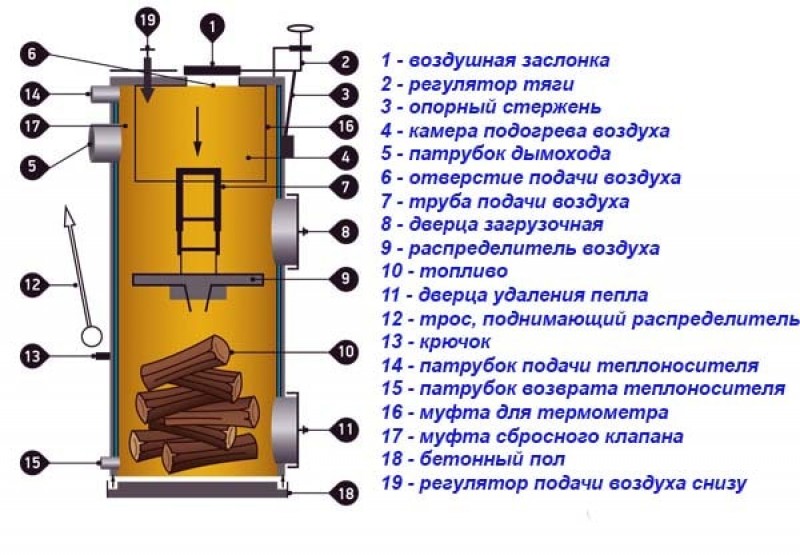

Устройство теплогенератора Stropuva – схема

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

  1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
  2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
  3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

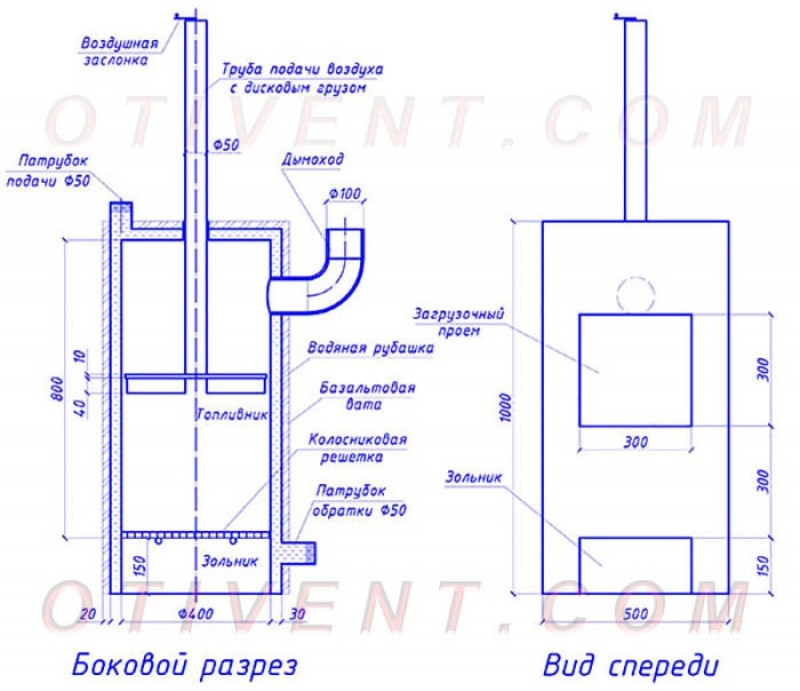

Чертеж котла верхнего горения в разрезе

Перед тем как сделать котел, подбираем материалы по чертежу:

  • труба DN 400 со стенкой 5 мм – на топливник;
  • то же, DN 50 – на подачу воздуха и водяные патрубки;
  • то же, DN 100 – для дымохода;
  • заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
  • полоса 40 х 4 мм – для распределителей воздуха;
  • арматура диаметром 16—20 мм периодического профиля – на колосники;
  • базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
  • тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

  1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
  2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
  3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
  4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

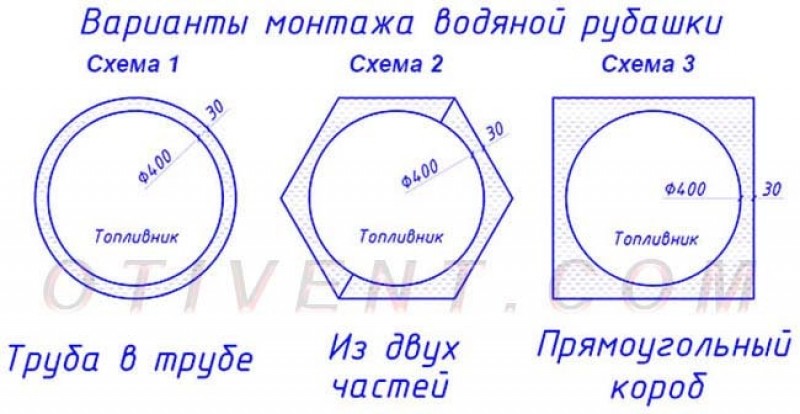

Схемы изготовления водяной рубашки круглого котла

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

  • пиролизные котлы Холмова (ПК);
  • обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Шахтный котел длительного горения: устройство, принцип работы, чертежи
Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время).

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

  • Трубы для корпуса диаметром 450 и 400 мм.
  • Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
  • Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
  • И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
  • Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Комментарии

Авторизуйтесь или зарегистрируйтесь чтобы оставить комментарий.
