Обратная линейно угловая засечка тахеометром SOKKIA серии CX

Геодезическая засечка или просто засечка это — способ получения информации о координатах расположения точки путём измерения углов и расстояний от этой точки до известных ориентиров (пунктов опорной геодезической сети), который широко используется в практике геофизических, геологических, инженерных, строительных и др. работ.

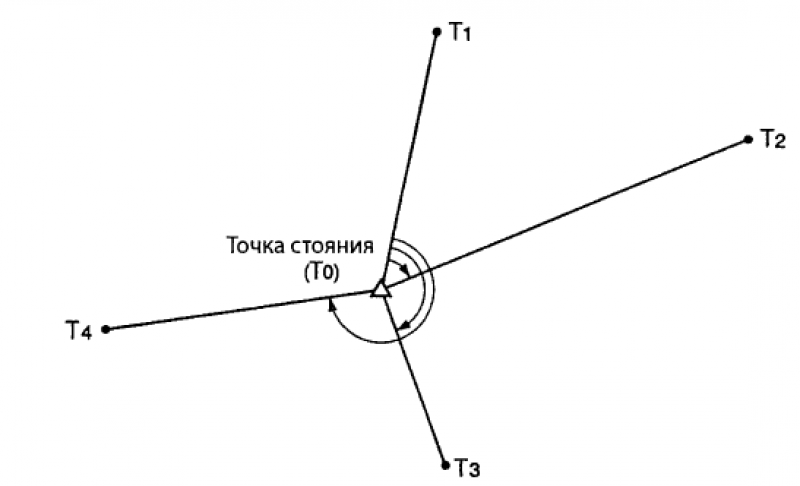

Определение координат станции методом обратной засечки
Ввод                                                                                      Вывод
Координаты известной точки           : (Xi,Yi, Zi)            Координаты станции : (X0,Y0, Z0)
Измеренный горизонтальный угол  : Hi
Измеренный вертикальный угол     : Vi
Измеренное расстояние                  : Di

По результатам наблюдений известных точек вычисляются либо все координаты станции (X, У, Н), либо только высотная компонента Н.
В случае координатной засечки полученные значения замещают введенные или измеренные ранее координаты станции (X, Y, Н) однако в случае высотной засечки замещается только значение Н. Всегда выполняйте измерения в последовательности, описанной в разделах
“Координатная засечка” и “Высотная засечка".
Введенные координаты известных точек и вычисленные данные точки стояния могут быть записаны в выбранный файл работы.
"ВЫБОР И УДАЛЕНИЕ ФАЙЛА РАБОТЫ"
При выполнении линейных измерений можно использовать от 2 до 10 известных пунктов, а при выполнении угловых измерений - от 3 до 10.

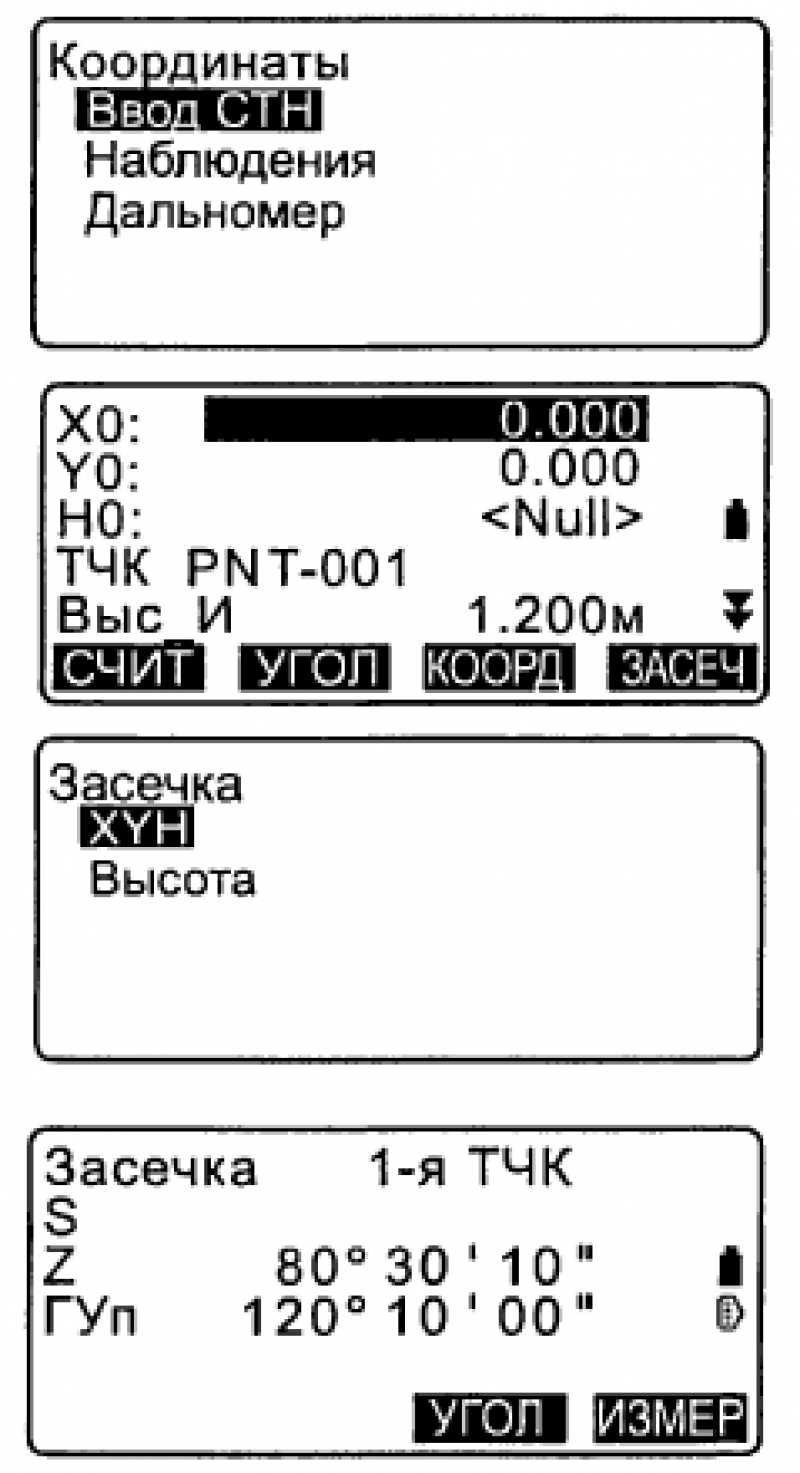

1.    В экране координатных измерений выберите "Ввод СТН".
2.    Нажмите клавишу [ЗАСЕЧ]
3.    Выберите “XYH”.

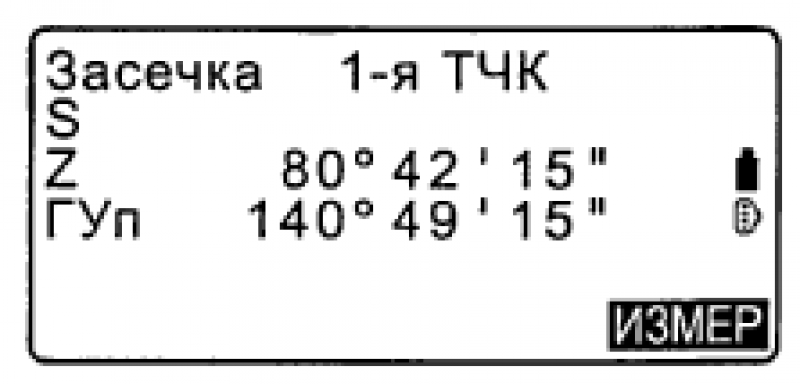

4.    Наведитесь на первую известную точку и нажмите [ИЗМЕР] для запуска измерений. Результаты измерений выводятся на экран.
Если была нажата клавиша [УГОЛ], расстояние на экран не выводится.

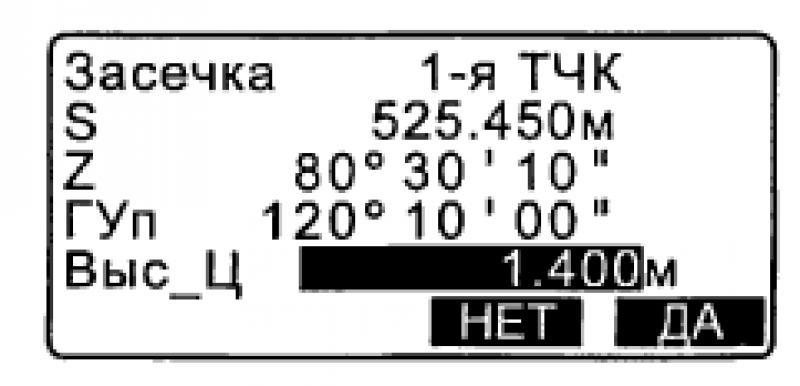

5.    Нажмите клавишу [ДА], чтобы использовать результаты измерений на первую известную точку.
Здесь также можно ввести высоту отражателя.

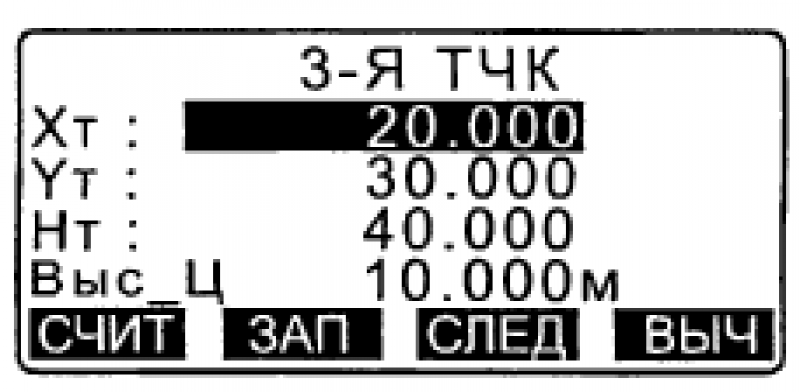

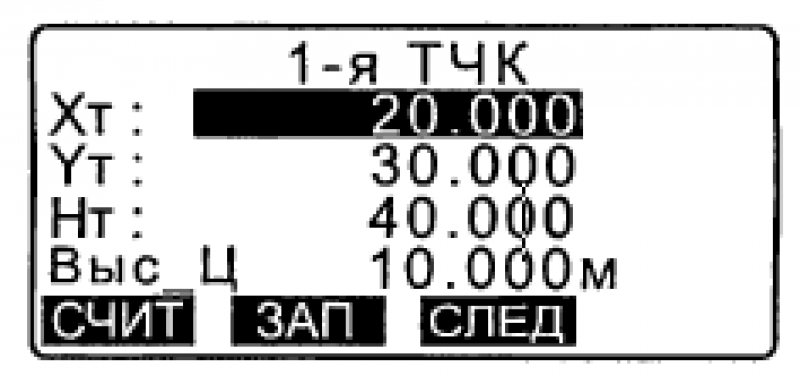

6.    Введите координаты 1-й известной точки и нажмите [СЛЕД], чтобы перейти ко 2-й известной точке.
Если нажать клавишу [СЧИТ], то можно использовать записанные в памяти координаты.

Для возврата к предыдущей точке нажмите {ESC}.
7.    Аналогичным образом повторите шаги 4-6 для второй точки. Когда количество измеренных точек будет достаточно для вычисления координат станции, появится клавиша [ВЫЧ].

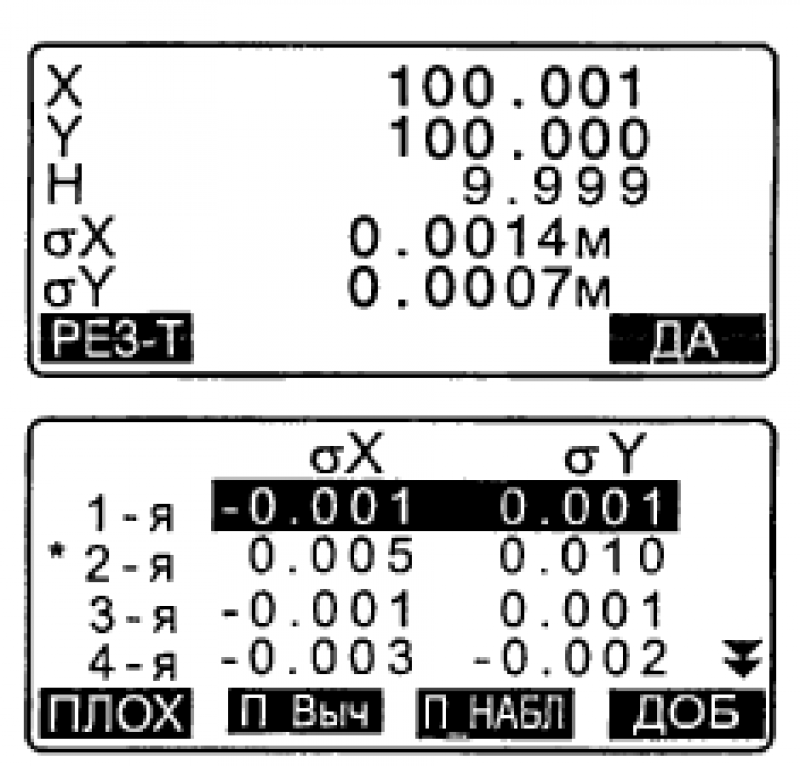

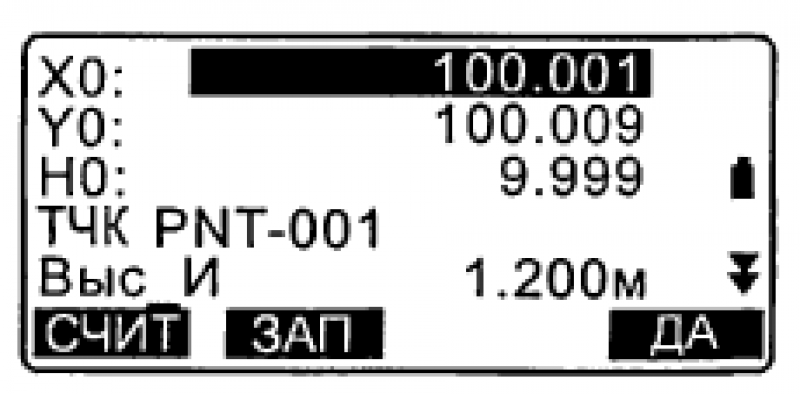

8.    После окончания наблюдений всех известных точек нажмите [ВЫЧ] для автоматического запуска процесса вычислений. На экране отображаются координаты станции и значения стандартных отклонений, характеризующие точность измерений.

9.    Нажмите [РЕЗ-Т] для просмотра результатов.
Если проблем с результатами нет, нажмите {ESC} для возврата в предыдущий экран.
Если имеется известная точка, которая не была измерена, или если требуется добавить новую известную точку, нажмите {ДОБ}.

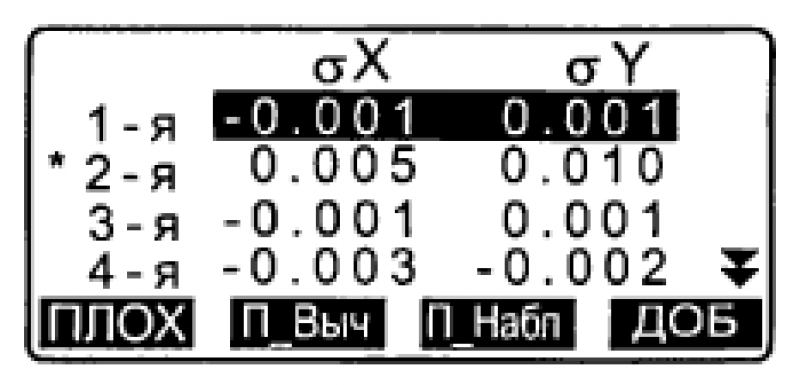

10.    Если есть сомнения относительно результатов измерений на какую-либо точку, поставьте курсор на нужную строку и нажмите клавишу [ПЛОХ]. Слева от номера точки появится символ"*”. Повторите процедуру для всех проблемных точек.

11.    Нажмите клавишу [П-Выч] для выполнения повторных вычислений без использования точек, помеченных на шаге 10. Результат вычислений отображается на экране. Если результаты не вызывают сомнений, переходите к шагу 12. Если снова возникли проблемы, повторите действия с шага 4.

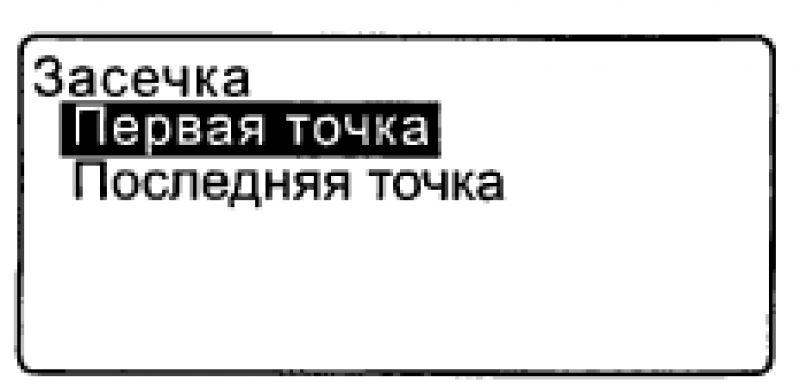

Нажмите клавишу [П_Набл.} для наблюдения точки, помеченной на шаге 10. Если на шаге 10 точки не помечены, то можно повторить наблюдения на все точки или только на последнюю измеренную точку.

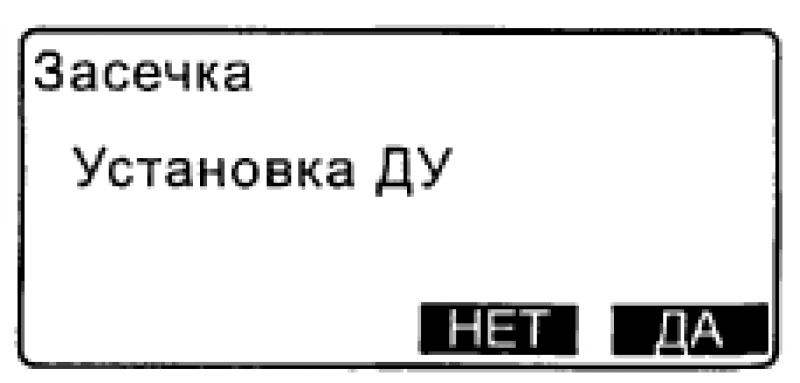

12.    Нажмите [ДА] в экране шага 9, чтобы завершить измерения. Координаты станции определены. Нажмите [ДА], если хотите установить дирекционный угол на 1 -ю известную точку как на точку обратного ориентирования (за исключением помеченных точек). Отображается экран настройки станции. Нажатие клавиши [ДА] задает дирекционный угол и координаты станции, после чего отображается экран <Координаты>.


13.    При нажатии [ЗАП] отображается экран измерений на точку обратного ориентирования.
Нажмите [ДА], чтобы сохранить: координаты станции, измерения на точку обратного ориентирования, координаты известной точки и результаты угловых измерений (результаты измерения расстояний сохраняются при нажатии клавиши [ИЗМЕР]).

Чтобы вернуться в экран настройки станции без установки дирекционного угла, нажмите [НЕТ]. Отсюда повторите процедуру установки дирекционного угла.

Если в режиме настроек выбрана единица измерения “дюйм”, то стандартное отклонение отображается в “футах” или "футах США" в зависимости от того, какой именно фут был выбран ранее.

Высотная засечка

В результате засечки определяется только координата Н (высота) станции.
Для известных точек должно быть измерено только расстояние.
Для измерений можно использовать от 1 до 10 известных точек.
1.    В экране координатных измерений выберите "Ввод СТН".
2.    В открывшемся окне нажмите клавишу [ЗАСЕЧ].

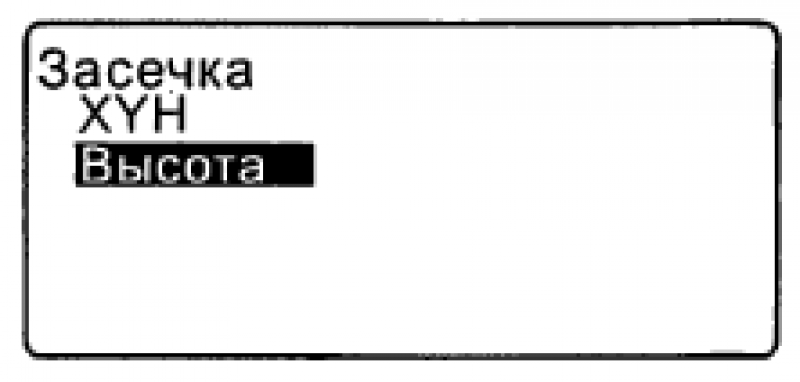

3.    Выберите “Высота”. Если инструмент находится вне диапазона работы компенсатора, выводится соотвествующий экран. Приведите инструмент к горизонту.

4.    Наведитесь на 1-ю известную точку и нажмите клавишу [ИЗМЕР] для запуска измерений. Чтобы остановить измерения, нажмите [СТОП].
Результаты измерений отображаются на экране.

5.     Нажмите клавишу [ДА], чтобы использовать результаты измерений на 1-ю известную точку.

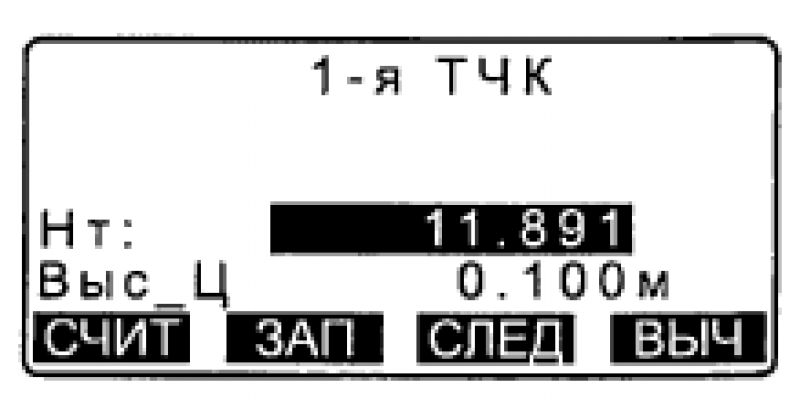

6.    Введите координаты известной точки. После ввода высоты первой точки нажмите клавишу [СЛЕД] для перехода ко второй известной точке.
7.    При использовании двух и более известных точек повторите действия 4-6 в том же порядке, начиная со второй точки. Для возврата к предыдущей известной точке нажмите {ESC}.

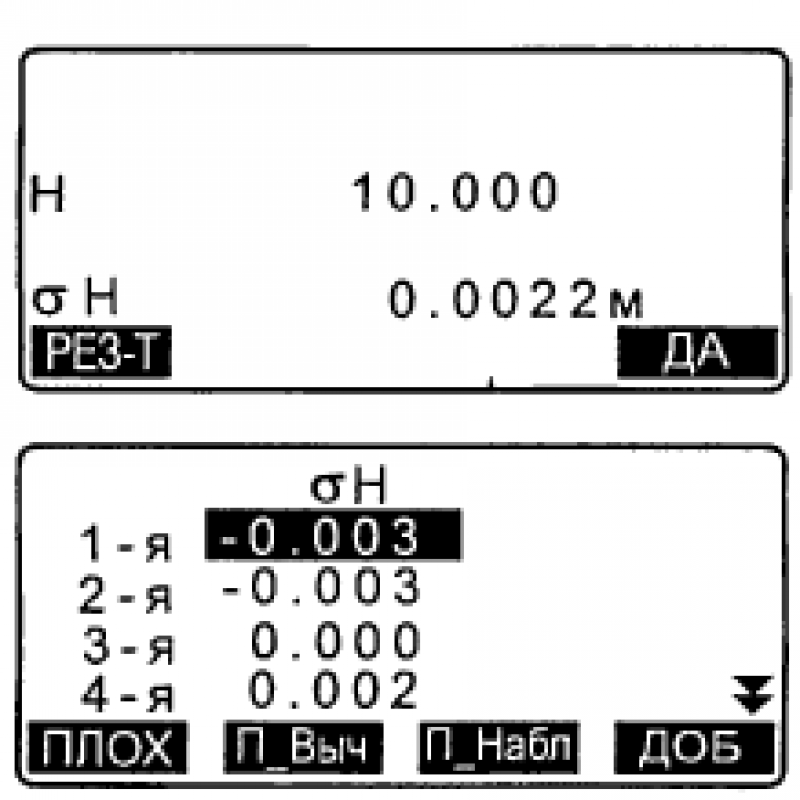

8.    После окончания наблюдений всех известных точек нажмите [ВЫЧ] для автоматического запуска процесса вычислений. На экране отображаются высота станции и значение стандартного отклонения, характеризующие точность измерения.
9.    Нажмите [РЕЗ-Т] для просмотра результатов. Если проблем с результатами нет, нажмите клавишу {ESC} и переходите к шагу 10.

10.    Если есть сомнения относительно результатов измерений на какую-либо точку, поставьте курсор на нужную строку и нажмите клавишу [ПЛОХ]. Слева от номера точки появится символ"*".
11.    Нажмите клавишу [П-Выч] для выполнения повторных вычислений без использования точек, помеченных на шаге 10. Результат вычислений отображается на экране. Если результаты не вызывают сомнений, переходите к шагу 12. Если снова возникли проблемы, повторите действия с шага 4.
12.    Чтобы завершить измерения, нажмите [ДА]. Устанавливается только координата Н станции. Координаты X и Y станции не перезаписываются.

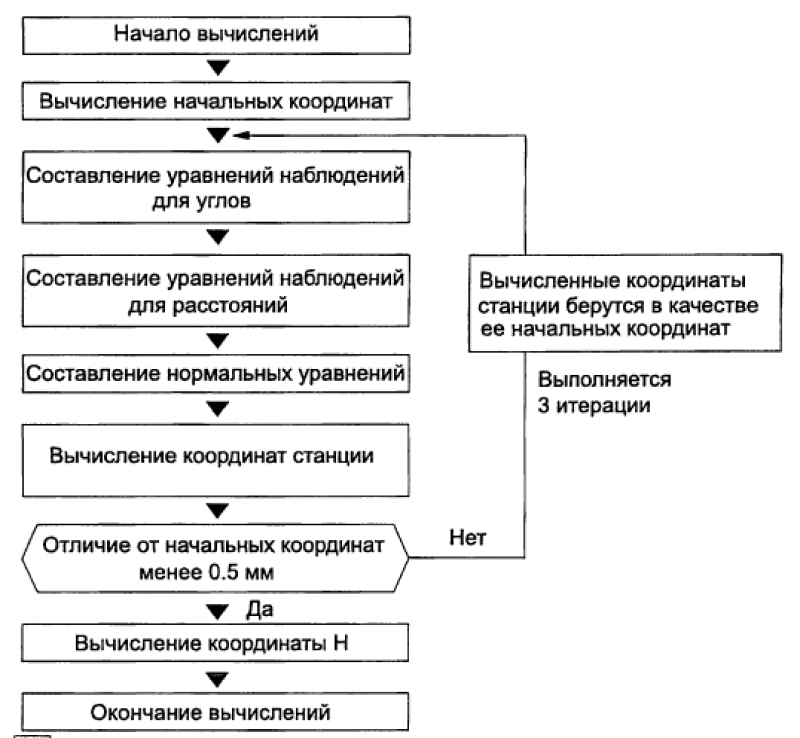

Процесс вычисления обратной засечки
Тахеометр определяет плановые координаты X и У, используя уравнения наблюдений углов и расстояний, при этом плановые координаты станции вычиляются с использованием метода наименьших квадратов. Координата Н станции рассчитывается путем усреднения значений координаты Н станции, полученных из наблюдений каждой известной точки.

О чем следует помнить при выполнении обратной засечки

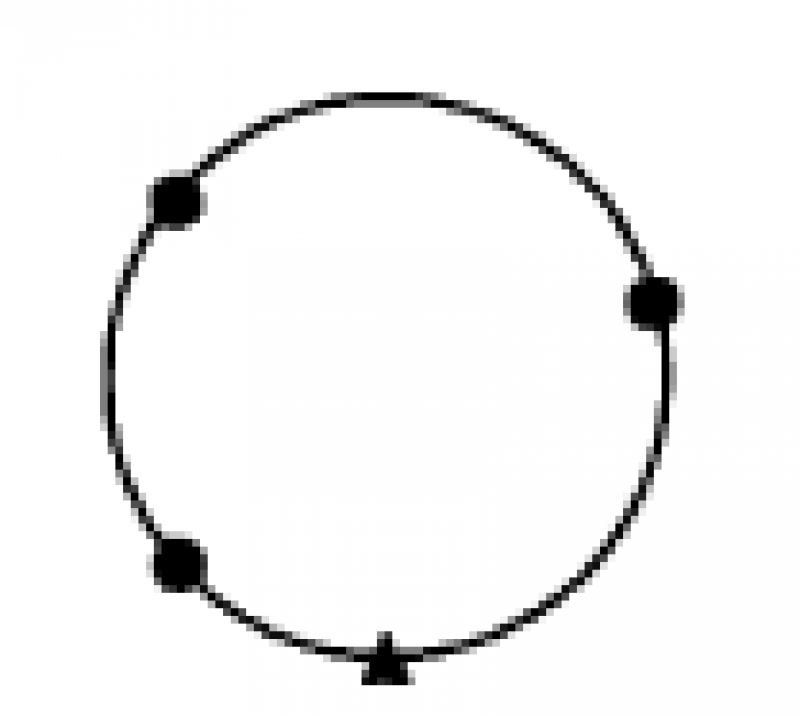

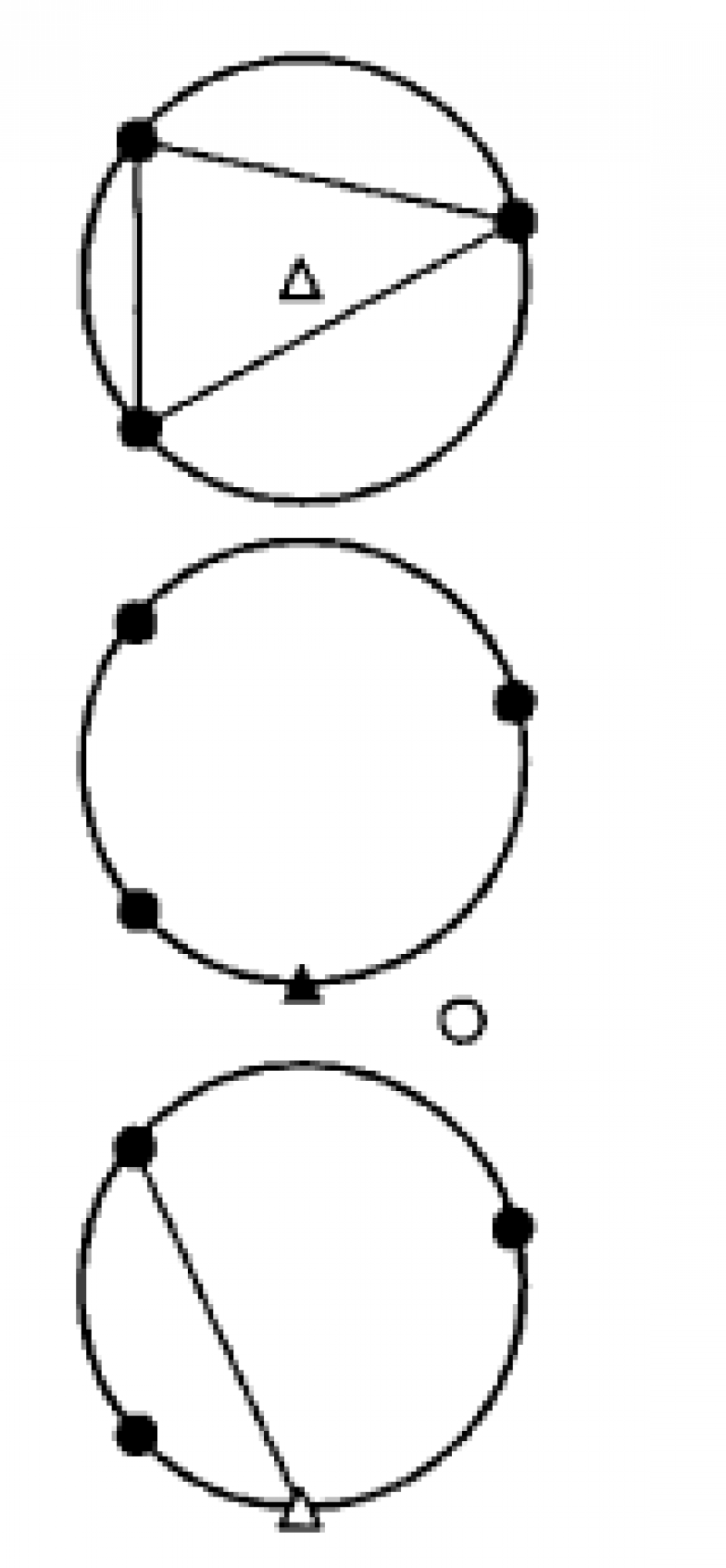

В некоторых случаях невозможно вычислить координаты неизвестной точки (станции), если эта точка и три или более известных пунктов лежат на одной окружности.

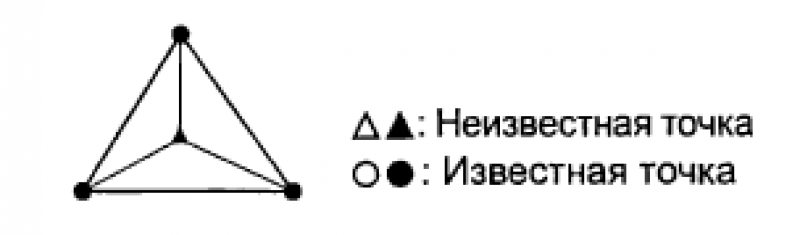

Желательно, чтобы точки были расположены по отношению друг к другу, как указано ниже.

Иногда невозможно правильно выполнить вычисление, например, в ситуации, показанной ниже.

Когда точки находятся на одной окружности, предпримите одно из следующих действий.
(1) Переместите точку стояния как можно ближе к центру треугольника.
(2) Отнаблюдайте еще одну известную точку, не лежащую на этой окружности.
(3) Выполните измерение расстояния, по крайней мере, на одну из этих трех точек.


В некоторых случаях невозможно вычислить координаты станции, если угол, заключенный между известными точками, слишком мал. Чем больше расстояние между точкой стояния и известными точками, тем острее заключенный между известными точками угол. Будьте внимательны, поскольку известные точки могут находиться на одной окружности.
