Учет атмосферной поправки при высокоточных линейных измерениях тахеометром SOKKIA (Соккиа) CX

Необходимость учета атмосферной поправки.

Тахеометр измеряет расстояние с помощью светового импульса, однако скорость его распространения в атмосфере зависит от величины коэффициента преломления воздуха. Коэффициент преломления изменяется в зависимости от значений температуры и давления. Если условия, при которых значения температуры и давления близки к нормальным, то:
При постоянном давлении с изменением температуры на 1 °С коэффициент преломления изменяется на величину 1 ppm.
При постоянной температуре с изменением давления на 3,6 гПа коэффициент преломления воздуха изменяется на величину 1 ppm.
Для выполнения измерений с высокой точностью необходимо определить значение атмосферной поправки на основе высокоточного измерения значений температуры и давления.
Для измерения температуры и давления рекомендуется использовать специальные высокоточные приборы.

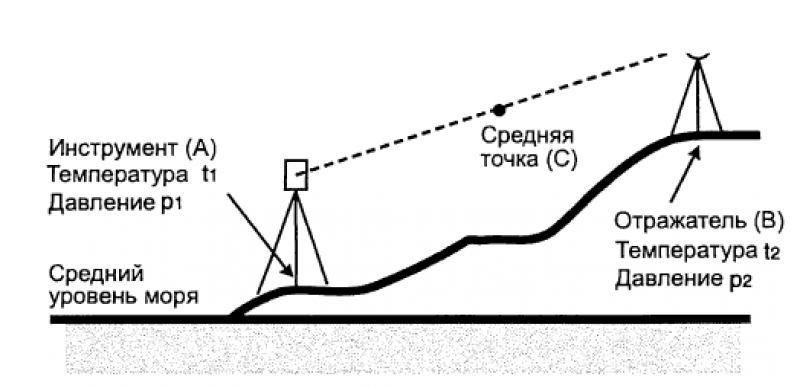

Определение средних значений температуры и давления между двумя точками при различных атмосферных условиях между ними.
Чтобы точно определить атмосферную поправку, должны быть взяты средние значения температуры и давления воздуха по маршруту распространения луча.
При определении значений температуры и давления
В равнинной местности возьмите значения температуры и давления в точке посередине измеряемого расстояния.
В горной местности возьмите значения температуры и давления в промежуточном пункте (С).
Если невозможно измерить температуру и давление в точке посередине, возьмите значения температуры и давления в точке стояния инструмента (А) и в точке стояния отражателя (В), затем вычислите среднее значение.
Среднее значение температуры воздуха :(t1 + t2)/2
Среднее значение давления :(р1 + р2)/2

Вычисление атмосферной поправки с учетом относительной влажности.
Влияние относительной влажности невелико, особенно при измерении коротких расстояний. Воздействие влажности следует учитывать в случаях, когда в жаркую погоду и в условиях высокой влажности необходимо выполнить высокоточные измерения на очень больших расстояниях.
Чтобы учесть значения влажности, вычислите атмосферную поправку по следующей формуле и введите полученное значение ppm в экране ввода данных о станции или в экране установок дальномера.
Атмосферная поправка (ppm) =

t : Температура воздуха (°С)
р : Давление (гПа)
е : Давление водяных паров (гПа)
h : Относительная влажность (%)
Е: Давление насыщенных водяных паров

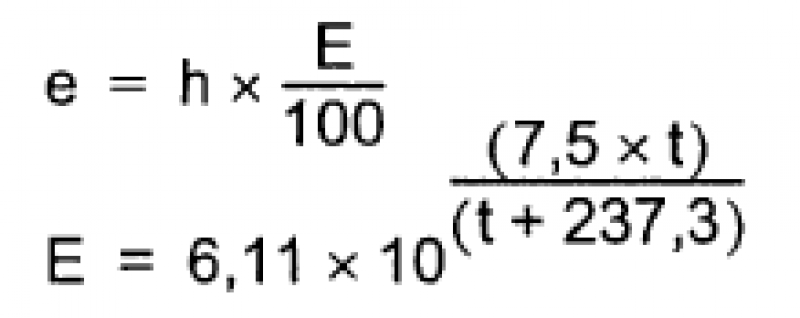

е: (давление водяных паров) можно рассчитать по следующей формуле.

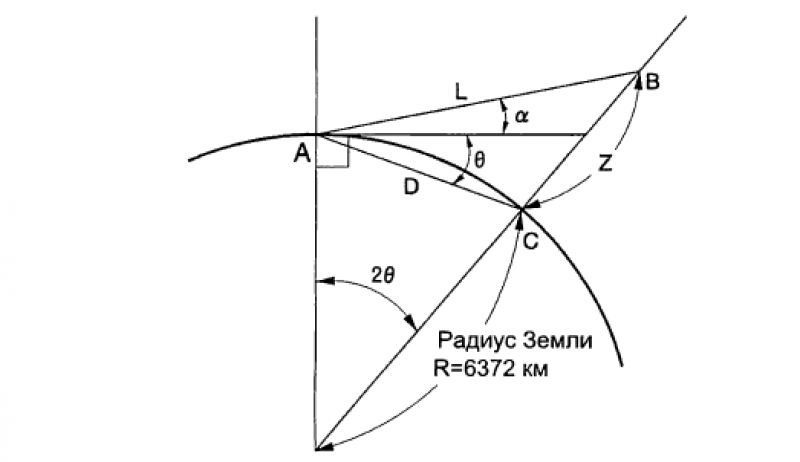

Поправка за рефракцию и кривизну Земли

Инструмент измеряет расстояние с учетом поправки за рефракцию и кривизну Земли.

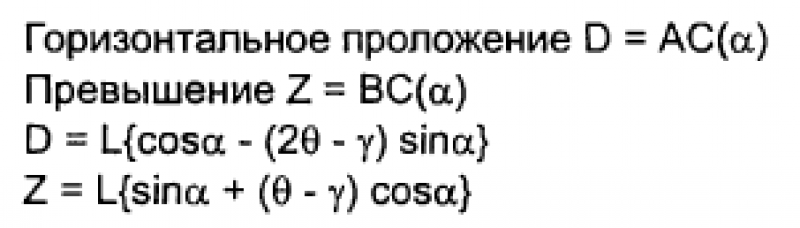

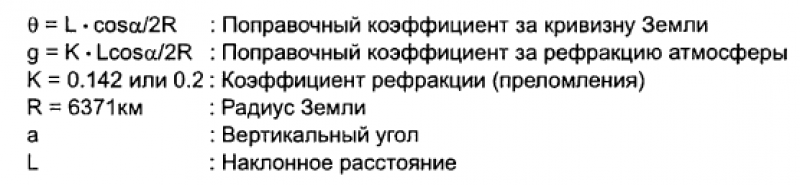

Формула для расчета расстояний с учетом поправки за рефракцию и кривизну Земли. Используйте нижеприведенную формулу для преобразования горизонтальных проложений и превышений.
