Нивелирование, способы, методы и допуски

Нивелирование - это измерения по определению превышений между точками на земной поверхности и вычисление их высот относительно начальной высотной точки отсчета с применением различных геометрических, физических методов и приборов.

Самые первые упоминания об уровневых построениях были известны еще в Древнем Риме и Греции. Связаны они с водяным уровнем, то есть с первым гидростатическим способом нивелирования. Все последующие методы получали с развитием технического прогресса, конкретными изобретениями и их практическим применением. Изобретения зрительной трубы и сетки нитей (Пикар) в XVI и XVII веке, барометра в XVII (Торричелли), цилиндрического уровня в XVIII (Рамсден) позволили развивать способы барометрического, геометрического и тригонометрического нивелирования. Построение стереокомпаратора и стереофотоаппарата создало предпосылки для стереофотограмметрического нивелирования. На основе физических принципов лазерных излучений и новых цифровых технологий появляются современные лазерные и цифровые нивелиры.

Ставить в уровень вот что означает с французского нивелир. Именно благодаря прибору с таким наименованием получили распространение геодезические способы точного нивелирования. Наиболее точным, популярным и востребованным в современном приборостроении, строительстве, геологической разведке и других отраслях считается способ геометрического нивелирования.

Геометрическое нивелирование

Заключается в использовании инструментальной способности построения горизонтального луча (оси) конструкцией нивелиров для выполнения высотных измерений. Характерным способом геометрического нивелирования является так называемый метод «из середины» с использованием нивелирных реек со специально нанесенными на них шкалами. Типовая схема его показана на рис.1.

Схема геометрического нивелирования.

Рис.1. Схема геометрического нивелирования.

Суть способа состоит в установлении нивелиров ориентировочно посередине между точками, на которых необходимо измерить высотные отметки. Именно на них устанавливаются в вертикальное (отвесное) положение рейки, по которым снимаются отсчеты в миллиметрах (0123). Сначала измерения осуществляют с задней (З) рейки после этого нивелир разворачивается в направлении передней точки (П). Изначально задней точкой выступает исходный репер с известным значением абсолютной отметки.

Превышение (h) между точками, на которых устанавливались рейки, вычисляют по формуле:

h = З – П,

где

З – задний отсчет по рейке;

П – передний отсчет.

Точность снятия отсчетов по рейкам колеблется в пределах 1-2 мм при техническом нивелировании и 0,1 мм при нивелировании I класса.

Определение превышений между точками с однократной установкой инструмента именуется станцией стояния. Многократное число станций на значительном удалении друг от друга на протяжении многих сотен метров и даже километров называют нивелирным ходом. Методики нивелировок регламентируются выполнением измерений в прямом и обратном направлении, при различных горизонтах инструментов и требуют соблюдения предельных значений среднеквадратических и допустимых погрешностей.

Другие виды нивелирования

Могут использоваться в условиях, в которых они более предпочтительны к применению.  Так тригонометрическое нивелирование за счет возможности изменения наклона зрительной трубы и соответственно визирного луча в теодолитах (тахеометрах) производится на местности с характерным гористым рельефом, на возвышенностях и поверхностях где использование геометрического нивелирования просто имеет значительные физические и экономические затраты. Современные электронные приборы (тахеометры) позволяют применять тригонометрический способ в прикладных задачах передачи и определения высотных отметок на значительно удаленные и возвышающиеся предметы, сооружения, при топографических съемках.

В последние годы с появлением новых методов съемок и построений плановых сетей возникли технологические и технические возможности измерений превышений между пунктами по спутниковым наблюдениям и измерениям через ГЛОНАСС и GPS. Точные их вычисления (до 1-2 см) с одновременным получением всех трех пространственных координат делают такой способ одним из ведущих в современной геодезии.

Особым интересом именно для геодезических работ высокой точности пользуются новейшие приборы цифровой технологии, высокоточные цифровые нивелиры и лазерные ротационные для прикладных работ.

Методы построения и типы высотных нивелирных сетей

Можно рассматривать в ракурсе распространения единой и однозначной высотной системы координат по всей территории страны. Она имеет название Балтийская. Известно, что за ее начальную точку отсчета принят уровень Кронштадтского футштока. Все построения происходят «от общего к частному» и соединения нивелирных ходов между собой представляют высотные сети. По точности результатов измерений они подразделяются на пять типов нивелирования:

  • I-го класса;
  • II-го класса;
  • III-го класса;
  • IV-го класса;
  • технического нивелирования.

Сети I и II класса создаются как основа всей высотной системы страны. С их помощью решаются крупные научные задачи по отслеживанию вертикальных перемещений физической поверхности Земли, исследований земной поверхности, измерения уровней всех морей окружающих нашу страну.

Сети III, IV класса развиваются от пунктов более высоких классов и выступают высотной основой для топосъемок, изыскательских и прикладных геодезических работ. Ориентировочная схема по развитию нивелирных сетей показана на рис.2.

Схема высотных сетей.

Рис.2. Схема высотных сетей.

Сети I класса формируются из нивелирных ходов, полигонов с общей протяженностью порядка 1200 км в освоенных районах страны и 2000 км в малоосвоенных. При построении полигонов II класса их периметры составляют 400 и 1000 км соответственно. Они выстраиваются внутри полигонов I класса системой линий и ходов. Периодически в сетях I и II класса производятся повторные измерения через 25 и 35 лет соответственно. Это дает возможность поддерживать их на соответствующем современном уровне.

 Построение сетей III, IV класса опирается на пункты государственного высотного обоснования высших классов и осуществляется внутри этих полигонов. При создании высотной съемочной основы для топосъемок возможно прокладывание сетей с применением технического нивелирования.

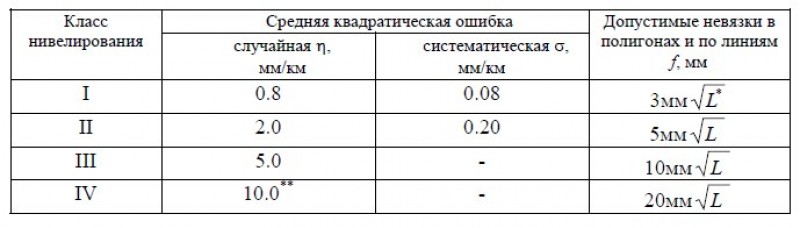

Каждый класс нивелирования исполняется с наилучшей точностью с соблюдением соответствующих требований по допустимым значениям среднеквадратических погрешностей нивелировок и предельных погрешностей в полигонах и отдельных линиях ходов. Параметры и формулы допустимых значений отображены таблице ниже, где L – длина линии хода, полигона в км.
