Нивелир и виды нивелиров

Одним из важнейших условий во время строительных работ, является соблюдение горизонтальности и вертикальности возводимых конструкций. Без этого фактора ее прочность и надежность сильно снижается. Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Но для проверки горизонтальных плоскостей на сегодняшний день используется особые приборы тахеометр и нивелир. В данной статье мы расскажем, что такое нивелир и какие виды нивелиров существует.

Нивелир и его виды

Нивелир — геодезический инструмент для определения разности высот между несколькими точками земной поверхности.
Как правило, нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала.

Виды нивелиров по конструкции

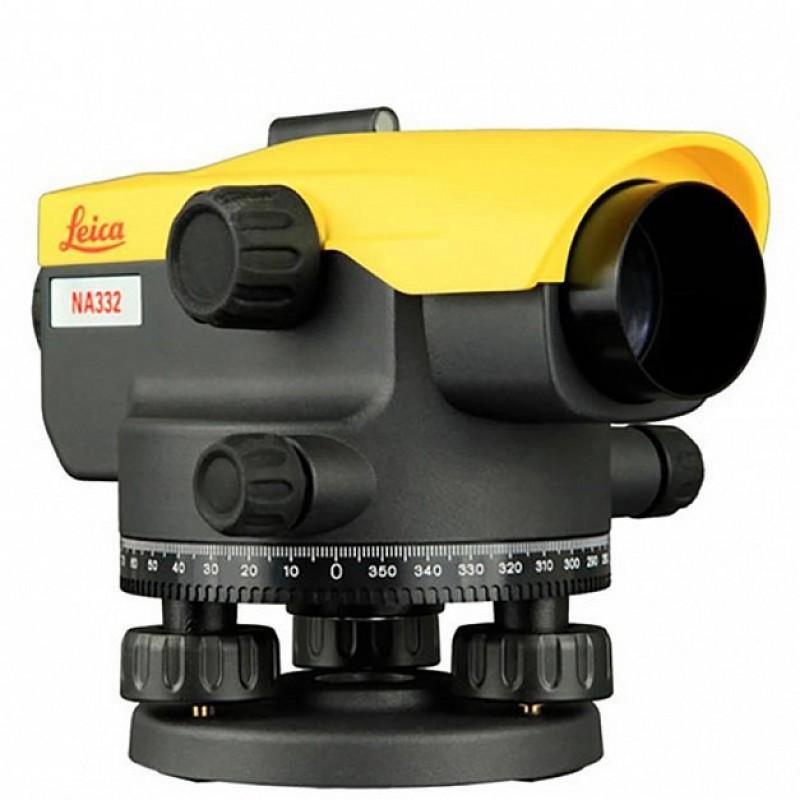

Оптический нивелир — являются самым распространенным инструментом для проведения геодезических работ, ремонта дорог, строительства. История классического оптического нивелира насчитывает не одно столетие. С их помощью определяется разница высот и расстояние от одной точки до другой. Все оптические нивелиры имеют схожую конструкцию: в корпус заключена зрительная труба с увеличительными стеклами и объективом. Труба вращается в горизонтальной плоскости, и с помощью регулировочного винта оптика фокусируется на объекте. Благодаря нанесенной на стекло градуированной шкале, измеряются перепады высот и углы наклона. Для ровной установки оптического нивелира на приборе имеется встроенный уровень с воздушным пузырьком, а чтобы прибор не наклонялся из-за неровной поверхности почвы, имеется специальный компенсатор (воздушный или магнитный демпфер). Он гасит колебания и помогает зрительной оси оставаться в горизонтальном положении, благодаря чему можно было получить точные измерения. Конструкция прибора постоянно изменяется и совершенствуется.

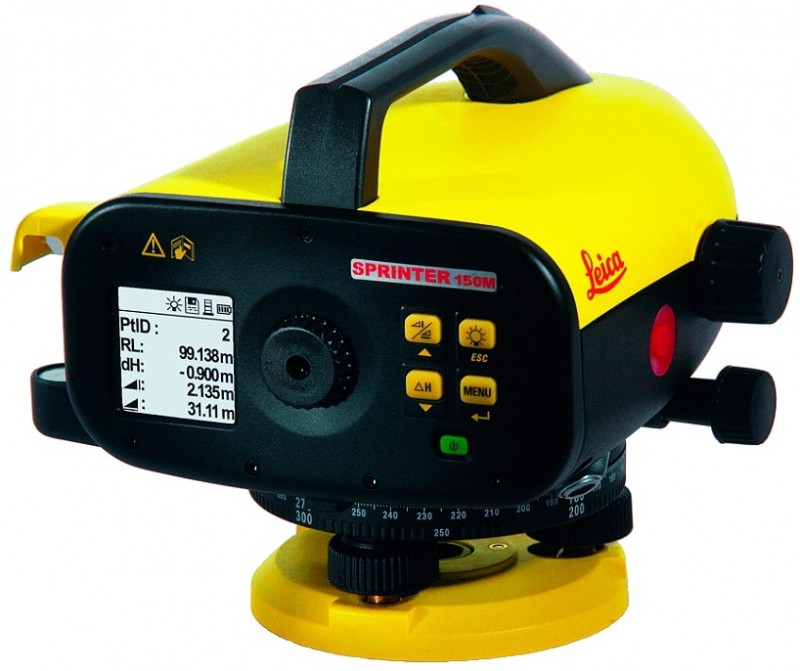

Электронные (цифровые) нивелиры — это современные многофункциональные геодезические приборы, совмещающие функции высокоточного оптического нивелира, электронного запоминающего устройства и встроенного программного обеспечения для обработки полученных измерений. Основная отличительная особенность электронных нивелиров — это встроенное электронное устройство для снятия отсчета по специальной рейке с высокой точностью. Применение электронных нивелиров позволяет исключить личные ошибки исполнителя и ускорить процесс измерений. Достаточно навести прибор на рейку, сфокусировать изображение и нажать на кнопку. Прибор выполнит измерение, отобразит на экране полученное значение и расстояние до рейки. Цифровые технологии позволяют значительно расширить возможности нивелиров и области их применения. Опыт показывает, что с помощью цифрового нивелира достигается 50%-я экономия времени по сравнению с обычным нивелиром. Основными причинами являются быстрый сбор данных сохранение измерений во внутреннюю память прибора.

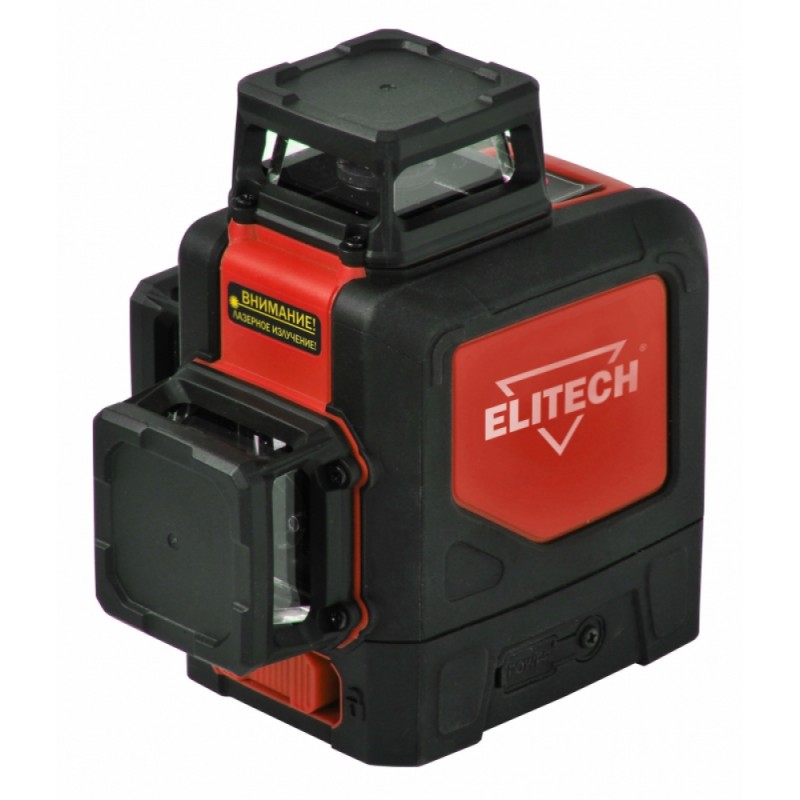

Лазерным нивелиром или лазерным уровнем, как иногда говорят, называется оптический прибор, позволяющий быстро и с высокой точностью строить горизонтальные, вертикальные и наклонные плоскости. Некоторые такие инструменты еще имеют функцию отвеса и позволяют отмерять углы в 90 и 45 градусов.


Существуют два больших класса современных лазерных нивелиров:
Позиционный нивелир;
Ротационный нивелир.
Позиционный нивелир строит статичные точки и линии с помощью призм или линз, это самые распространенный тип уровней, применяемых в отделке квартир. Ротационные формируют лазер в одну яркую точку, которая за счет его вращательного движения превращается в нечто, похожее на линию. Такие приборы чаще всего используют вне помещений на стройках, потому что дальность их действия значительно выше, чем у позиционных. Но, разумеется, такие лазеры и стоят значительно дороже. Работа с лазерным нивелиром быстрее и нагляднее. Применение этого класса приборов позволяет выполнять операции в разы быстрее и проще.
Каждый из видов имеет свои конструктивные особенности, сферу использования и точность измерения. Оптические и цифровые нивелиры, как правило, предназначены для использования специально подготовленными исполнителями, представляющими суть процесса и имеющими определенные профессиональные навыки. Лазерные нивелиры, напротив, созданы для того, чтобы ими мог пользоваться любой человек для решения самых различных задач. Уровень автоматизации и наглядность работы лазерных нивелиров, таковы, что их использование в большинстве случаев не требует специальной подготовки. Существует большое количество различных моделей лазерных нивелиров, отличающихся по конструкции, по назначению и точности работы.
Наибольшее распространение лазерные нивелиры приобрели в строительстве при монтажных и отделочных работах, заменив привычные уровни, бечевки и т.п.
Также нивелиры классифицируют по двум признакам: по точности и по способу установки визирного луча в горизонтальное положение.

Группы нивелиров по точности

Высокоточный – средняя квадратическая погрешность на 1 км двойного хода – 0,5 мм. Примечание: при работе с этими нивелирами допускается длина плеч (расстояние от нивелира до рейки) до 50 метров.
Точный – средняя квадратическая ошибка на 1 км двойного нивелирования 3 мм. Примечание: допускается длина плеч до 75 – 100 метров.
Технический – ошибка 10 мм на 1км двойного хода. Примечание: Длина плеч допускается до 100 – 150 метров.
Точные и технические нивелиры могут изготавливать со зрительными трубами прямого или обратного изображения, допускается изготавливать с горизонтальным лимбом. Числа в шифре нивелира означают допустимую среднюю квадратическую погрешность, получаемую при нивелировании на 1 км двойного хода в мм.
Числа, стоящие впереди Н – номера последующих моделей. При наличии компенсатора к шифру нивелира добавляется индекс К, например Н–3К. Нивелиры типов Н–3 и Н–10 допускается изготовлять с лимбом для измерения горизонтальных углов с точностью до 5'. При наличии лимба к шифру нивелира добавляется индекс Л, например Н–10КЛ.
Условное обозначение нивелирной рейки состоит из буквенного обозначения РН, цифрового обозначения группы нивелиров, для которой она предназначена (для высокоточных нивелиров – цифра 05, точных – 3, технических – 10) и номинальной длины рейки. В обозначении складных реек и (или) реек с прямым изображением оцифровки шкал после указания номинальной длины добавляют соответственно букву С и (или) П. Пример условного обозначения нивелирной рейки к техническим нивелирам, номинальной длиной 4000 мм, складной, с прямым изображением оцифровки шкалы: РН–10 – 4000 СП.
По установке визирного луча:
• Уровенный нивелир (с цилиндрическим уровнем)
• Нивелир с самоустанавливающейся линией визирования (с компенсатором)
Уровенный нивелир – нивелиры, у которых линию визирования устанавливают по цилиндрическому уровню, скрепленному со зрительной трубой. Нивелиром с уровнем при трубе является, например, нивелир Н-3.
В настоящее время широкое применение находят геодезические приборы (нивелиры, теодолиты и др.), в которых уровень заменяется автоматическим устройством – компенсатором наклона визирной оси, или «регулятором» положения визирной оси.
Нивелир снабжается только круглым уровнем для грубого приведения визирной оси в горизонтальное положение, горизонтальность линии визирования обеспечивается с необходимой точностью автоматическим компенсатором наклона. Компенсаторы наклона позволяют повысить точность и производительность труда, дают возможность работать на неустойчивых грунтах.
Практически все современные нивелиры являются самоустанавливающимися.
