Разбивка осей тахеометром Leica FlexLine TS06/09

Геодезическая разбивка - это перенос характерных точек, например, строительных осей или трасс, с чертежа в натуру. Цель разбивки заключается в точном переносе проекта "с бумаги" на местность. Во время разбивочных работ углы, расстояния и превышения не измеряют, а откладывают на местности с высокой точностью. В этом заключается принципиальное отличие разбивочных работ от геодезической съемки.

Вынесение проектов инженерных сооружений в натуру носит название «разбивка сооружений». В процессе строительства геодезистами решаются задачи построения разбивочных сетей, вынесения на местность разбивочных осей и элементов конструкций, обеспечение соответствия геометрических параметров здания или сооружения его проектным размерам, контролируется качество производства строительно-монтажных работ.

Рассмотрим выполнение разбивочных работ на примере электронного тахеометра Лейка серии ТС06. Прикладная программа РАЗБИВКА применяется для выноса в натуру проектных точек. Эти точки называют разбивочными. Координаты разбивочных точек должны быть в файле проекта или могут вводиться с клавиатуры. В ходе работы это приложение постоянно выводит на дисплей отклонения текущего положения от проектного.

Способы Разбивки

Проекты можно выносить в натуру следующими способами: полярным, методом перпендикуляров или методом прямоугольных координат.

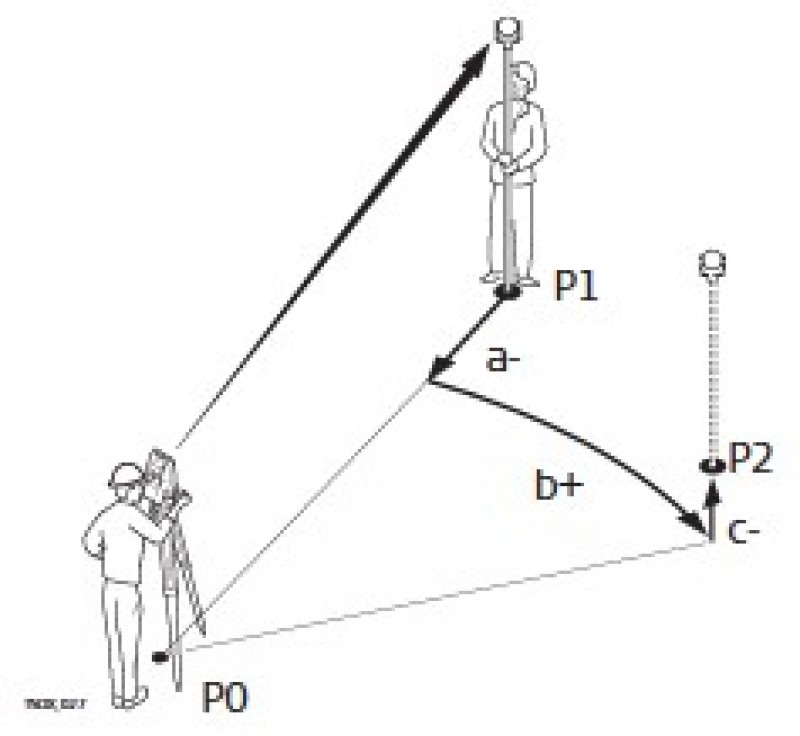

Полярный метод

В этом способе положение определяемой точки P2 находят на местности путем отложения от направления P0-P1 угла и расстояния. Разбивочный угол α находится как разность дирекционных углов αP0-P1 и αP0-P2, вычис­ленных как и расстояние из реше­ния обратных задач по координатам точек P0, P1 и P2. Этот метод является основным в электронных тахеометрах.

P0  - Точка установки инструмента (станция) P1  - Текущее положение отражателя P2  - Проектное положение выносимой в натуру точки a-   -   : Расхождение в горизонтальных проложениях b+  - ∆Hz: Расхождения в направлениях c+  -   : Отклонение по высоте

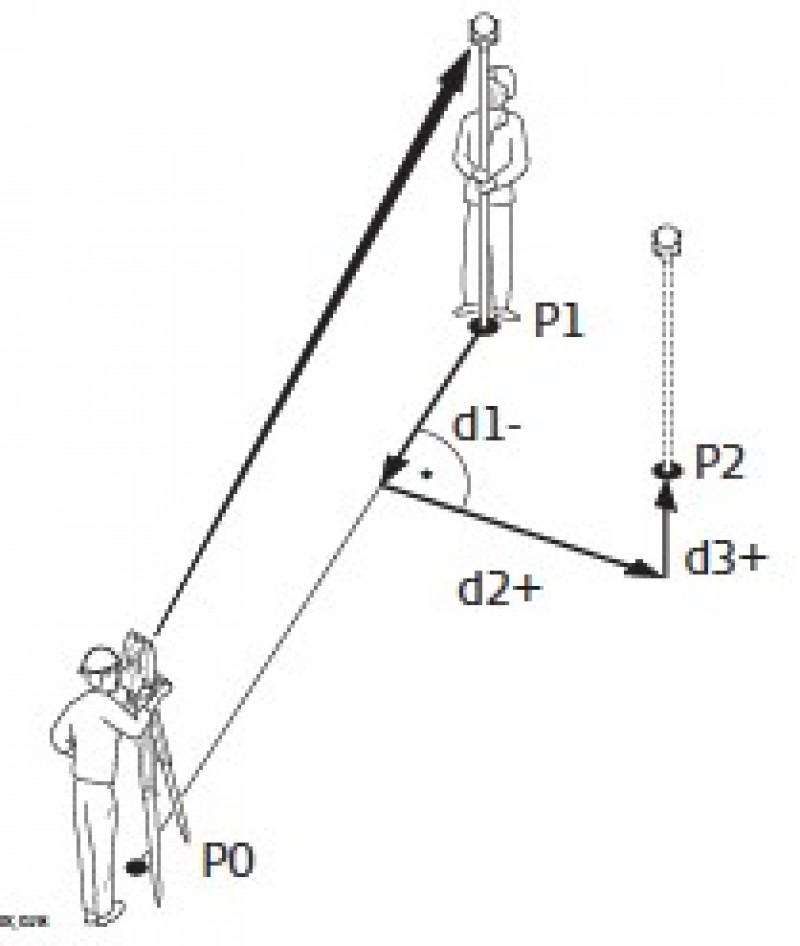

Метод перпендикуляров

При этом методе разбивки откладываются расстояния в створе от точки P0 до P1 и по перпендикуляру от створа до точки P2.

P0  - Точка установки инструмента (станция) P1  - Текущее положение отражателя P2  - Проектное положение выносимой в натуру точки d1-   ∆Вдоль: Отклонение в продольном направлении d2+  ∆Поперек: Отклонение в поперечном направлении d3+  ∆H: Отклонение по высоте

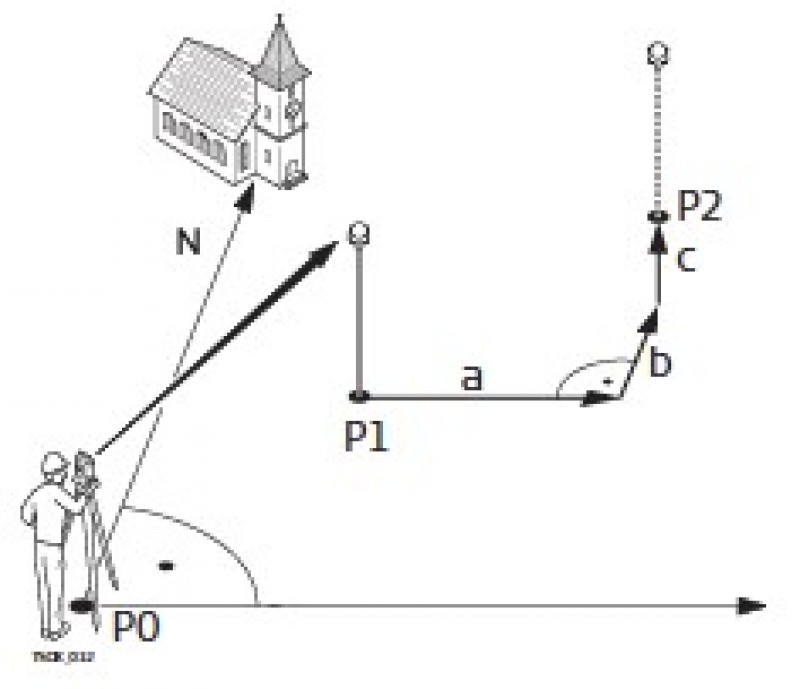

Метод прямоугольных координат

В этом методе расстояния откладываются по направлениям Север и Восток не зависимо от того по какому направлению ориентирован прибор как в случае с методом прямоугольных координат.

P0  - Точка установки инструмента (станция) P1  - Текущее положение отражателя P2  - Проектное положение выносимой в натуру точки a ∆Y: Отклонение от проектного положения по оси b ∆X: Отклонение от проектного положения по оси Х c ∆H: Отклонение по высоте

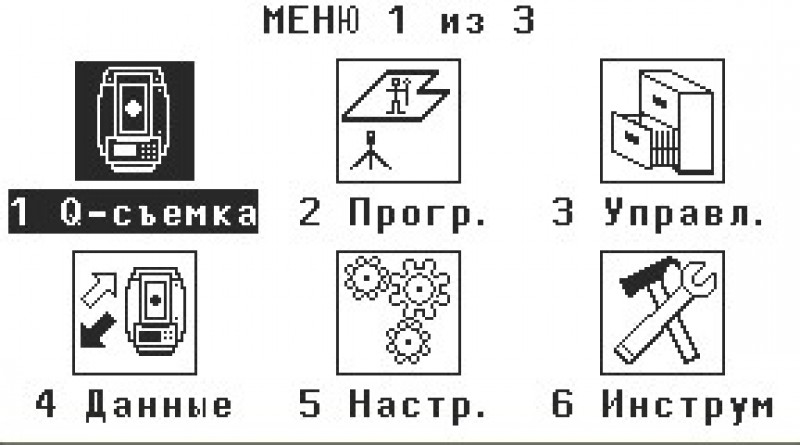

Для входа в меню разбивки выполните следующие действия:

1. Выберите Прогр. в Главное Меню.

2. Выберите Разбивка в подменю Программы.

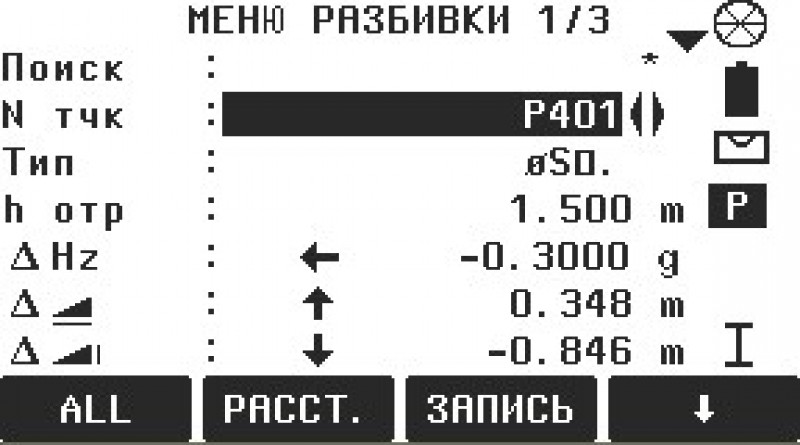

Меню разбивки содержит

Поиск – Поиск нужной точки по ее идентификатору. После ввода данных в это поле будет запущен поиск точек, отвечающих заданному критерию, с выводом на дисплей найденных точек в строку № тчк. Если поиск не даст результатов, то вновь будет открыто окно поиска точек.
Тип – Индикация типа выбранной точки, измеренная или твердая точка.
Δ Hz – Отклонение по углу: имеет знак + , если проектное положение разбивочной точки находится справа от точки установки отражателя.
 – Горизонтальное отклонение: имеет знак +, если проектное положение точки находится дальше точки установки отражателя.
 – Отклонение по высоте: имеет знак +, если проектное положение точки находится выше точки установки отражателя.
ΔВдоль – Продольное отклонение: имеет знак +, если проектное положение точки находится дальше точки установки отражателя.
ΔПоперек – Поперечное отклонение: имеет знак +, если проектное положение точки находится справа от точки установки отражателя.
Δ H – Отклонение по высоте: имеет знак +, если проектное положение точки находится выше точки установки отражателя.
Δ Y – Отклонение по Y (на восток): имеет знак +, если проектное положение точки находится справа от точки установки отражателя.
Δ X  – Отклонение по Х (на север): имеет знак +, если проектное положение точки находится дальше точки установки отражателя.
Δ H – Отклонение по высоте: имеет знак +, если проектное положение точки находится выше точки установки отражателя.

Для выполнения измерений и проверки в какую сторону нужно откладывать расстояние нажмите на Расст. (F2), если нужно одновременно с измерением записать полученный результат например если вы делаете исполнительную съемку ранее вынесенных точек тогда нажмите ALL (F1), а для выхода из программы нажмите ESC (F4).
