Руководство по монтажу системы вентиляции с использованием пластиковых воздуховодов

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

С развитием химической промышленности на смену многим металлическим конструкциям пришли их аналоги из полимеров. При строительстве индивидуальных малоэтажных домов приоритетным становится монтаж пластиковых воздуховодов вентиляции. Их технические качества и технологические плюсы обеспечивают превосходство над используемыми ранее вариантами.

Мы расскажем о специфике устройства системы вентилирования из полимерных труб. Познакомим с сортаментом, дадим рекомендации по выбору. Самостоятельные домашние мастера у нас найдут информацию о вариантах разводки и способах соединения.

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

Потребителю предложены:

Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30 о до +70 о Цельсия. Применяются преимущественно в бытовом и жилищном строительстве для отапливаемых и холодных помещений. ПВХ – негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Плохо переносит морозы, при температуре 15 о ниже нуля теряет свои свойства.

Фторопластовые вентиляционные каналы (ПТФЭ) обладают высокой термостойкостью, выдерживают нагревание до 260 о Цельсия. Воздуховоды используют для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных ингредиентов. Фторопласт применяется в промышленности для изготовления сетей вентиляции высокой прочности.

Воздуховоды из полипропилена (ПП) выделяются доступной ценой, хорошо противостоят агрессивным компонентам воздушной среды: кислотам, щелочам.

Полиэтиленовые трубы (ПЭ или ПВД, ПНД) отличаются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал проявляет нейтральный характер, не вступает во взаимодействие даже с кислотами. Полиэтилен не выделяет вредных веществ, считается абсолютно безвредным.

Трубы из полиэтилена рассчитаны на длительный срок эксплуатации. Внутренние гладкие поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали ПП технически устаревшим материалом. В российской торговой сети все еще можно приобрести воздуховоды из полипропилена.

Трубы из полипропилена используются в магистралях для перемещения агрессивных газов, вызывающих коррозию металла

Покупка изделий из данного материала в жилой дом будет оправдана для применения в подсобных помещениях или при недостатке бюджетных средств.

Сортамент по типоразмерам и форме сечения

Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:

• круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
• прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускная способность круглых вентиляционных каналов возрастает с увеличением диаметра. КПД трубы с диаметром 125 мм в 1,5 раза выше трубы с диаметром 100 мм, а трубы с диаметром 150 мм выше «сотки» уже в три раза.

Поливинилхлоридные трубы нельзя использовать для транспортировки воздуха с температурой более 50 градусов Цельсия. Диаметр воздуховода не должен быть меньше диаметра выходного отверстия канала. В противном случае снижается пропускная способность канала

Воздуховод круглого сечения 100 мм работает с той же производительностью, что и короб размером 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60 × 204 мм практически эквивалентны по пропускной способности воздуха.

Круглая труба 200 мм выпускается без широкого набора соединительных частей. Воздуховод с прямоугольным сечением 90 × 220 мм соответствует круглой трубе с диаметром 150 мм, но применяется на практике редко из-за высокой стоимости.

Завоевать авторитет у застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики как:

• способность поглощать шум и тепло;
• идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
• отсутствие коррозии, дающее возможность прокладки труб в помещениях с высокой влажностью;
• индифферентность по отношению к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
• стенки, обработанные антистатиком, препятствующие накоплению электрических зарядов, оседанию пыли внутри канала;
• достаточная прочность и небольшой вес;
• простой и понятный процесс сборки укрупненных узлов и пространственных систем;
• изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
• относительно доступная цена.

Из недостатков ПВХ труб можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Жесткие воздуховоды изготавливают способом отливки и застывания в формовочой опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: компании ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки комнат, часто воздуховоды прячут за гипсокартоном с последующей отделкой.

Небольшая высота полимерных коробов помогает уменьшить пространство между плитой перекрытия и подвесным потолком. Тем самым сохранить приемлемую высоту помещения и его кубатуру.

Устройство вентиляции из полимерных  труб

При соблюдении определенных правил монтаж воздуховодов из ПВХ проходит быстро и легко. Немалая роль в этом принадлежит способам стыковки отдельных деталей. Предлагается огромный выбор соединительных частей: углов, отводов, тройников, заглушек. При выходе из строя одной детали ее легко демонтировать и заменить новым элементом.

Применение теплоизоляционных укрытий

В неотапливаемых помещениях полимерные каналы оборачивают теплоизоляционными материалами. В противном случае трубы зимой покроются снежной изморозью.

В качестве утеплителя применяются:

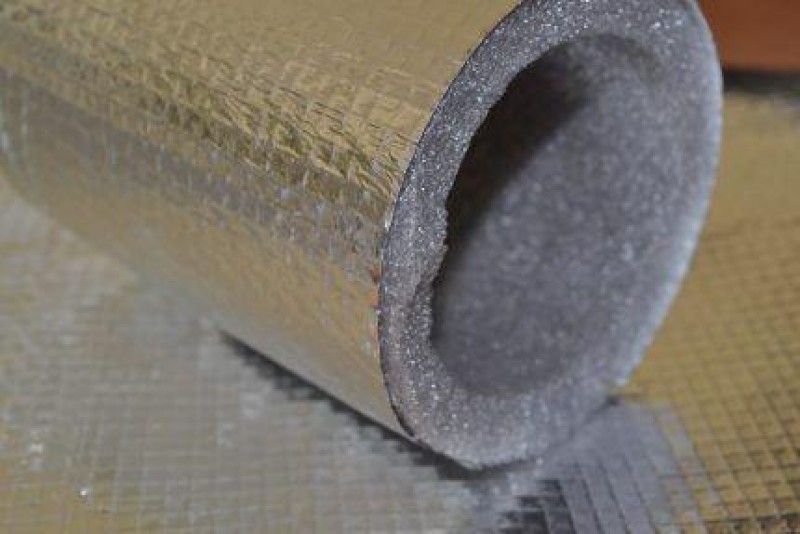

• вспененный полиэтилен, с одной стороны покрытый фольгой, с другой промазанный клеевым составом;
• слой каучука с такими же покрытиями, этот материал значительно дороже первого.

Перед теплоизоляцией поверхность воздуховода очищается от пыльного налета и грязи. Швы герметизируются специальной фольгированной лентой.

Теплоизоляция из вспененного полиэтилена инертна к вредным воздействиям. В торговой сети представлена в сшитом и несшитом виде. Первый не имеет дополнительных молекулярных связей и менее прочен, чем второй

Сшитый полиэтиленовый теплоизолятор изготовлен по специальной технологии, создающей линейные и поперечные молекулярные связи. Материал очень прочный, эластичный, не теряющий форму после сдавливания.

Теплоизоляция из вспененного каучука имеет микропористую структуру. Материал устойчив к агрессивной среде, отлично сохраняет тепло. Имеет фольгированный слой, препятствующий уходу тепла, обеспечивает шумоизоляцию. Благодаря высокой температуре воспламенения защищает от огня легковоспламеняющиеся материалы.

Для теплоизоляции объемных воздуховодов, особенно при уличной прокладке трасс, используют плиты из минеральной ваты.

Проектные и подготовительные работы

Перед началом  проектных работ следует определиться с выбором системы вентиляции.

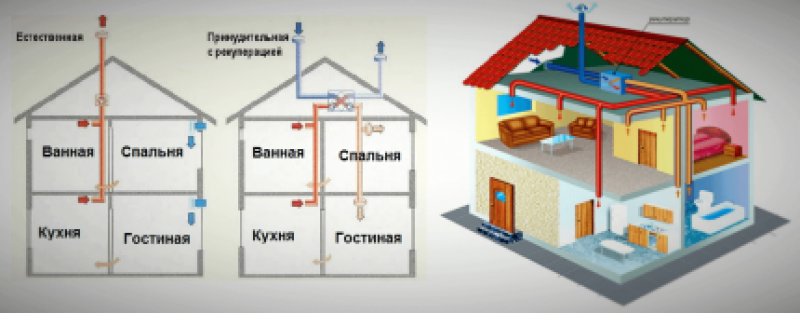

Она бывает трех типов:

• приточно-вытяжной с циркуляцией воздуха за счет естественной гравитации;
• приточно- вытяжной с механическим побуждением движения воздушных потоков;
• комбинированной с использованием первого и второго типа.

Естественная циркуляция воздуха зависит от погодных условий. В жаркое время года, когда температура внутри дома и на улице выравнивается, требуется включение втягивающей силы за счет установки в каналах электрических вентиляторов. В продаже имеются приборы, ориентированные на установку в системе вентиляции из полимерного пластика.

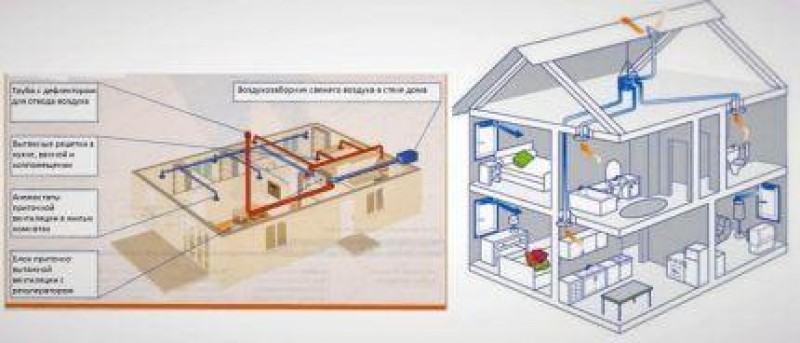

При создании естественной вентиляции в системе не устанвливают вентиляторы и электродвигатели, что значительно удешевляет монтаж и эксплуатацию  оборудования.  Механический блок вентиляции, установленный  на чердаке, равномерно распределяет свежий воздух по всему дому, предварительно подогрев его в рекуператоре за счет тепла уходящего воздушного потока

Монтаж ведут по заранее разработанному проекту вентиляции. Сложная структура вентиляционного комплекса потребует обращения к профессиональным проектировщикам, которые подскажут, как собрать пластиковую систему вентиляции.

Для точного расчета площади воздуховодов и их расположения нужно обладать определенным набором знаний. Учитывать установленные нормативы и производить вычисления по определенному алгоритму.

Выполнить рабочие чертежи несложной вентиляционной установки собственными силами возможно человеку, способному самостоятельно изучить основные нормы и правила проектирования.

Расчет сечения воздуховодов

Для расчета параметров элементов системы вентиляции следует руководствоваться указаниями СП 54.13330, СП 60.13330, СанПиН 2.1.2.2645.

Для самостоятельного определения размеров и количества воздуховодов, вентиляторов и их мощности проще всего выполнить расчет параметров, применяя норматив расхода воздуха на 1 кв. м. площади дома, равный 3 куб. м/час. При этом кратность воздухообмена и число людей не принимаются во внимание

Предлагается три способа подсчета:

• по числу полной оборачиваемости воздуха в помещении за 1 час;
• по санитарным требованиям;
• по общей площади комнат.

Кратность воздухообмена для жилых комнат – 1 раз/час.

Кухня с газовой 4-х конфорочной плитой – 90 м 3 /час плюс добавочные 100 м 3 /час.

Кухня с электрической плитой – 90 м 3 /час.

Ванная, туалет – 25 м 3 /час.

Помещение с отопительным котлом на твердом топливе – 1 + 100 м 3 /час.

Котельная с газовым агрегатом – 3 + объем воздуха на сжигание топлива.

Алгоритм расчета по кратности воздухооборота

Для определения диаметров воздуховодов находят нормативный часовой расход воздуха по каждому помещению и в целом по притоку и оттоку в системе:

Объем воздуха в каждой комнате будет равен ее кубатуре. Для его определения умножают длину помещения на ширину и высоту.

Учитывают нормативные значения оборачиваемости воздуха для каждого помещения и определяют часовой расход воздуха.

Полученные результаты округляются в большую сторону и суммируют отдельно по притоку воздуха и его удалению.

Соблюдение баланса прихода и ухода воздуха – основа расчета.

Полученные общие часовые расходы воздуха используют для определения размеров основного приточного и вытяжного каналов .

Задаются требуемой скоростью воздуха — 3-4 м/сек.

По диаграммам в нормативных справочниках находят нужный диаметр трубы.

По специальным таблицам там же можно найти короб эквивалентного сечения.

Рабочие чертежи и схема подскажут, как собрать пластиковую систему вентиляции в соответствии с запроектированной мощностью. Из выполняют самостоятельно по данным произведенного расчета.

По чертежам определяется общая длина воздуховодов, количество прямых участков, поворотов, требуемых тройников, переходников и крепежных деталей. По расчетным данным приобретаются вентиляторы, фильтры и обратные клапаны

Отмечаются конкретные места расположения вентканалов, наносятся осевые линии , размечаются точки крепления воздуховодов. Наличие чертежей обеспечивает точную разметку прохождения вентиляционных каналов, пробивку отверстий в стенах и перекрытиях.

Соединительная фурнитура и устанавливаемое оборудование

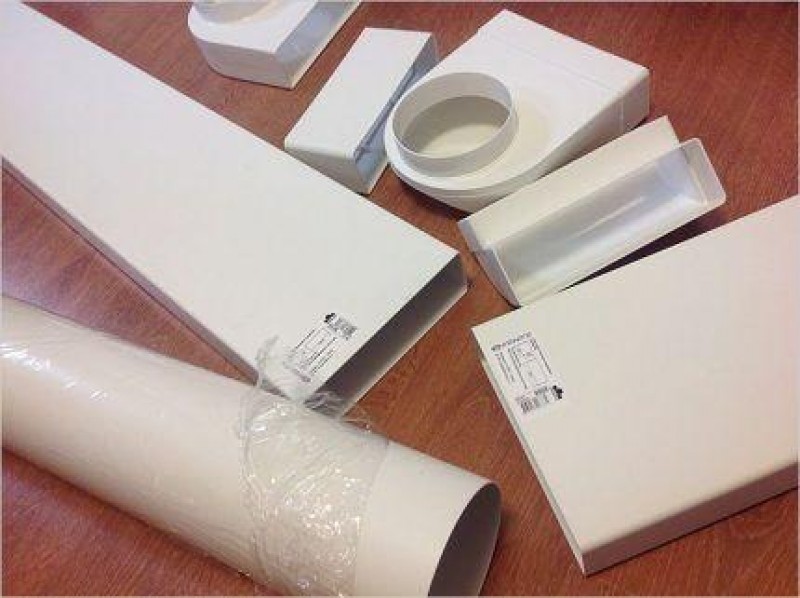

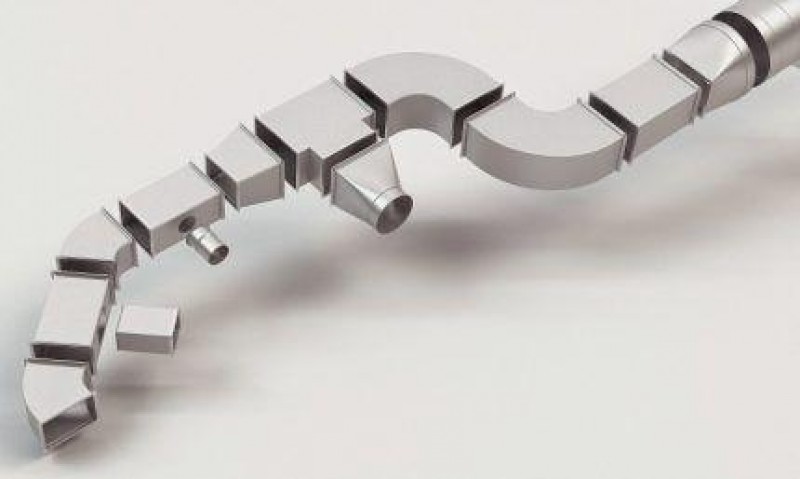

Для соединения прямолинейных деталей в пространственную разветвленную сеть применяют типовые фасонные части:

• обратные клапаны;
• тройники – фитинг с тремя отверстиями, соединяет две детали основного канала, к третьему выходу присоединяется боковое ответвление;
• крестовины – для подключения двух боковых ветвей;
• переходники с круглой трубы на прямоугольную, с одного размера на другой;
• отводы для поворота вентиляционного канала;
• соединительные муфты;
• заглушки и решетки.

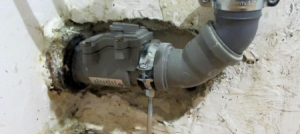

Обратный клапан в вентканалах контролирует движение воздуха в нужном направлении. Он не дает возможности появиться обратной тяге. Конструкция обратного клапана очень проста: лопасть открывается при движении воздушного потока в установленном проектом направлении, при обратном перемещении перекрывает проход канала.

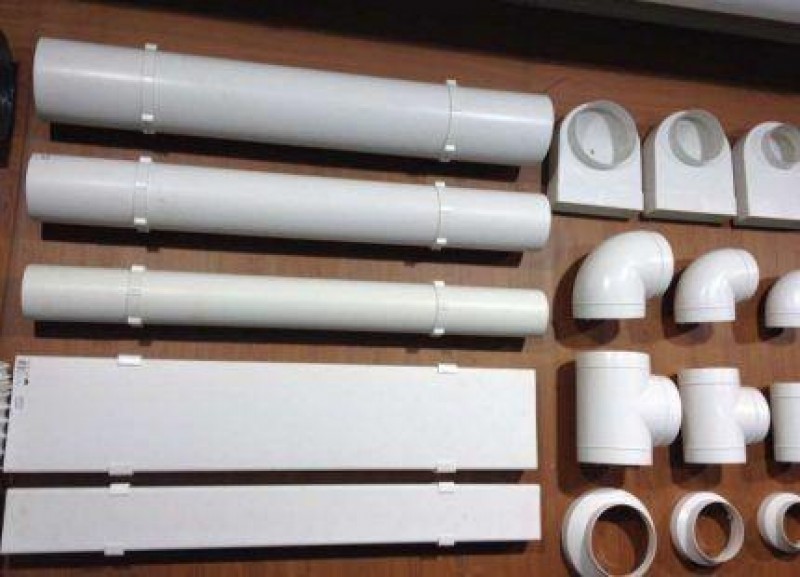

Полностью укомплектованный набор необходимых соединительных деталей позволяет быстро и легко собирать участки вентиляционной сети. Рекомендуется приобретать фасонные части с небольшим запасом — 10-15 % от общего количества

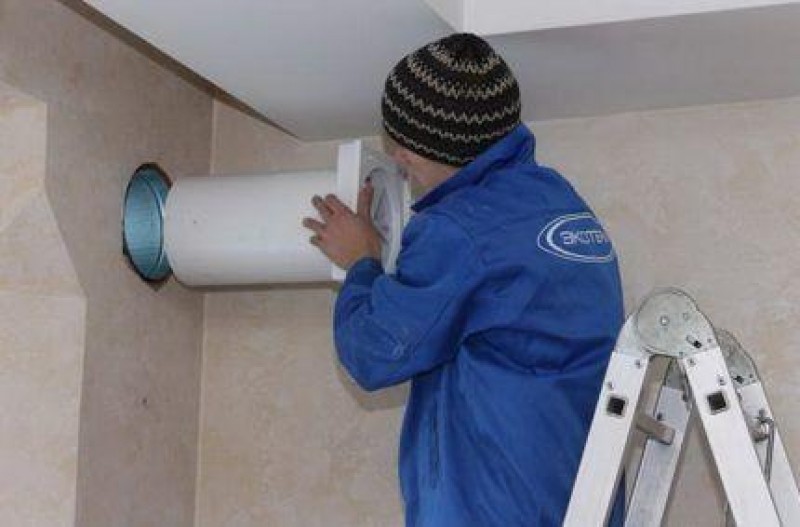

На приточных воздуховодах ставят фильтры очистки воздуха от пыли и мелкого мусора. При недостатке естественного притока свежего воздуха через окна и форточки в стенах здания монтируют приточные клапаны .

За счет разницы давления внутри и снаружи здания уличный воздух будет поступать в помещение в гравитационных вентиляционных сетях. Однако ее работа может прерваться в летний период, когда давление за окном и в помещении выравнивается. Для создания стабильной системы вентиляции, не зависящей от погодных условий, в систему вентиляционных каналов устанавливают приточные или вытяжные вентиляторы.

Для подогрева приточного воздуха в холодное время года в чердачных помещениях дома устанавливают рекуператоры . Принцип их работы заключается в передаче тепла удаляемого воздушного потока вновь поступившему объему воздуха.

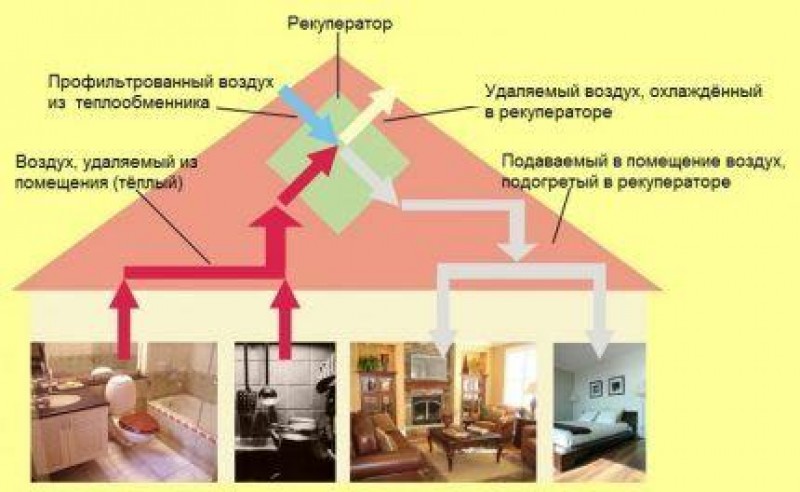

Рекуператор позволяет экономить средства на отопление. Принцип работы прибора: отработанный воздух проходит через теплообменник и частично отдает свою тепловую энергию входящему воздушному потоку. В качестве нагревательных элементов используются детали из материалов с высокой теплоемкостью

Для вытяжки от кухонной плиты монтируется отдельный вытяжной канал. Вентиляционные решетки в комнатах оборудуются обратными клапанами. Технологический процесс, выполняемый бригадой профессиональных монтажников, мало чем отличается от монтажа пластиковой вентиляции своими руками.

Изложенный ниже порядок создания вентиляционной системы частного дома можно считать руководством к действию для любителей все делать собственными силами.

Монтаж комплекса вентиляции из полимерных труб

На подготовительном этапе заготавливают весь сортамент деталей согласно проектной спецификации. Для страховки увеличивают запас фитингов и крепежных элементов на 10 процентов.

Понадобится несложный набор инструментов:

• для резки пластиковых труб и коробов ножовка по металлу или дереву, для ускорения работы — маленькая пила «болгарка»;
• перфоратор для сверления отверстий в стенах и потолках;
• наждачная бумага, клей, герметик, монтажный скотч;
• рулетка, маркер;
• шуруповерт.

Начинают работу со сборки укрупненных узлов, используя весь арсенал фасонных частей. Основным элементом собираемых модулей и воздуховодов является прямолинейный короб или труба с типовыми размерами. Круглые трубы и прямоугольные короба из ПВХ имеют длину в интервале от 0,35 до 2,5 метров.

Для ровной нарезки на поверхности короба или трубы чертят точную линию распила. Можно использовать лазерный инструмент. Пилят строго по намеченной линии. После резки остаются гладкие торцы без заусенцев и шероховатостей.

Крупную секцию прикладывают к стене или потолку, уточняют привязку, места креплений и фиксируют в проектном положении.

При разводке труб следует учитывать, что каждый угол поворота снижает КПД системы. Чем меньше общая длина воздуховодов, тем выше их производительность. Для прокладки воздуховодов в частном доме лучше использовать прямолинейные детали длиной 2,5 метра, чтобы не делать лишних соединений.

Скорость воздуха в каналах с круглым сечением выше, чем в прямоугольных коробах. Но для экономии места чаще используют плоские коробки.

Для страховки от образующегося конденсата в трубах делают дренажные отверстия. Для удаления капель росы горизонтальным каналам придают уклон 0,01-0,015.

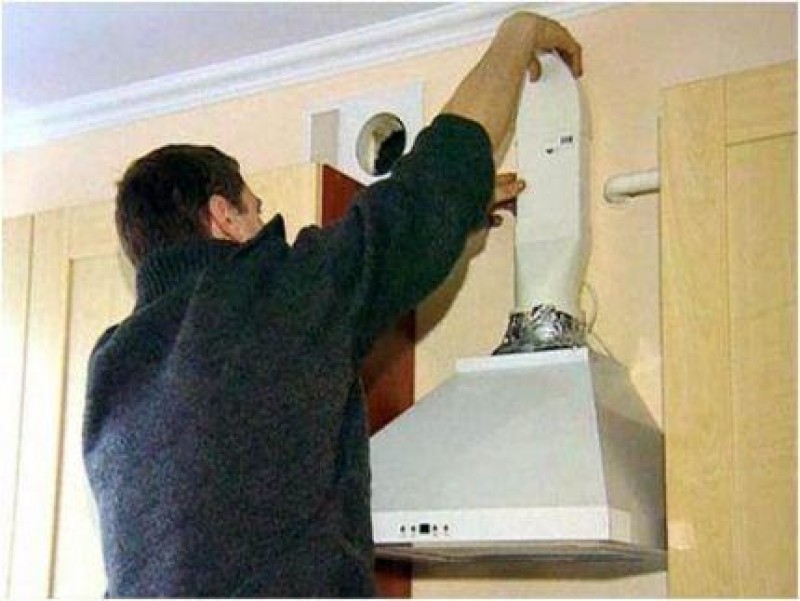

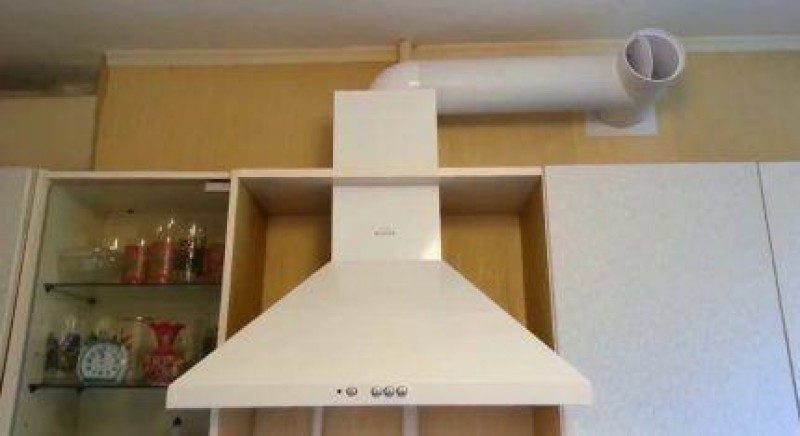

Кухонную вытяжку соединяют с вытяжным каналом посредством переходника с круглого на прямоугольное сечение. Место присоединения герметизируют силиконовой мастикой.

Вытяжка должна быть расположена недалеко от выходного отверстия вытяжного канала, тем самым сокращая потери скорости удаления кухонных испарений. Рекомендуемый диаметр вытяжного канала — 125 мм. Мощность вытяжной установки порядка 200-300 куб.м./час. Высота вытяжки от поверхности электрической плиты — 65-75 см, газовой — 75-80 см

Для прохода через стену воздуховод помещают в муфту. Выходы каналов закрывают декоративными решетками. Провисание воздуховода не должно быть больше 50 мм.

Разводка вентиляционных  каналов в малоэтажном доме

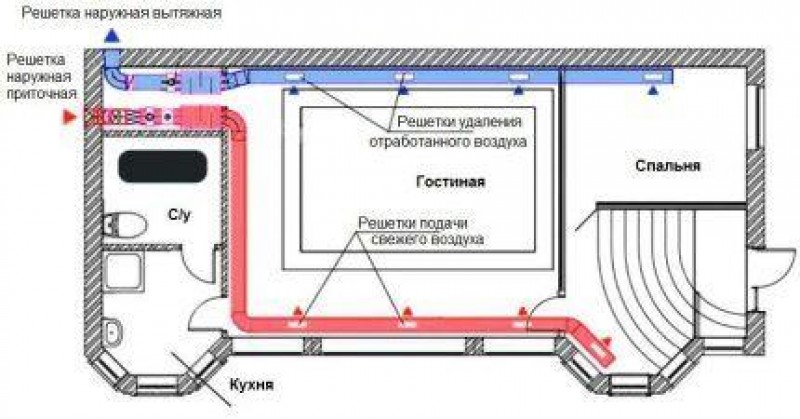

На примере типового жилого дома можно узнать, как собрать систему вентиляции из пластика ПВХ.

В двухэтажном коттедже со стандартным набором комнат требуется прокладка одного вертикального вытяжного канала с тройниками для подключения боковых отводов в жилые комнаты. С помощью этого пластикового воздуховода душный воздух из спален и гостиной будет транспортироваться в чердачное помещение.

Рядом спускается с чердака на первый этаж такой же приточный канал с разводкой боковых ответвлений по зонам подачи свежего воздуха на замену удаленному.

Для кухни предусматривают два воздуховода:

• отдельный вытяжной канал для вытяжки над плитой, идущий с первого этажа в чердачное помещение;
• обычный вытяжной канал.

Автономные вытяжные каналы протягивают в санузлы для удаления испарений из ванной и воздуха из туалета.

Вытяжка подключается к вентканалу через тройник и обратный клапан со смещенной осью. Когда вытяжка отключена, клапан открыт, воздух в канал из кухни удаляется мимо него. При включенной вытяжке клапан перекрывает входное отверстие, кухонные испарения не поступают в помещения

В сортаменте соединительных деталей пластиковых воздуховодов имеются пластмассовые держатели круглой формы для крепления труб к плоской поверхности.

Для коробов предусмотрены крепления прямоугольной формы соответствующих размеров.

Процесс установки:

• в стене или потолке с помощью перфоратора высверливается отверстие:
• с помощью дюбелей и саморезов закрепляют держатели или кронштейны.

Пластиковые крепежные элементы работают как защелки, плотно обхватывая закрепляемый элемент. В качестве креплений к потолку можно использовать металлические подвесы для гипсокартона.

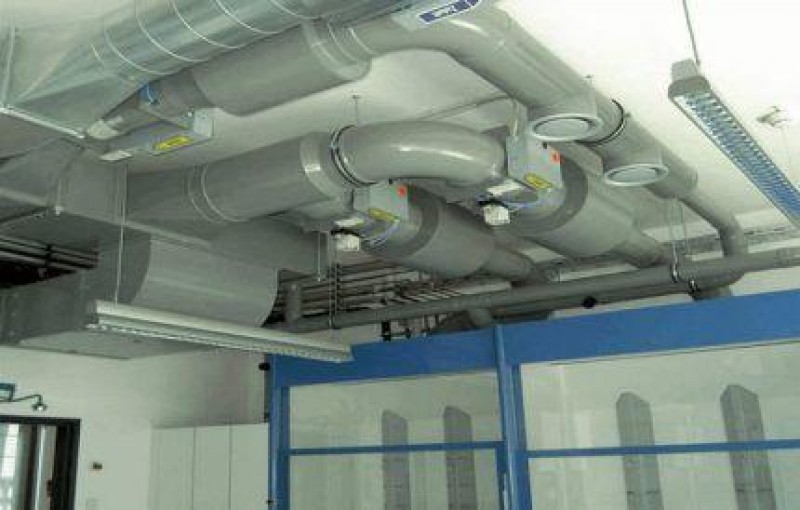

На воздуховодах, проходящих под потолком , также устанавливаются тройники и отводы для подачи или удаления воздуха из разных зон жилого дома.

Все каналы выводятся на чердак и там с помощью гибких круглых воздуховодов соединяются с внутренним блоком системы. Переходники для присоединения чердачных круглых труб размещают под потолком последнего этажа.

Все соединения рекомендуется заделать силиконовым герметиком, чтобы исключить потери воздуха. Если короба закрываются подвесным потолком, все места стыковок дополнительно герметизируются монтажным скотчем. Подвесные крепления прикручиваются к потолку с помощью саморезов и дюбелей

В зависимости от выбранного способа вентилирования на чердаке размещают одно мощное устройство, обеспечивающее вытяжку и приток воздуха во всем доме, или вентиляторы размещают в каждом воздуховоде.

На холодном чердаке трубы обязательно утепляют. Высоту выноса вентиляционных каналов относительно конька кровли определяют следующим образом: на чертеже проводят от конька кровли горизонтальную прямую, от нее вверх на 10 градусов рисуют еще один луч. Он и будет исковой высотой выноса вентиляционных труб. Если расстояние от конька кровли до вентиляционной трубы менее 150 см, она возвышается над коньком кровли на 50 см.

Силиконовый герметик для промазывания швов имеет белый цвет, сохраняет эластичность при высыхании. Для более надежной герметизации используют металлизированный скотч.

Для лучшей циркуляции воздуха в дверях помещений внизу оставляют свободное пространство.

Способы  соединения пластиковых труб

Полимерные трубы соединяют между собой несколькими способами:

• при помощи муфты, надеваемой или вставляемой в трубу;
• терморезисторными фитингами из специального полиэтилена с металлической спиралью;
• стыковой сваркой с помощью сварочного оборудования.

Терморезисторы разогревают с помощью электрического тока, полимер плавится, получают сварное соединение высокой степени герметичности и прочности.

С помощью паяльника с дисковым нагревательным элементом торцы полимерных труб разогреваются до состояния расплава. Затем их соединяют уверенным движением. После застывания в зоне шва формируется фактически монолитная структура

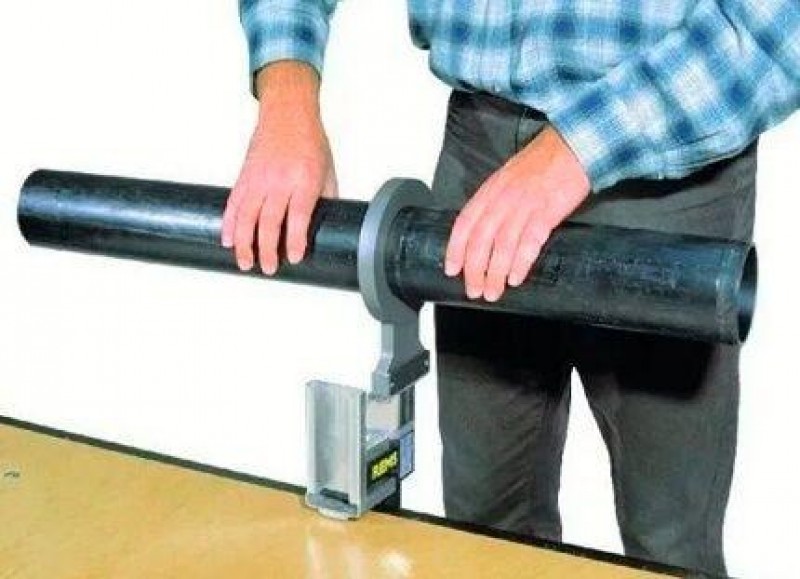

При стыковой сварке пластиковые поверхности плотно прижимают друг к нагревающему элементу, затем соединяют уверенным движением. На выходе получают сварной шов, по прочности не уступающий основному материалу.

В самостоятельной сборке рекомендуется для соединений использовать наиболее простой вариант – соединительные муфты. Для их установки потребуется паяльник для полимерных труб , так называемый «утюжок». Для разовой работы его практичнее взять в аренду.

Нормативные требования  к прокладке вентиляционных труб

Выполнение нормативных требований по привязке воздуховодов и к стенам и потолкам, друг к другу, инженерным сетям позволит осуществить монтаж без проблем и неприятностей при экспертной приемке работ.

Расстояния между креплениями  не более одного метра. Исключается контакт с металлическими деталями подвесного потолка, чтобы на него не передавались шум и вибрация.

Мощность вытяжного вентилятора, устанавливаемого в помещениях дома, можно определить по объему комнаты и кратности воздухообмена

Отклонение канала по вертикали допускается не более 2 мм на 1 метр трубы.

Минимальное расстояние до инженерных сетей — 250 мм. До электропроводки — не менее 300 мм.

Наименьшее расстояние между двумя круглыми воздуховодами – 250 мм. Разъемные соединения размещают на расстоянии не менее 100 мм от от мест прохода через стены и перекрытия.

Разрешается объединять каналы ванной, санузла, технических помещений с установкой обратных клапанов.

Для отопительных котлов и камина применение пластиковых труб запрещается.

Сборка пластиковых элементов в крупные блоки и пространственные конструкции под силу даже неопытному мастеру с минимальным набором инструментов. Это касается вентиляционных систем с естественной циркуляцией воздуха без монтажа специальной сложной техники и блоков автоматики.

Для сооружения сложной системы с установкой вентиляционного оборудования, узлов рекуперации, блоков управления возможно придется обращаться за помощью к монтажников из организации, специализирующейся на сборке вентиляционных и отопительных систем.

В любой системе даже самой простой важен точный расчет параметров, наличие рабочих чертежей или схем размещения и крепления воздуховодов, установки вентиляционной техники.

Подводя итоги, можно сказать,что перечень достоинств полимерных труб намного превосходит их недостатки. Это является решающим моментом в выборе материала для монтажа системы вентиляции.

Легкость конструкций, унификация деталей, несложный монтаж вывели пластиковые воздуховоды на передовые позиции в оборудовании малоэтажных жилых домов, бытовых и технических помещений, невысоких зданий общественного назначения.
