Вентиляция конька кровли: виды + руководство по монтажу коньковых планок и аэраторов

Планируя работы по монтажу скатной крыши, вы скорее всего задавались вопросом, для чего нужна вентиляция конька кровли. Наверняка решали, как ее лучше сделать. Выясняли, зависит ли технология обустройства от типа кровельного покрытия.

Только правильно устроенная вентиляция в зоне конькового хребта обеспечит полноценное осушение кровельного пирога. Сформированные ею воздушные потоки отведут испарения от утеплителя, сохранив высоту его изоляционных качеств. Обдув предотвратит конденсацию на деревянных элементах и их разрушение.

Какие функции выполняет вентиляция конька?

Конек – это горизонтальный элемент, соединяющий два кровельных ската в их верхней части. Несмотря на кажущуюся простоту, чтобы обеспечить длительный срок эксплуатации кровли этот элемент должен выполнять сразу две функции:

• Не допускать проникновения в конструкцию кровли осадков, насекомых и птиц;
• Позволять пару и влажному воздуху беспрепятственно выходить из-под кровли на улицу.

Если задача по защите кровли от осадков и посторонних предметов очевидна, и большинство застройщиков ее выполняют, то про вентиляцию конька многие умудряются забыть.

Игнорирование требования по обеспечению вентиляции конька способно привести к самым тяжелым последствиям, вплоть до необходимости полного переустройства крыши.

Дело в том, что даже при хорошо выполненной пароизоляции утепленных скатов или чердачного перекрытия из дома в подкровельное пространство понемногу, но непрерывно попадает теплый воздух и пар. Далее теплый воздух и пар поднимаются наверх к своду кровли, который прикрыт коньком.

Если, дойдя до конька, этот воздух встретит препятствие и не сможет выйти на улицу, то он остынет и станет собираться в крупные капли. Вода в теплоизоляции в два раза снижает ее способность препятствовать тепловым волнам. Лужи на перекрытии как минимум превратятся в благоприятную среду для плесневого грибка и прочих гнилостных микроорганизмов.

Теплый, насыщенный влагой воздух не может покинуть помещение чердака. Из-за этого он конденсируется на стропильной системе, приводя к ее намоканию. Также избыточное тепло на чердаке приводит к подтаиванию снега на крыше и протечкам

Этот процесс будет повторяться бесконечно, и приведет к чрезмерной влажности в кровельной системе и в ограниченном крышей пространстве намоканию ее деревянных конструкций и утеплителя.

Неминуемыми последствиями работы в таком режиме является поражение деревянных конструкций синей гнилью и черной плесенью, металлического крепежа — ржой. Результатом станет потеря несущей способности и последующее разрушение.

Даже если вы считаете, что вентиляция кровли в вашем доме выполнена правильно, все равно периодически проверяйте состояние конструкций крыши, чтобы в нужный момент принять меры по дополнительной вентиляции и избежать тяжелых последствий

Чтобы не допустить такого сценария, конек в обязательном порядке должен обеспечивать свободную вентиляцию. Для этого в нем должны быть отверстия, через которые воздух из подкровельного пространства будет удаляться на улицу.

Если для кровли обеспечена хорошая коньковая вентиляция, то дело обстоит совсем иным образом.

Через коньковое ребро разгружаются два вида вентиляционных потоков. Во-первых, за счет перепадов температур идет постоянное движение воздуха внутри кровли от карниза до конька. Во-вторых, воздух и влага из помещения постепенно проникают на крышу через чердачное перекрытие и также поднимаются к коньку

Потоки теплого воздуха, которые различными способами попали в подкровельное пространство, поднимаются в самый верх к коньку и не встречая на своем пути сопротивления свободно выходят наружу, унося с собой лишнюю влагу. Таким образом, для кровли обеспечивается комфортный режим, а риск намокания утеплителя и заражения древесины грибком минимизируется.

Подготовка к установке вентилируемого конька

Существует несколько вариантов устройства вентилируемого конька, о которых будет рассказано чуть ниже. Но для того, чтобы любой из этих способов работал, еще на этапе монтажа кровельных скатов необходимо выполнить два важных условия.

Во-первых, независимо от того из какого материала изготовлена крыша, для обеспечения коньковой вентиляции необходимо оставить зазор между скатами шириной 5-10 см. Это пространство необходимо для свободного выгода воздуха из подкровельного пространства к коньку и вентиляционным отверстиям.

Для того, чтобы сделать оптимальный зазор между скатами ознакомьтесь с инструкцией завода-изготовителя конькового элемента. Если сделать слишком большой зазор, то коньковый элемент может его недостаточно перекрыть и в кровлю начнут попадать осадки

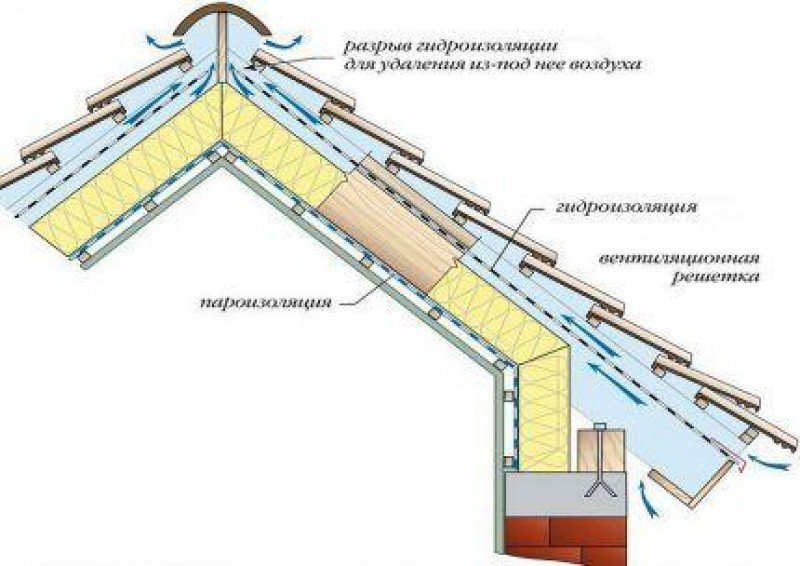

Во-вторых, если при устройстве кровли вы применяли гидроизоляционную пленку, то в районе конька эта мембрана также должна иметь продольный разрыв шириной 5-10 см. При использовании гидроизоляционной мембраны оставлять этот разрыв необязательно, т.к. этот материал способен пропускать через поры влагу наружу.

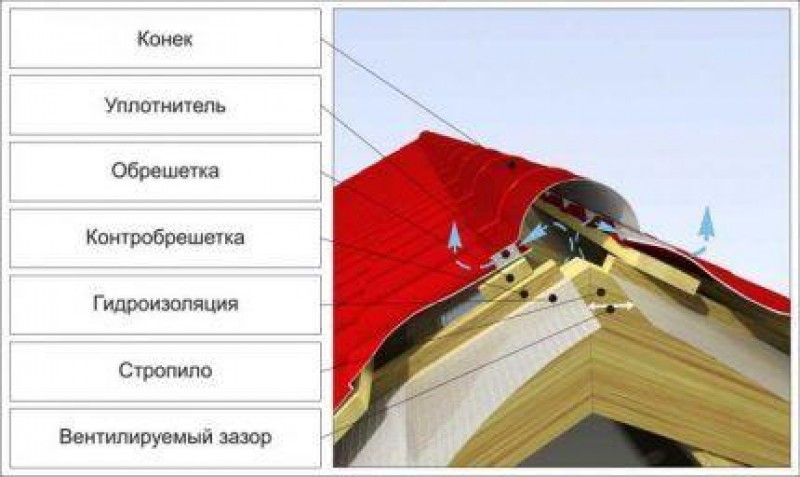

Воздух из чердачного помещения через разрыв в гидроизоляции попадает под конек и через отверстия с уплотнителем выходит на улицу. Если такого разрыва нет, то воздух не сможет выйти к коньку и останется на чердаке

Выполнение двух этих правил является непременным условием для работы коньковой вентиляции.

Варианты изготовления коньковой вентиляции

Кровельные материалы изобилуют разнообразием. Каждый из них, будь то металлическая, керамическая или мягкая черепица, профнастил, шифер или ондулин, имеют свои особенности. Конструкции кровли, собираемые для разных материалов, отличаются друг от друга. Поэтому, конструкции коньков и способы организации их вентиляции также разнятся.

В зависимости от кровельного материала и личных предпочтений застройщика обычно применяются три вида вентиляции конька:

• Вентилируемый конек на кровлях из волнистых материалов;
• Вентилируемый конек на кровле из мягкой черепицы;
• Вентиляция конька универсальными аэраторами с обычными или трубинными дефлекторами .

Все эти способы вентиляции эффективно работают. А выполнить любой вид коньковой вентиляции под силу даже дилетантам.

Установка конька на волнистых кровлях

Этот способ коньковой вентиляции является самым простым и дешевым.

Дело в том, что кровли из металлопрофиля, металлической и керамической черепицы, шифера и ондулина имеют волнообразную форму. Благодаря этому между кровельным материалом и планкой конька образуются щели, через которые воздух из-под кровли может свободно выходить.

Просто установив планку конька на металлочерепицу или любой другой материал с сечением в виде волн, вы обеспечите необходимые зазоры, для выхода воздуха с чердака на улицу

Поэтому для кровли из таких материалов монтаж вентиляционного конька можно выполнить всего в два этапа:

• установить уплотнитель или специальную коньковую ленту;
• поверх уплотнителя закрепить планку конька.

Уплотнитель и лента не позволяют попадать под кровлю снегу, сухим листьям, насекомым или птицам. Это особенно актуально, если кровля пологая, то есть имеет небольшой угол наклона или расположена в местности с частыми ветрами.

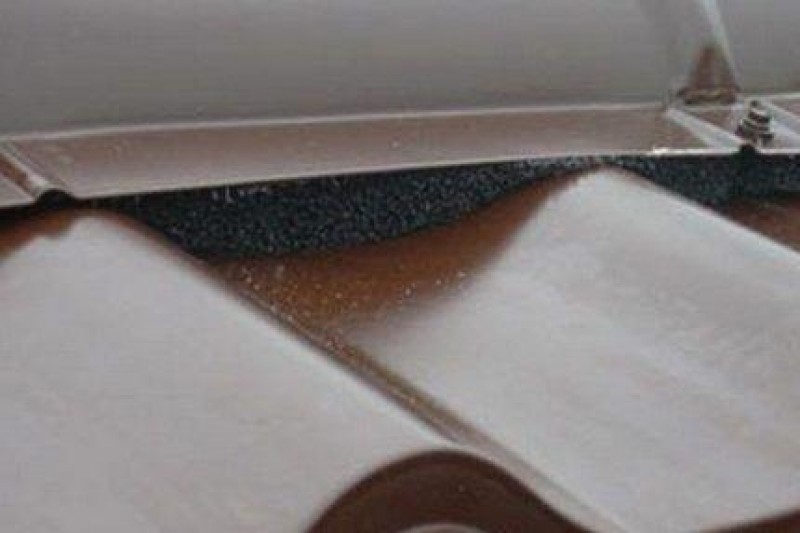

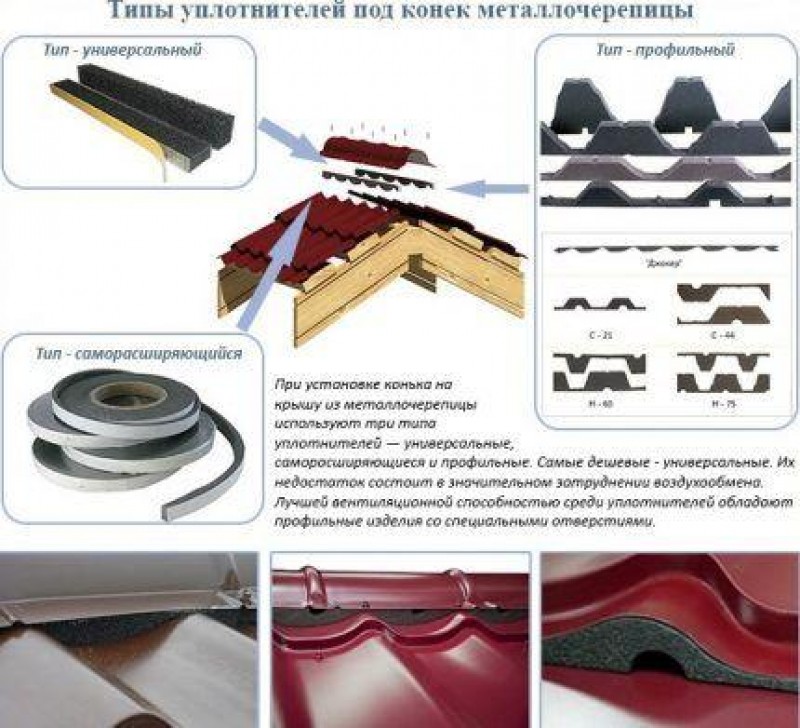

Благодаря широкому ассортименту сегодня можно подобрать подходящий уплотнитель для кровельного материала любой формы. Выбирая уплотнитель, предпочтение лучше отдать профильному типу, так как он плотнее прилегает к материалу и лучше пропускает воздух

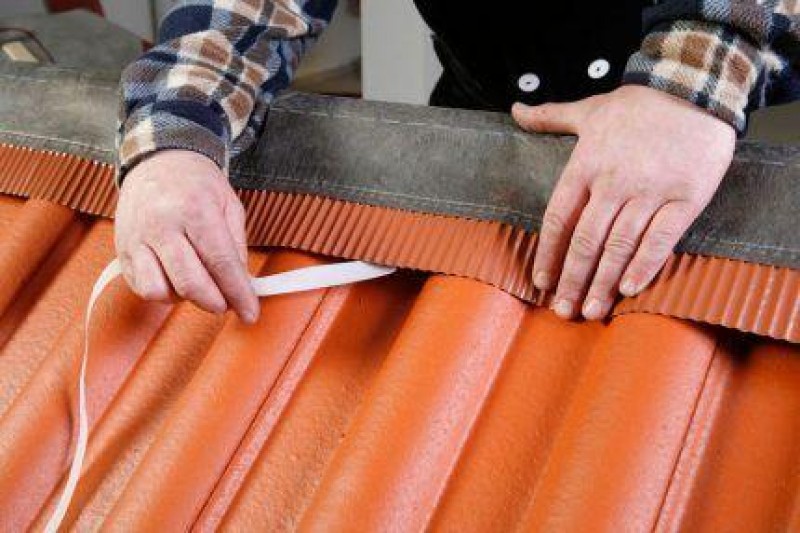

Конструктивно лента и уплотнитель представляют собой полоски из пористых материалов, которые хорошо пропускают воздух, но задерживают мелкие предметы. Для прочного крепления и исключения щелей уплотнитель и лента имеют клеящий слой.

При покупке ленты убедитесь, что ее ширины будет достаточно для размеров вашего конька. Устанавливая ленту, надежно приклеивайте ее к материалу кровли, чтобы исключить проникновение посторонних предметов

Надо отметить, что уплотнительные кровельные ленты начали применяться в отечественном индивидуальном строительстве сравнительно недавно. При этом их установка не является обязательным условием. Однако они отлично защищают подкровельное пространство от пыли, при этом нисколько не влияют на скорость и объем выходящих через них потоков.

В случае, когда широкой коньковой планкой перекрывается зазор между скатами с большим запасом, вероятность попадания под конек дождя или снега и без уплотнителей практически отсутствует.

Монтаж конька на гибкой черепице

Кровля, изготовленная из гибкой черепицы, является абсолютно плоской, поэтому, если на ней просто закрепить коньковые элементы, то вентиляционных зазоров, как на волнистых кровлях, не будет.

Процесс изготовления глухого не вентилируемого конька на кровле из мягкой черепицы подкупает своей простотой. Однако лучше сделать выбор в пользу именно вентилируемого конька. Это убережет от серьезных проблем в будущем

Если коньковыми плитками гибкой черепицы герметично перекрывается зазор, который оставляют между скатами для вентилирования, в верхушке фронтона выбирают вентиляционные выходы. Чаще всего это небольшие отверстия над прогонами скатной крыши или расположенные ниже фронтонные окна.

Для изготовления на кровле из гибкой черепицы вентилируемого конька необходимо установить аэрационную конструкцию, образующую продольный зазор между плоскостью ската и коньком.

Этот небольшой элемент почти не увеличит время монтажа кровли. Однако он обеспечит надежную вентиляцию и не допустит пагубных последствий

Существует два варианта сооружения вентилируемой коньковой конструкции:

• Установка на конек заводского аэратора;
• Изготовление вентилируемого конька своими руками.

Оба способа просты и гарантируют отличный внешний вид крыши с обустроенной и красиво оформленной кровлей. Установка конькового аэратора — это отличный способ, который позволит сэкономить время на монтажные работы и по умолчанию обеспечит защиту от попадания под кровлю посторонних предметов.

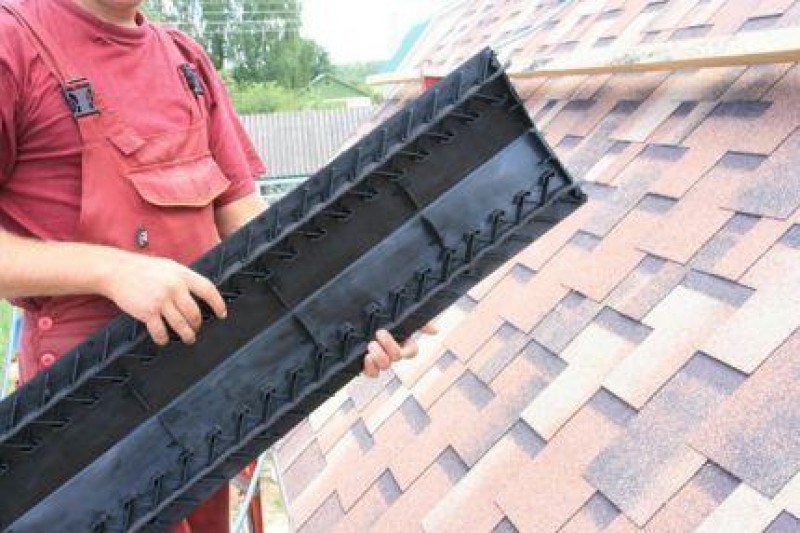

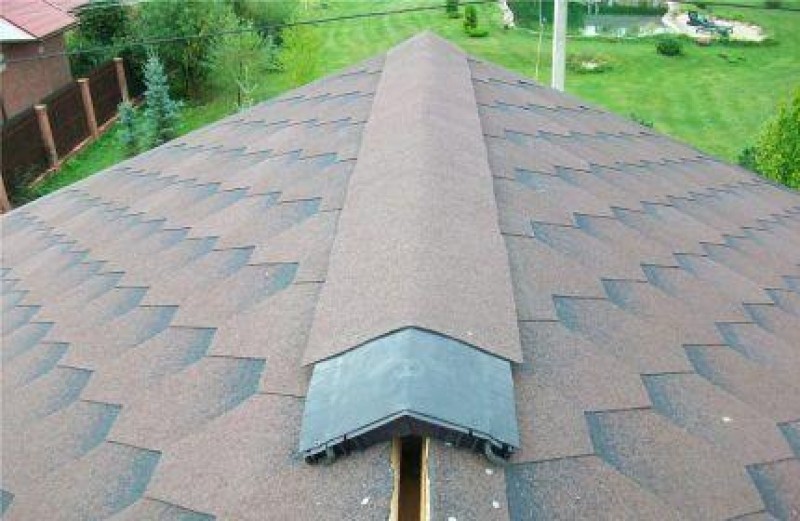

На строительном рынке представлено много вариантов коньковых аэраторов от различных производителей. Однако принцип их устройства схож: аэратор представляет пластиковую конструкцию, создающую зазор для выхода воздуха. Со стороны улицы аэратор оснащен сеткой, не допускающей попадание внутрь насекомых и птиц.

Выбирая коньковый аэратор для мягкой черепицы, ознакомьтесь с рекомендациями производителя. Это поможет вам найти подходящую для вашей кровли ширину и высоту аэратора, не допустить попадания в кровлю осадков и посторонних предметов

В зависимости от потребностей застройщика коньковые аэраторы обеспечивают различный уровень защиты от проникновения под кровлю посторонних предметов и осадков. Чем меньше ячейки в сетке или решетке аэратора, тем меньшего размера частицы они пропускают.

В некоторые аэраторы помимо крупноячеистых сеток устанавливаются еще и уплотнительные ленты, которые полностью исключают возможность попадания под кровлю чего-либо.

Выполняя работы, обеспечьте прочное крепление конька на кровле, так как он подвергается сильным ветровым нагрузкам

Установка такого конькового аэратора не вызывает сложностей и происходит в три этапа:

• Перед укладкой гибкой черепицы вдоль линии конька усиливают обрешетку. Обычно здесь используют доску, если все скаты обустроены плитами ОСП. Если обрешетка была выполнена доской, то вдоль конькового хребта ее ставят без зазоров. Поверх укладывают гидроизоляционный ковер.
• Конек на гвозди или саморезы закрепляется к доске, проложенной вдоль скатов;
• Сверху на конек обычным способом крепится черепица.

Конек заводского изготовления имеет большой срок службы и гарантирует хорошую вентиляцию.

Изготовить вентилируемый конек можно и своими руками, если по каким-либо причинам вы не хотите применять коньковый аэратор заводского изготовления.

Если аккуратно отнестись к работе, то с земли самодельный кровельный аэратор невозможно будет отличить от заводского

Для самостоятельного изготовления вентилируемого конька потребуются те же материалы, которые применялись при строительстве самой кровли:

• Решетины из бруска 50×50 мм;
• OSB или фанера;
• Гибкая черепица, предназначенная для обустройства для конька. Ее можно купить в готовом к монтажу виде или самостоятельно нарезать из рядовых гонтов;
• Оцинкованные кровельные гвозди.

При желании для защиты от снега, насекомых и птиц необходимо приобрести карнизную или какую-нибудь другую сетку.

Если вы решили изготавливать вентилируемый конек самостоятельно, то обязательно учтите необходимый для него объем материалов при расчете и заказе кровли

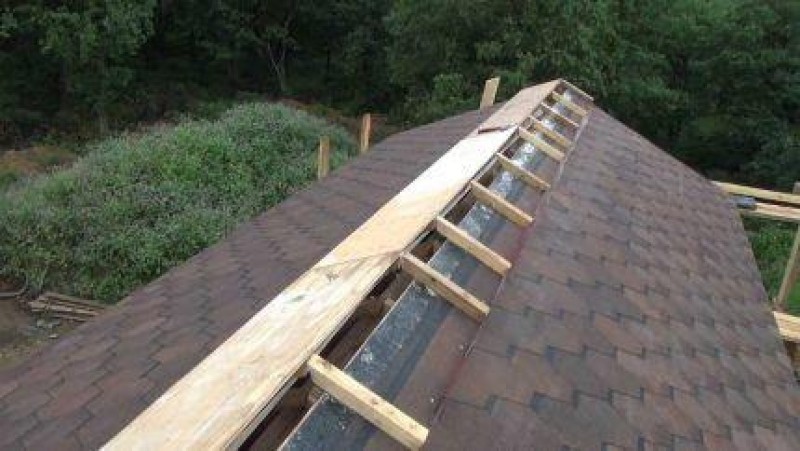

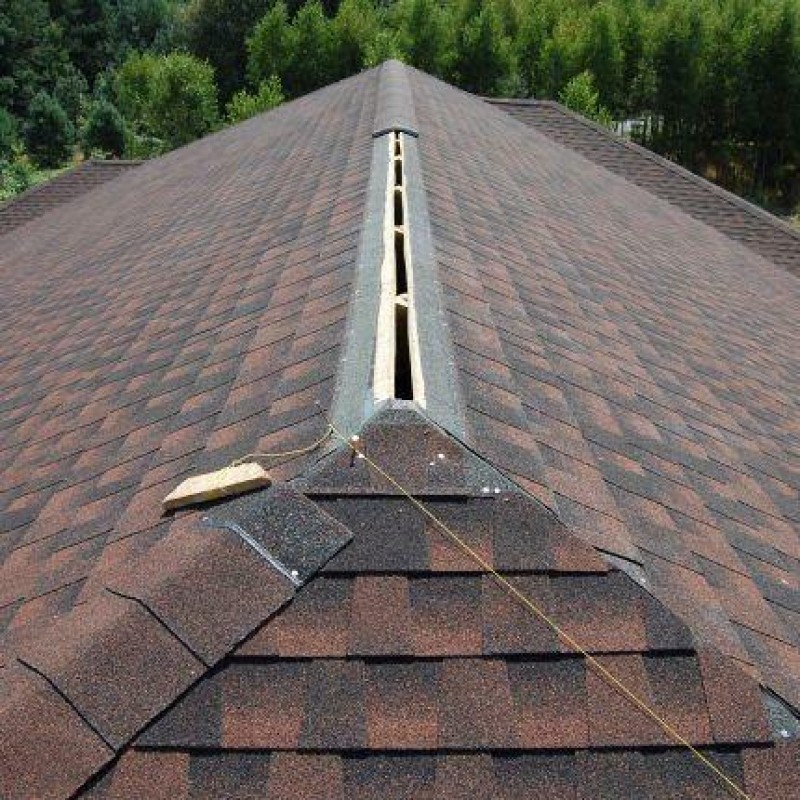

Первым делом закрепляем решетины в верхней части скатов над стропилами. Длина бруска зависит от угла наклона крыши: чем угол меньше, тем длиннее следует сделать элементы обрешетки, чтобы исключить попадание дождя в непогоду. В обычных случаях длины 50 см будет достаточно. Чрезмерное увеличение длины элементов обрешетки и конька затруднят циркуляцию воздуха.

К торцам бруска крепим карнизную сетку соответствующей высоты.

Далее на брусок устанавливаем основание под гибкую черепицу из OSB или фанеры, поверх которой обычным способом закрепляем гибкую черепицу.

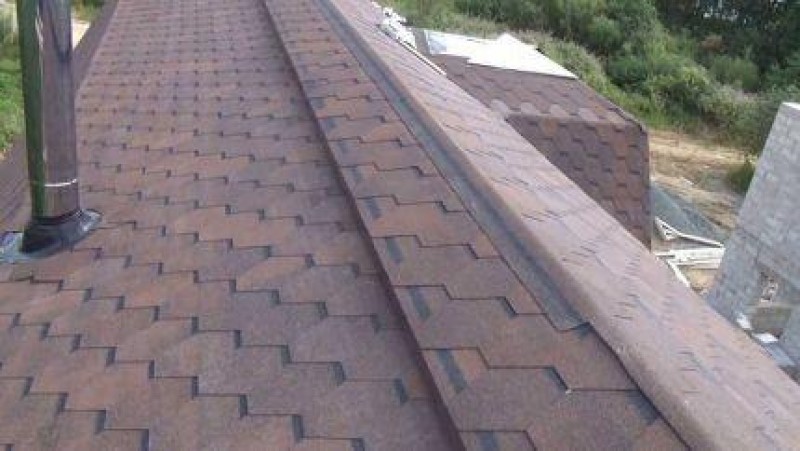

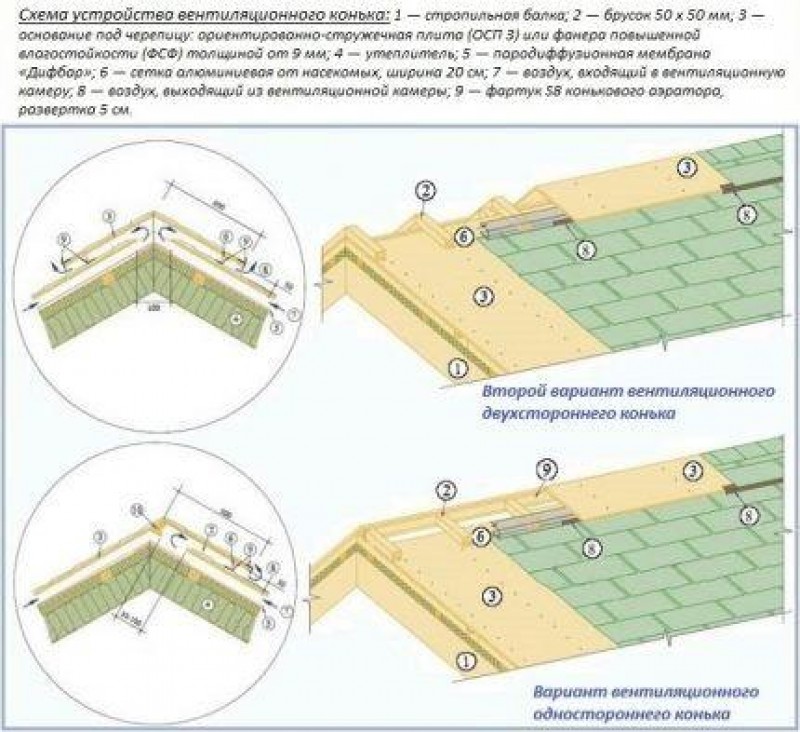

Самодельный вентилируемый конек на кровле из гибкой черепицы может быть как двухсторонний, так и односторонний. Если вы хотите, чтобы с лицевой стороны крыши вентиляционного зазора не было видно, то установите односторонний конек с вентзазором на противоположной стороне

Изготовленная таким образом коньковая вентиляция будет гармонично повторять внешний вид кровли и не потребует серьезных навыков и финансовых затрат.

Установка коньковых аэраторов

Бывают ситуации, когда вентилируемый конек не может быть установлен. Например, на кровлях с небольшим углом наклона снежная шапка не сходит и может перекрывать конек, полностью прекращая вентиляцию. В районах со снегом и сильными ветрами под вентилируемый конек может задувать снег.

Также в процессе эксплуатации может выясниться, что вентилируемый конек недостаточно эффективен. В этих случаях оптимальным вариантом является установка на конек универсальных аэраторов дефлекторов.

Монтаж кровельных аэраторов своими руками не представляет трудностей. Нужно лишь соблюдать рекомендации производителя

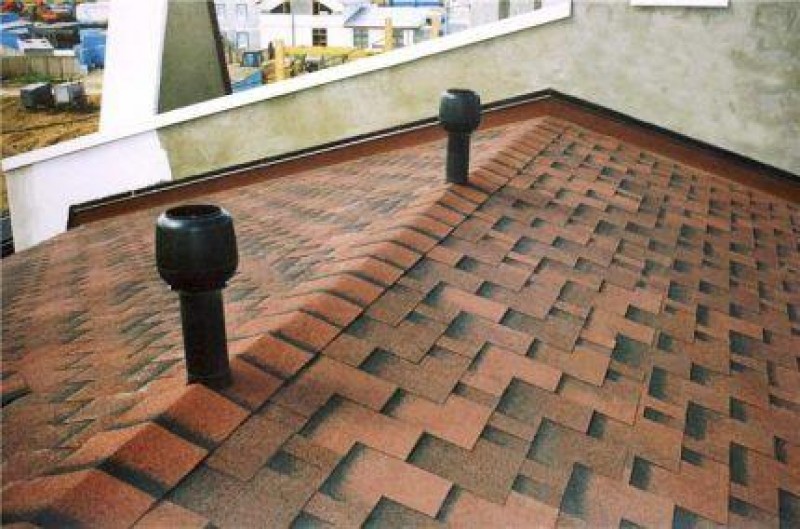

Кровельный аэратор может быть установлен в коньковый элемент любого типа. Он может использоваться как основной элемент коньковой вентиляции (при глухом коньке), так дополнительно к уже существующей коньковой вентиляции.

Преимуществами такого решения являются:

• Исключено попадание под кровлю осадков и других посторонних предметов;
• Возможность применять на кровлях с небольшим наклоном, на которых скапливается снег;
• Обеспечение дополнительной тяги.

В отличие от конькового аэратора, который выводит воздух равномерно по всей длине конька, аэратор для ската обеспечивает точечную вентиляцию. Поэтому при использовании его необходимо обеспечить отсутствие препятствий для движения воздуха к нему вдоль конька. Сделать это можно спилив верхние части стропил на 5-7 см параллельно земле.

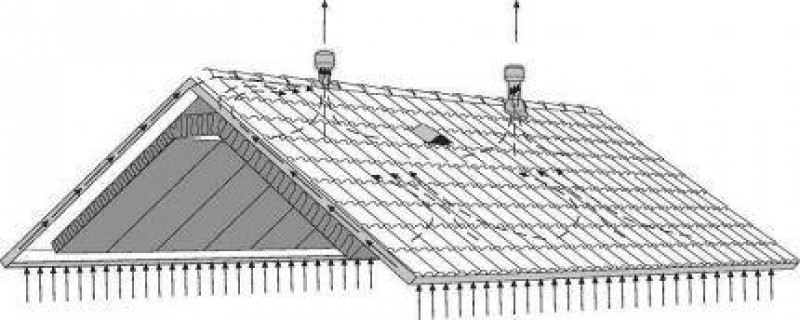

Если ваша крыша имеет длинный конек и скаты большой площади, то лучше установить несколько коньковых аэраторов, чтобы не было зон с застойным воздухом под коньком

Производители предлагают отличный выбор коньковых аэраторов, а также вентиляционных труб с турбинными или обычными вентиляционными дефлекторами . Они подходят для любых типов кровельного покрытия, поэтому выбрать подходящее для вас устройство не составит труда.

Последствия слабой или нулевой вентиляции

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

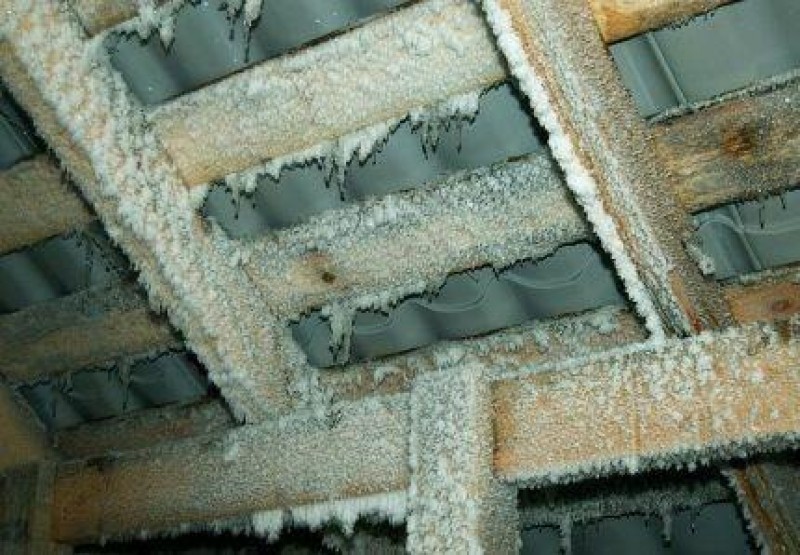

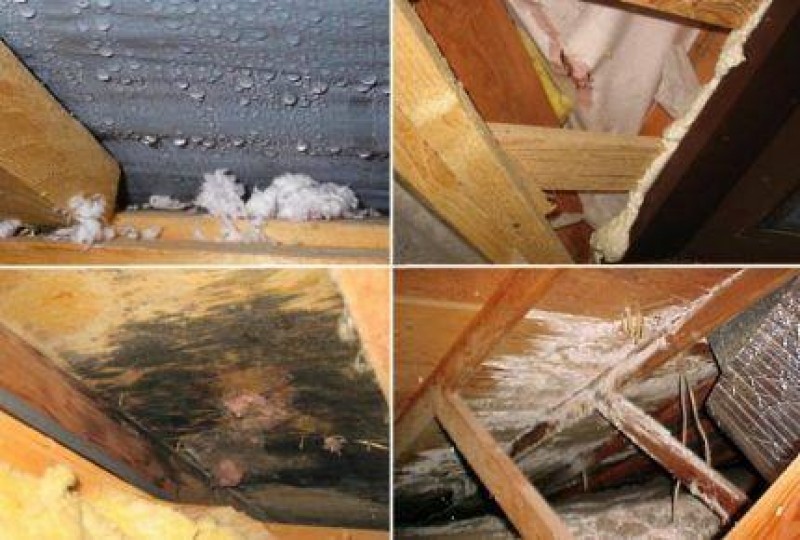

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

• Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
• Металлические крепежные элементы начинают ржаветь и теряют прочность;

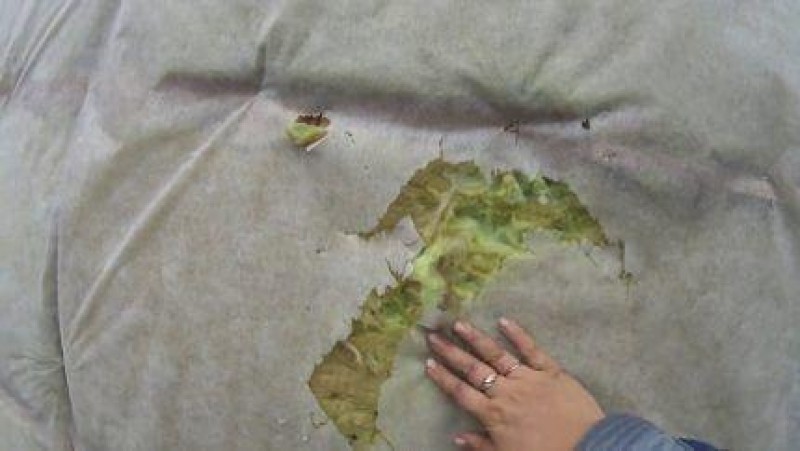

• Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды , они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые — на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

Монтаж конькового аэратора с дефлектором:

Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:

Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.

Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.
