Зачем нужен обратный клапан

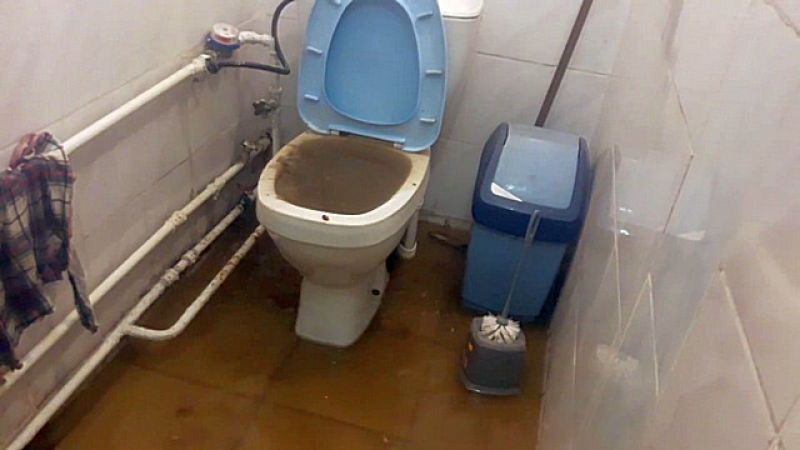

Самотечная канализация рассчитана на то, что стоки уходят вниз и свободно вытекают в наружную сеть. Когда ниже по трассе появляется пробка, стоки с верхних этажей или из переполненного колодца поднимаются по трубам. Первыми «всплывают» самые низкие приборы: унитаз на первом этаже, трап в подвале, душевой поддон в цоколе.
Свод правил СП 30.13330.2020 «Внутренний водопровод и канализация зданий» требует защищать от подтопления санитарные приборы, борта которых расположены ниже уровня люка ближайшего смотрового колодца. Обратный клапан или канализационный затвор — самый простой способ такой защиты.
Когда клапан нужен, а когда нет
| Ситуация | Клапан | Почему |
|---|---|---|
| Санузел или трап в подвале, цокольном этаже | нужен | приборы ниже люка колодца, при подпоре их затопит первыми |
| Квартира на первом этаже многоквартирного дома | желателен | засор в выпуске или лежаке выдавливает стоки соседей сверху в квартиры первого этажа |
| Частный дом с центральной канализацией | желателен | при переполнении уличной сети стоки идут в дом |
| Частный дом с септиком или выгребной ямой | по ситуации | нужен, если при переполнении уровень может подняться выше приборов в доме, или если выпуск короткий и почти без уклона |
| Второй этаж и выше, все приборы выше люка колодца | не нужен | стоки при подпоре выйдут ниже — через приборы первого этажа или колодец |
Как устроен и как работает

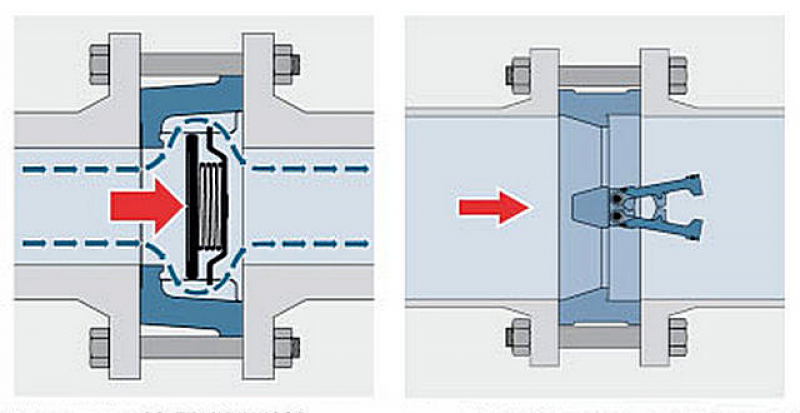

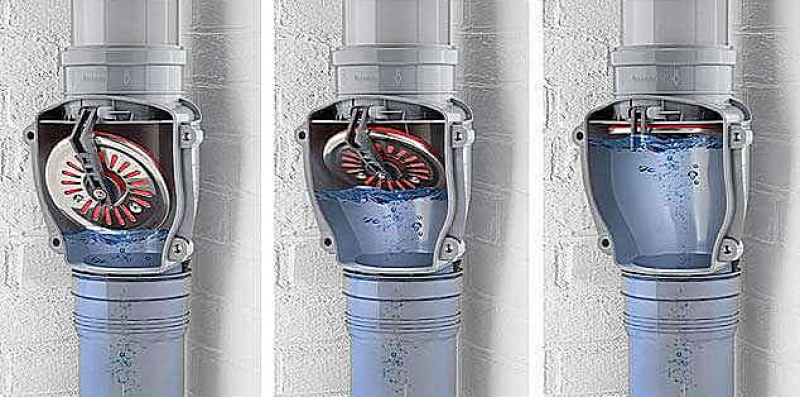

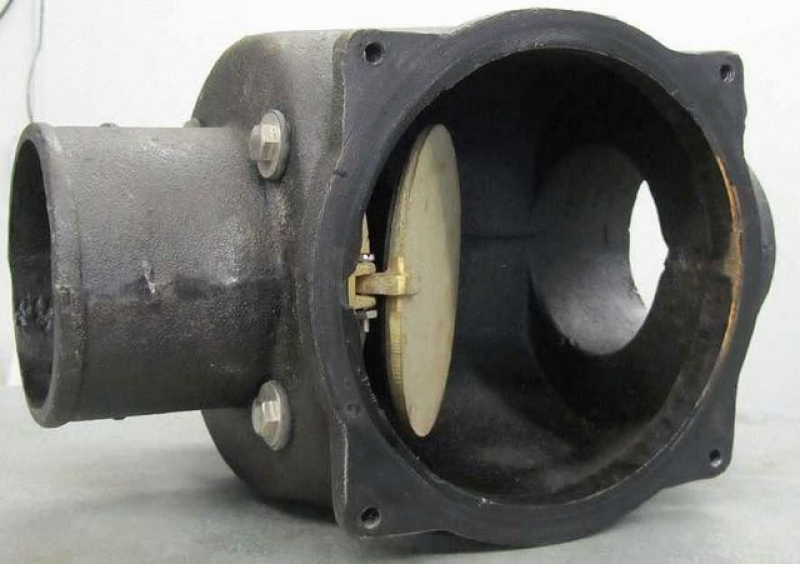

Корпус клапана — отрезок трубы с камерой. Внутри стоит заслонка на оси. Поток из дома давит на неё и отклоняет: стоки проходят. Когда поток прекращается, заслонка под своим весом или под действием пружины возвращается на седло. Если стоки идут обратно, они прижимают заслонку ещё плотнее.
У большинства моделей есть:

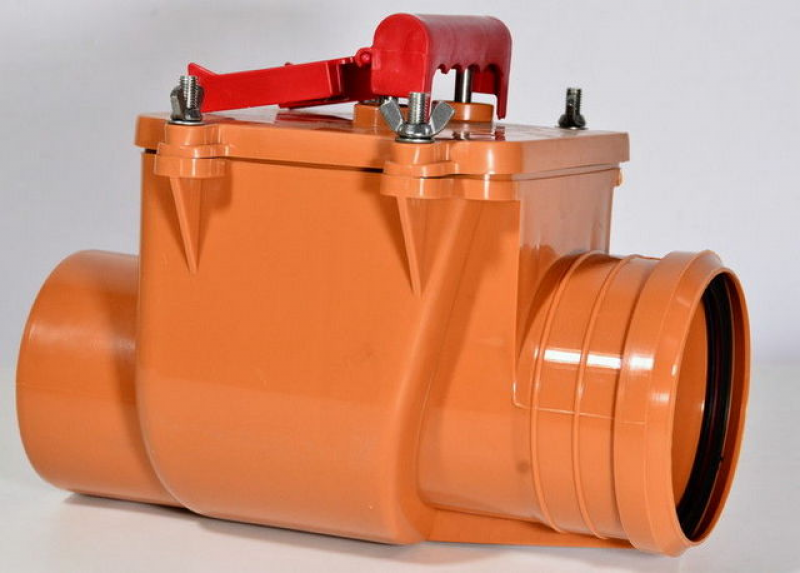

- Ручная задвижка (аварийный затвор). Ею клапан закрывают вручную — например, при ремонте или если заслонка не держит.
- Съёмная крышка-ревизия. Через неё чистят заслонку, не разбирая трубы.

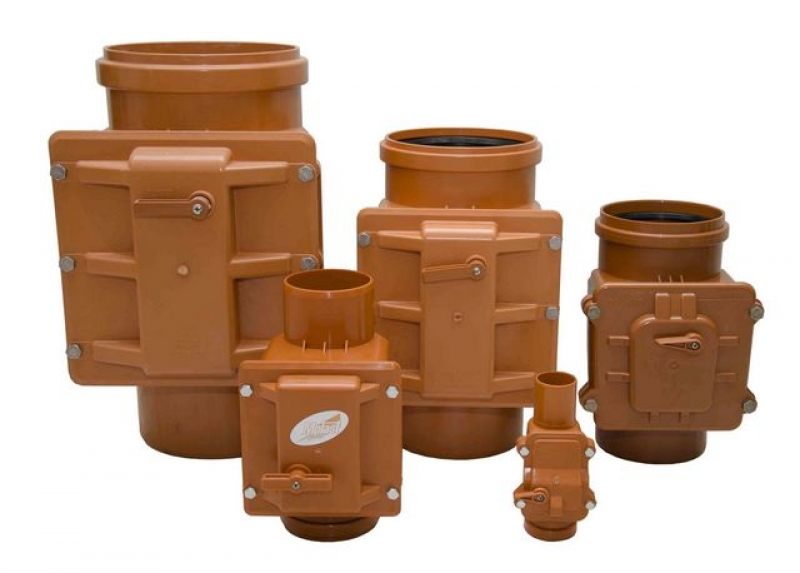

Виды клапанов
| Тип | Где применяют | Особенности |
|---|---|---|

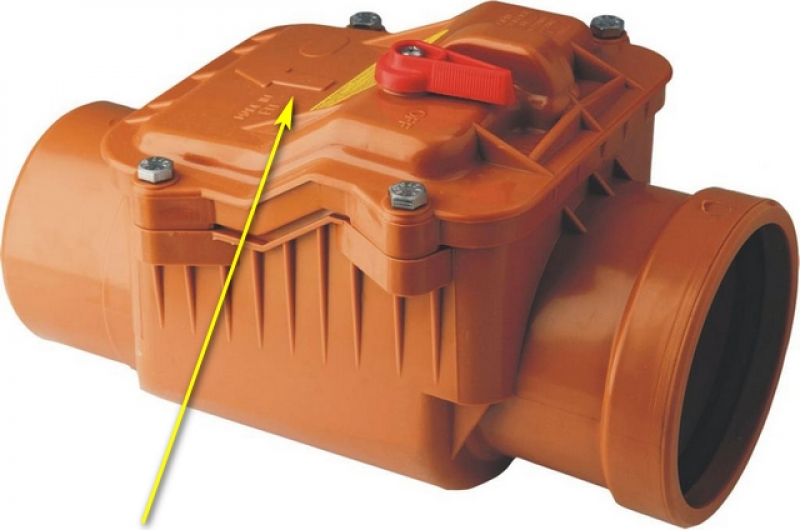

| Горизонтальный с поворотной заслонкой | внутренняя разводка, выпуск из дома | самый распространённый; ставится строго горизонтально, стрелкой по направлению потока |
| С двумя заслонками | подвалы, выпуски диаметром 110 мм и больше | одна заслонка страхует другую |

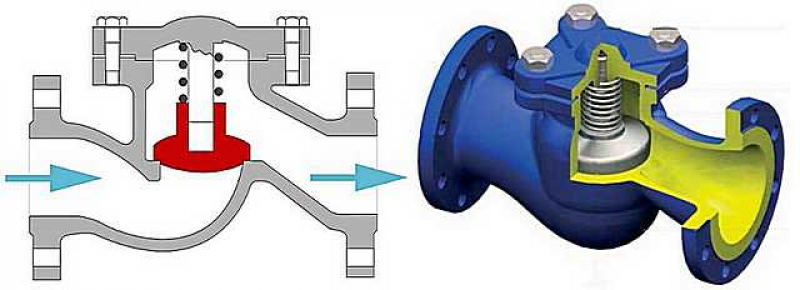

| Подпружиненный | короткие отводы, места с частыми колебаниями уровня | закрывается быстрее, но создаёт небольшое сопротивление потоку |

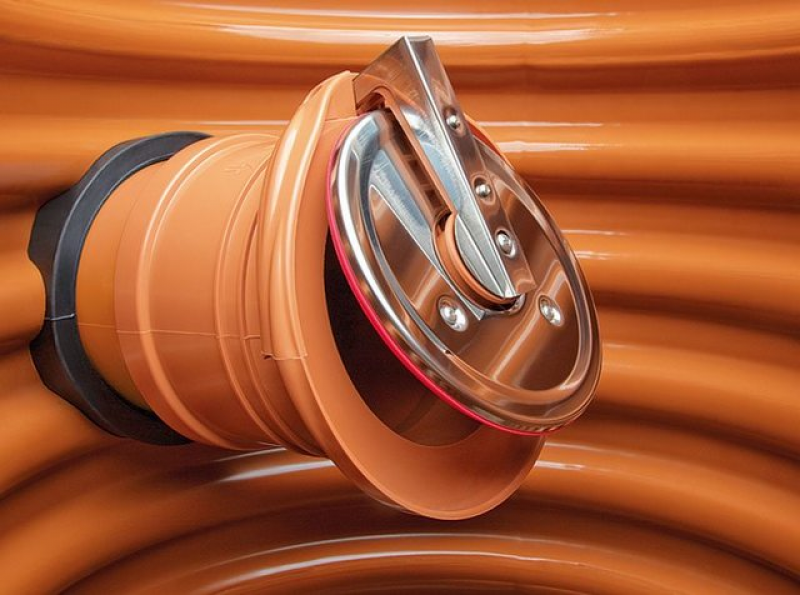

| Концевой (на выход трубы) | конец выпуска в колодце или септике | надевается на трубу и защищает её со стороны колодца |

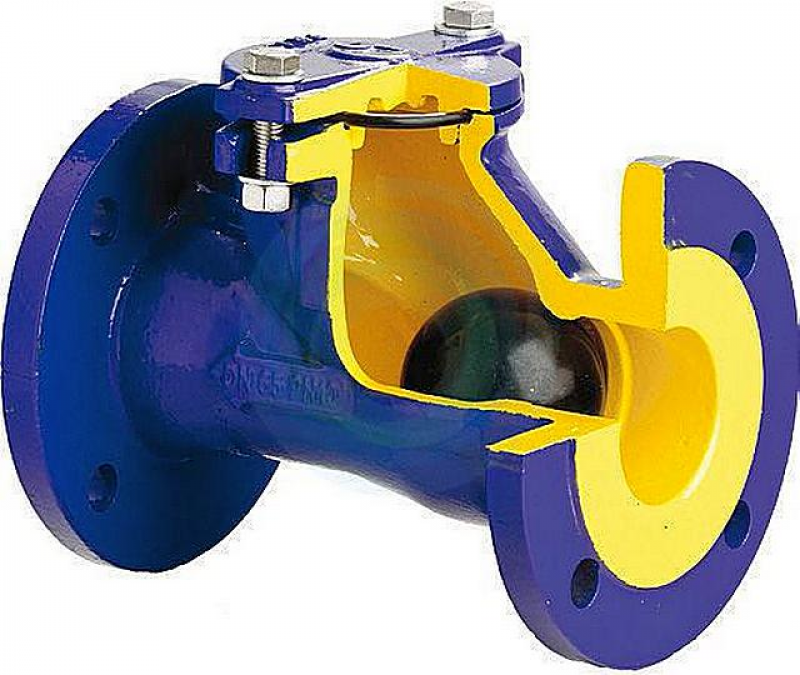

| Шаровой | напорные линии после канализационного насоса | для самотечной канализации не подходит |
Не путайте с воздушным клапаном (аэратором). Его ставят на верх стояка, чтобы впускать воздух и не срывать гидрозатворы. От подтопления он не защищает.
Куда ставить: квартира, частный дом, септик

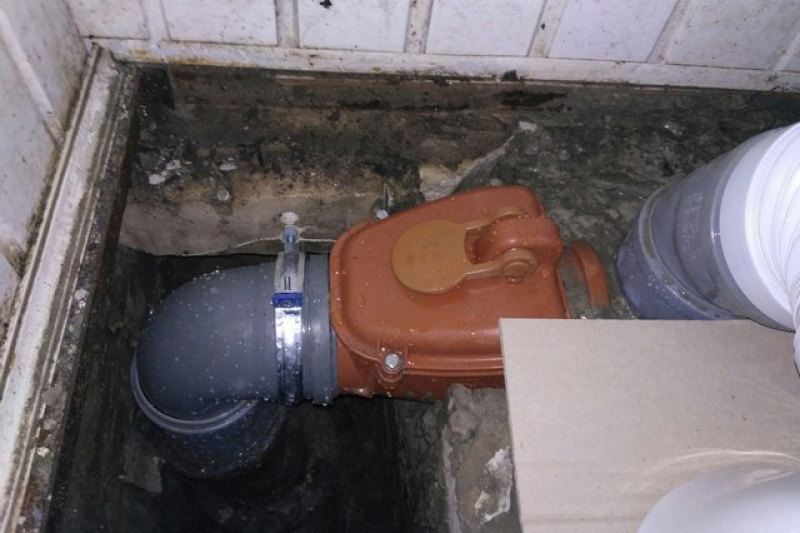

- Квартира на первом этаже. На отвод своей квартиры — между приборами и тройником стояка. На сам стояк клапан ставить нельзя: это общее имущество дома, и клапан перекроет стоки соседям. Работы на общедомовых трубах согласуют с управляющей компанией.

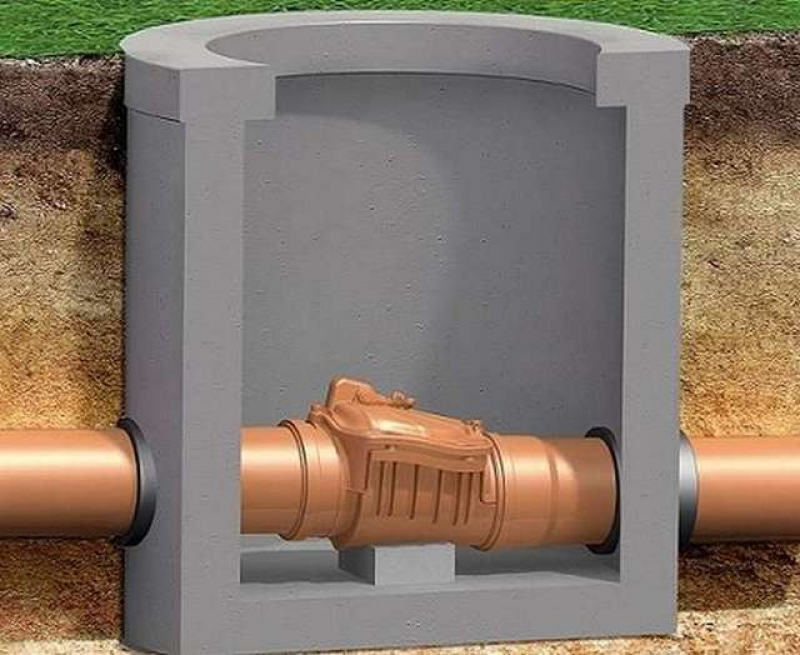

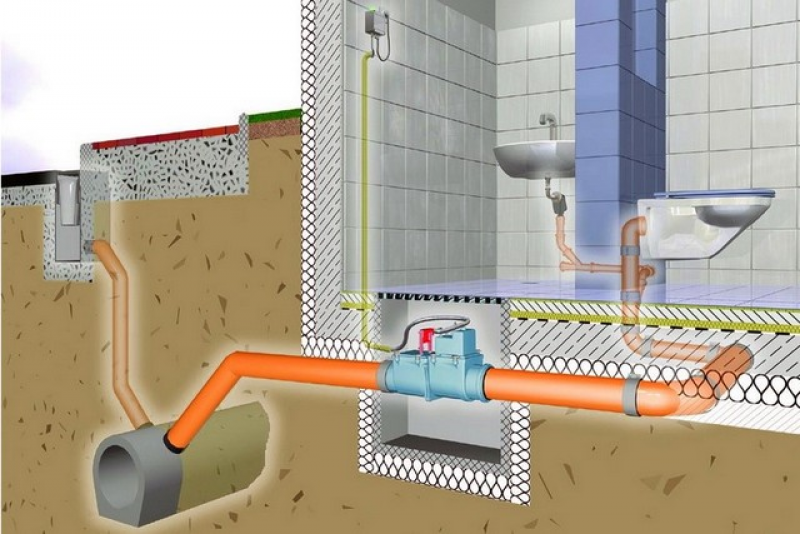

- Частный дом. На выпуске после последнего прибора, перед выходом трубы из дома, или в колодце на входе. Если в подвале есть санузел, на его отвод ставят отдельный клапан, а при глубоком подвале — канализационную насосную установку.
- Септик. Концевой клапан на входной трубе в септике или горизонтальный в колодце перед ним. Должен быть доступ для чистки.
Как выбрать
- Диаметр — строго под трубу: 50 мм для отвода от раковины или ванны, 110 мм для унитаза и выпуска.
- Материал. Корпус — полипропилен или ПВХ, под вашу систему труб. Заслонку лучше выбирать из нержавеющей стали или с металлическим усилением.
- Ручная задвижка и ревизия. Без них клапан неудобно обслуживать.
- Давление обратного потока в паспорте: чем выше, тем лучше клапан держит подпор.
- Двойная заслонка — для подвалов и мест, где подтопление особенно опасно.
Как установить
- Перекройте воду и предупредите соседей, если работаете рядом со стояком.
- Соберите клапан: у многих моделей заслонка и крышка поставляются отдельно.
- Проверьте герметичность: залейте воду со стороны выхода и убедитесь, что заслонка держит.

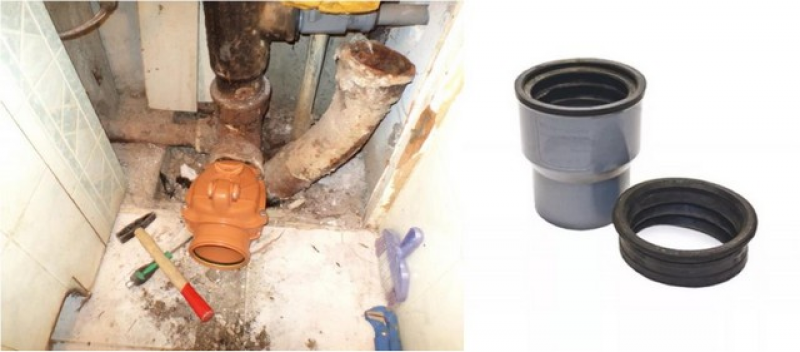

- Вырежьте участок трубы под длину клапана или установите его в раструб. Если раструба нет, используйте ремонтную (надвижную) муфту.
- Ставьте клапан горизонтально, стрелкой по направлению потока, сохраняя уклон трубы.
- Резиновые уплотнители смажьте силиконовой смазкой — не маслом.
- Оставьте доступ к крышке-ревизии: не замуровывайте клапан в стену или пол.
- Пролейте систему и проверьте соединения.
Обслуживание и ограничения
- Раз в 6–12 месяцев откройте ревизию и очистите заслонку и седло. Волосы, жир и бумага мешают ей плотно закрываться.
- Уплотнитель заслонки со временем дубеет — меняйте его, если клапан начал пропускать.
- Клапан защищает от стоков снаружи, но не от засора в вашей разводке до него.
- Пока клапан закрыт из-за подпора, приборами за ним пользоваться нельзя: ваши стоки тоже некуда сливать.
Частые вопросы
Обязательно ли ставить обратный клапан на первом этаже?
Прямого требования ставить его в каждую квартиру первого этажа нет. Но если приборы ниже люка ближайшего колодца, защита от подтопления нужна по СП 30.13330. На практике клапан на отводе квартиры — самый дешёвый способ не получить чужие стоки при засоре лежака.
Можно ли поставить обратный клапан прямо на унитаз?
Ставят на отводную трубу 110 мм от унитаза до стояка. На выпуск самого унитаза клапан обычно не помещается и мешает обслуживанию.
Нужен ли обратный клапан для септика?
Нужен, если при переполнении септика уровень может подняться до приборов в доме, или если выпуск короткий и почти без уклона. При длинном выпуске с хорошим перепадом высот без клапана часто можно обойтись.
В какую сторону ставить клапан?
Стрелкой на корпусе — по направлению потока, от приборов к выпуску. Если поставить наоборот, стоки из дома не пройдут.
Почему клапан пропускает стоки обратно?
Чаще всего заслонка не закрывается из-за грязи на седле, или затвердел уплотнитель. Реже клапан стоит с перекосом или против уклона. Начните с чистки через ревизию.
Источники
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — требования к защите санитарных приборов от подтопления.
