Строительные чертежи

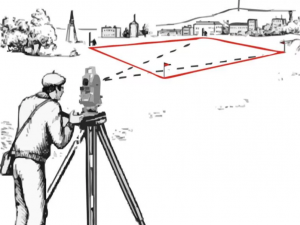

Исходной документацией для выполнения геодезических разбивочных работ в строительстве являются чертежи на которых объект изображен в ортогональной или перспективной проекциях.

Ознакомление с каждым строительным чертежем начинается со чтения штампа и примечания. Затем изучают другие дополнительные сведения расположенные на полях чертежа (экспликация, спецификация, таблицы объемов работ, условные знаки и др.). После этого приступают к чтению чертежа постоянно обращаясь к экспликации и условным знакам.

Штамп - юридическая часть чертежа, без наличия штампа чертеж не принимается к производству работ. В штампах указывают название проектного института, название организации заказчика, название чертежа, фамилии и подписи исполнителей и лиц несущих юридическую ответственность за качество проекта, стадия проектирования, масштаб чертежа, номер листа проекта, дата выпуска чертежа, шифр под которым оригинал данного чертежа хранится в архиве проектного института.

В примечаниях указываются исходные материалы на основании которых разработан чертеж. Согласование этого чертежа с заинтересованными организациями, характер связи данного чертежа с другими чертежами проекта. Приводятся общие сведения по проекту и определяется специфика содержания чертежа и принятого проектного решения.

Экспликацией - называется таблица содержащая название всех сооружений объекта. Порядковый номер объекта, указанный в экспликации проставляется на изображении самого объекта. Таким образом можно узнать где и какое сооружение распологается на чертеже.

Спецификация - представляется в виде таблицы, содержит перечень материала и деталей, необходимых для устройства отдельных узлов и элементов конструкций, название соответствующих ГОСТов и технических документов которым должны отвечать эти материалы и детали, марки и количество материала (стали, бетона и т.д.), общая масса изделия и другие технические данные.

В строительных чертежах применяются условные знаки утвержденные государственным стандартом ГОСТ.
