Использование USB накопителя для Sokkia (Соккиа) CX

Данные можно считывать с USB накопителя и выводить на USB накопитель.
При использовании USB накопителя данные хранятся в корневом каталоге. Вы не можете считывать/записывать данные из/в подкаталоги.
При использовании тахеометра серии СХ можно вводить/выводить текстовые файлы, совместимые с форматом MS-DOS.

Когда выбран "Формат SOKKIA, то можно ввести/вывести только файлы с расширением "SDR". Тахеометры серии СХ отображают только файлы с расширением "SDR" и не отображают файлы с другим расширением, которые содержатся в USB носителе. Также файл с кодом при выводе отображается только тогда, когда выбран "Формат TOPCON". (То же самое имеет место в случае сохранения кода, когда выбран "Формат SOKKIA".)

Вы не можете сохранить файл под тем же именем, что имеет файл, предназначенный только для чтения. Вы также не можете изменить/удалить имя файла, который помечен как "только для чтения". (Однако, следует заметить, что эти ограничения могут отличаться в зависимости от используемой модели тахеометра или программного обеспечения.)
По вопросам получения "Руководства по обмену данными", в котором подробно описываются форматы ввода/вывода данных из/в USB носитель, обращайтесь к региональному дилеру.
При работе с тахеометром серии СХ вы можете использовать флешку емкостью до 8 Гб.

Вставка USB накопителя

Не вынимайте флешку в процессе считывания или записи данных. Это может привести к потере данных, которые хранятся на USB носителе или в тахеометре.
Не вынимайте аккумулятор и не отключайте питание в процессе считывания или записи данных. Это может привести к потере данных, которые хранятся на USB накопителе или в тахеометре.
Водозащитные свойства инструмента не гарантируются, если открыта крышка аккумуляторного отсека или USB разъема, а также если неплотно прижаты колпачки разъемов. Не используйте инструмент в таких случаях, когда вода или другая жидкость может попасть внутрь инструмента.

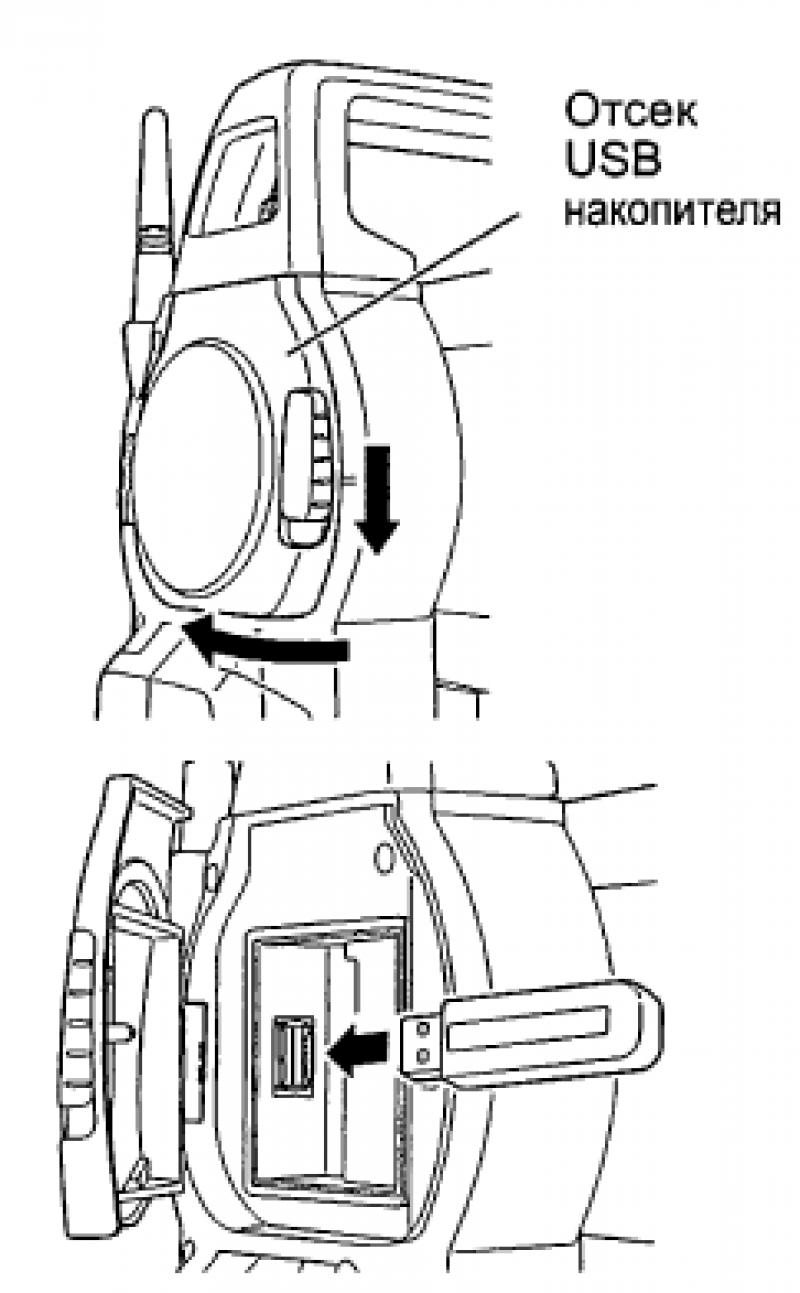

1. Сдвиньте защелку отсека флешки вниз, чтобы открыть отсек.
2. Вставьте USB накопитель в соответствующий разъем. Если используется USB накопитель с 4 металлическими контактами на поверхности разъема, вставляйте такой USB накопитель контактами, обращенными внутрь отсека, чтобы не повредить USB порт.

3. Закройте плотно крышку отсека. Должен раздаться характерный щелчок.

Выбор форматов SOKKIA/TOPCON

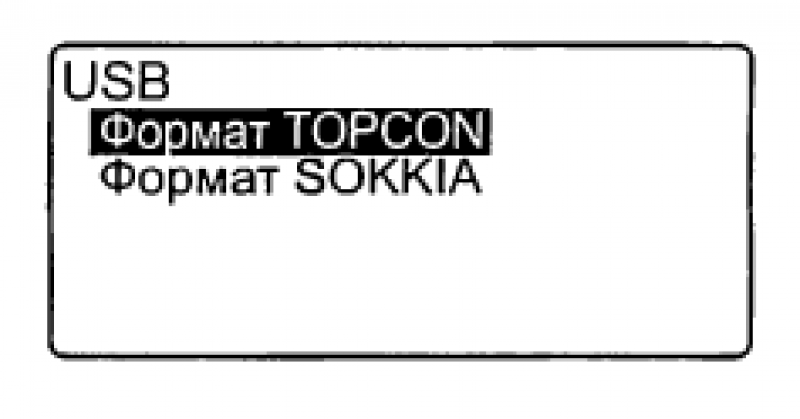

1. В экране состояния нажмите[USB].
2. В открывшемся окне выберите "Формат TOPCON" или "Формат SOKKIA" и нажмите [ENT].
Выбирайте "Формат TOPCON" или "Формат SOKKIA" в соответствии с используемым форматом вывода. "Изменение параметров инструмента" Параметры связи.

Сохранение файла работы в USB накопителе

Результаты измерений (расстояния, углы, координаты), данные известной точки, которая введена в тахеометр, данные о станции и примечания, записанные в файле работ, можно сохранить в USB накопителе. Также, если выбрать несколько файлов работ, то их можно сохранить, как один файл.
Когда выбран "Формат SOKKIA", данные сохраняются в виде файла с расширением, соответствующим формату вывода данных.
Когда выбран "Формат TOPCON", расширение файла автоматически устанавливается в соответствии с форматом вывода данных, однако, его можно удалить или изменить на любое другое расширение.

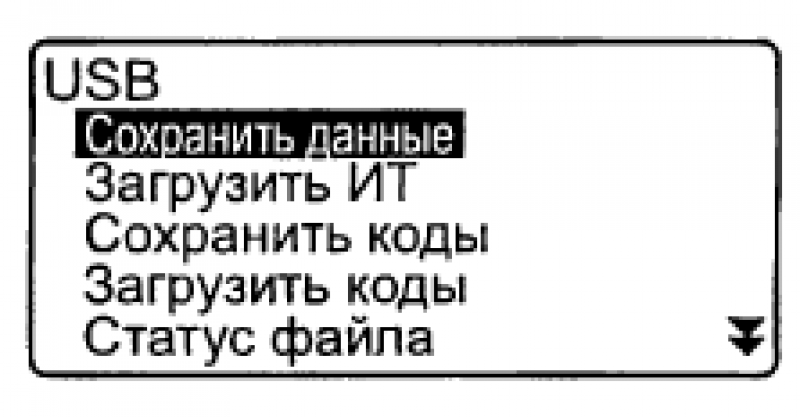

1. В экране <USB> выберите "Сохранить данные."

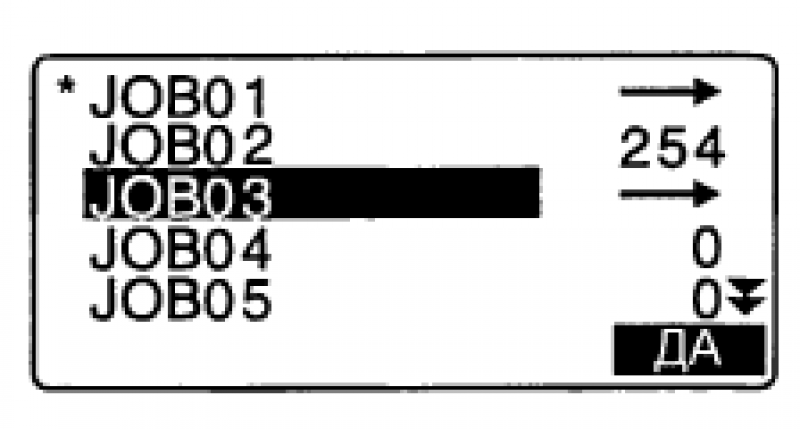

2. В списке файлов работ выберите тот, который вы хотите записать, и нажмите {ENT). Справа от выделенного файла работ появляется стрелка. Можно выбрать несколько файлов.
3. Выбрав нужный файл(ы), нажмите [ДА].

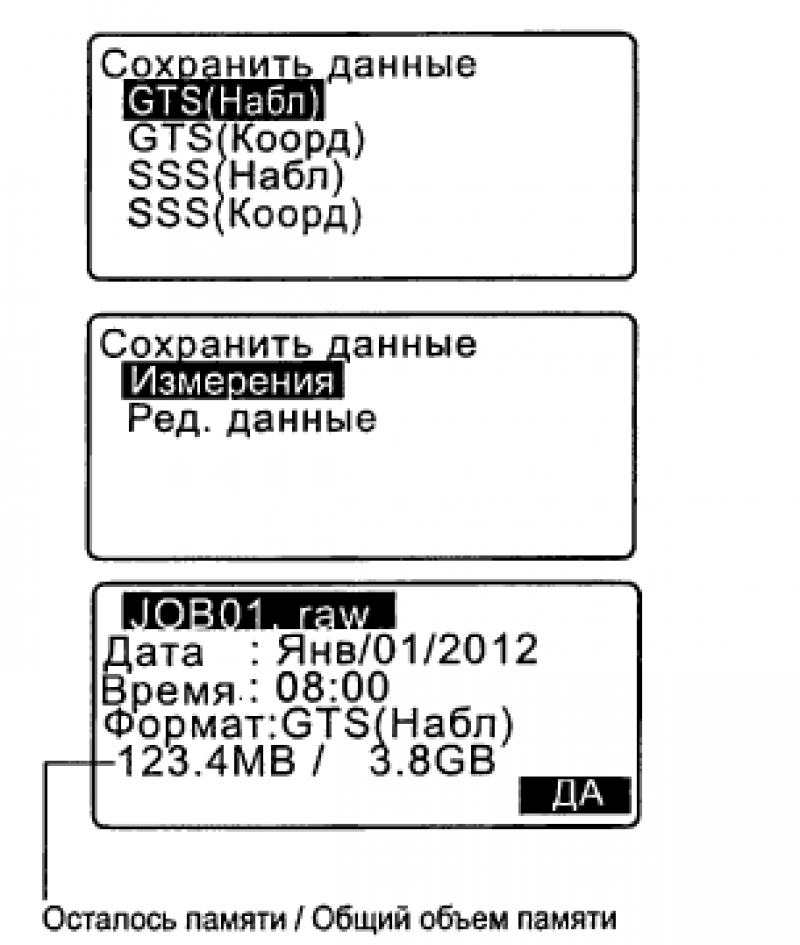

4. Выберите формат вывода. (Экраны снизу отображаются, когда выбран "Формат TOPCON")
5. Введите имя файла. Нажмите {ENT}.

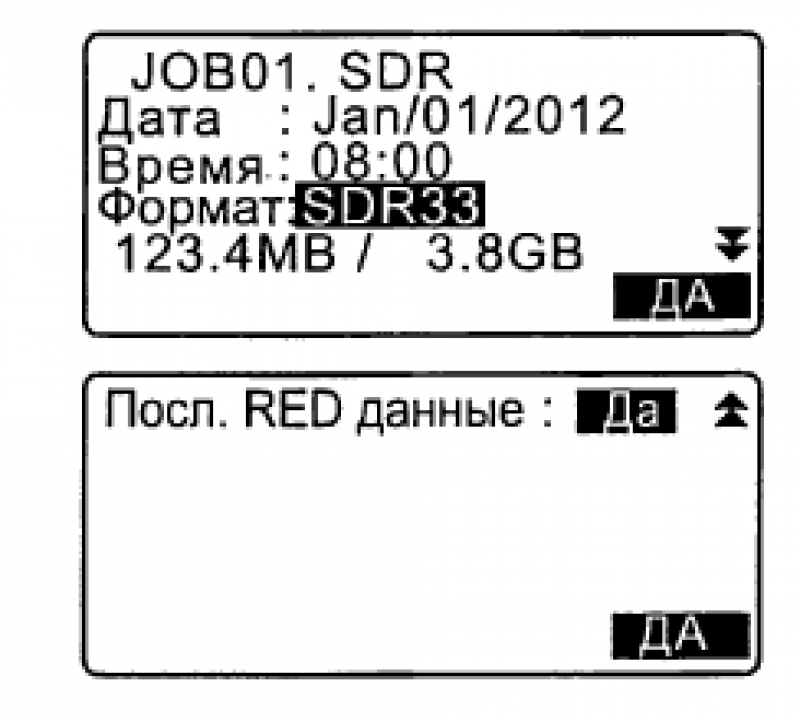

6. Выберите формат вывода. (Экран снизу отображается, когда выбран "Формат SOKKIA"). Установите курсор в поле "Формат", чтобы выбрать нужный формат.  Если на 2-й странице экрана в поле "Посл. RED данные" выбрать "Да", то на флешку выводятся данные горизонтального проложения, вычисленные из результатов измерения наклонного расстояния.

7. Нажмите [ДА], чтобы сохранить файл работы в USB носителе. После сохранения файла отображается экран со списком файлов работ. Если в процессе записи данных нажать клавишу {ESC}, то это приведет к отмене записи данных.
Максимальная длина имени файла: 8 (буквенно-цифровых) символов, не считая расширения файла.
Символы, которые можно использовать в имени файла: буквы (только прописные), специальные символы (-)
Формат вывода
Формат TOPCON: GTS (Набл), GTS (Коорд), SSS (Набл), SSS (Коорд)
Формат SOKKIA: SDR33, SDR2x
В случае перезаписи файла его предыдущая версия удаляется.

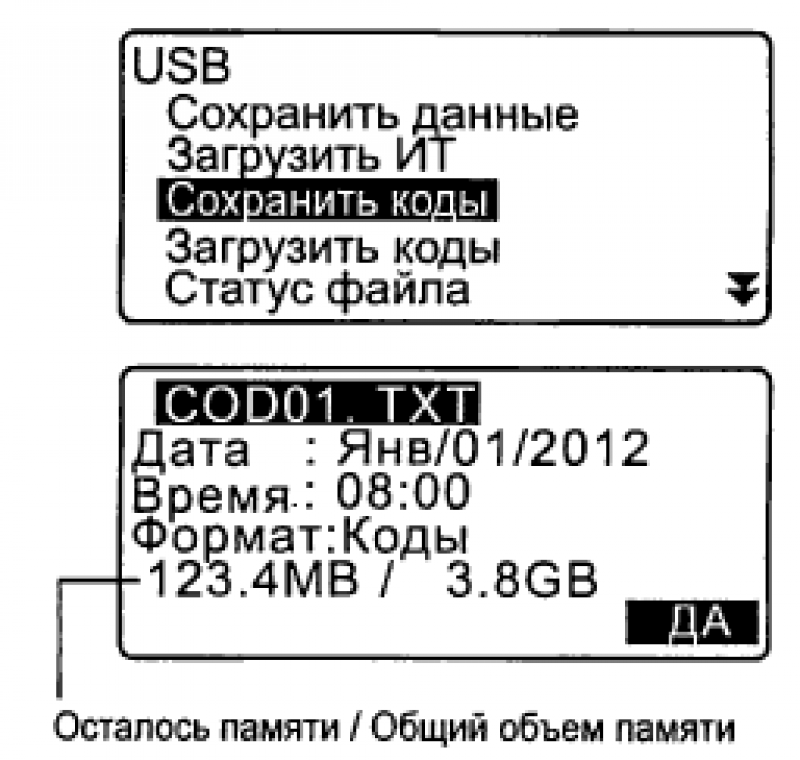

Сохранение кодов

При сохранении кодов необходимо выбрать в настройках связи "Формат TOPCON". "Изменение параметров инструмента" Параметры связи.
1. В экране <USB> выберите "Сохранить коды".
2. Укажите имя файла и нажмите {ENT}.

3. Нажмите [ДА]. чтобы сохранить коды. По завершении процесса сохранения кодов вновь отображается экран со списком файлов. Для остановки процесса сохранения кодов нажмите {ESC}.

Считывание данных с USB накопителя

Данные известной точки или коды, ранее сохраненные в USB носителе, могут быть загружены в текущий файл работы.
В тахеометры серии СХ можно загрузить только файлы координат, формат которых совместим с форматом, реализованном в тахеометрах СХ.

Считывание данных известной точки

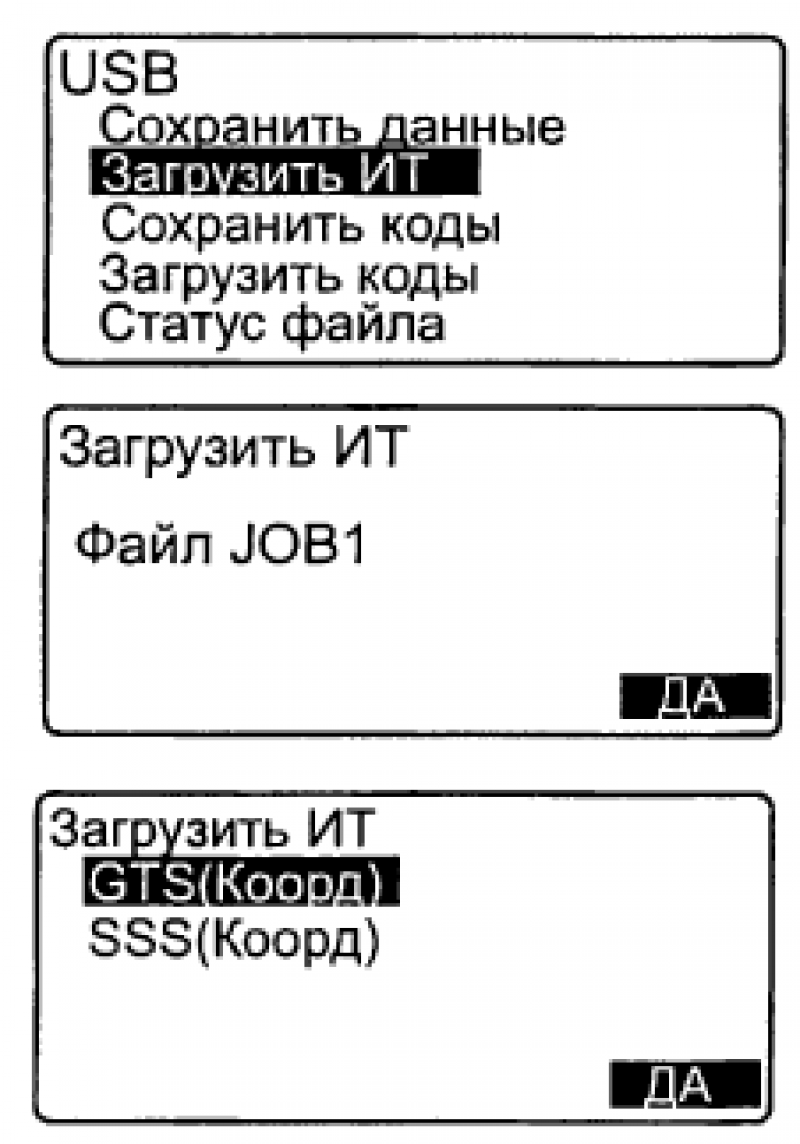

1. В экране <USB> выберите "Загрузить ИТ".
2. Проверьте имя текущего файла работы и нажмите [ДА].
3. Выберите формат ввода. (Экран снизу отображается, когда выбран "Формат TOPCON").

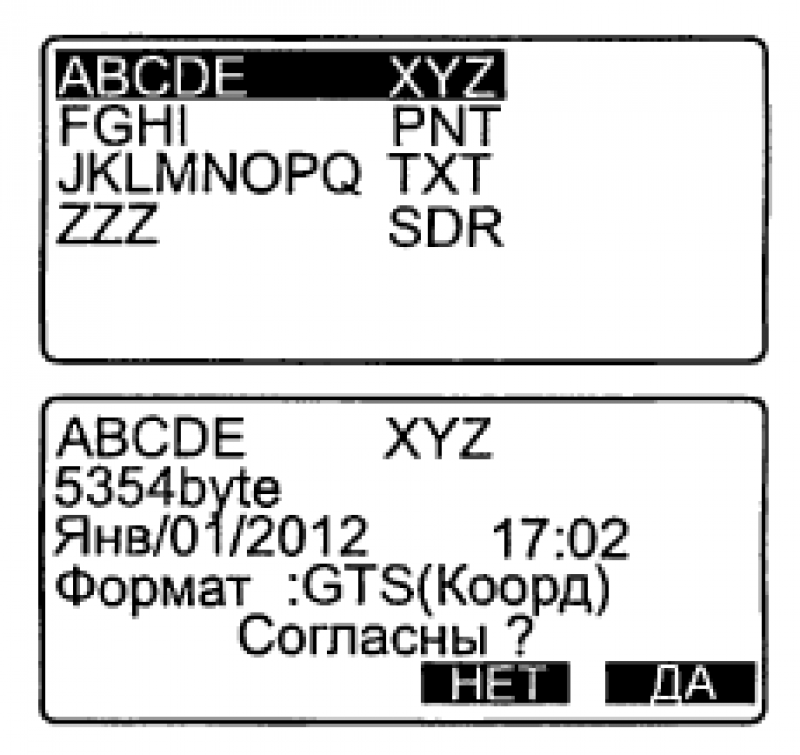

4. В списке файлов выберите файл для считывания и нажмите {ENT}.
5. Нажмите [ДА], чтобы считать файл на тахеометре. Восстанавливается экран <USB>. Для отмены считывания нажмите {ESC}.

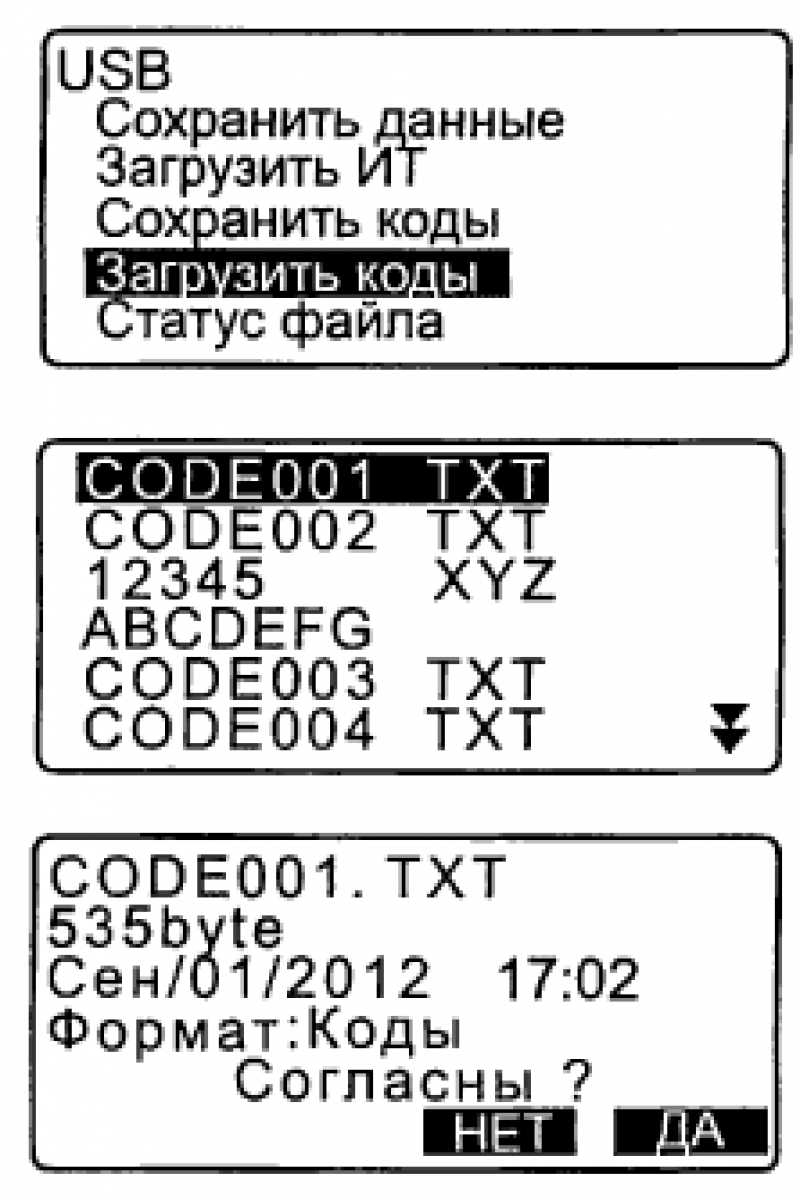

Считывание кода

1. На 1-й странице экрана <USB> выберите "Загрузить коды.
2. Выберите файл кода, который вы хотите считать и нажмите {ENT}.
3. Нажмите [ДА], запустить процесс считывания файла. По завершении считывания вновь отображается экран <USB>.

Отображение и редактирование файлов

Выбрав "Статус файла" в экране <USB>, можно вывести на экран сведения о файле, отредактировать имена файлов и удалить файлы.
При удалении одновременно всех файлов отформатируйте внешнее устройство памяти. ”Форматирование USB накопителя"

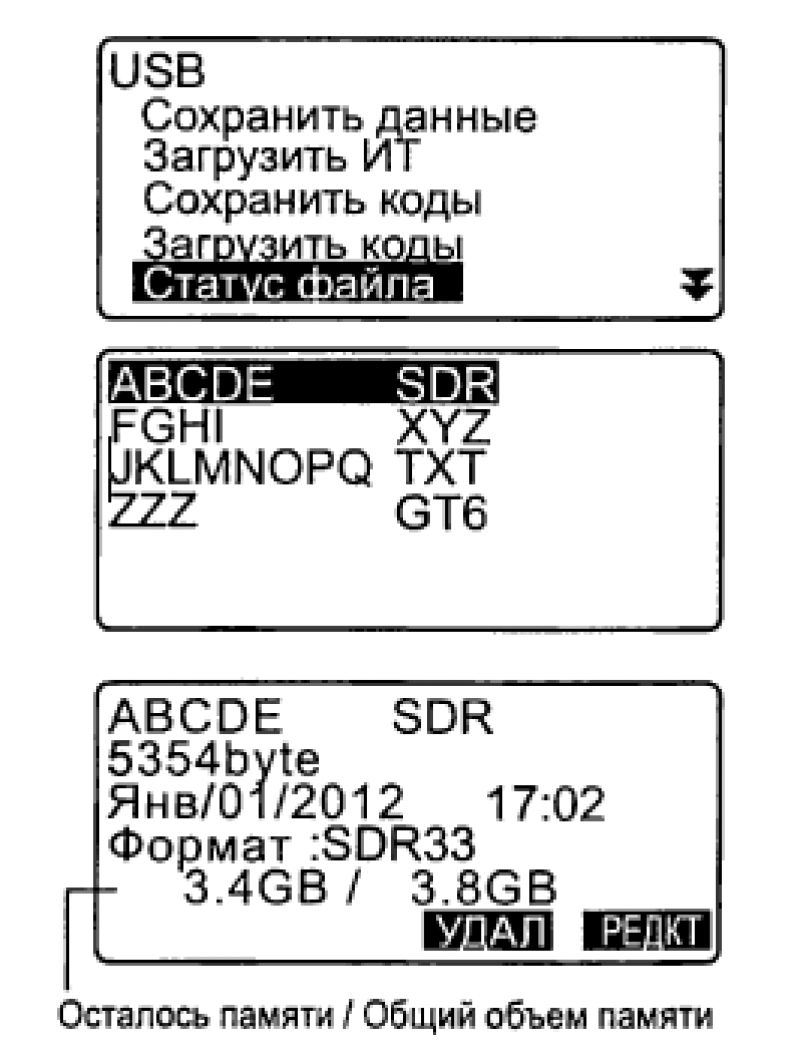

Отображение сведений о файле

1. В экране <USB> выберите "Статус файла".

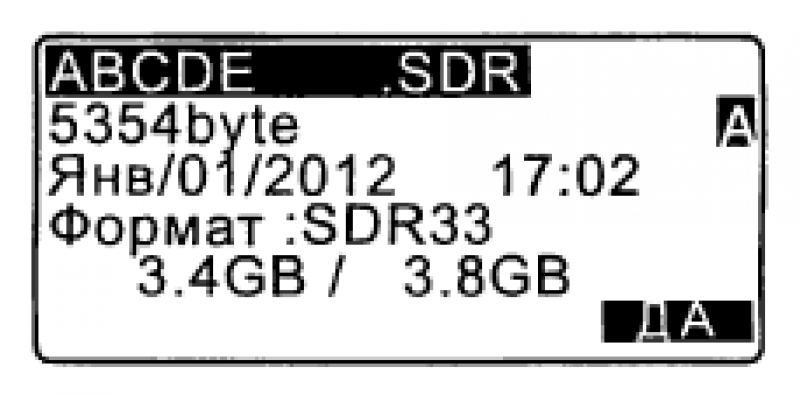

2. В списке файлов, хранящихся на внешнем устройстве памяти (USB накопителе), выберите нужный файл и нажмите {ENT}. На экран выводятся сведения о файле.
3. Для возврата к списку файлов нажмите {ESC}.

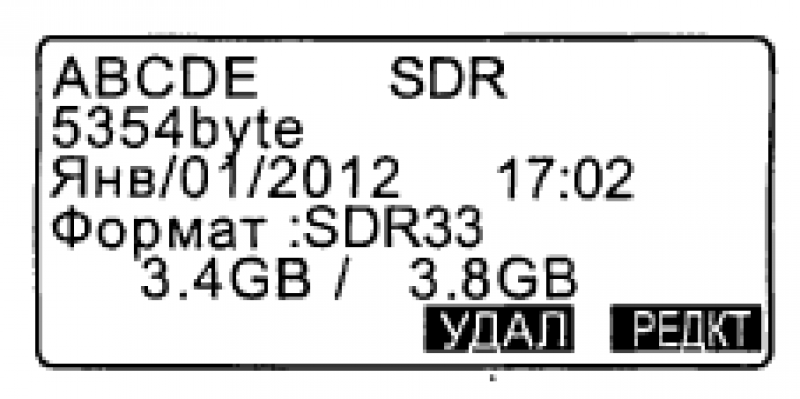

Редактирование имени файла

1. Выполните действия 1-2, описанные в разделе “Отображение сведений о файле”, пока не отобразится экран, показанный снизу.

2. Нажмите [РЕДКТ] и введите новое имя файла. Нажмите {ДА}, чтобы подтвердить ввод.
    На экране отображается отредактированное имя файла.

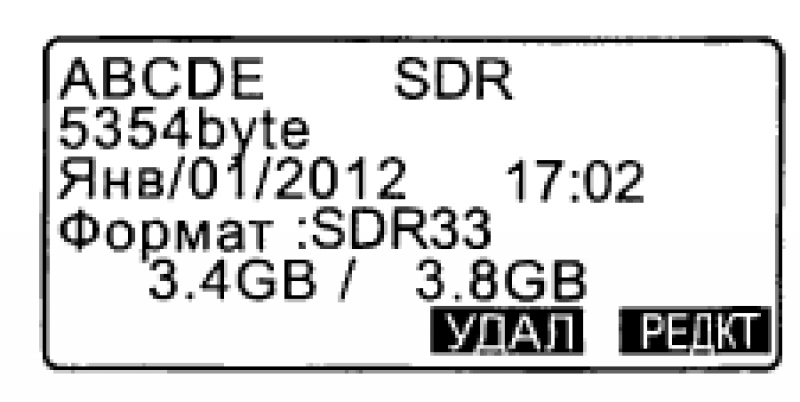

Удаление файла

1. Выполните действия 1 -2, описанные в разделе "ПРОЦЕДУРА Редактирование имени файла", пока не отобразится экран, показанный справа.
2. Нажмите [УДАЛ], затем [ДА]. Файл удалится, и на экране отобразится список файлов.

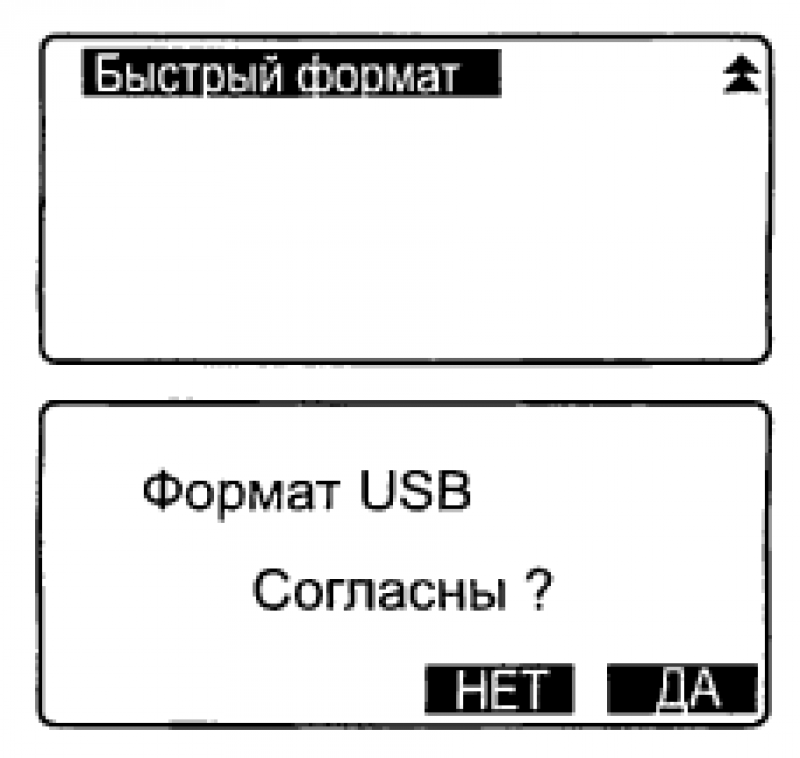

Форматирование USB накопителя

Выбрав "Быстрый формат" на 2-й странице экрана <USB>, можно отформатировать USB накопитель.
При форматировании удаляются все файлы, содержащиеся на USB накопителе, включая и скрытые файлы.
При выполнении форматирования на компьютере выберите файловую систему "FAT" или "FAT 32".
1. На 2-й странице экрана <USB> выберите "Быстрый формат".
2. Нажмите [ДА], чтобы начать форматирование. По завершении вновь отображается экран <USB>.
