Програмное обеспечение Leica Geo Office. Обработка геодезических измерений.

LEICA Geo Office (LGO)- это программный пакет для обработки и хранения данных съемки, выполненной GPS- приемниками, тахеометрами, цифровыми нивелирами. LGO обеспечивает все необходимое для управления, визуализации, обработки, импорта и экспорта данных измерений. Анализ и обработка данных с различных приборов осуществляется раздельно или совместно.

Программа основана на интуитивном графическом интерфейсе Windows™ с многозадачной средой, что делает ее очень простой в изучении и удобной в работе.

Все компоненты программы LEICA Geo Office имеют единый интерфейс и легко взаимодействуют друг с другом. Данные GPS-приемников, тахеометров и нивелиров находятся в поле программы и управляются с помощью стандартизированных программных функций и единого потока данных. Встроенная система помощи содержит необходимые инструкции, полезную информацию, советы по применению программы.
LEICA Geo Office состоит из базового пакета программы и опций, которые открываются в программе пользователя при наличии ключа аппаратной защиты.

Эти модули служат для выполнения следующих функций:

1.    Управление данными.
2.    Настраиваемый импорт и экспорт данных.
3.    Средства для GNSS, TPS и нивелиров.
4.    Визуализация и редактирование.
5.    Контроль качества.
6.    Простое создание отчетов.
7.    Простота настроек.

Стандартные функции LGO могут быть расширены мощными дополнительными опциями:

1. Пост- обработка GPS/ГЛОНАСС измерений. Этот модуль обрабатывает все типы «сырых» данных GPS/ГЛОНАСС. Одно из основных приложений — классическая обработка базовых линий в геодезических опорных сетях. Модуль также используется для определения точек траекторий на периоды отсутствия радиомодемной связи, когда RTK поправки не передавались. Помимо проверки целостности в момент проведения самих измерений с помощью GPS1200 пользователь может контролировать весь процесс постобработки в LEICA Geo Office — что и как должно быть обработано. Для вычисления базовых линий можно использовать настройки по умолчанию, чтобы провести весь процесс в полностью автоматизированном режиме. Для критических линий или специальных исследований обработка может быть проведена вручную. Этот режим очень хорош для опытных пользователей, которые могут создать свои собственные настройки и сценарии обработки данных. Диспетчер результатов содержит множество графических средств для анализа и создания отчетов, которые позволяют более детально рассмотреть полученный результат перед его окончательной записью в файл.
2. Преобразование координат. В LEICA Geo Office есть полный набор библиотек и функций по определению систем координат и преобразованию из одной системы в другую: библиотеки эллипсоидов, проекций и моделей геоидов, а также шесть различных методов преобразования дают вам большие возможности выбора технологии трансформирования для наилучшей обработки вашего проекта. Преобразование эллипсоидальных высот в ортометрические и наоборот с использованием импортированных и пользовательских моделей геоида. Специальная возможность LEICA Geo Office — это поддержка специфических локальных систем координат, которые основаны на параметрах преобразования из WGS84 или ПЗ-90 в локальную систему координат. В модуле преобразования координат вы можете работать в любой системе координат, WGS84, ПЗ-90 или локальной, и преобразовывать координаты из одной системы в другую.
3. Импорт данных в RINEX формате. Модуль позволит вам импортировать для обработки в LEICA Geo Office измерения, полученные с помощью GNSS приемников других производителей, в RINEX формате (Receiver INdependant EXchange format), ставшем стандартным форматом обмена данными спутниковых наблюдений.
4. Уравнивание сети. Модуль Уравнивания сетей позволяет вам комбинировать все типы данных, полученных от различных инструментов — GNSS-приемников, TPS (тахеометров) и нивелиров, или, наоборот, уравнять их отдельно по методу наименьших квадратов для поиска наилучшего решения и проверки совмещения с уже известными координатами контрольных точек. Мощная статическая отбраковка позволяет находить грубые ошибки и просчеты. Модуль Уравнивания сетей базируется на программном ядре MOVE3 со встроенными строгими алгоритмами уравнивания. Программа уравнивает трехмерные спутниковые сети, двумерные и трехмерные тахеометрические сети, а также нивелирные сети высотного обоснования. Уравнивание может быть как отдельным по типу сети, так и совместным. Еще одно достоинство модуля Уравнивания сетей — это возможность создать и анализировать будущую сеть для оценки ее дальнейшего применения до выхода в поле, закладки пунктов и выполнения измерений.
5. Экспорт данных в GIS/CAD форматах. Данный модуль позволяет извлечь точки, включая тематические коды, из проекта LEICA Geo Office и сформировать файлы в форматах AutoCAD DWG, MicroStation DGN, MapInfo MIF или DXF, которые могут быть импортированы в любую Геоинформационную Систему (ГИС).

Обработка данных нивелирования.

Визуализация всех данных нивелирного хода на одной странице. Выбор настроек обработки и уравнивание ходов производится быстро и автоматически. С помощью Диспетчера результатов можно проанализировать полученные результаты и сгенерировать общий отчет по уравниванию. Затем полученные данные можно сохранить или экспортировать в необходимый формат.

Поверхность и объемы. После указания характерных линий, модель автоматически обновляется. Отображение поверхностей как в плоском, так и в объемном виде обладает массой графических возможностей. Используя модуль Поверхности и объемы, Вы сможете вычислить объемы между двумя поверхностями или объем, заключенный между поверхностью и плоскостью.
LGO дает возможность Вам комплексно управлять моделями рельефа. При внесении изменений в координаты, все поверхности и объемы незамедлительно перестраиваются.

LEICA Geo Office была разработана с целью быстрого процесса обработки данных съемки в единой программе. Пользователь может сделать свои настройки для работы в программе и применять различные возможности контроля и анализа данных. Все результаты обработки данных фиксируются в протоколе и вы можете получить полную документацию о контроле качества произведенной съемки.

Обработка результатов ГНСС-измерений включает в себя этапы:

-создание проекта;
-импорт «сырых» (RAW) данных в проект;
просмотр и редактирование «сырых» данных в проекте;
-обработка базовых линий (вычисление векторов) и анализ результатов обработки;
-уравнивание сетей в системе координат WGS-84;
-вычисление параметров трансформации координат из WGS84 в локальные системы координат (СК-42 или СК-95, СК-63, местные системы координат-МСК);
-преобразование координат точек из СК WGS-84 к СК-42 или СК-95, СК-63, МСК с использованием вычисленных параметров трансформации.
-создание каталога координат определяемых точек в локальной системе.

Работа начинается с создания нового проекта или с открытия уже существующего проекта. То и другое можно сделать как из главного меню: File → Open Project (Открыть проект File/ File → New Project (Новый проект)), так и из главного рабочего окна, выбрав в нем на вспомогательной панели раздел Projects.

При этом новый проект открывается, установив правую кнопку мыши на папку Projects в среднем окне рабочего поля, а уже существующий проект открывается двойным нажатием на его название в правом окне рабочего поля или выбором во всплывающем контектном меню после нажатия правой кнопкой мышки на названиии проекта.

Проект содержит набор данных для обработки ГНСС-измерений и настроек, сделанных в проекте. С точки зрения организации хранения данных, проект представляет собой папку с именем проекта с определенным набором файлов, созданных по внутренней структуре организации данных в проекте ПО LGO, которые создаются автоматически при создании проекта.

Проект может быть в статусе подключен к ПО LGO (зарегистрирован) и в этом случае его имя выделено активным жирным цветом в рабочем поле и отключен (не зарегистрирован) и в этом случае его имя выделено серым бледным цветом в рабочем поле. Для работы в данном проекте он должен быть зарегистрирован на данном проекте.
Для создания проекта на панели инструментов нажмите File →New Project После запуска процедуры в рабочем поле появится окно New Project (новый проект)

В закладке General в верхней строке Project Name (имя проекта) задайте имя проекта .

В следующей строке Location (местоположение) можно оставить по умолчанию и если поступать таким образом всякий раз, то все проекты (папки с файлами) будут храниться в одной директории (например по умолчанию Projects).

Далее, в разделе Limits for Automatic Coordinate Averaging (пределы автоматического усреднения координат) можно задать максимально допустимые расхождения между значениями планового и высотного положения точки, полученные из разных вариантов вычисления. Установленное по умолчанию максимальное расхождение между плановыми координатами (Max. Distance between different solutions (Position)) и максимальное расхождение по высоте (Max. Distance between different solutions (Height)), полученные из разных вариантов вычисления (решения) следует для большинства практических работ оставить то, что предлагается в ПО по умолчанию - 0.075м.

Эта величина будет использована в ПО для того, чтобы выдавать в процессе обработки предупреждающие сообщения, если координаты или высота, полученные для одной и той же точки из разных вариантов решения, будет ее превышать. В этом случае ПО самостоятельно исключает решения, которые, по ее системе оценок, являются грубыми, и они не используются для вычисления средних (Average) координат точек.
В строке Time Zone (часовой пояс) можно установить часовой пояс места наблюденний от меридиана Гринвича. Наш регион (Новосибисркая облоасть) находится в часовом поясе, отстоящем от часового пояса Гринвича по долготе 6 часов, поэтому в данном окне рекомендуется устаносить цифру 6..

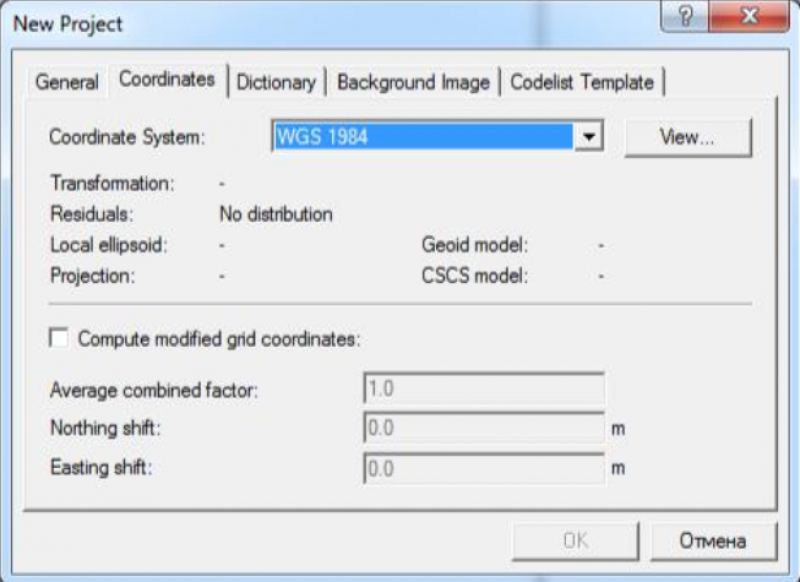

Закладка Coordinates.

В первой строке Coordinate System (система координат) данной закладки устанавливается система координат, в которой будет осуществляться вычисление координат пунктов. В сандартном вариане обработки ГНСС-измерений рекомнедуется по умолчанию международную геодезическую систему координат World Geodetic System - WGS-84. Кнопка View (обзор) позволяет просматривать свойства различных систем координат, изменить их свойства, создавать новую систему координат. Ниже помещается информация о выбранной системе координат.

Строка Compute modified grid coordinates (вычисление модифицированных плоских координат), в случае активации, позволяет в нижеследующих строках устанавливать:
Average combined factor – масштаб (коэффициент увеличения или уменьшения координат);
Northing shift – смещение на север Easting shift - смещение на восток
Эту опцию можно использовать для, вычисления координат точек в какой-либо плоской системе координат с одновременной их модификацией. В сандартном вариане обработки ГНСС-измерений рекомнедуется эту опцию не активировать.

Импорт измерительной информации в проект

Для ввода в проект измерительной информацией, а также сведений о координатах исходных пунктов используется процедура импорта.
Процедура испорта сырых ГНСС_данных:

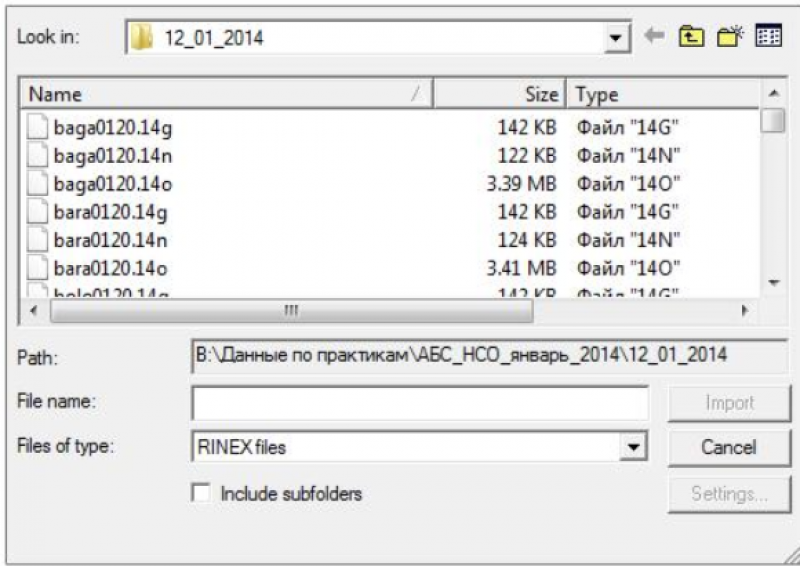

1.    Import → Raw Data ,

В нижней строке Files of type(типы файлов) следует задать тип ГНСС-приемника Leica, если импортируются измерения приемниками этой фирмы (родные для ПО LGO) или Rinex files (если предстоит обрабатывать измерения, выполненые инструментами других фирм изготовителей ГНСС-приемников, конвертированные в обменный формат Rinex). Опция Include subfolders включается. Если необходимо искать и импортировать данные, находящиеся как в указанной, так и во вложенных папках.

2. Указать путь к директории, где лежат искомые файлы измерений и запустить процедуру импорта, нажав кнопку Import.

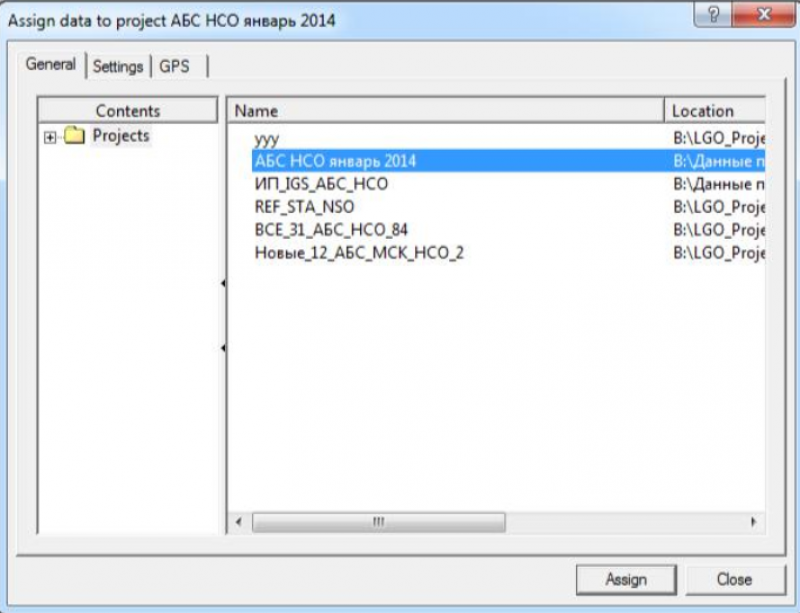

Появится окно Assign data to project … (присвоить данных проекту…)

В первой закладке которого General появится окно списка проектов.
Прежде чем выполнить непосредственно импорт сырых данных в требуемый проект, просмотрите установки на 2-х других закладках.

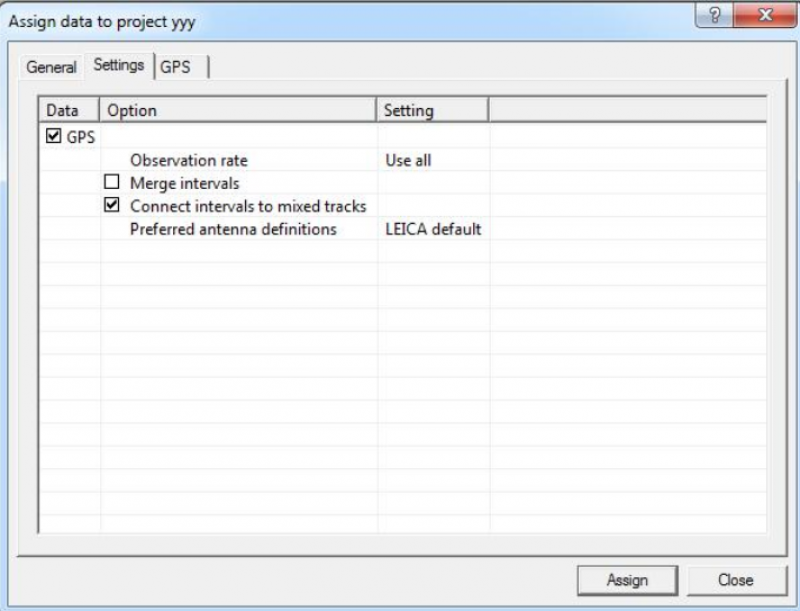

Закладка установок (Setting) позволяет:
А) установить интервал измерений, который будут использованы для обработки. Для этого в строке Observation rate в колонке Setting выбрать нужный интервал. Это делается в том случае, если полевые измерения были выполнены с большей частотой (например, через 1 секунду), а в обработку принято принимать измерения с меньшей частотой (напрмер, через 15 сек.)
Б) включить опцию объединения (склеивания) интервалов наблюдений Merge intervals для одной и той же станции, сделанные в разное время. В стандартном режиме обработки следует оставлять эту опцию отключенной
В) Опцию Connect Intervals to mixed tracks оставить включеннй
Г) Предпочтительное определение (описание) антенн (Опция Prefered antenna definitions) \ставить по умолчанию Leica (Leica default).

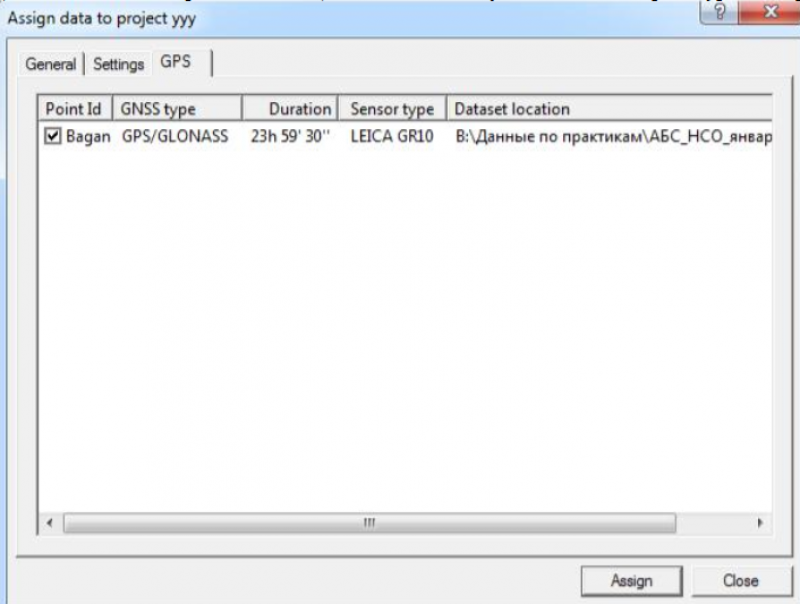

Закладка GPS позволяет просмотреть до импорта в проект все подлежащие импорту точки и соответствующие им данные (время наблюдения, тип использованного ГНСС-сенсора (навигационные координаты, и т.д.) и исключить ненужные точки из процедуры импорта.

Укажите нужный проект, куда будут импортированы данные, нажав кнопку Assign. Процесс передачи будет отображаться в виде нарастающей шкалой, и после завершения процесса нажмите кнопку Close.

Анализ и редактирование информации введенной в проект. Анализ загрузки информации

Вначале производится анализ полноты загрузки информации в проект. Для этого открыть закладку View/Edit, где по схеме сети проверить наличие всех точек на которых выполнены измерения, которые необходимо обработать в ПО LGO.

Если измерения на точках выполнялись повторно, несколькими сеансами “сессиями”, нужно проверить все ли они загружены в проект. Это удобнее сделать в закладке GPSProc. В левом поле этой закладки показаны все точки,на которых выполнены измерения, а в правом эти же сеансы в графическом виде в виде полосок, длина которых пропорциональна длительности интервала наблюдений..

В закладке View/Edit также необходимо проверить все наблюдения на каждой точке. Для этого необходимо иметь сведения о том, какие и когда измерения выполнялись в сети, то есть необходимо от подразделения, выполнявшего измерения получить журналы измерений.

Наличие всех необходимых интервалов измерений на точке можно с помощью контектного меню, всплывающем после, которое вызывается нажатием правой кнопкой мыши на требуемой точке в схеме. В контексном меню выбрать опцию Edit Intervals (редактирование интервалов), появится окно Interval Properties и при активной кнопке Antenna будет видна полная информация о наблюдениях на точке.

Развернув верхнюю строку в этом окне, следует просмотреть список всех сеансов измерений в которых участвовала данная точка. Для исправления возможных ошибок, допущенных при присвоении имен точкам в процессе полевых измерений в части наименований точек, следует переприсвоить сеанс измерений от неверно поименованной точки другой (правильной) точке. Для этого нужно верниться в контенсное меню (выйдя из текущей закладки и снова щелкнув по точке мышкой правой), выберать опцию Reassign Interval (перепривоение интервала), выделить нужный сеанс или несколько сеансов (можно выбрать сразу все используя кнопку Select All), внизу в графе to развернуть перечень всех точек в проекте и указать название той точки, которой присваиваются выбранные сеансы.

Редактирование загруженной в проект информации

Редактирование сведений об антеннах

Посмотреть перечень авторизованных в программе антенн можно
В главном меню программы: Tools →Antenna Management, появится полный список авторизованных антенн. В этом списке перечень антенн производства Leica Geosystems. Обратите внимание на имеющийся факт, когда один и тот же тип антенн повторяется с использованием различных вариантов их установки Pillar (на туре, Pole (на вехе), Tripod (на штативе), при этом высота установки антенны у всех этих трех вариантов разная. Это один и тот же тип антенны, а приставки к типу указывают каким образом и до какой точки измерялась высота антенны.

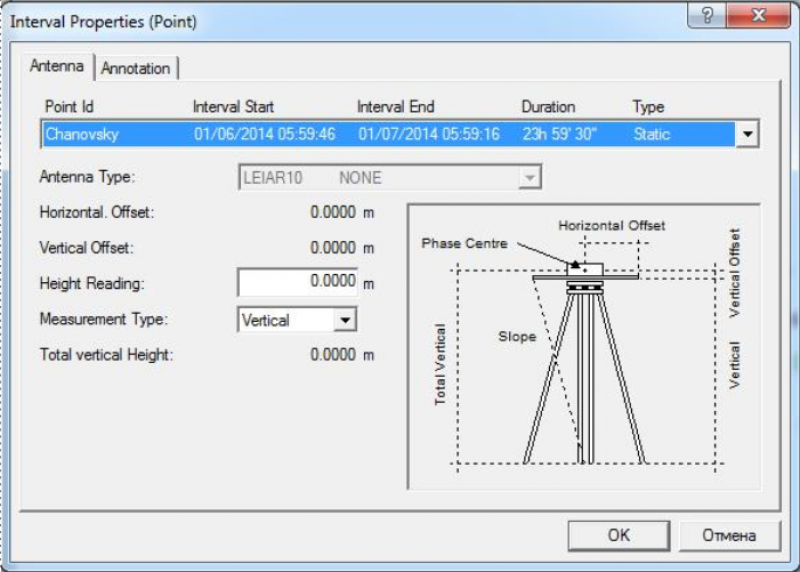

У типа Pillar (“на туре”) высота Total Vertical (общая вертикальная ) измеряется от головки марки до основания антенны, фактически до начала резьбы, часто это место называют «базой», а в различных документах она обозначается как ARP (Antenna Reference Plane – «опорная поверхность антенны») или BPA (Base Plane Antenna –“ базовая поверхность антенны»).

У типа Pole (“на вехе”) высота Total Vertical (общая вертикальная ) измеряется от основания вехи до «базы».

У типа Tripod (“ на штативе”) предполагается , что высота Total Vertical (общая вертикальная ) измеряетя от головки марки центра пункта до крюка на становом винте трегера на специальном штативе. При указании данного типа программа автоматически к высоте антенны будет добавлять 36 см.

Таким образом, особенностью способов установки антенны на аксессуары Leica Geosystems и особенность их учета в ПО LGO, требует самого внимательного рассмотрения и учета способа установки антенны, и метода измерения высоты ее установки.

Возможно приведенные выше разъяснения не совсем понятны (для конвертированной информации) для тех кто не имеет опыта обработки спутниковых измерений, тогда поступаййте следующим образом (одним из вариантов):
-перед конвертированием измерителной информации выполненной приемниками других фирм в формат Rinex проверьте чтобы в информации везде были указаны высоты до фазового центра;
-или же, высоты везде можно указать до базы, но тогда у типа антенны Unknown исправить нулевые значения высот до фазового центра на их истинные для использованного типа антенны. Это делается следующим образом: в обзоре Antennas, в правой части окна, щелкните мышкой правой против строки которую хотите изменить, появится контекстное меню, выбрать в нем опцию Modify, и нужная вам строка станет доступной для редактирования. Внесите изменения, щелкните левой кнопкой в любом месте поля, появится предупреждение: «Antenna being modified is in use. All baseline which have already been computed using this antenna shall be deleted from the database» в переводе означает « Модифицируемая антенна находится в использовании. Все базовые линии которые уже были вычислены с этой антенной будут удалены из базы данных». Следовательно модифицировать антенну надо до вычисления базовых линий, или же (если вычисление базовых линий уже сделано) после модификации антенны повторить вычисления базовых линий. Помните, что модифицированный тип антенн в обзоре Antennas будет работать только в данном проекте;
- и в третьем варианте, у каждого сеанса измерений исправлять (если требуется) высоту антенны используя уже знакомый инструментарий.

Редактирование пунктов (точек)

Вокне View/Edit можно выполнять следующие операции над точками:
-вносить в проект новые точки по координатам;
-активизировать или де-активизировать точки в проекте;
-удалять точки из проекта;
-изменять свойства точек.

Для выполнения всех вышеперечисленных операций над пунктом (точкой) проекта предназначено контекстное меню, которое появляется если щелкнуть правой кнопкой мыши по точке. В меню представлены опции:
-New… - внесение в проект новых точек по координатам;
-Activate – активизация точки в проекте;
-De-activate – деактивизация точки в проекте (временное исключение точки из обработки);
-Delete – удаление точки из проекта;
-Re-Assign Interval… - переприсвоить интервал
-Edit Intervals… - редактирование интервалов
-Re-assign Triplets – переприсвоить триплет (X,Y,Z)
-Properties – просмотр свойств точки.

Обработка (Processing) базовых линий

Базовая линия- это отрезок прямой в пространстве, соединяющий два измеренных пункта. Базовая линия есть вектор, т.е. отрезок прямой который имеет длину и направление. Обработать базовую линию в программе обработки ГНСС-измерений означает вычислить соответствующий ей вектор. Вычислить вектор означает вычислить его длину и направление.

Пояснение: для более полного понимания сущности технологии спутниковых определений координат следует иметь ввиду такие моменты:
-базовые линии (их длины и направления) не измеряются спутниковыми приемниками непосредственно, а вычисляются программой постобработки по информации принятой приемниками от спутников;
-в процессе сбора информации от спутников внутренняя программа приемника постоянно вычисляет местоположение точки стояния в автономном режиме по кодовым сигналам, вычисляет в системе координат WGS-84 так называемые навигационные координаты погрешность определения которых в первый период приема сигналов достигает десятков метров и с течением времени уменьшается (при приеме сигналов в течении суток погрешность приближается к 1 метру).

Закладка GPS-Processing используется для обработки ГНСС-измерений после того, как вся измерительная информация введена в проект, проверена и откорректирована. В левой части окна представлены все данные наблюдений, импортированных в проект. Содержимое левой части доступно для просмотра и редактирования деталей информации от наблюденных интервалов (сеансов), для этого нужно вызвать контекстное меню щелкнув правой кнопкой по нужному сеансу измерений. В этом контекстном меню наиболее значимые опции:
-Edit Point – редактирование точки;
- Re-Assign - переназначенение интервала (назначение другой точке);
-Modify – измение точки
-Save As – сохранить как (сохрание в ТХТ – файл)
- Delete -    удаление интервала из проекта;
- Export to Rinex - экспорт интервала в обменный формат Rinex ;
-Properties - свойства интервала.

Правая часть окна данной закладки показывает интервалы в графическом виде в виде серых полосок напротив каждой точки, длина которых пропорциональна времени наблюдения на точке. Основное назначение правой части – позволяет выбрать интервалы измерений для последующей их обработки. Кроме того предоставляет дополнительные возможности - в контекстном меню (вызвать щелчком правой кнопкой по нужному графику) из списка всех возможных опций рассмотрим наиболее значимые:
-Rover – присвоение точки статуса Rover – (определяемой, подвижной)
-Reference – опорная (базовая) тока
-Deselect – отмена выбора
-Satelite Windows – окна спутников
-Activate Windows – активизировать окна
-Remove Windows - удалить окна
-Export to Rinex - экпорт в обменный формат Rinex

Первые две опции позволяют присвоить точке, на которой выполнены наблюдения, соответствующий названию опции статус. Причем они присутствуют в контекстном меню не всегда, а только в случае когда выбран ручной ( Manual ) режим обработки базовых линий. Опция Satelite Windows позволяет показать на экране в графическом виде отнаблюденные в данном сеансе спутники. Выберите, какую-либо точку в качестве Rover или Reference, вызовите контекстное меню, щелкнув правой кнопкой по нужному графику и выберете опцию Satelite Windows.

Появится окно с графиками спутников (а внизу график сеанса наблюдений на точке). Буква G с номером означает спутник системы GPS с его номером, графики спутников системы ГЛОНАСС с буквой R. Можно убрать часть графика какого-либо спутника или полностью график, и таким образом исключить из дальнейшей обработки либо часть информации принятой с данного спутника в выбранный промежуток времени, либо всю информацию принятую со спутника. Для этого щелкните правой кнопкой в поле (но не по графику), в появившемся меню будут две основные опции:
- Window (Include) – окно (включить)
- Window (Exclude) – окно (исключить)
Выберем первую опцию. У стрелки курсора появится идентификатор Window. Выберем стрелкой какую-то точку на графике нужного спутника и не отпуская кнопки мыши потянем стрелку вдоль графика в нужном направлении. Обозначив какой-то интервал на графике, отпустим кнопку мыши. На графике в заданном интервале останется окно (в данном случае серое), которое отображает интервал наблюдений данного спутника, который будет включен в последующую обработку (понятно, что остальная часть графика не будет включена).

Выбрав вторую опцию и проделав все то же самое, выделим интервал который будет исключен из обработки (а остальная часть включена). Чтобы отменить выбор окна (интервала) щелкните в поле правой кнопкой и в появившемся меню выберите опцию Remove all windows ( удалить все окна).
Вернемся в окно закладки и обратимся снова к его правой части. Щелчком правой кнопкой в поле (не по графику) , вызовем контекстное меню и рассмотрим опцию Windowing . Разверните эту опцию и увидите четыре подопции :
- Window (Include) – окно (включая в обработку);
- Window (Exclude) – окно (Исключая из обработки);
- Activate all window ( Deactivate all window) – активировать все окна ( или деактивировать, взависимости от состояния их);
- Remove all window – удалить все окна.

Выберем первую подопцию Window (Include), у курсора появится индекс Window. Теперь можно вырезать из любого графика (интервала наблюдений), любые части, которые будут участвовать в дальнейшей обработки. Для этого нажмите курсором (левой кнопкой мыши) в нужной точке графика и не отпуская кнопку потяните курсор вдоль графика в нужном направлении. Когда отпустите кнопку мыши появится серое окно – часть интервала наблюдений, которая будет включена в последующую обработку. Остальная часть графика будет белой.

Анализ результатов обработки базовых линий. Сохранение результатов обработки

По завершению процесса обработки программа автоматически переключится в окно общего обзора Results. Сразу же сохраните их для дальнейшего использования, для чего вызовите контекстное меню, щелкнув правой кнопкой в правой части окна обзора и запустите первую сверху опцию Store. Перед сохранением все базовые линии в правом поле окна должны быть выбраны (выделены синим цветом). Если базовые линии не выбраны, в контекстном меню выберите опцию Select и в ней подопцию All (все). В процессе сохранения результатов обработки может появиться предупреждение (например о превышении при обработке некоторых ограничений), нажмите ОК для продолжения сохранения.

Рекомендуется сформировать список следующего содержания и очередности расположения колонок:
1.Reference ID; 2.Rover ID; 3.Duration; 4.Type; 5.Ambiguity Ststus; 6.Solution Type; 7.Frecuency; 8.GNSS Type; 9.Slope Distence; 10.PDOP (min); 11.PDOP (max); 12.Posn.Qlty; Hgt. Qlty; 14.Posn+Hgt. Qlty; 15.Ref.Ant.Hgt; 16.Rov.Ant. Hgt; 17. Stored Status;

После анализа результатов обработки базовых линий сохраните данный отчет – щелкните в правом поле правой кнопкой мыши , в меню выбирите опцию Save as (сохранить как) и сохраните отчет.
Данный отчет можно не сохранять.
Выбрав в левой папку Parameters можно просмотреть в форме сводки все параметры при которых выполнялась обработка базовых линий.

Данный отчет можно не сохранять.
Выбрав в левой части окна папку Report в правой части появится полный оотчет об обработке базоывх линий. Это второй вариант сохранения отчетавычисления базовых линий.
Обратимся еще раз к контекстному меню, вызываемому щелчком правой кнопкой мыши в свободном пространстве правой части окна.
Полный перечень опций в данном меню выглядит следующим образом:
-Store (сохранение)
-Open report (открыть отчет)
-Analyse (анализ)
-Select (выбор)
-Save As (сохранить как)
-Print (печать)
-Find (поиск)
-Invert Selection (обращение выборки)
-Selection Criteria (критерий выборки)
-Default Selection Criteria (критерии выборки по умолчанию).

Отдельные опции не активны, чтобы активизировать их надо выбрать хотя бы одну базовую линию.
Допустимые невязки полигонов должны быть указаны в техническом предписании или вычислены в процессе обработки самостоятельно. Самый простой (не строгий) способ вычисления допустимой невязки полигона - по формуле Wдоп = 2m√n , где m – допустимая с.к.о. измерения базовой линии , оговоренная в техническом предписании , n – число сторон в полигоне.
