Система координат 1942 года, «СК-42»

История ее возникновения относится к появлению другой, вернее первой единой системы координат значительной части страны оформленной в 1932 году и имеющей аббревиатуру СК-32.

На момент индустриального рывка в 30-е годы XX века в нашей стране был запрос на полное картографирование всей территории страны. Для этого возникала необходимость в формировании общей геодезической сети всей страны с максимальной точностью в кратчайшие сроки.  А по результатам этих измерений в последствие делать выводы, определяться с общенациональной системой координат, точками ее отсчета, с вычислениями параметров Земли, математическими и физическими ее величинами.

Так вот, для выполнения всего этого на Дальнем Востоке и Восточной Сибири, начиная с 1934 года, производились работы по устройству на этой территории страны астрономо-геодезической сети. Исходным пунктом для этого приняли геодезический пункт Черниговский возле города Свободный с исходным астрономическим азимутом на пункт Гащенский и астрономическими координатами. Эти астрономические данные приравнены к геодезическим данным по подобию СК32. Высоты в исходном пункте Черниговский были также приравнены к нулю в уровенной поверхности геоида и референц-эллипсоида Бесселя, который был принят за правильную поверхность. В результате этих работ по названию города уравненная сеть и система координат получила название Свободненская с датой 1935 года и аббревиатурой СК35.

В 1936 году в районе города Красноярска были соединены общими пунктами две АГС. В результате чего получили сравнение Пулковская (СК32) и Свободненская (СК35) системы координат. При получении в наземных измерениях триангуляционных сетей довольно высокой точности, отклонения оказались существенными (-270м, +790м). Кроме этих двух систем, точно по таким же принципам выбора и ориентирования начальных исходных данных, использовались в разных регионах и другие Магаданско-Дебинская, Петропавловская, Ташкентская системы координат. В них также применялся эллипсоид Бесселя с его параметрами и размерами.

В 1937 году были собраны сведения по всем имеющимся полигонам астрономо-геодезических сетей с формированием каталогов координат. В 1939 году выходят Основные положения ГГС со схемой построения на основе принципов Красовского «от общего к частному», которые соответствовали техническим условиям, экономическим возможностям страны и развивались в дальнейшем.

Так в 40-х годах XX столетия были выполнены колоссальные по объему работ уравнивания общей астрономо-геодезической сети с количеством 4733 пунктов, 87 полигонами и протяженностью порядка 60 тысяч км. В результате полученных данных в центральном НИИ геодезии, аэросъемки и картографии начались работы по определению параметров референц-эллипсоида применительно к территории нашей страны (М.С. Молоденский, А.А. Изотов). В то же время велись работы по астрономо-геодезическому нивелированию (М.С. Молоденский) и вычислению высот геоида.

Результатом этих работ стало получение новых параметров эллипсоида, который в последствие назвали именем Ф.Н. Красовского. А систему координат, принятую для всей страны, учредили в 1946 году. Но дата окончания работ 1942 года стала отправной точкой в ее наименовании «СК-42». С 1943года в Главном управлением геодезии и картографии в соответствии с внутренним приказом стали устанавливать исходные геодезические даты. Так в референц-эллипсоиде Красовского основными исходными параметрами (датами) являются:

• большая полуось эллипсоида, равная 6378245, 000м;
• малая полуось эллипсоида со значением 6356863,019м;
• сжатие эллипсоида имеет соотношение 1:298,3;
• геодезические координаты пункта Сигнал А (B=59º46´15,359"; L=30º19´28,318") возле обсерватории Пулково;
• геодезический азимут Сигнал А - Бугры 121º06´42,305".

Стоит отметить, что в 1948 году были внесены уточнения по поводу исходных пунктов в системе СК-42. За исходный пункт ГГС был принят Сигнал А, находящийся в двух сотнях метров от центра в зале Пулковской обсерватории.

Назначение системы координат 1942 года

Практически на всех топографических картах, планах, планшетах СССР была указана система координат, в которой они выполнены и таковой была СК42. Так что ее можно называть картографической системой координат. Выше не было сказано о том, что для перехода на плоскую систему координат, которой и является «СК-42», был использован метод проецирования земной поверхности на плоскость по именам немецких ученых Гаусса - Крюгера. Ее еще называют равноугольной в связи с тем, что после проецировании углы в ней не претерпевают искажений.

По своей геометрической сути СК42 является поперечно-цилиндрической проекцией эллипсоида Красовского. Что имеется ввиду. Все меридианы эллипсоида, находящегося в цилиндре и имеющего с ним одну линию соприкосновения (экватор), проецируются на его внутреннюю поверхность. После чего вся боковая поверхность цилиндра разворачивается на плоскости, что и говорит о ее плоскостном характере. Важно уточнить, что эллипсоид условно делится на шести градусные зоны, количество которых будет равняться шестидесяти (показано на рис.1). Поэтому СК-42 можно еще назвать прямоугольной зональной системой координат. Она предусматривает проецирование каждой из шестидесяти зон отдельно. И такой способ проецирования дает минимальные линейные и площадные искажения. Вдоль осевых меридианов каждой зоны этих искажения нулевые. А вот к краям зон они достигают максимальных значений равных отношению 1/750.

Рис.1. Прямоугольная зональная СК-42.

Каждую шести градусную зону СК-42 можно считать отдельной координатной системой со своим началом в точке пресечения меридианов и экватора, которые являются осями координат соответственно X и Y. Тогда все абсциссы выше экватора имеют положительные значения, а ниже – отрицательные. В России все координаты имеют положительные значения. Для того что бы избежать ненужных отрицательных значений по ординатам, начало координат смешено в каждой зоне по оси Y на 500000 м (см.рис.2).

Рис.2. Координатная система в отдельной зоне.

Даже самая западная граница практически любой зоны имеет координату Y значением в районе +165м. Такое смещение начала координат по ординатам именуют ложным восточным сдвигом.

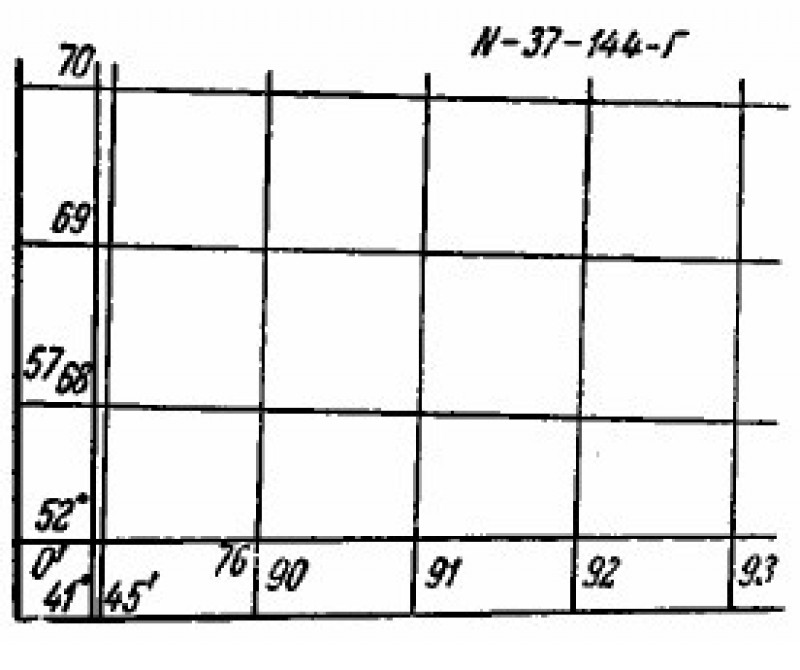

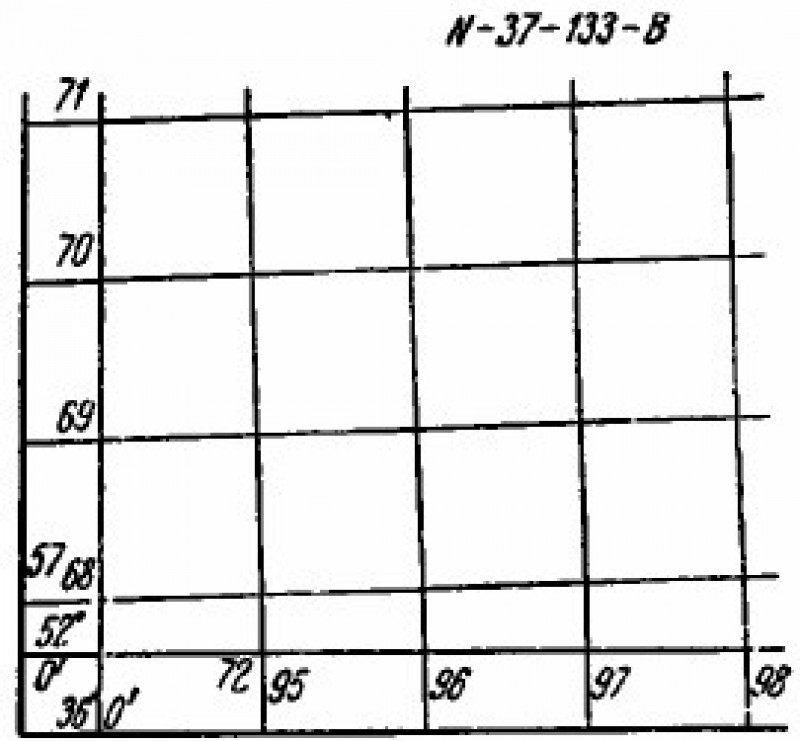

На территории нашей страны размещается 28 таких зон. Известно, что каждая конкретная точка в СК-42имеет свою пару координат, которые имеют естественно метровые единицы измерения. Но вот сетки координат на топографических планах имеют различные разграфки в зависимости от масштаба. Так топографический план масштаба 1:50000 имеет километровую разграфку. Точка пересечения координатной сетки топографической карты с номенклатурой (N-37-133-B) в юго-западной части имеет такую пару координат (5768;7295), (см. рис.3). Это означает, что угловая точка пересечения находится в 5768 км к северу от экватора, в 7-й зоне и в 205-ти км к западу от зональной оси абсцисс. Для топографической карты с номенклатурой (N-37-144-Г) точка пересечения сетки координат в юго-западной ее части имеет следующие координаты (5768;7690).  Что в свою очередь означает нахождение точки в 5768 км севернее экватора, в той же седьмой зоне и в 190 км восточнее оси координат X.

Рис.3. Координатная сетка на карте М 1:50000.

Очевидно, что вся координатная сетка представляет собой прямоугольный вид с возможностью широкого спектра применения для практических целей с достаточной точностью получения результата.

Значение системы координат 1942 года

Трудно переоценить. СК-42 использовалась в экономической, оборонной и научной деятельности государства в течение более 50-ти лет. Ее установление можно считать государственным и профессиональным достижением геодезического сообщества. На ее основе производили построения все последующие координатные системы такие, как СК-95, ПЗ-90. И даже в настоящее время при отсутствии геодезических сведений в регламентированных системах координат СК-42 может быть использована и преобразована в необходимую из них, по соответствующим формулам перехода. Многие геодезические пункты СК-42 применяются до сих пор и участвуют только в составе и построениях вновь созданных АГС и СК.  И в заключение можно выразить уважение таким выдающимся ученным, как Ф.Н. Красовский, А.А. Изотов, М.С. Молоденский и другим их коллегам, которые осуществили грандиозные геодезические практические и научные преобразования на территории такой большой страны как Россия.
