Приборы и инструменты для измерения углов

В разное время каждый из нас знакомится с геометрическими, географическими и геодезическими инструментами для измерения углов. Нахождение углов осуществляется при выполнении полевых геодезических, маркшейдерских, изыскательских работ и камеральной обработке измерений.

Измерения углов на плоскости

Наверное, самым первым знакомством из так называемых камеральных инструментов у каждого из нас было знакомство с транспортиром. На профессиональном уровне металлический геодезический транспортир с поперечным масштабом использовался в маркшейдерских отделах шахт и карьеров при выполнении камеральных, проектных и подготовительных работ. С его помощью графическим способом определяют горизонтальные углы и откладывают дирекционные углы при проектировании горных выработок, подготовительных работах для задания им направления на планшетах и планах.

Следующим, применяемым в камеральных условиях геодезическим инструментом можно считать тахеограф. Его используют при графическом оформлении результатов тахеометрической съемки. Он представляет единую конструкцию из круга с градусной шкалой и линейки. С его помощью по дуге вдоль конструкции круга отмечаются значения горизонтальных углов съемочных точек, перенесенных из журнала полевых работ. А расстояния до точек съемки откладывают по линейке в соответствующем масштабе составления плана.

Пространственные измерения углов

Для получения пространственного положения точек местности и отображения их на плоскости в геодезии применяются способы измерения расстояний и углов между ними с помощью различных геодезических приборов

Качественной характеристикой геодезических и маркшейдерских измерений считается точность их выполнения, которая зависит от многих факторов и аспектов. Одним из них являются средства измерения. Существует своеобразный инженерный подход для выбора соответствующего инструмента требуемой точности работ. Так что все приборы измеряющие углы можно разделить по точности исполнения измерений.

Буссоль и эклиметр

Эти два приспособления могут использоваться в одном виде работ, называемом буссольная съемка (ход). Она применяется в местности, где нет возможности применять теодолитные ходы, тахеометрические съемки. Особую ценность при съемках крутых, круто наклонных и наклонных горных выработок в рудниках имеет подвесная буссоль, используемая до настоящего времени.

Буссоль - прибор для измерения углов

Буссоль.

Буссолью измеряют магнитные азимуты всех сторон хода, по разности которых можно определить горизонтальные углы. На планах графическим способом выстраивают линии буссольного хода с применением транспортира при откладывании азимутов (или горизонтальных углов) и с использованием поперечного масштаба и циркуля при построении длин линий хода. При прокладывании буссольного хода для получения вертикальных углов между точками используют подвесной эклиметр.

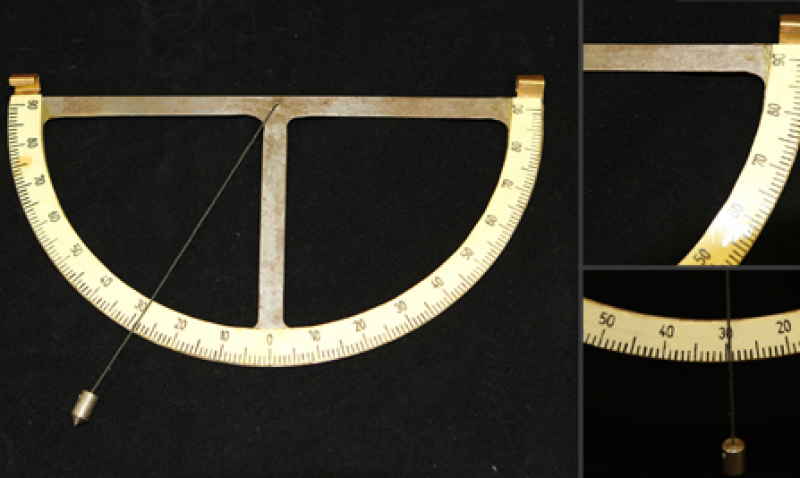

Эклиметр - инструмент для измерения углов

Эклиметр.

Он представляет собой металлический полукруг со шкалой и отвесом, крепящимся в его центре. При подвешивании полукруга на натянутые между точками хода шнуры берут отсчеты по отвесной линии, проходящей через шкалу эклиметра. Эти отсчеты соответствуют значениям вертикальных углов линий буссольного хода, которые необходимы для определения горизонтальных проложений этих сторон.

Угломеры

Следующим прибором, служащим для измерения углов, применяющимся в маркшейдерском производстве, безусловно, считается угломер горный. Этот инструмент используется для определения линии и формы очистного забоя в подземных горных выработках угольных шахт. Развитие и применение таких приборов проходило на протяжении практически всего советского периода страны, последний из них У-60 выпускался со специальными визирными марками.

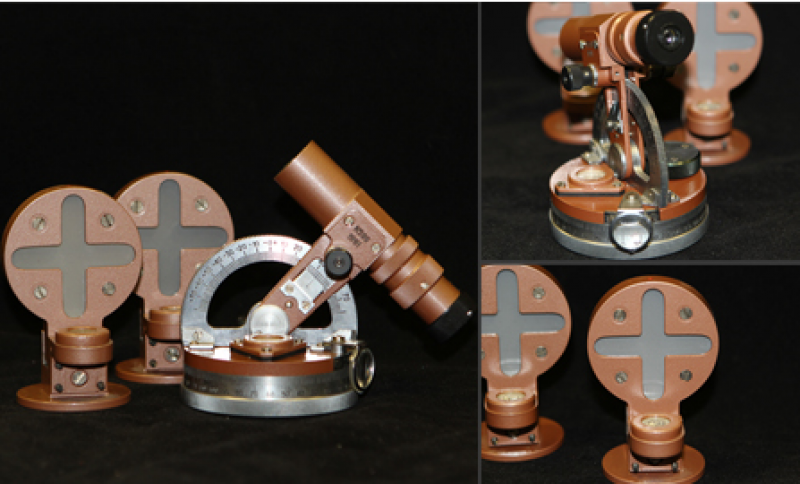

Горный угломер - инструмент для измерения углов

Горный угломер.

Точность измерения углов такими приборами относительно не высокая, но вполне достаточная для тех работ, которые выполняются с их помощью. Зависит она в первую очередь от точности снятия отсчетов и цены деления механической части шкалы, а именно: отсчетного устройства лимба с дополнительными шкалами (нониус, верньер).

Теодолиты и тахеометры

Наиболее широко используемыми инструментами для измерения горизонтальных и вертикальных углов в современной геодезии и маркшейдерии являются теодолиты. Основным критерием, по которому разделяют теодолиты на разные типы, считается точность измерений. Из них можно выделить:

  • высокоточные приборы Т-1 (ТБ-1), Т-05, с точностью измерений соответственно 1,0 и 0,5 секунд;
  • точные приборы Т-2 и Т-5, по точности угловых измерений соответственно 2 и 5 секунд;
  • инструменты технической точности серий Т-15, Т-30, с измерениями углов точностью 15 и 30 секунд соответственно.

Числовые величины в маркировках современных теодолитов соответствуют значению, с девяноста пяти процентной вероятностью, среднеквадратической погрешности измерения угла.

Известно, что для определения пространственного положения точек используются измерения углов в вертикальной плоскости или как их называют вертикальных углов. Для этого в угломерах, теодолитах конструктивно устроен вертикальный круг измерений. В последние десятилетия технические усовершенствования и технологическое развитие сказалось и на новых устройствах теодолитов. Появились новые модификации и в зависимости от назначения этих устройств выделяют:

Инклинометры

Интересный прибор, связанный с измерительным процессом определения пространственного положения в точках недоступных для измерений другими возможными способами. С его помощью определяют угол наклона (вертикальный угол) и азимут линии в заданном направлении в конкретной точке (точки съемки), например при бурении скважин.

Принципы действия в настоящее время в таких приборах разнообразны. В основе использования простейшего устройства инклинометра ИК-2 стоят три чувствительных элемента, позволяющие определять пространственное положение:

  • буссоль;
  • отвес;
  • рамка.

И один элемент в этом приборе позволяет фиксировать азимут и угол наклона, называемый переключающим механизмом.

Не вдаваясь в технические особенности всевозможных видов инклинометров, они в любом случае состоят из двух частей:

  • глубинного (высотного датчика);
  • наземной станции, регистрирующей на панели управления данные измерений.

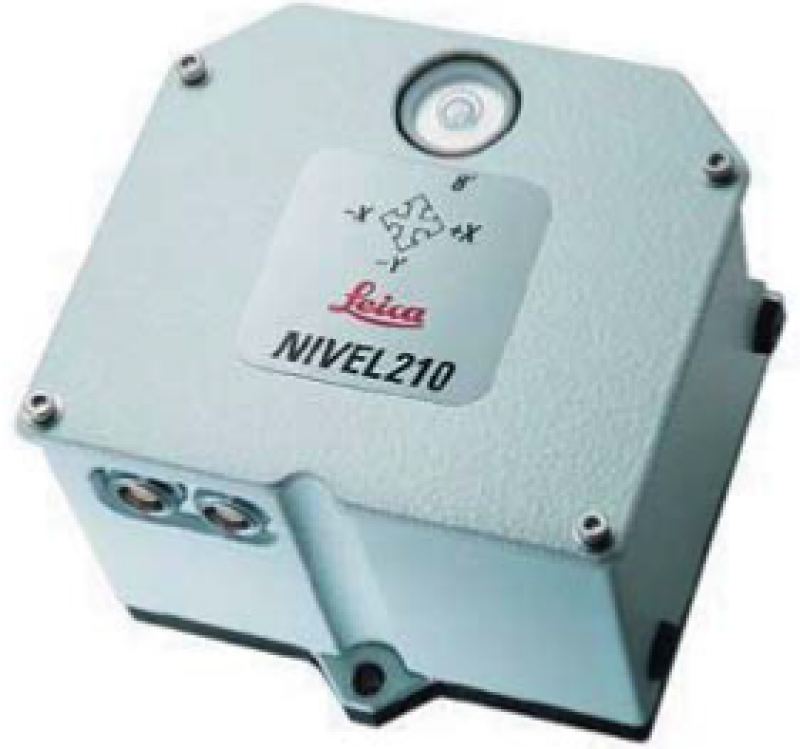

Свое применение инклинометры находят в различных отраслях. Они используются при измерениях в глубинных скважинах во время геологической разведки месторождений полезных ископаемых. Были задействованы при установлении и определении положения «скользящей» опалубки на больших высотах при выполнении целого комплекса геодезического обслуживания во время возведения самого высотного небоскреба Бурдж Дубай высотой 828 метра. Так на первых ста пятидесяти шести этажах железобетонной качающейся конструкции башни для измерения ее пространственного положения было установлено восемь двухосевых электронных датчиков инклинометров Leica NIVEL 210. Эти датчики позволили выполнить измерения наклона в двух перпендикулярных осях с точностью 0,2 секунды.

Инклиметр - инструмент измерения углов

Инклинометр
