Пошаговая инструкция о том, как самостоятельно закрыть трубы в туалете/ванной комнате.

Проблема маскировки труб в комнате санузла встает перед теми собственниками жилья, которые стараются придать эстетичный внешний вид абсолютно всем помещениям дома или квартиры. Можно заметить, что есть, безусловно, и исключения: открытые трубы могут отлично вписаться в один промышленных дизайнерских стилей — «лофт». Однако, его приверженцев все же не так много. В подавляющем большинстве  — те хозяева, что предпочитают уютную теплую обстановку даже в таких специфических по предназначению и небольших по площади небольших помещениях, как туалет.

Поэтому вопрос о том, как скрыть трубы в туалете, остается для них всегда актуальным. Тем более что появляются новые варианты декорирования, разрабатываемые производителями различных аксессуаров для санузлов, а также изобретаемые домашними умельцами.

Общие сведения о маскирующих трубы конструкциях

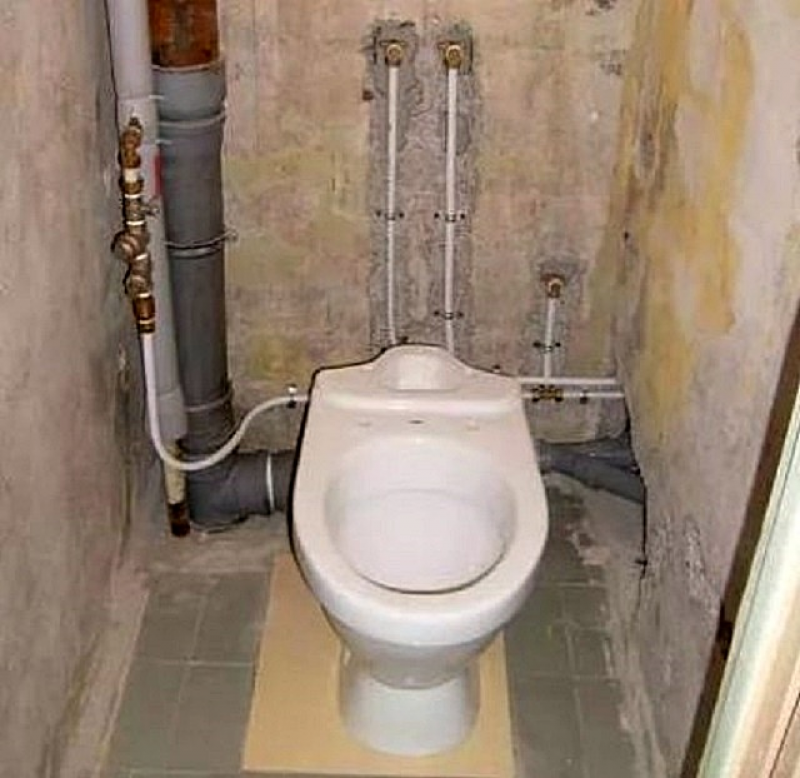

Какие встречаются варианты разводки труб в туалете

Трубы в туалете стараются скрыть не только владельцы элитных домов или квартир, но и собственники обычного бюджетного жилья. Многое в выборе маскировки сантехнической разводки зависит от расположения труб, а также от площади помещения санузла.

Сложнее всего выбрать и установить закрывающую коммуникации конструкцию в туалете квартиры стандартной планировки и метража в многоэтажных домах. Это связано с тем, что трубы зачастую проходят вдоль двух смежных стен. В таких случаях маскировочные конструкции принимают сложные, трудновыполнимые формы, так как приходится экономить буквально каждый сантиметр свободного пространства помещения.

Если в туалете трубы расположены по одной стене, то закрыть их будет проще всего. Все остальное пространство помещения не будет занято маскирующей конструкцией и, стало быть, не потеряет в своей площади.

Если трубы расположены вдоль смежных стен, то чтобы их скрыть, придется выстраивать два маскировочных короба, что приведет к довольно серьёзной потери площади. Кроме того, разные виды коммуникаций могут проходить вертикально и горизонтально, имея при этом еще и ответвления в соседние помещения. К сожалению, не всегда размер туалета позволяет обустроить полноценные маскировочные конструкции для подобных сложных случаев.

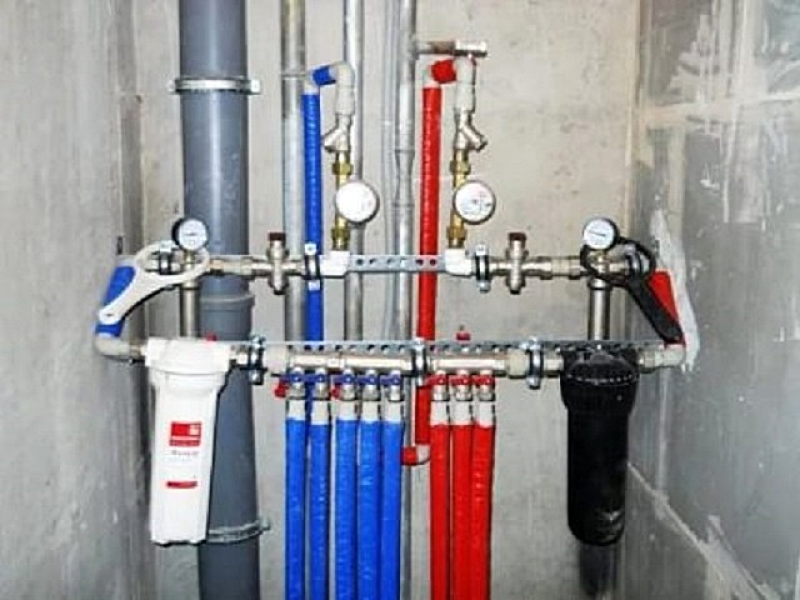

Вариант коллекторной разводки, если главный узел расположен именно в туалете, занимает немалую часть пространства помещения, если считать относительно и так невеликой площади. Кроме того, такая конструкция часто нависает над задней частью унитаза, что тоже усложняет закрытие ее ограждающими материалами. Продумывая маскировку коллекторного узла, необходимо учитывать еще и обеспечение доступа к счетчикам, водяным фильтрам, в которых необходимо периодически менять картриджи, регулировочным вентилям. Так что задача – тоже не из простых.

Основные разновидности маскировочных конструкций

На сегодняшний день существует несколько разновидностей конструкций, наиболее часто используемых для маскировки коммуникационных узлов в санузлах или туалетах. Из них можно выбрать тот вариант, который больше всего подходит под расположения труб. Чтобы разобраться, какому отдать предпочтение, необходимо рассмотреть не только то, как они будут выглядеть в завершенном виде, но и особенности процесса их монтажа.

• Выстраивание вокруг коммуникаций каркаса из металлических оцинкованных профилей или деревянного бруса, который в дальнейшем обшивается гипсокартонными листами или пластиковыми панелями. Здесь необходимо уточнить, что под гипсокартон лучше подойдут металлические профили, а под монтаж пластиковых панелей — деревянный каркас, хотя это вовсе не является правилом – всего лишь рекомендация.  Выбрав этот вариант маскировки, необходимо обязательно предусмотреть возможность доступа к значимым узлам разводки (кранам, фильтрам, водомерам и т.п.)

• Встроенный сантехнический шкаф представляет собой коробку с дверцами, которая монтируется в возведенный из металлического профиля или деревянного бруса каркас. Дверцы могут иметь разную высоту и ширину, равную ширине помещения. Производятся стеклянные, деревянные и пластиковые варианты подобных шкафов.

• Горизонтальные жалюзи или рольставни. Этот вариант маскировки труб удобен в эксплуатации в том, что к коммуникациям всегда может быть открыт полный доступ в случае аварийной ситуации.

• Если длина помещения позволяет, то закрыть трубы в туалете можно, построив функциональный шкаф, в котором найдется место для хранения множества различных полезных предметов. Доступ к трубам будет обеспечиваться открытием верхних и нижних дверец.

• Если стены туалета выстроены из  плит на основе гипса, что не редкость в многоэтажных домах, в них можно проштробить каналы для вмуровывания труб. Однако, этот вариант подойдет только для труб небольшого диаметра, а для канализационного стояка все равно придется выбирать другой способ маскировки.

• Если по каким-либо причинам вообще нет возможности установить одну из вышеназванных конструкций, то можно воспользоваться идеей внешнего декорирования трубы различными декоративными элементами или же росписью.

Виды сантехнических люков

При закрытии водопроводных и канализационных коммуникаций необходимо всегда предусматривать доступ к ним — для проведения ревизии, для снятия показаний водяных счетчиков, для выполнения ремонтно-восстановительных работ в случае аварии. Поэтому следует заранее продумать, какая дверь или какой люк лучше подойдет для конкретной конструкции.

На рынке современном рынке строительных материалов производителями представлено немало подобных вариантов:

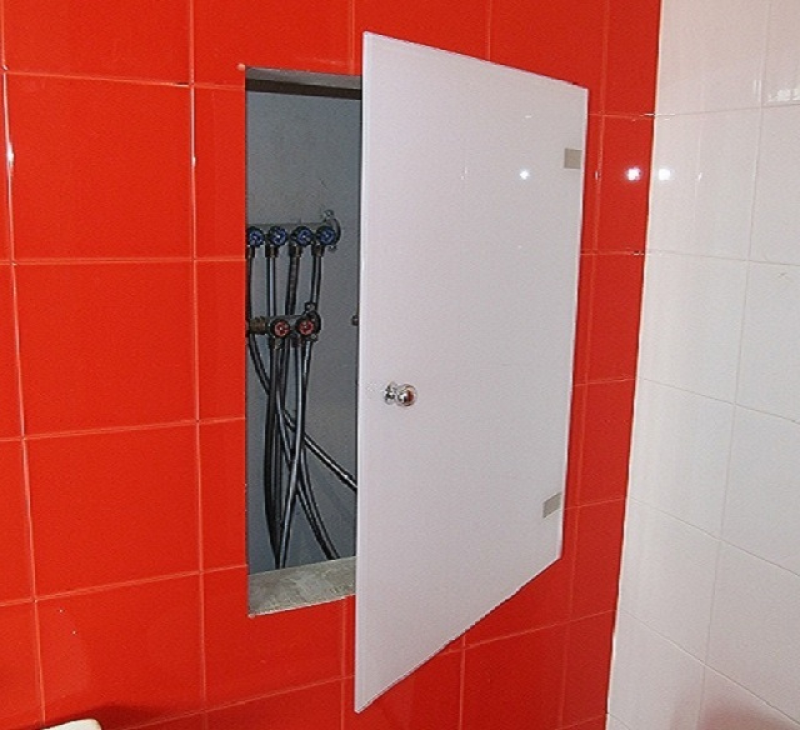

• Люки, готовые к установке. Они могут быть изготовлены из прочного матового искусственного стекла, пластика или металла. Этот тип изделий не нуждается в облицовке — главное, подобрать его правильные размеры и оформление, подходящее к выбранной облицовке стен. Поэтому желательно приобрести оптимальную модель до начала обустройства ограждающей конструкции.

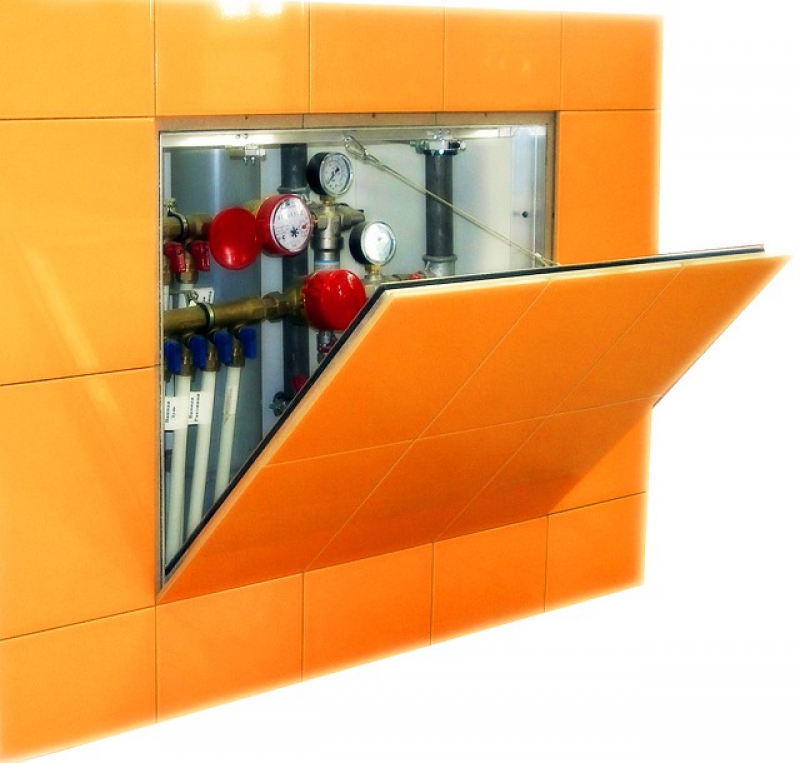

• Люки-невидимки, состоящие из металлической рамы, на которой закреплена плита (обычно — из гипсоволоконного композита). Эта разновидность изделий предназначена для последующей облицовки тем же материалом, что и остальные поверхности стен туалета или санузла. Благодаря такому подходу дверца становится практически полностью незаметной.

Люки-невидимки могут иметь разную конструкцию по типу открывания — они бывают сдвижными, откидными и распашными. Варианты показаны на иллюстрациях. Кроме тог, бывают люки-невидимки, которые просто удерживаются на магнитах, и при необходимости – полностью снимаются.

Какую из конструкций выбрать — зависит от места конкретного расположения люка. То есть его открытие не должно представлять сложностей, а в открытом виде он должен давать необходимую «степень свободы» для выполнения тех или иных операций на скрытых коммуникациях.

• Люки, состоящие из алюминиевой рамы и гипсокартонной обшивки. Эти дверцы обычно не предназначены для облицовки плиткой – они остаются легкими, поэтому их или окрашивают в подходящий цвет, или оклеивают обоями.

Монтаж маскирующих трубы конструкций

В этом разделе будет рассмотрено несколько возможных вариантов закрытия труб.

Для монтажных работ необходимо подготовить инструменты и, естественно, все необходимые материалы. И если материалы могут потребоваться разные, то список инструментов для постройки каркаса и его обшивки, как правило, особых изменений не претерпевает.

Итак, для того, чтобы осуществить маскировку коммуникаций в туалете, следует подготовить:

— Шуруповерт и электрическую дрель (перфоратор, если стены из плотного материала, требующего особого подхода к проделыванию отверстий);

— Ножницы по металлу для работы с металлическим профилем и ножовку по дереву при выборе для обрешетки бруса;

— Строительный угольник, уровень, рулетку и карандаш для выполнения разметки;

— Строительный уровень – пузырьковый или лазерный;

— Набор обычных слесарных инструментов – молоток, отвертки, плоскогубцы и т.п.

Могут потребоваться и инструменты для последующей отделки – это зависит от того, какой тип декоративного покрытия маскирующей конструкции будет использоваться.

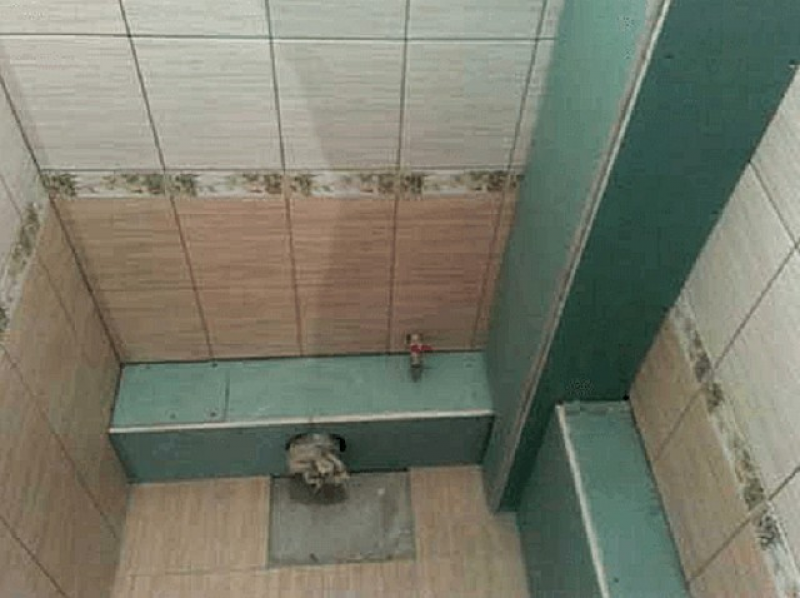

Маскирующая коробчатая конструкция из гипсокартона

Наиболее сложный в выполнении тот вариант конструкции маскировочного короба, когда трубы расположены вдоль двух стен, а в углу между ними проходит центральная общедомовая канализационная магистраль. Именно такой монтаж и будет рассмотрен далее.

Из материалов для работы потребуются влагостойкие гипсокартонные листы, металлические оцинкованные профили, саморезы по металлу, дюбели для крепления каркаса к стене, а также керамическая плитка для последующей облицовки конструкции. Чтобы не покупать лишнего материала, рекомендуется заблаговременно произвести все расчеты, сняв с места монтажа размеры, и составить в масштабе примерную схему расположения коробов. При этом нельзя забывать об обеспечении доступа — в рассматриваемом примере к водяному счетчику.

Расчеты количества материалов производятся индивидуально для каждого конкретного случая.

Принцип выполнения работ при использовании гипсокартона и пластиковых панелей, в общем, одинаков. Однако, существуют и свои нюансы, о которых также следует знать.

Деревянный каркас под пластиковые панели

Второй по популярности материал облицовки маскировочной конструкции для труб — это пластиковые панели. Причем их используют для обшивки короба и стен туалета, а также ими обшивают каркас ограждения труб и в тех случаях, когда на стены укладывается плитка или наклеиваются обои.

При выборе в качестве облицовки пластиковых панелей, для возведения каркаса рекомендуется использовать деревянный брус сечением примерно 30×40 мм. Как правило, пластиковыми панелями обшивается не только короб, но и стены, поэтому каркас возводится одновременно с обрешеткой на всех поверхностях.

Преимущество пластиковых панелей перед гипсокартоном состоит в том, что они не требуют дополнительной облицовки, поэтому общая стоимость отделки будет гораздо ниже. Кроме этого, монтаж панелей занимает намного меньше времени.

• Первый подготовительный этап работ осуществляется так же, как и при создании гипсокартонного короба, то есть, производится ревизия, а при необходимости и замена труб.

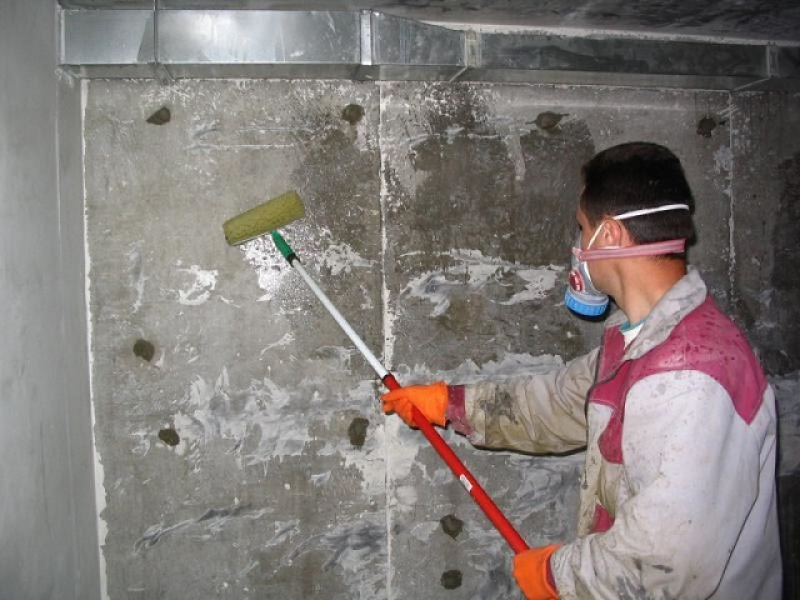

• Далее, стены рекомендуется обработать антисептическим средством, которое предотвратит возникновение плесени или грибка в закрытом пространстве,  образуемое между стеной и пластиковой облицовкой. Раствор наносится с помощью валика, кисти, пульвелизатора.

• Затем, после высыхания, проводится разметка расположения направляющих и деталей каркаса маскирующего короба.

• Каркас из бруса возводится в той же последовательности, что и из металлического профиля, Следует учитывать то, что брус по горизонтали должен быть расположен не реже, чем 450÷500 мм – такого шага требует технология облицовки пластиковыми панелями.

• Брус обрешетки и короба крепится к стенам с помощью дюбелей (дюбель-гвоздей или дюбель-пробок), для которых через брус в стене просверливаются отверстия.

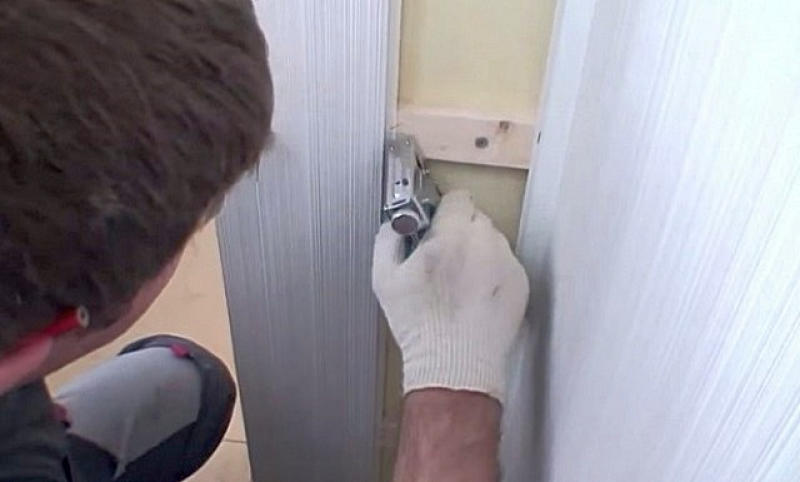

• Процесс установки панелей — достаточно прост. Главное — правильно, строго вертикально выставить первый в ряду элемент пластиковой вагонки. Его необходимо тщательно выверить по строительному уровню. Затем, устанавливая последующие панели, их также необходимо периодически проверять на вертикальность – иногда набегает довольно существенная погрешность.

• Крепление панелей к обрешетке осуществляется с помощью саморезов по дереву с широкими шляпками, или же скобами с использованием степлера. Для стыковки панелей в углах комнаты применяются специальные угловые пластиковые профили для внешних и внутренних углов.

Сантехнический люк для установки в пластиковую облицовку должен быть легким по весу, а это значит, что он также должен быть изготовлен из пластика.

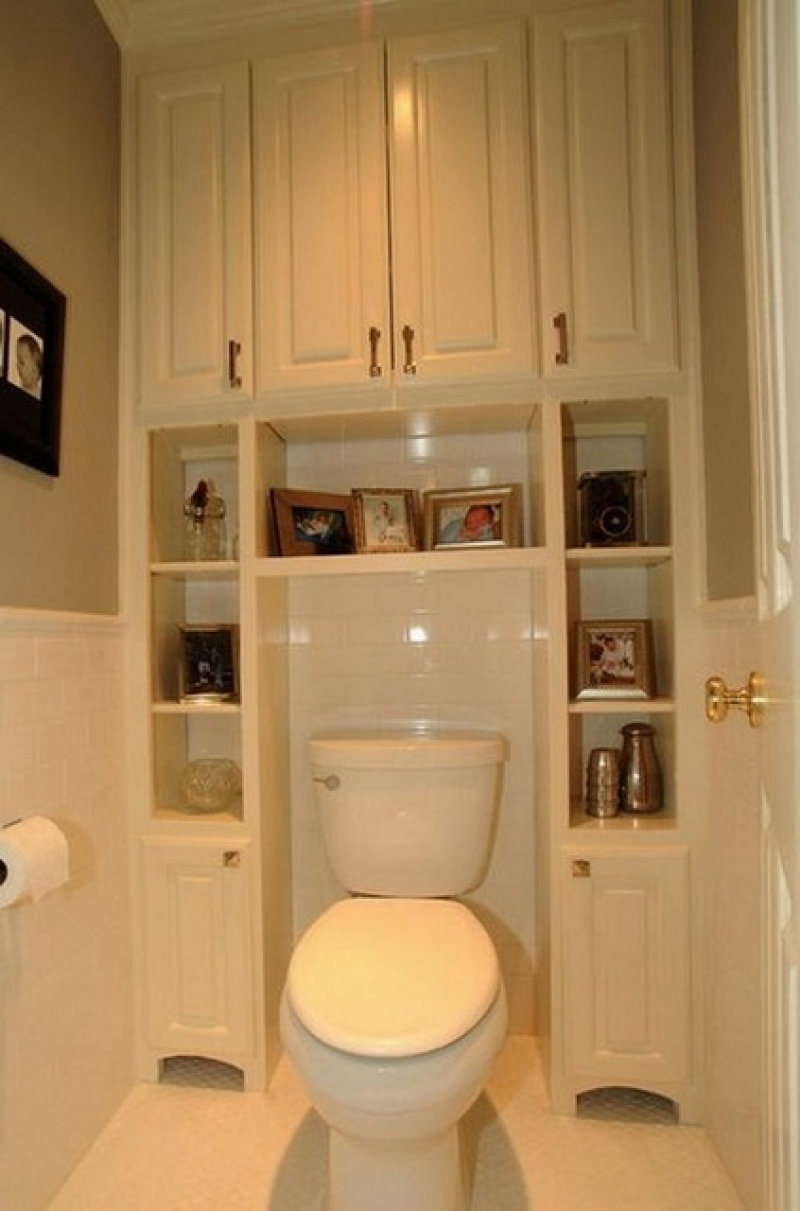

Сантехнический шкаф

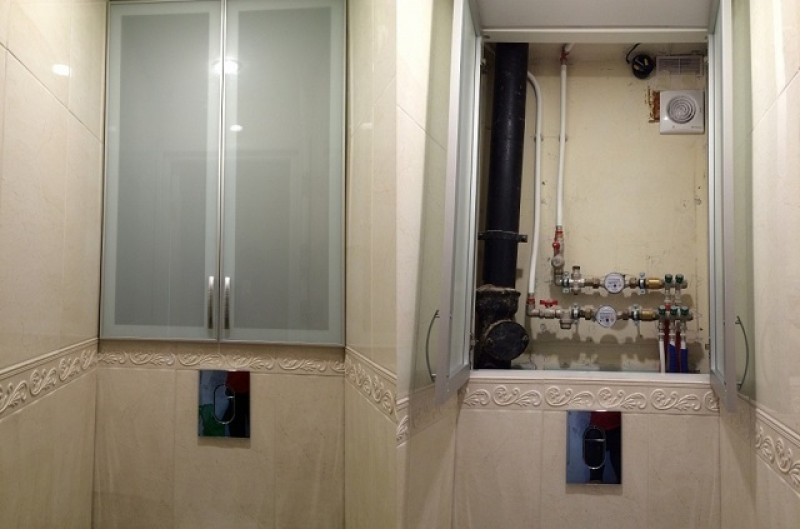

Как правило, сантехнические шкафы располагают по всей задней стенке помещения, за унитазом. Дверцы могут скрывать только коммуникации, или же за одной из них могут быть размещены функциональные полки для хранения гигиенических или чистящих средств. Удобство этих конструкций неоспоримо, так как они всегда позволяют добраться до счетчиков и фильтров, а также контролировать исправность всего узла разводки или коллектора.

Такой шкаф можно изготовить самостоятельно или же приобрести его в готовом виде. Для самостоятельного изготовления потребуется сделать раму необходимого размера, и дверцы — такие же, как для обычного шкафа.

Для того чтобы сделать каркас, можно использовать деревянный брус или же металлическую раму, сваренную из уголка или профильной трубы. На металлический вариант рамы иногда сразу сваркой фиксируются петли для навеса дверок.

Дверцы шкафа могут быть изготовлены из различных материалов — древесина, пластиковые панели, фанера, МДФ или ДСП, металл или матовое стекло.

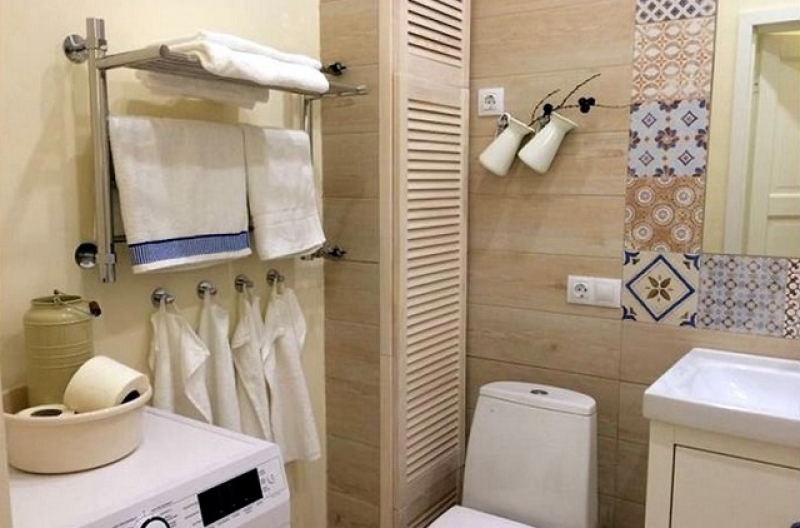

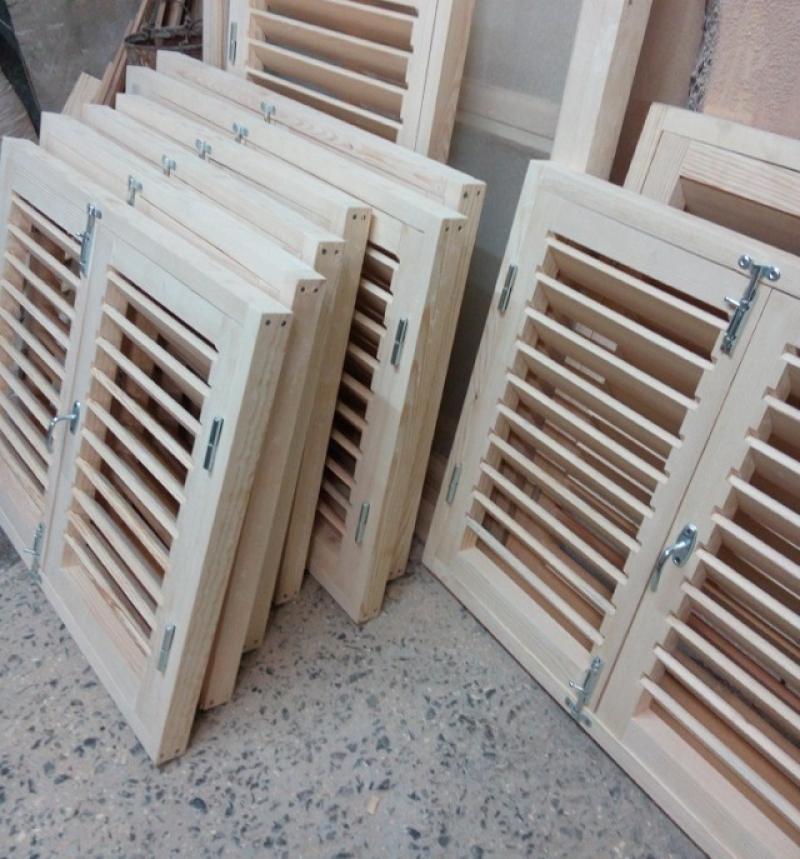

Рамы с дверцами изготавливаются по принципу ставней, поэтому если планируется сделать их из дерева, то заказать конструкцию можно у любого опытного столяра, предоставив ему все необходимые размеры.

Пластиковые варианты дверец можно приобрести в готовом виде или же закрепить пластиковые панели на деревянной раме.

Кроме распашных вариантов дверей, для сантехнического шкафа подходят дверцы-гармошки. Они имеют более сложную конструкцию, так как при открывании движутся по направляющим, устанавливаемым на горизонтальные элементы рамы. Кстати сказать, ставни также могут иметь конструкцию гармошки.

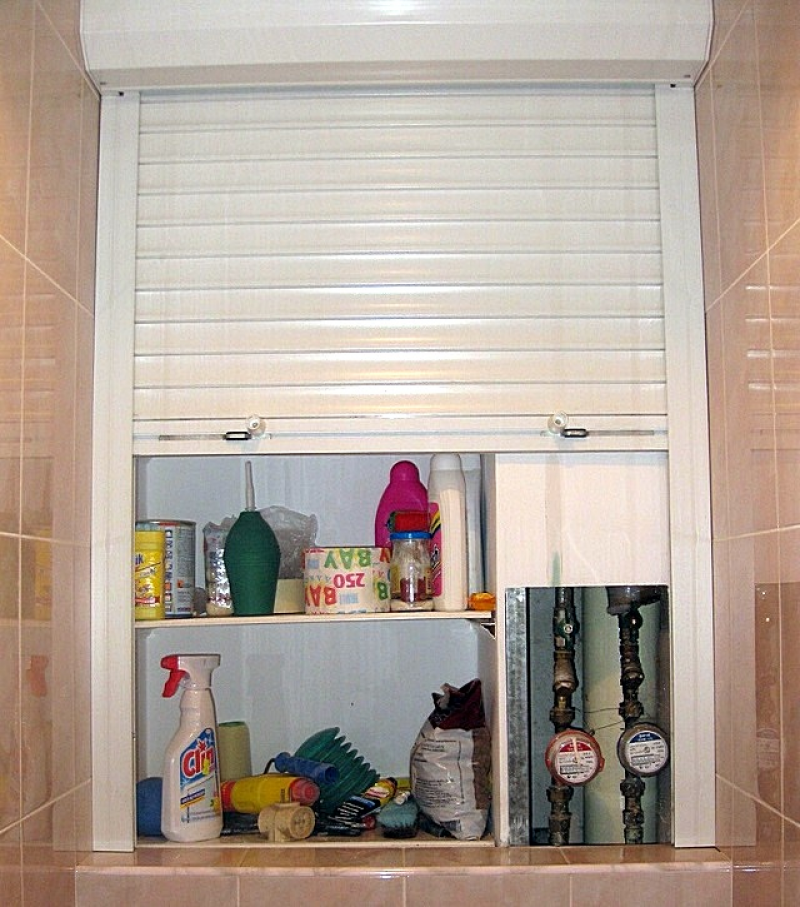

Вместо обычных дверец, в сантехнический шкаф в последнее время стали все чаще устанавливать рольставни. Эта конструкция удобна тем, что ее можно смонтировать на всю высоту ниши. Это позволяет при необходимости иметь полный доступ ко всем приборам и узлам коллектора. Наверное, подобные роллеты можно назвать самым удобным в эксплуатации вариантом. Однако, у этого устройства есть один существенный для многих недостаток — это высокая стоимость.

Если роллеты устанавливаются только на верхнюю часть стены, то нижнюю необходимо будет закрыть гипсокартонной конструкцией. А вот рольставни, закрывающие нишу от потолка до пола, освобождают от лишней работы и затрат.

Рольставни изготавливают из пластика, металла и древесины. Самыми долговечными из них являются металлические или деревянные конструкции — они легко очищаются от пыли и не теряют своей привлекательности длительное время. При желании, можно заказать роллеты с нанесенным рисунком, соответствующим стилю оформления комнаты или цветовой гамме дизайна.

Из чего бы ни были изготовлены роллеты, они преображают помещение и отлично сохраняют свободное пространство тесного санузла.

Некоторые собственники жилья решают заменить роллеты на горизонтальные жалюзи, так как стоимость их совсем невысока. Но, согласитесь, и срок службы значительно ниже капитальной конструкции рольставней

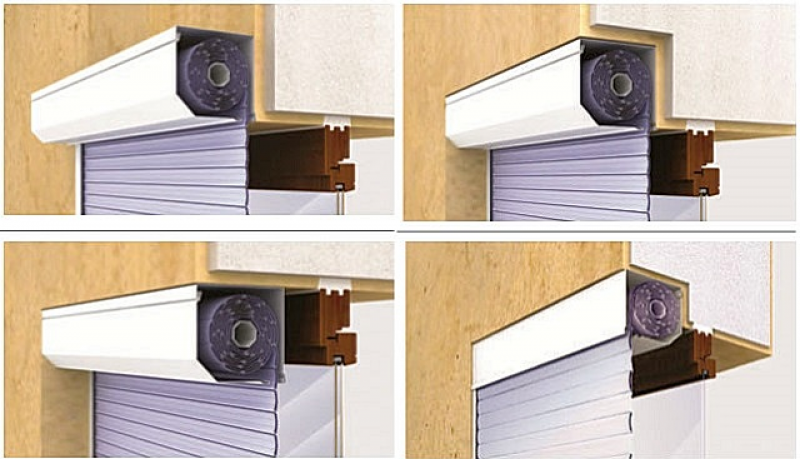

Существуют разные способы размещения рольставней в проем ниши. Кроме того, они и подразделяются на два типа по размещению барабанного механизма:

• Накладной наружный монтаж системы. В этом случае роллеты монтируются на стену. Этот вариант оптимально подходит для установки в туалете в том случае, если обустроенная ниша имеет проем меньше ширины стены.
• Встроенный в проем монтаж рольставней возможен в том случае, если ниша имеет большую глубину, а трубы расположены близко к ее задней стенке.
• Конструкция, в которой короб имеет наружное расположение, может быть установлена как с внешней стороны ниши, так и полностью «утопленной» в нее.
• Если короб находится внутри конструкции, то рольставни могут быть установлены на стену вокруг ниши или же заподлицо со стеной ниши.

Чаще всего установку роллет доверяют специалистам, которые выполнят работу аккуратно и быстро.

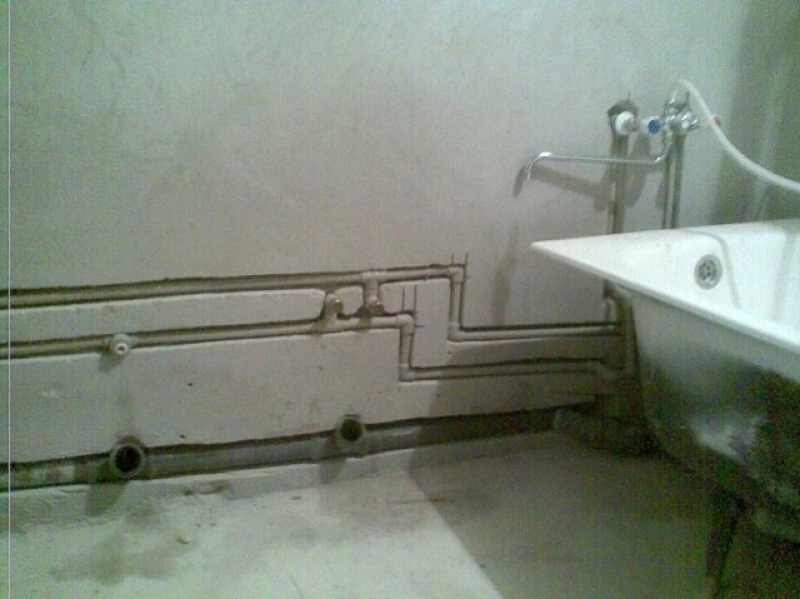

Скрытие труб в стенах

Спрятать трубы в стене удобнее в совмещенном санузле, так как в маленьком помещении туалета производить штрабление — достаточно сложно. Но даже в комнате более просторной. чем стандартный туалет, иногда сложно вмуровать в стену все трубы — часть из них все равно нередко останется в открытом виде.

У этого способа освободить поверхности от неприглядного вида коммуникаций существует достаточно много недостатков, к которым можно отнести следующее:

• Трудоемкость работ, которые всегда сопровождаются повышенным шумом, обилием грязи и пыли.
• Невозможность полностью вмуровать трубы, имеющие большой диаметр. А это значит, что придется применять другие способы их маскировки, то есть выполнять двойную работу.
• Скрытую разводку труб рекомендуется производить на прямых участках трубопровода, не имеющих разъемных соединений.

Кроме этого, выбирая подобный способ маскировки, придется придерживаться определенных нормативных правил, с которыми следует ознакомиться заранее:

• Запрещено прорезать штрабы в капитальных, несущих стенах.
• Вмуровывать в стены разрешено только трубы, имеющие неразъемные соединения, то есть сваренные между собой. В других случаях к соединительным узлам необходимо обеспечивать доступ.
• В области стены, где планируется производить штрабление, не должно проходить электрических коммуникаций.
• Ширина штрабы должна учитывать тепловое расширение труб, так некоторые полипропиленовые изделия довольно серьезно расширяются во всех направлениях.
• Трубы устанавливаются в специальные пластиковые клипсы — они предотвратят передачу звуков стенам.
• Вместо клипсов, некоторые мастера для глушения звуков используют теплоизоляционные гильзы, которые являются также отличными звукоизоляторами.
• При обустройстве скрытой разводки труб рекомендуется составить точную схему их точного месторасположения, которая будет необходима при аварийном или капитальном ремонте.

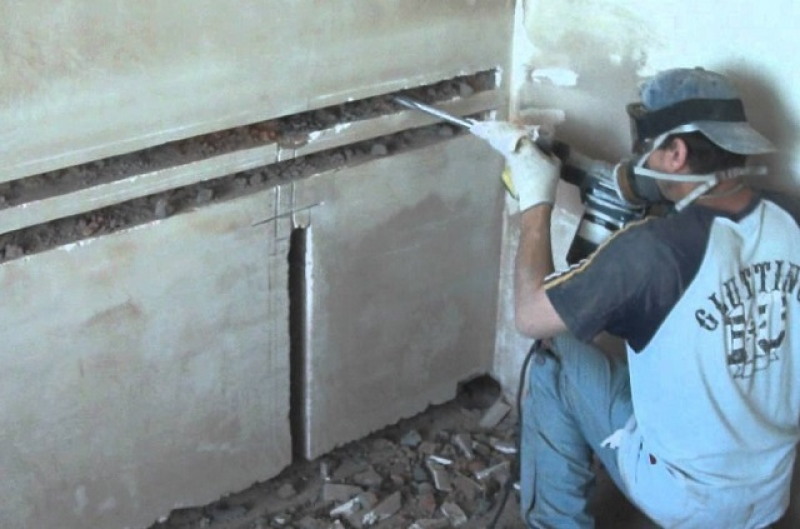

Для того чтобы проложить в стенах штрабы, их сначала размечают, намечая ширину и трассу прохождения. Затем с помощью болгарки или (и) перфоратора в поверхности вырезается канавка (штраба) необходимой глубины, в нее и прячутся трубы, которые впоследствии закроются отделкой.

Декорирование труб

В случае когда по каким-либо причинам нет возможности или даже просто нет желания возводить короб или монтировать сантехнический шкаф, то всегда остается вариант закрыть трубы декоративными материалами. При таком подходе каждый владелец жилья включает самостоятельно свою фантазию или же заимствует идеи в интернете, которые, несколько при необходимости изменив, вполне можно гостям выдать за свои.

• Этот вариант прост в исполнении и не требует особых творческих навыков. Достаточно из ротанговой плетенки (циновки) свернуть ровную трубу и закрепить ее на стене вокруг стояка. Ротанг имеет определенную жесткость, поэтому прекрасно держит заданную форму. В демонстрируемом на иллюстрации примере такая маскировка трубы отлично гармонирует с пробковыми обоями, которыми оклеены стены туалета. Кстати, для обертывания или оклеивания трубы могут подойти и пробковые обои. Этот материал обладает отменными звукопоглощающими способностями, поэтому снизит уровень шума от падающей по трубе воды.

• Другой вариант декорирования — это имитация на трубе коры дерева. Можно просто обозначить ее рисунком или же придать ей фактуру древесной коры. Необязательно делать из трубопровода березу — это может быть любое другое дерево. В качестве тонких веток и листвы используются искусственные растения, ассортимент которых в специализированных магазинах — очень велик.

• Трубу можно просто обмотать трубой бечевкой или канатом, которые также придадут стояку вид, напоминающий пальмовый ствол. Если же в верхней части закрепить трубы широкие листья, они не только внесут в интерьер свежесть, но и до конца определят породу дерева, имитацию которого планировалось создать.

Можно придумать и свои варианты, тем более что такое декорирование не требует особых затрат.

Однако, этот способ декорирования подходит только для одиночно расположенных труб. Для скрытия всей водопроводной разводки и тем более — коллектора с многочисленными подведенными трубами и установленными приборами регулировки и контроля — его применить не получится.

*  *  *  *  *  *  *

Представленные выше варианты, а также описания процесса монтажа некоторых из них, надеемся, помогут определиться с выбором подходящего способа спрятать трубы в помещении туалета, с учетом конкретной площади и выбранного дизайна оформления.

В завершение статьи – посмотрите видео, в котором показан процесс монтажа одностороннего сантехнического короба в тесном туалете.

Видео: Возведение гипсокартонного короба в туалете
