Подробное руководство по установке поддона из плитки для душевой кабины

Поддон из плитки для душевой кабины: подробная инструкция по возведению

В магазинах имеется огромный выбор поддонов из различных материалов, но не всегда мнение производителей может совпадать с потребительским. В этом случае емкость для сбора воды в душевом боксе всегда можно сделать собственноручно. Однако для оптимального результата нужно знать правила сооружения. Согласны?

Мы расскажем о том, как правильно сделать поддон из плитки для душевой кабины. Подскажем, как подобрать форму и размеры самодельной конструкции, идеально подходящей для обустраиваемого гигиенического помещения. Сооружение такой полезной самоделки позволит одновременно решить несколько важных задач.

Инструменты для обустройства поддона

Любые подготовительные работы начинаются с приобретения расходников и инструментария. Работа идет быстрее и проще, когда все под рукой, и не нужно поминутно бегать в специализированный магазин то за тем, то за другим.

Итак, для реализации проекта нам не обойтись без:

• Емкости , где будем замешивать бетон для стяжки, раствор для кирпичей и клеевую основу для плитки.
• Недлинного правила для стяжки и полутерка .
• Строительного уровня .
• Мастерка и шпателей — резинового и зубчатого для плиточного клея.
• Отверток — крестовой или прямой, в зависимости от разновидности шляпок крепежа, посредством которого собран трап, и шуруповерта , если нужно будет собирать опалубку и делать распорки.
• Дрели с миксерной насадкой , если лень мешать раствор вручную.
• Болгарки с диском по керамике , если придется резать кирпич, и диском по металлу, если придется резать металлическую сетку и арматуру.
• Затирки .
• Киянки (резинового молотка).
• Кисти для нанесения мастики.

Наверняка почти все необходимое уже имеется в арсенале хозяина жилища, в противном случае недостающие инструменты придется либо докупить, либо взять на время у родственников, друзей или соседей.

Схема строения поддона из плитки во внутреннем сечении. В этом варианте схемы отсутствует первичный слой гидроизоляции. Его наличие не столь критично, если собственник живет в своем доме, в противном случае лучше перестраховаться

Что еще потребуется для работы?

Когда все необходимые инструменты для работы уже собраны и начерчена схема будущего поддона, можно приступать к закупке строительных и расходных материалов.

Так, при строительстве вам не обойтись без:

• Трапа или сливной системы .
• Кирпичей. В случае цельнобетонной заливки необходимо будет запастись досками для опалубки. В случае возведения бортика поддона в форме идеальной четверти круга, опалубку лучше делать из ДВП .
• Маяков.
• Гидроизоляционный материал для ванной и валика для ее нанесения.
• Битума, рубероида или плотной полиэтиленовой пленки – в зависимости от предпочтения.
• Пенополистирола — если требуется утепление.
• Песка и цемента М400, или универсальной смеси М150, или М200.
• Пластификаторов и гидрофобных влагоотталкивающих добавок.
• Металлической сетки для армирования стяжки, если ширина ее не превысит 10 см.
• Арматуры, если бортик будет железобетонный, а не из кирпича.
• Водостойкого плиточного клея и крестиков.
• Кафеля или мозаичной плитки, обязательно нескользящих разновидностей.

Когда все готово, можно смело приступать к возведению душевого поддона.

Поэтапный инструктаж по устройству поддона

Если в ванной перекрытие бетонное, как в случае с многоквартирными домами, или уже имеется бетонная стяжка, это хорошо. Можно сразу приступать к возведению бортиков и гидроизоляции, предварительно тщательно зачистив поверхность.

Если же основа неидеальная, раннее имелся деревянный пол и пр., перед непосредственным возведением конструкции следует обязательно залить стяжку.

Этап #1 — подготовка поверхности

Для изготовления смеси для стяжки подойдет обычный раствор, изготовленный на основе цемента М400 и замешанный в соотношении 2 части песка на 1 часть цемента.

Чтобы не возиться с отмериванием ингредиентов для раствора можно просто приобрести универсальную смесь М150 или М200 .

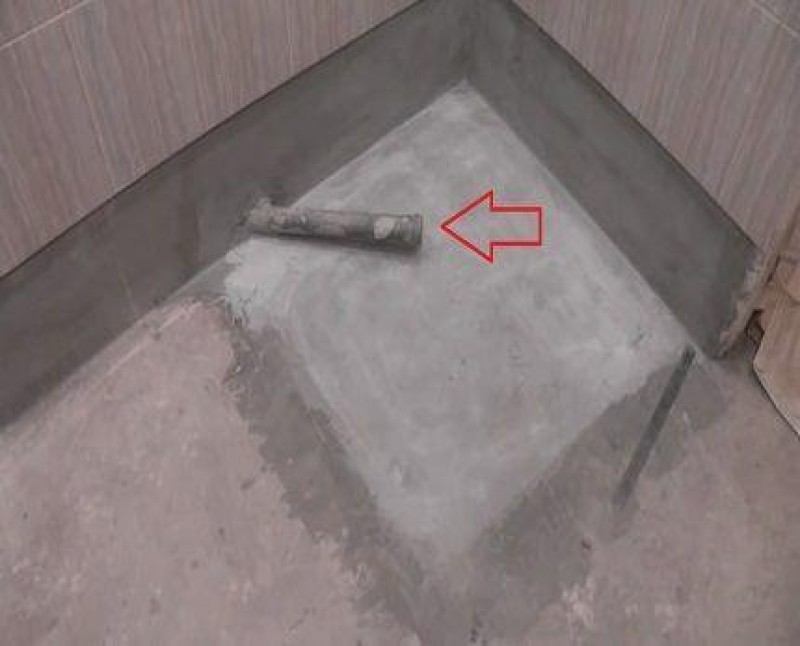

Отвод для стока обязательно делать до заливки основания, иначе придется крошить залитую бетонную подушку перфоратором, чтобы исправить свою ошибку, допущенную по забывчивости. В данном случае это не критично, поскольку трап монтируется непосредственно на стяжку пола. Но в случае заливки дополнительного основания забывчивость может выйти боком

Размешали дрелью с миксерной насадкой в нужных пропорциях, означенных на мешке, и раствор готов.

Действия следует производить в следующем порядке:

Делаем отводку для стока в канализационную трубу заранее, чтобы потом не пришлось крошить новую бетонную плиту перфоратором.

Выставляем опалубку формы и размеров будущего поддона, не забыв про то, что будущие бортики его тоже будут располагаться на этом поддоне. Поэтому при разметке стоит иметь ввиду толщину плитки и толщину слоя плиточного клея (с лицевой и наружной стороны, а потому – двойную) и ширину кирпича. Если стяжка будет заливаться по всему периметру ванной комнаты, например, в случае монтажа теплого пола или капитальной переделки полов, опалубка, не потребуется. Бортики поддона можно будет изначально возводить на стяжку.

В случае если основание будет шириной 7 см, устанавливаем металлическую сетку на высоте 3 см над полом. Если стяжка будет шире 10 см, армирование не понадобится. Плита и так выйдет отличной крепости.

Готовим смесь по заданным пропорциям. В случае с керамзитобетоном, керамзит в смесь добавляется из расчета 1×1, то есть, на ведро раствора – ведро керамзита.

Со внутренней стороны опалубки и на стенах ставим метки по уровню на высоте будущей стяжки.

Заливаем стяжку . Выравниваем небольшим правилом, полутерком или мастерком.

Теперь ждем, пока стяжка не схватится и не засохнет. К продолжению работ можно будет вернуться не ранее, чем на третий день после заливки стяжки.

В случае цельнобетонной смеси вес залитой черновой плиты размером 90х90 см и высотой 10 см будет не менее 180 кг. Поэтому для жителей многоэтажных домов лучше всего будет разбавить бетон керамзитом. Плита из керамзитобетона выйдет легче в 4 раза.

Этап #2 — гидроизоляция и установка трапа

Гидроизоляция может быть двух вариантов – рубероид или полиэтиленовая пленка. Некоторые предпочитают вовсе заливку или обмазку битумом.

Эффект от любого из выбранных материалов в случае душевой кабинки для частных квартир и домов будет на высоте.

Монтируем слив трапа. Для того, чтобы обеспечить хороший слив сама воронка трапа должна быть несколько выше, чтобы обеспечить уклон сливной трубы не менее 3 градусов

Если требуется утеплить будущий поддон, сейчас для этого самое время. Сразу оговоримся, что выбирать пенополистирол стоит твердый, а укладывать его желательно сразу на черновую стяжку по периметру бортика.

В случае с утеплением трап для душевой частично может быть утоплен в пенополистирол . Учли этот момент, теперь смело беремся за установку выбранного и подготовленного трапа. Все детали которого должны быть собраны идеально.

Верхние края воронки трапа должны быть четко отрегулированы по уровню. А чтобы в дальнейшем она не отклонилась, лучше всего закрепить ее на алебастре

Если при установке трапа вы где-то что-то сделали или собрали не так, после, чтобы устранить неисправность, придется «раскурочить» перфоратором весь поддон заново, а трап, скорее всего, придется выкинуть и поставить новый.

Этап #3 — возведение бортиков

Бортики лучше всего возвести сразу после застывания залитой подушки и установки трапа. В дальнейшем они послужат естественной границей для гидроизоляции и утеплителя, а также опалубкой для основной стяжки.

Теперь делаем расчет. Высчитываем какой высоты будет бортик из 1 кирпича, выкладываемого на боковое ребро:

• слой раствора над черновой стяжкой (под кирпичом) — 5 мм;
• сам кирпич — 120 мм;
• слой плиточного клея — 5 мм;
• плитка — 3-5 мм.

Выходит, что высота кирпичного бортика составит 135 мм, по максимальному значению.

Бортик из кирпича должен быть строго выверен. Разметка должна быть вычерчена под прямым углом как по отношению бортик к бортику, так и по отношению бортик к стене. В этом случае вертикаль определяется при помощи гидроуровня, но подойдет и обычный уровень

Но нужно учесть, что с внутренней стороны кабинки нам еще придется уложить:

• слой гидроизоляции – 1-2 мм, если это мастика и рубероид;
• утеплитель — 50 мм, если это пенополистирол;
• стяжку – от 4 до 10 см, в зависимости от высоты сливного устройства трапа;
• слой плиточного клея – 5 мм;
• плитку – 3-5 мм.

Тогда внутреннее обустройство поддона выйдет высотой 82 мм по максимальным значениям. Теперь от 135 мм отнимаем 82, получается 53 мм. Именно такая высота бортика должна быть относительно внутренней чистовой поверхности поддона. По сути, эта высота чуть больше спичечного коробка.

Если кому-то она покажется малой, придется, вооружившись болгаркой, отрезать от кирпичей блоки нужных размеров и произвести их кладку поверх цельного кирпича. В расчетах следует учитывать, что в этом случае к размеру вырезанного блока прибавится еще одна прослойка из раствора.

Бортик возведен в строгом соответствии с начерченными линиями, вертикальным и горизонтальным уровнем, как и при обычной кладке. Кирпич желательно использовать красный, влагостойкий. Если требуется сделать поддон более высоким, придется произвести второй уровень кладки

Для того чтобы приступить к выкладыванию бортика из кирпича, следует приготовить смесь воды, цемента и песка в соотношении 1:1:3 с добавлением пластификаторов и гидрофобных добавок.

Кирпич лучше использовать красный М-125 . Он имеет самую высокую влагостойкость из всех разновидностей. При кладке желательно использовать специальную армированную сетку.

По завершении кладки, для того чтобы приступить к дальнейшим этапам, придется подождать пару дней до полного схватывания и засыхания раствора.

Этап #4 — заливка основной стяжки

В ходе заливки стяжки обращаем внимание на то, что верхняя решетка трапа должна будет располагаться над ней на высоте слоя клея и кафельной плитки.

Запас этот делается, чтобы в дальнейшем, при укладке плитки, сливная решетка могла выйти с ней «на ноль» или чуть ниже, в зависимости от конструктивных особенностей самого трапа. После возведения основной стяжки перед следующими этапами придется снова подождать, пока бетон не застынет.

Заливку основной стяжки лучше делать по заранее выставленным маякам, установленным под еле заметным уклоном к стоку. Воронка трапа после заливки бетоном должна возвышаться над стяжкой

Этап #5 — повторная гидроизоляция

Повторной гидроизоляцией пренебрегать не стоит. Потратив средства и время на приобретение и нанесение гидроизоляционной мастики, вы обезопасите себя от протечек и скопления влаги в элементах конструкции.

А это значит, что на вас не будут строчить жалобы соседи снизу, которых вы постоянно подтапливаете , а сами вы будете избавлены от вечной сырости и возникновения грибка в ванной комнате.

После нанесения мастики по всей поверхности стяжки, по внутренним и верхним частям бортиков, вновь следует дождаться пока она засохнет. Только после полного застывания на нее можно начинать укладку плитки или плиточной мозаики.

Слой гидроизоляции поверх основной стяжки обязателен. Наносить его можно и с помощью валика, но в данном случае поверхность для обработки не столь обширна, так что подойдет и кисть, с помощью которой, к тому же, можно более тщательно промазывать углы

Этап #6 — облицовка керамической плиткой

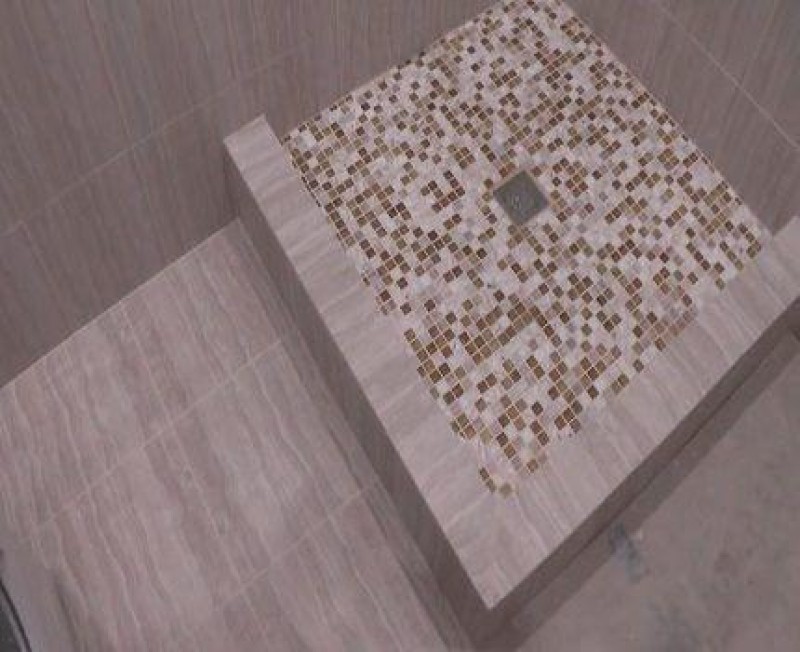

Отлично будут смотреться любые варианты, но особенно эффектны те, где бортик выложен плиткой, а внутренняя часть поддона – плиточной мозаикой. В любом случае все зависит от выбора собственника.

Итак, в случае облицовочных работ действия выглядят следующим образом:

Готовим клеевую смесь исходя из пропорций и консистенции, указанных в инструкции к приобретенной разновидности плиточного клея. Некоторые производители выпускают клей, способный схватываться очень быстро, поэтому не стоит сразу замешивать целое ведро. Вначале, особенно в случае, если вы никогда подобного не делали, стоит попробовать делать замесы маленькими партиями.

Если вы сталкиваетесь с укладкой плитки впервые, то знайте, что это не столь сложная работа, как о ней любят рассказывать бывалые «плиточники» и «кафельщики». Главное — терпение и точность. Самое первое, что нужно знать, отделку стоит начинать всегда с одного из углов . Набираем зубчатым шпателем клей, наносим на тыльную часть плитки, прикладываем к поддону с угла, надавливаем.

Каждую плитку необходимо проверять по уровню. В случае с чуть наклоненным дном сам уровень по горизонту не столь критичен. Главное здесь, чтобы все плитки находились в одной плоскости. Для выравнивания служит резиновая киянка. Для идеальной ровности укладки плиток – специальные крестики, располагающиеся между плиток у углов. Каждая из плиток должна плотно прилегать к воткнутым сторонам крестиков.

Если плитки у краев не подходят по размеру, придется отрезать их болгаркой, оснащенной кругом по керамике.

По завершению укладки облицовки на следующий день следует удалить крестики, зачистить швы от излишков клея и произвести затирку специально приготовленной затирочной смесью с помощью резинового шпателя. После излишки затирки со швов удаляются при помощи чуть влажной губки.

Стыки, где сходится плоскость поддона со стенами и бортами, а также углы бортиков, желательно заделать прозрачным герметиком.

Только после полного застывания затирки и герметика рекомендуется мыть уложенную кафельную плитку.

Зачастую мастера предпочитают наносить клей непосредственно на поверхность, а не на саму плитку. Можете попробовать и так, и эдак. Как вам понравиться больше и как вам будет удобнее – так и делайте. Но не забывайте, что клея под плиткой должно быть столько, чтобы под нею не оставались пустое пространство, не заполненное клеевой смесью.

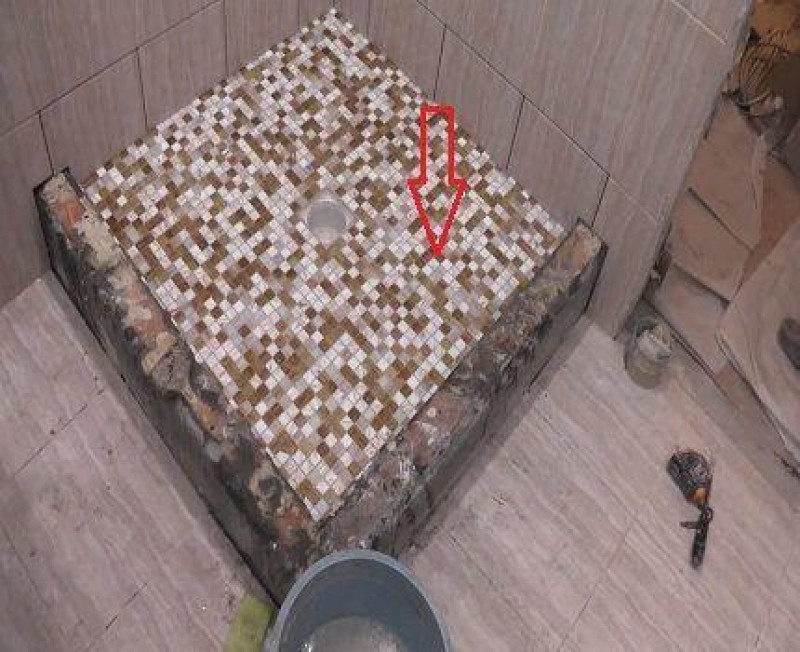

Укладка мозаичной плитки не на много отличается от укладки традиционного кафеля. Клей тут наносится на основание. Сама же мозаика разглаживается в точном соответствии с заданным уровнем

Этап #7 — застывание и засыхание

Приступать к установке ограждения и принятию душа желательно только после того, как новоиспеченный поддон основательно схватится и, что называется, «дойдет».

Чтобы ускорить этот процесс обеспечьте в ванной комнате температуру в пределах 25-30 °C, хорошую циркуляцию воздуха и отсутствие влажности. Двери в помещении желательно держать открытыми. Через день-два можно будет устанавливать ограждение и мыться.

По завершении затирочных работ все поверхности хорошенько вымываются от остатков стройматериалов и, после суточного высыхания, новоиспеченный поддон готов к использованию

Особенности возведения бортиков

Если было принято решение соорудить поддон с цельным железобетонным бортиком в форме четверти круга, то стоит принять во внимание некоторые особенности.

В этом случае возведение бортиков начинается еще с этапа заливки черновой стяжки под будущий поддон. Под него придется изначально делать высокую опалубку, чтобы она послужила впоследствии еще и в роли внешней стороны опалубки для бортика.

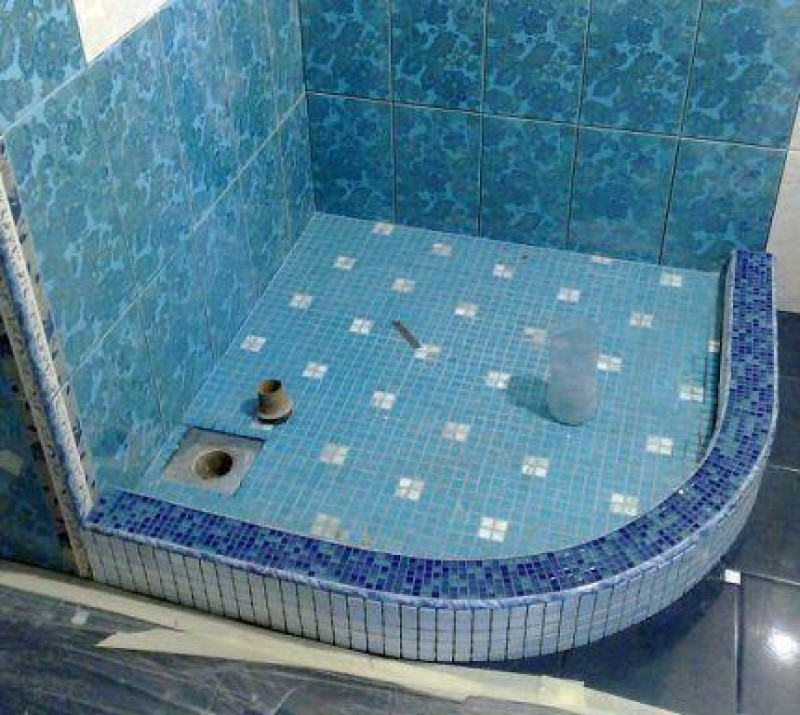

Сделанный своими руками округлый поддон для душа с отделкой из плитки будет менее травмоопасен, поскольку не будет иметь выступающих углов, а также сделает душевую кабинку более компактной и эстетичной

Сразу после заливки и выравнивания основания в ее края по периметру следует заделать 4-5 отрезов арматуры сечением 10. Это будут ребра для продольного армирования бортика.

Чтобы их не пришлось отрезать болгаркой впоследствии, подгоняя по высоте, лучше изначально нарезать их чуть меньше высоты будущего бортика. Высоту же его можно высчитать так же, как и в случае с кирпичным бортиком.

Опалубку лучше всего делать из ДВП . Оргалит превосходно гнется, а усиленный подпорками и распорками будет таким же крепким, как и доска. Лучше всего сделать под него в качестве упоров уголки из брусков, которые обеспечат будущему бортику стойкий уровень по вертикали.

После застывания стяжки на стержни арматуры, застывшие по периметру основания, следует привязать пару рядов арматуры 8-ки. Это может быть цельная, загнутая по нужным параметрам окружности, арматура или куски, которыми необходимо связать торчащие вертикально стержни арматуры продольно вязальной проволокой.

После из ДВП при помощи распорок сооружается внутренняя стенка опалубки бортика, после чего его можно заливать.

Как видно, процесс сооружения не особо сложен. Главное — это разработать проект и не полениться довести его до ума. Ну и инструменты. Если они имеются дома или их можно занять у соседа, словом, не придется тратиться на их покупку.

Все возведение поддона обойдется собственнику в разы дешевле, чем стоил бы тот же акриловый поддон сомнительного производства, который, скорее всего, через год-полтора придется выкинуть на помойку.

Получившийся же поддон для душевой кабины с отделкой из кафеля, сделанный собственноручно, и пусть в чем-то даже слегка несовершенный, всегда верой и правдой прослужит не годы, а десятилетия.
