Проект крыши каркасного дома

Когда основная часть каркасника — так называемая «коробка» — поставлена, то пора заняться проектом крыши каркасного дома. Что называют проектом, какие крыши подходят каркасникам и на что обратить внимание при строительстве, расскажем в этой статье.

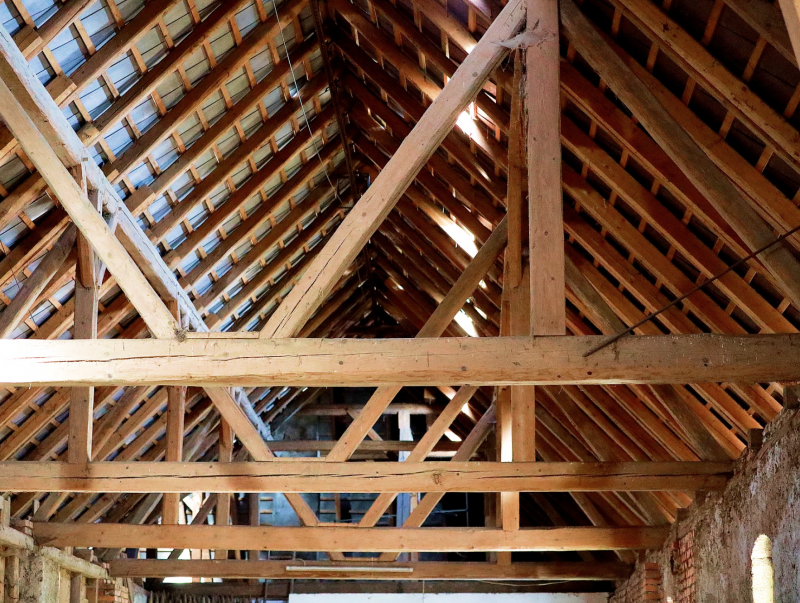

крыша каркасника изнутри фото

Что такое проект крыши каркасного дома

Проект кровли каркасного дома всегда составляется отдельно от основной коробки. Потому что она должна быть такой, чтобы каркас дома выдержал ее вес, ведь крыша — тяжелее всего и «оседает» сверху всего на 4 поперечные балки.

В проекте крыши каркасного дома нужно учесть:

  • тип крыши;
  • угол наклона;
  • материалы;
  • тип утеплителя;
  • гидроизоляция;
  • тип строительства ферм для крыши;
  • шаг и длина обрешетки, контробрешетки.

Когда все пункты у вас учтены, а ферма кровли прорисована именно для вашего типа дома, то пора приступать к строительству кровли.

Какую крышу выбрать для каркасного дома

Каркасные дома бывают:

  1. С плоской крышей — эконом вариант, но для использования только в сухих, жарких регионах с минимальными дождями. На плоской крыше в центральных и северных районах будет собираться влага и попадать внутрь дома.
  2. Одно и многоскатная крыша — удобны в эксплуатации: ни снег, ни дождь не задерживаются на ней. В зависимости от используемых материалов и угла наклона ската зависит, нужно ли будет чистить зимой. Под такой кровлей можно оборудовать чердак.
  3. С мансардой — сложнее в монтаже, но есть возможность больше использовать пространство под крышей.
  4. Многощипцовая крыша — подходит для домов со сложной конструкцией: выпирающие элементы типа веранды, балкона, эркера и т.д. Это крыша с множеством скатов в разные стороны, с наличием ендов (как конек крыши, только загиб вовнутрь). Сложный вариант кровли, который могут воплотить только строители-специалисты. И самый дорогой, потому что во время строительства уходит больше материалов и остается много остатков из-за разных размеров каждой части. Но выглядит такая многощипцовая крыша уникально и неповторимо.

Виды кровельных материалов для крыши

При выборе материалов для кровли каркасного дома, учитывайте, что они должны быть:

  • легкими по весу;
  • устойчивым к снегу, дождям, граду, сильному ветру;
  • морозоустойчивыми (для северных районов);
  • пропускали минимум шума. Иначе вы разочаруетесь в своей крыше при первом дожде.

Например, хорошими для каркасного дома будут ондулин (еврошифер), металлочерепица, профнастил, битумная черепица, полимерпесчаная черепица. Обычный шифер и керамическая черепица тяжелы для каркасника, их не советуют использовать.

Доски для стропил и обрешеток должны быть сухими, иначе их «свернет» при высыхании прямо на месте, и никакие качественные гвозди и саморезы не спасут. А еще доски нужно обработать огнебиозащитой.

Расчет крыши каркасного дома

Расчет материалов для крыши можно сделать 3 способами:

  • самостоятельно, построив чертеж с размерами;
  • через онлайн калькуляторы, но точность таких калькуляторов 85%;
  • со специалистом.

В любом случае, при возведении каркасника самостоятельно, подготавливайте один шаблон фермы и примеряйте его прямо на месте. Так вы можете сразу заметить неточности и устранить их до строительства всех элементов крыши.

Чтобы сделать расчет площади кровли целиком для покупки необходимого материала, то длину будущего ската умножаем на ширину, получаем площадь одного ската крыши. Если крыша двускатная, то полученную площадь умножаем на два. При варианте многощипцовой крыши лучше обратиться к специалистам и построить трехмерную модель будущей крыши.

Шаблоны или фермы для крыши дома

Ферма крыши каркасного дома — это часть стропильной системы, каркас-основа для кровли. Она отвечает за нагрузку остальной части строительных материалов для кровли. Обычно шаблон треугольный, но может быть и другой формы. Чем проще крыша, тем легче и проще выглядит ферма.

В чем преимущество стропильных ферм?

  • усиленная опора для кровли;
  • быстро монтируются;
  • собираются на земле;
  • можно убрать и поставить дополнительный этаж;

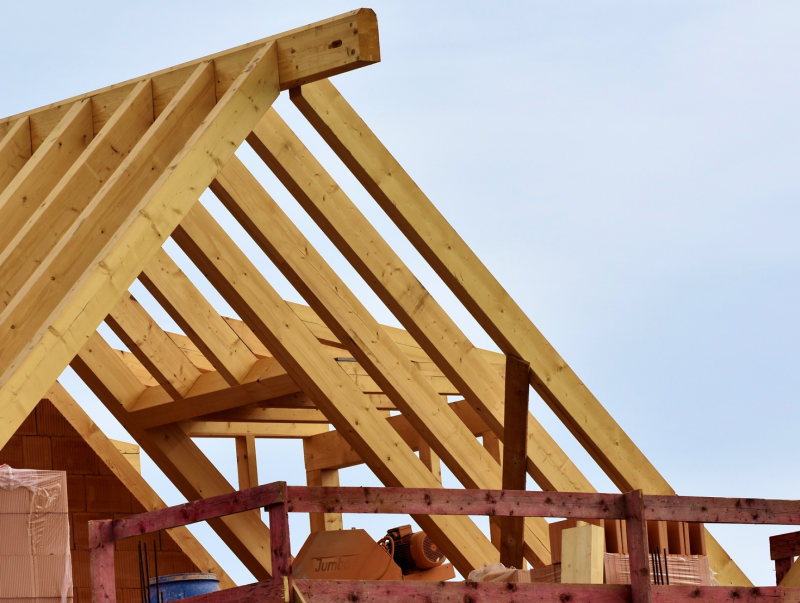

стропильные фермы для кровли каркасного дома

Ферму возводят по проекту крыши каркасного дома на земле, а потом поднимают и закрепляют на месте.

Ферма крыши каркасного дома состоит из:

  • стропильных ног. Для стропил берут доски сечением 50*150 мм, при ожидаемой высокой нагрузке — широкий слой утеплителя, снега и т.д — 50*200 мм.
  • стоек: размер 100*100 мм;
  • подкосы, которые служат распоркой для стропил: размер 50*150 мм
  • раскосы служат диагональной балкой: размеры 30*150 мм;
  • прогоны: 100*100 мм;
  • мауэрлаты, на которых крепится нога стропил, размером 100*150 мм;
  • лежени, на которых крепятся стойки: 100*100 мм.

В проектах крыш каркасных домов стропильные фермы составляет специалист, учитывая:

  • будущую нагрузку на кровлю: общий вес крыши, временные (снег, дождь, ветер) и особые (ураганы и землетрясения)
  • вид используемого кровельного материала;
  • угол, от которого зависит, какой высоты будет ваша крыша;
  • выход стропильных ног за пределы «коробки», так называемый свес кровли;
  • надежные крепления углов: используйте металлические крепежи, систему врезания и качественные саморезы.

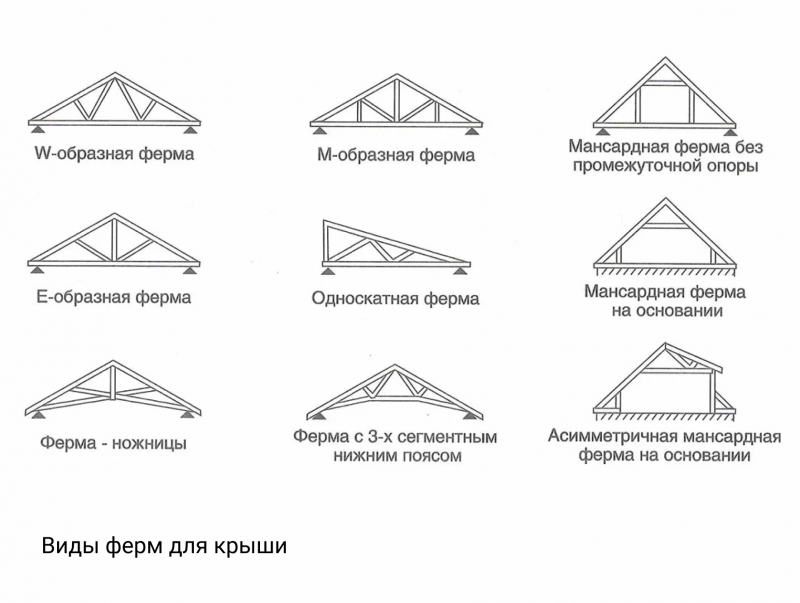

виды каркасных крыш на схеме



Первый шаблон проектируют на доме, примеряя и регулируя основные размеры. По этому шаблону на земле строят столько ферм, сколько нужно с учетом шага в 60 см.

После установки ферм между ними устанавливаются доски фиксации, так называемый коньковый прогон.

Как построить крышу каркасного дома

Давайте кратко и пошагово рассмотрим, как построить крышу для каркасного дома:

  1. Устанавливаем систему стропил. Установка готовых ферм сначала идет на фронтоны, а после — в середине. Стандартный шаг — 60 см, но в зависимости от материалов кровли может быть изменена.
  2. С внутренней стороны крыши, под стропилами, натягиваем гидро-пароизоляцию.
  3. Внутрь, между стропил, укладываем утеплитель.
  4. Над утеплителем, поверх стропил, натягиваем пародиффузиорную мембрану, чтобы конденсат, который может получаться под кровельным материалом, не попал на утеплитель.
  5. Устанавливаем контробрешетку — она идет вдоль стропил. Размер брусков контробрешетки равен примерно 30*50 мм.
  6. Устанавливаем обрешетку из досок сечением 25*100 мм — она идет поперек стропил с шагом от 15 см в зависимости от применяемого материала. Например, для металлочерепицы это 20 см, а для профнастила и ондулина — 40-50 см.
  7. Закрепляем листы кровли, начиная снизу.
  8. Устанавливаем коньки и енты для кровли, чтобы вода не стекала внутрь.

После установки крыши на каркасный дом нужно подшить кровельные свесы не только для красоты, но для того, чтобы птицы, осы и летучие мыши не залетали под нее.

Вывод

Проектирование и строительство крыши каркасного дома кажется даже сложнее, чем сам каркас будущего строения. И весь секрет правильной кровли — это точный проект крыши каркасника с выбором материалов и уточнением размеров. Только качественная подготовка поможет избежать серьезных проблем с защитой дома от окружающей среды.
