Инструкция по розжигу газовой плиты «Гефест»: основные шаги и принцип работы газового духового шкафа

Как зажечь духовку в газовой плите «Гефест»: правила розжига и принцип действия газового духового шкафа

Нет ничего удивительного в том, что процедура розжига духовки вызывает некоторые трудности у ряда пользователей. Просто не всем приходилось иметь дело с современными газовыми плитами. Использование старых моделей газового оборудования и электрических духовых шкафов могло избавить от подобного опыта.

Разберемся, как зажечь духовку в газовой плите «Гефест», чтобы у владельцев не возникало малейших проблем в этой области. Познакомим с основными и дополнительными функциями. В качестве примера возьмем агрегат, предназначенный для приготовления блюд в бытовых условиях.

Конструкция газовой духовки и принципы действия

Газовая духовка собой представляет встроенную в корпус газовой плиты или располагаемую отдельно теплоизолированную камеру с горелками внутри.

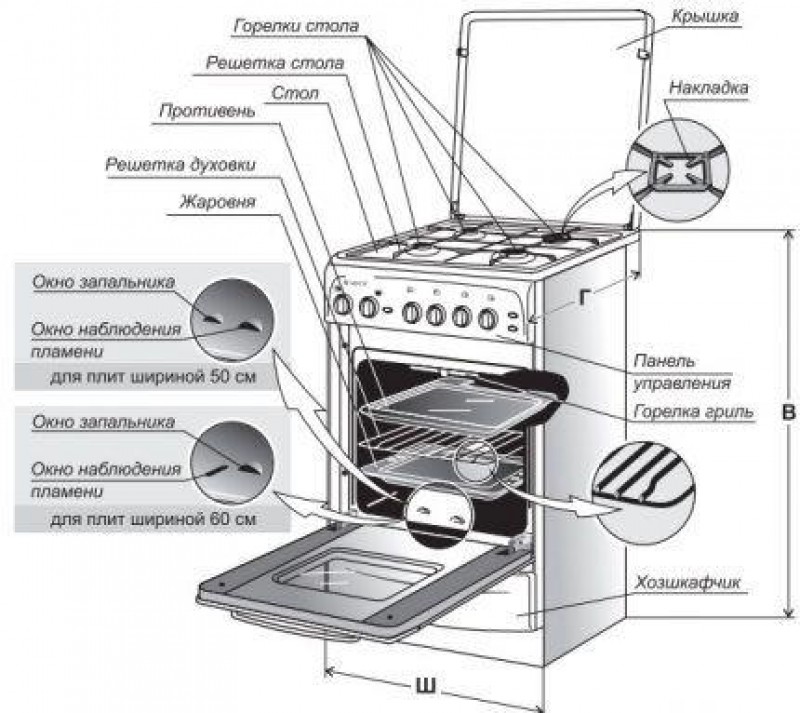

Духовой шкаф в представленных ныне промышленностью моделях газовых плит «Гефест» имеет две горелки — основную, для приготовления традиционных блюд и выпечки, и горелку-гриль для запекания мясных блюд.

Комплектуется духовка противнем для выпечки, жаровней для сбора сока и жира, решеткой для размещения на ней запекаемого мяса, овощей, рыбы

Принцип работы духовки в газовой плите заключается в нагреве воздуха в результате сгорания сжиженного топлива или природного газа. Подача газообразного топлива в горелку и камеру сгорания осуществляется из сети или газового баллона.

Кран ТУПа регулирует подачу газа. Он, проходя через сопло и смешиваясь с воздухом, затем выходит из форсунки и воспламеняется.

Розжиг может осуществляться вручную, с использованием спичек и электрозажигалки, или с помощью электророзжига, встроенного в конструкцию газовой плиты

Плиты GEFEST оснащены также таймером, приятной подсветкой в духовом шкафу, функцией газ-контроля. Вот этот самый газовый контроль служит для прерывания подачи газа в случае его затухания. Последняя функция просто незаменима, если сквозняком задувает слабое пламя или огонь заливает сбегающая с кастрюли жидкость.

Что такое кран ТУП и как он работает?

Кран ТУП — это предохранительное термостатическое устройство, которое представляет собой трубку-капилляр, содержащую керосиновую смесь. С одной из сторон трубки есть небольшой баллончик. Керосиновая жидкость при нагреве расширяется и прикрывает путь газа к горелке, а при падении температуры — открывает.

У кран ТУП есть пусковая кнопка, которая открывает доступ газа к горелке духовки. Есть модели, в которых установлен кран без кнопки

Механизм ТУПа скрыт за панелью плиты и управляется ручкой крана, который одновременно управляет работой духовки и гриля, поддерживая заданную температуру.

Функция газового контроля в бытовых плитах

Газ-контроль — полезная функция, которая значительно повышает безопасность газового оборудования для приготовления пищи в ходе его эксплуатации.

Вместе с тем именно она затрудняет розжиг плиты, а в случае поломки и вовсе делает невозможным использование оборудования.

Эксплуатация газовой плиты с неисправной и плохо срабатывающей системой газ-контроля недопустима! При обнаружении поломки необходимо обратится к специалисту

Краны духовки со встроенным газ-контролем в разных моделях плит отличаются количеством подключаемых к ним термопар. Кран с двумя термопарами управляет горелками духовки и гриля, с одной термопарой — контролирует и запускает в работу только духовку.

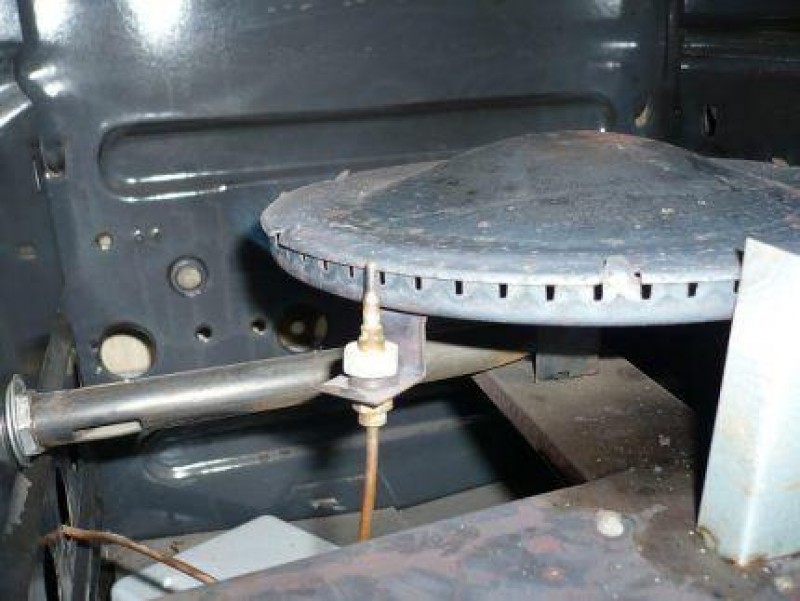

Термопара на примере газовой конфорки. Чтобы термопара сработала, она должна нагреваться в течение определенного времени. А пока она не нагрелась, нужно удерживать нажатым кран горелки, чтобы клапан не прервал подачу газа

Термопара — это две проволоки из разных материалов, которые сплавлены между собой таким образом, что место соединения образует небольшой шарик. При росте температуры до заданной в рабочей зоне детали появляется небольшой электрический сигнал.

Этот слабый электрозаряд передается электромагнитному клапану, который в результате открывает путь подачи газа. Если пламя гаснет, термопара остывает. Из-за падения температуры сигнал перестает поступать к клапану, который закрывает канал подачи голубого топлива.

Общие правила подключения и эксплуатации

Перед покупкой газовой плиты с логотипом «Гефест» стоит узнать, как работает ее духовка, какими функциями и защитными системами оснащено оборудование. Необходимо проверить, соответствуют ли ее технические параметры и настройки виду и давлению газообразного горючего в сети.

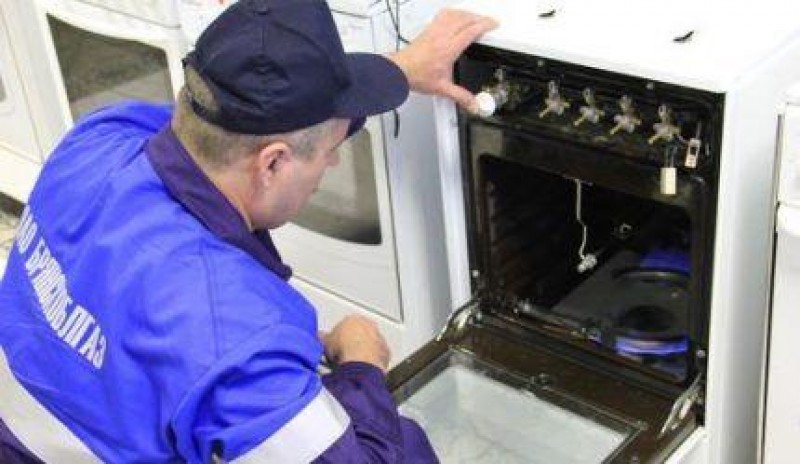

Монтаж и подключение устройства проводит работник газового хозяйства, с которым заключен договор на подачу голубого горючего и обслуживание техники. Он в последствии должен заполнить монтажный талон с указанием характера изменений в настройках, если таковые имели место.

Гарантийное обслуживание газовых плит и бытовых духовых шкафов марки«Гефест» проводит мастер сервисной службы. Последующий ремонт или настройку могут выполнять специалисты, которые имеют соответствующий допуск к ремонту газового оборудования

Использование в квартире или загородном доме газовой плиты требует от собственника строгого соблюдения правил безопасности.

Допускается функционирование газовой духовки, если:

• плита установлена в пожаробезопасном месте, проведено заземление;
• газовая плита и, в частности, духовка, исправна, все конструктивные элементы без повреждений;
• противень и решетка не перегружены — допустимая масса до 6 кг;
• дверца работающей духовки закрыта.

Использоваться устройство должно только по назначению — обогрев помещения, сушка легковоспламеняющихся предметов недопустимы. При появлении запаха газа в первую очередь должен быть перекрыт общий кран подающей топливо трубы, а затем все краны горелок. Для устранения утечки вызывают аварийную службу.

Как зажечь духовку или гриль в газовой плите?

Для розжига газовой духовки можно использовать спички, электрическую зажигалку или электророзжиг. Электророзжиг может быть полуавтоматическим, при котором одновременно с поворотом рычага требуется нажать кнопку электророзжига, и автоматическим.

При втором варианте механизм розжига встроен в ручки и срабатывает одновременно с их поворотом. Механизм для зажигания горелок духовки присутствует не во всех газовых плитах, а лишь в моделях с 6-канальным электророзжигом.

Использование электророзжига для духового шкафа

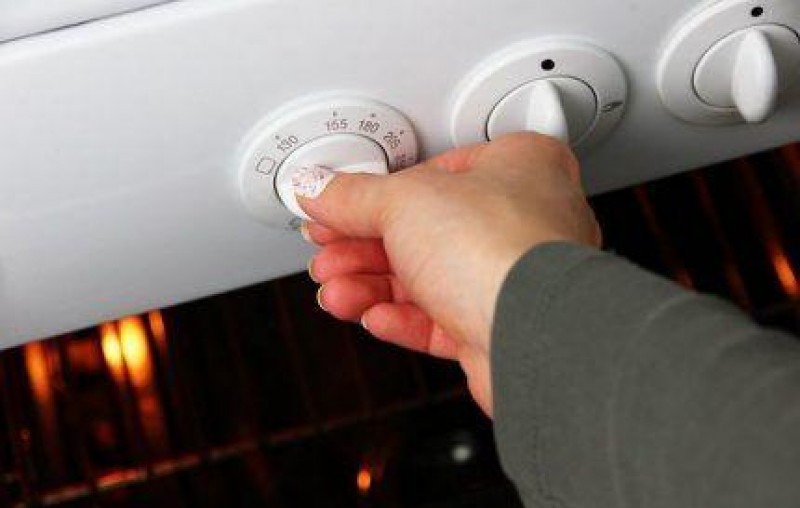

Чтобы зажечь основную горелку с помощью встроенного электророзжига, нужно открыть духовку и повернуть ручку поворотного переключателя против часовой стрелки до упора — до максимума температурной шкалы. Затем необходимо одновременно нажать кнопку ПУ или тумблер ТУПа и кнопку устройства электророзжига.

Процесс розжига длиться не более 5 секунд. Случается, что этого времени недостаточно и пламя затухает, при отпускании ручки ТУПа. В таком случае необходимо сделать перерыв, чтобы газ рассеялся, и повторить попытку спустя 1 минуту.

С момента загорания горелки необходимо удерживать кнопку или рычаг ТУПа 15 секунд — до срабатывания предохранителя, который позволит газу поступать в горелку. Теперь осталось убедиться, что горение пламени стабильно, и установить необходимый температурный режим

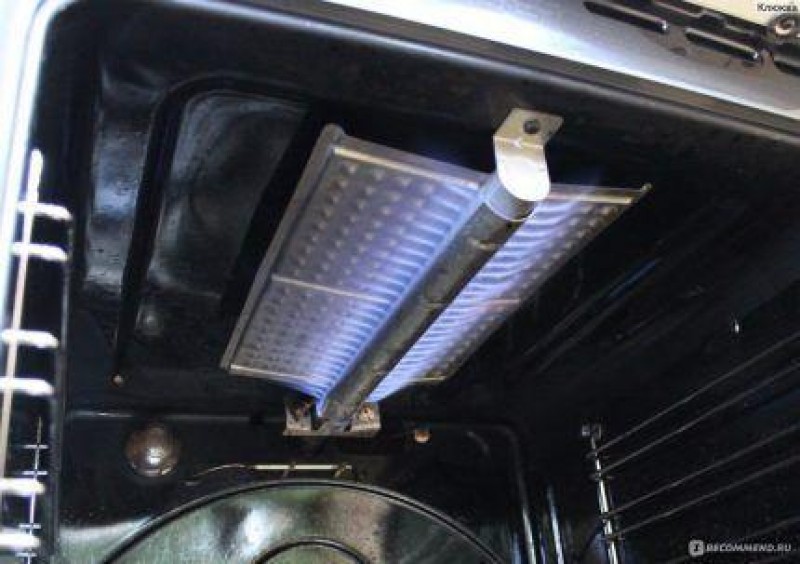

Для горелки гриля действует тот же принцип розжига, но ручка ТУПа поворачивается до упора за часовой стрелкой. Это единственное и неизменяемое положение, которое устанавливает температурный режим на уровне, достаточном для работы гриля.

После поворота переключателя газ поступает в верхнюю горелку, тут установлен свой предохранитель, который перекрывает выход газа в случае затухания пламени.

Как зажечь основную горелку духовки вручную?

Чтобы зажечь нижнюю горелку в плите «Гефест» с помощью спичек или электрозажигалки, дверцу духового шкафа открывают, затем нажимают и поворачивают ручку ТУПа до отметки 270 °C.

Подносят источник огня к окну запальника одновременно с нажатием до упора кнопки ПУ или ручки поворотного переключателя, удерживая ее нажатой около 15 с. Убедившись, что газ горит, ручку ставят в требующемся для использования положении.

После того как кнопку ПУ или ручку ТУП отпустили, необходимо убедиться, что пламя продолжает гореть. Чем ниже температура в помещении, тем больше времени потребуется. Если пламя все же погасло, повторите розжиг

Температурный режим выбирается в соответствии с технологией приготовления тех или иных продуктов. Общие рекомендации указаны в таблице.

Если розжиг прошел успешно и пламя не погасло, духовку закрывают и оставляют разогреваться. Для того, чтобы в духовом шкафу установился стабильный температурный режим, необходимо подождать не менее 5 минут.

Зажигание вручную верхней горелки-гриль

Чтобы зажечь верхнюю горелку, открывают духовку и поворачивают включатель ТУПа в положение «Гриль». Подносят спичку или электрозажигалку к верхней горелке, одновременно нажимая ручку ТУПа или кнопку ПУ, удерживая 15 секунд.

Верхняя горелка духовки работает только в одном режиме — температура не регулируется. Чтобы продукты правильно прожарились, используют вертел, который оборачивается с определенной скоростью, или переворачивают продукты вручную

Часто случается, что горелка не зажигается с первого раза, поэтому необходимо после розжига убедиться, что пламя горит и только после этого закрыть духовку. Если горелка все же погасла, повторить процедуру с самого начала.

Газовая горелка не зажигается или затухает

Причиной неисправности, связанной с включением духовки и розжигом горелок, может быть засорение или износ деталей, выход из строя датчика, контролирующего состояние пламени.

Способы решения проблемной задачи могут быть следующими:

• Неисправность (смещение наконечника, засорение или износ) термопары. Приводит к недостаточному напряжению, которое поступает на электромагнитный клапан. В итоге он перекрывает подачу газа в горелку духового шкафа. Проблему поможет исправить замена детали.
• Поломка электромагнитного клапана. В случае нарушения функционала газового клапана датчик контроля передает напряжение. Однако клапан не удерживается в открытом состоянии — работа горелки прерывается сразу после отпускания газового крана. Клапан подлежит замене.
• Засорение форсунки. Длительное использование или попадание продуктов на форсунку приводит к частичному или полному перекрытию канала выхода газа. Чтобы устранить проблему, горелку снимают и прочищают.
• Выход из строя крана ТУПа. Причиной поломки может быть повреждение расположенного внутри поворотного механизма или одного из звеньев в шестерне. Деталь следует заменить на новую. Если причиной стало засорение поворотного механизма крана, его прочищают.
• Затухание духовки после нагрева. Плохо отрегулированный минимальный режим горения, в который переходит духовой шкаф после наивысшего нагрева, становится причиной слишком слабого пламени. Датчик контроля не прогревается в достаточной степени и отключает подачу газа. Исправить проблему может мастер — необходима регулировка работы горелки.

Газовые духовки не всегда оснащены функцией газового контроля, иногда не имеют электророзжига. Поэтому правила эксплуатации, розжига и причины затухания огня нужно рассматривать для каждой модели газовой плиты отдельно.

Что делать, если пламя горелок газовой духовки тухнет:

Обзор устройства и функционала газовой плиты марки GEFEST:

На примере газовой плиты «Гефест» можно разобраться, как включить газ в духовках других производителей. Принцип действия тот же, разница может быть только в расположении кранов и кнопок, в функциональности устройств.

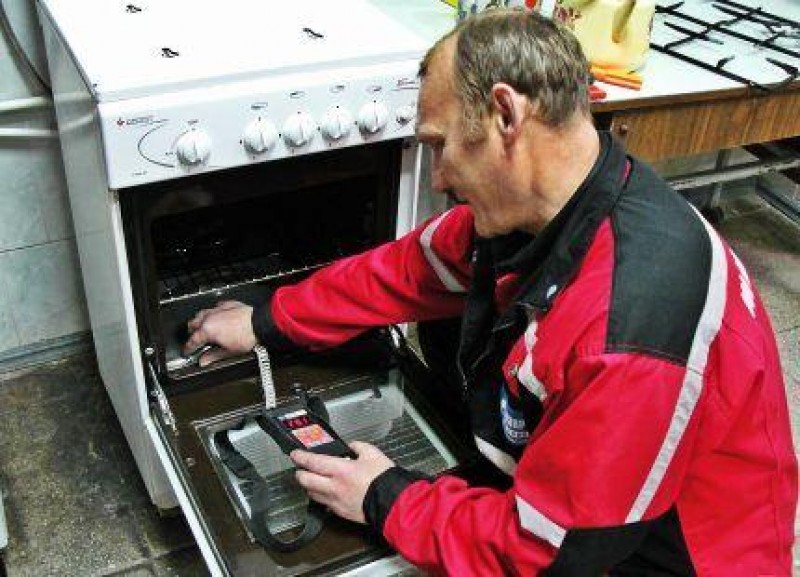

Если проблемы с розжигом духовки связаны с поломкой оборудования, лучше обратиться к газовщикам из службы, с которой заключен договор на подачу газа и обслуживание газовых агрегатов.
