Замена жиклеров в газовой плите «Гефест»

Жиклеры (форсунки, сопла) в плите «Гефест» меняют при переводе плиты с магистрального газа на баллонный и обратно, а также при износе или повреждении. Если пламя стало жёлтым и коптит, часто достаточно почистить горелку. Замена жиклеров и последующая регулировка — работа с газовым оборудованием: по правилам её выполняет газовая служба или специализированная организация. Ниже — как устроены жиклеры, где они стоят в плите «Гефест» и как проходит замена.

Когда нужно менять жиклеры

Что такое жиклер и как он работает

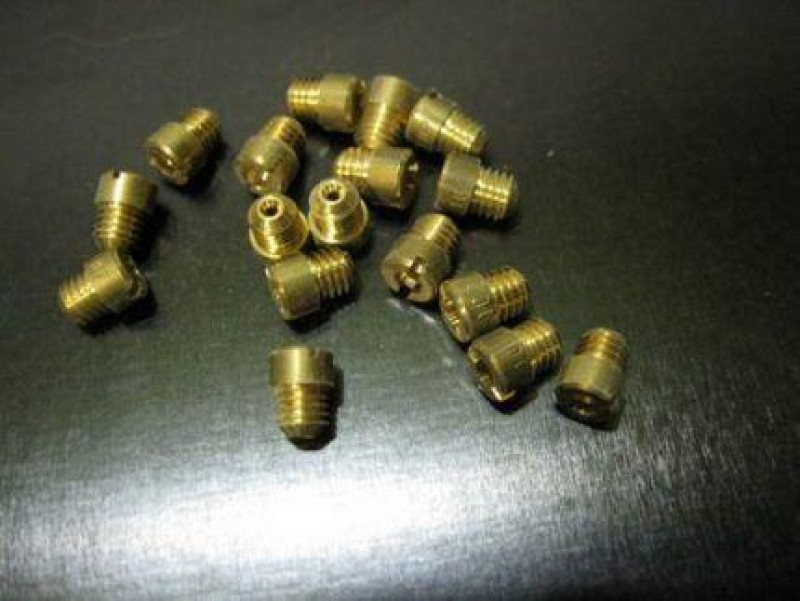

Газ из трубы или баллона идёт к крану конфорки, затем через жиклер — латунную деталь, похожую на короткий болт с калиброванным отверстием в торце. Струя газа из жиклера подсасывает воздух, смесь проходит по смесителю горелки и сгорает на рассекателе. Диаметр отверстия подобран под давление газа и мощность горелки: от него зависят и мощность, и правильное соотношение газа с воздухом.

Жиклеры для магистрального и баллонного газа

Сжиженный газ из баллона подаётся под бо́льшим давлением, чем природный из магистрали, и у него выше теплота сгорания. Поэтому у жиклеров для баллонного газа отверстие меньше, а у жиклеров для природного — больше. С «чужими» жиклерами плита будет коптить и перерасходовать газ или работать на слабом пламени.

• Маркировка выбита на торце или грани жиклера. Обычно это диаметр отверстия в сотых долях миллиметра или пропускная способность. Что означает маркировка на конкретной модели, указано в паспорте плиты.
• Комплект берут под свою модель «Гефест»: у разных моделей разная резьба и мощность горелок. Универсальных жиклеров нет.
• Комплект для баллонного газа у многих моделей «Гефест» входит в поставку плиты — проверьте коробку и паспорт.

Чистка горелок: что можно сделать самому

Самостоятельно можно чистить то, что снимается без инструмента: решётки, крышки и рассекатели конфорок.

1. Выключите все конфорки и дайте плите остыть.
2. Снимите решётку, крышки и рассекатели.
3. Замочите их в горячей воде с моющим средством или содой, очистите щёткой.
4. Прочистите прорези рассекателя деревянной зубочисткой.
5. Высушите детали полностью и установите на место точно по пазам. Перекошенный рассекатель — частая причина неровного пламени.

Отверстие самого жиклера иглой или проволокой не прочищают: металл легко расширяет и деформирует калиброванный канал, после чего пламя станет хуже, чем было.

Кто должен менять жиклеры

Перевод плиты на другой вид газа, замена жиклеров и регулировка кранов — работы с внутриквартирным или внутридомовым газовым оборудованием. По правилам (постановление Правительства РФ № 410) их выполняет специализированная организация, с которой заключён договор на техобслуживание, или сервисная служба производителя. Ошибка при сборке — не затянутый жиклер или потерянное уплотнительное кольцо — приводит к утечке газа под столом плиты, где её не видно.

Ниже описано, как проходит замена, чтобы вы понимали объём работ и могли проверить мастера.

Как меняют жиклеры конфорок

В старых моделях «Гефест» жиклеры конфорок не видны через отверстия в столе: к ним добираются, сняв стол плиты. В новых моделях жиклер виден после снятия корпуса конфорки и выкручивается торцевым ключом сверху.

1. Перекрывают газ краном на опуске или вентилем баллона.
2. Снимают решётку и конфорки, затем выкручивают винты стола и поднимают его.
3. Освобождают наконечник газопровода. Горелки закреплены на траверсах — металлических полосах под столом. Наконечник газопровода удерживается в корпусе горелки пружинной пластиной-фиксатором. Её снимают, и наконечник с жиклером выходит из корпуса.
4. Выкручивают жиклер ключом на 8 мм, удерживая гайку наконечника вторым ключом на 14 мм, чтобы не скрутить трубку.
5. Проверяют уплотнительное кольцо на трубке газопровода. При замене жиклеров его меняют на новое из ремкомплекта.
6. Ставят новые жиклеры по маркировке: для большой, средних и малой конфорок они разные. Собирают в обратном порядке.

Где жиклер в духовке и как его меняют

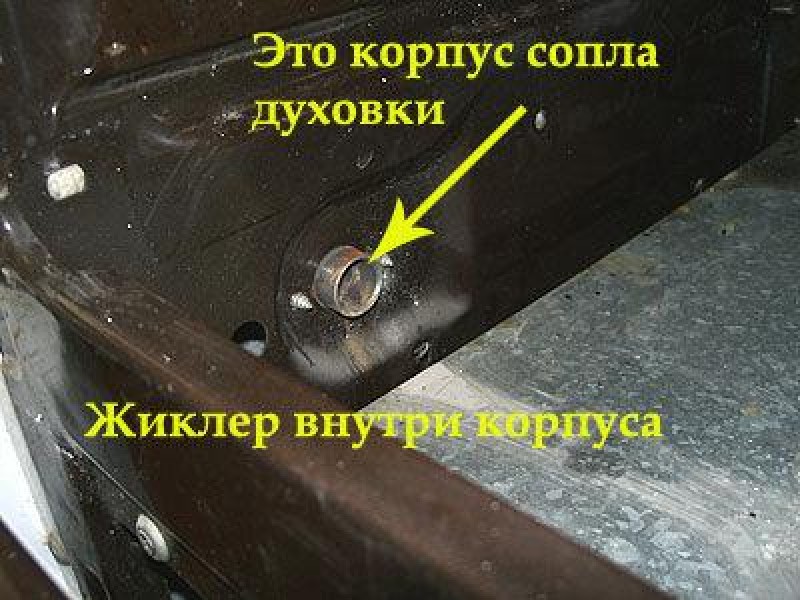

В духовке плиты «Гефест» жиклер горелки обычно находится сзади слева, в корпусе сопла за стенкой духового шкафа. Чтобы до него добраться:

1. Открывают дверцу духовки и нижний ящик, вынимают под (пол) духовки — он снимается на себя.
2. Откручивают два винта горелки духовки и снимают её.
3. Жиклер выкручивают торцевым ключом из корпуса сопла.

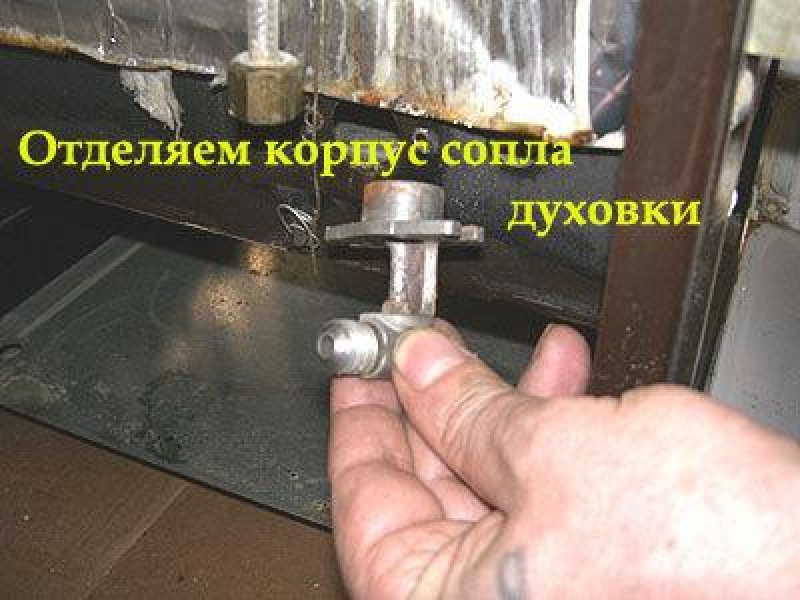

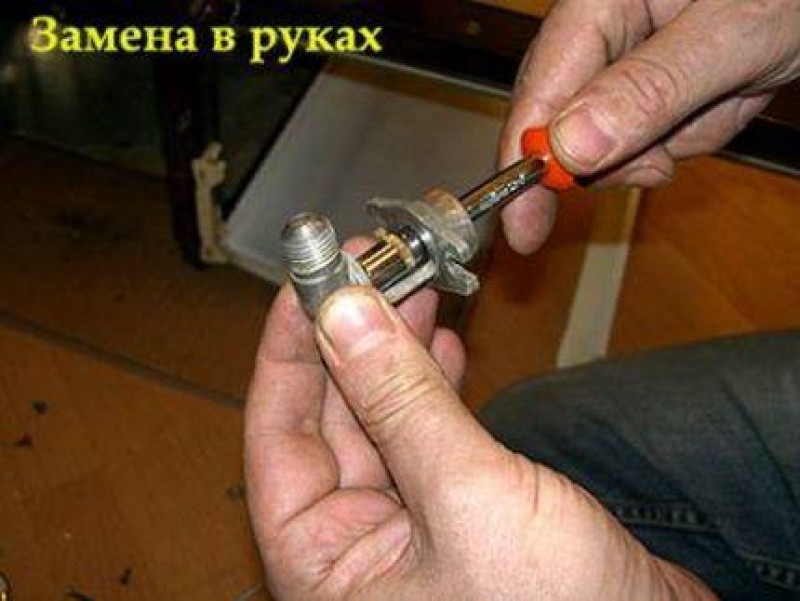

4. Если жиклер прикипел, снимают левую боковую стенку плиты, откручивают гайку газопровода и винты корпуса сопла. Резьбу обрабатывают проникающей смазкой и выкручивают жиклер на снятом корпусе.

Если духовка гаснет после розжига, дело чаще не в жиклере, а в термопаре газ-контроля. Об этом — в статьях «Как зажечь духовку Гефест» и «Ремонт газовых плит Гефест».

Проверка после замены

• Герметичность — все разъёмные соединения проверяют мыльным раствором или течеискателем. Огнём утечку не ищут.
• Пламя — ровное, голубое, без жёлтых языков, не отрывается от горелки и не проскакивает внутрь.
• Малое пламя — после перевода на другой газ регулируют винтами кранов, чтобы на минимуме конфорка не гасла и не коптила.
• Отметка о работе — мастер делает запись в договоре или акте выполненных работ.

Частые вопросы

Как поменять жиклеры на газовой плите «Гефест» под баллонный газ?

Нужен комплект жиклеров для сжиженного газа именно под вашу модель. Мастер снимает стол плиты, меняет жиклеры конфорок и духовки и регулирует малое пламя на кранах. Комплект для баллона часто входит в поставку плиты.

Где находится жиклер в духовке плиты «Гефест»?

Сзади слева, в корпусе сопла, к которому подходит горелка духовки. Добраться до него можно, сняв под духовки и горелку, а при необходимости — левую боковую стенку.

Как почистить жиклер на газовой плите?

Жиклер выкручивают, замачивают в моющем растворе и продувают воздухом. Иглой и проволокой отверстие не прочищают — канал легко деформировать. Так как жиклер приходится выкручивать из газовой линии, чистку делает мастер.

Какой ключ нужен для жиклеров «Гефест»?

Рожковый или торцевой ключ на 8 мм для самого жиклера и ключ на 14 мм, чтобы удерживать гайку наконечника.

Источники

• Постановление Правительства РФ от 14.05.2013 № 410 — правила пользования газом и техобслуживания газового оборудования.
• Руководство по эксплуатации плит «Гефест» — раздел о переводе на другой вид газа.
