Прежде чем начинать строительство, необходимо разработать соответствующую документацию. Это касается и возведения беседки своими руками: чертежи и размеры, схемы, эскизы и проекты будущих построек дадут четкое представление о форме конструкции, материалах, необходимых для строительства, расположения всех конструктивных элементов. Комплекс графических документов позволит рассчитать стоимость строительства и избежать необоснованных финансовых затрат.
Виды беседок для самостоятельного возведения
Появление на строительном рынке разнообразных материалов с уникальными свойствами позволило отойти от привычных моделей беседок и придать легким конструкциям различные нетривиальные формы. Функции современных беседок во многом изменились и сегодня это не просто павильоны, где можно отдохнуть, но и полноценные летние кухни или уютные гостевые домики.
Благодаря легкости возведения беседок из актуальных строительных материалов, многим под силу собрать и установить постройку самостоятельно. Сложность такого строительства во многом зависит от вида беседки своими руками. Фото подтверждает многообразие форм и назначений легких конструкций.
Учитывая различные характеристики, беседки можно разбить на несколько групп:
- открытые — легки в возведении, используются в основном для летнего отдыха;

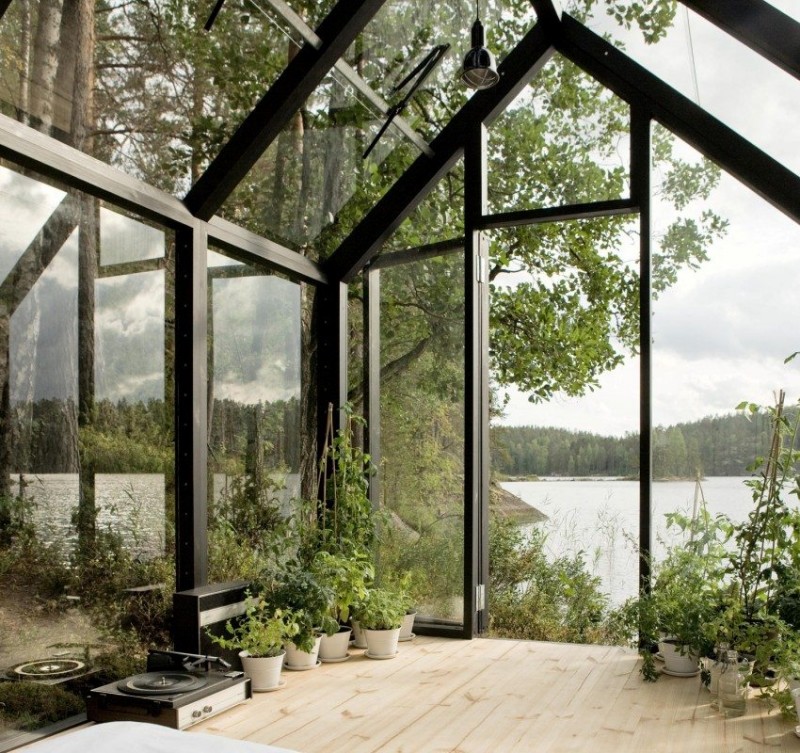

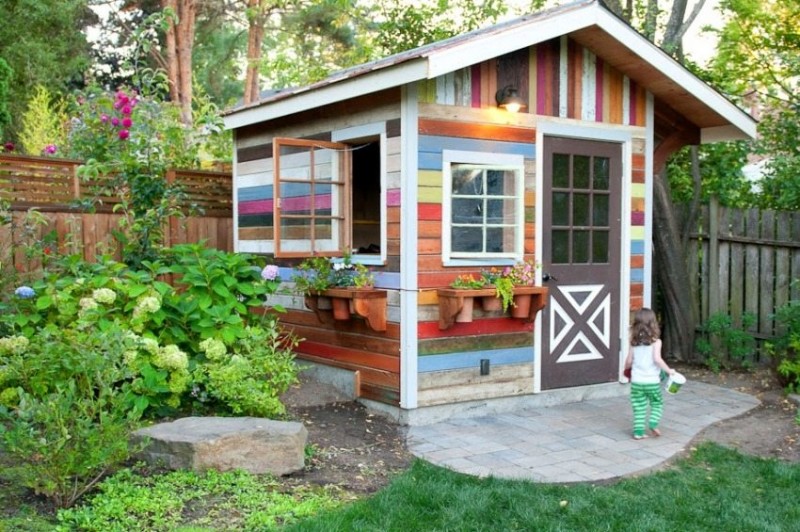

- закрытые — основательные конструкции со стенами, дверьми и окнами. Могут использоваться как в летнее, так и в зимнее время;

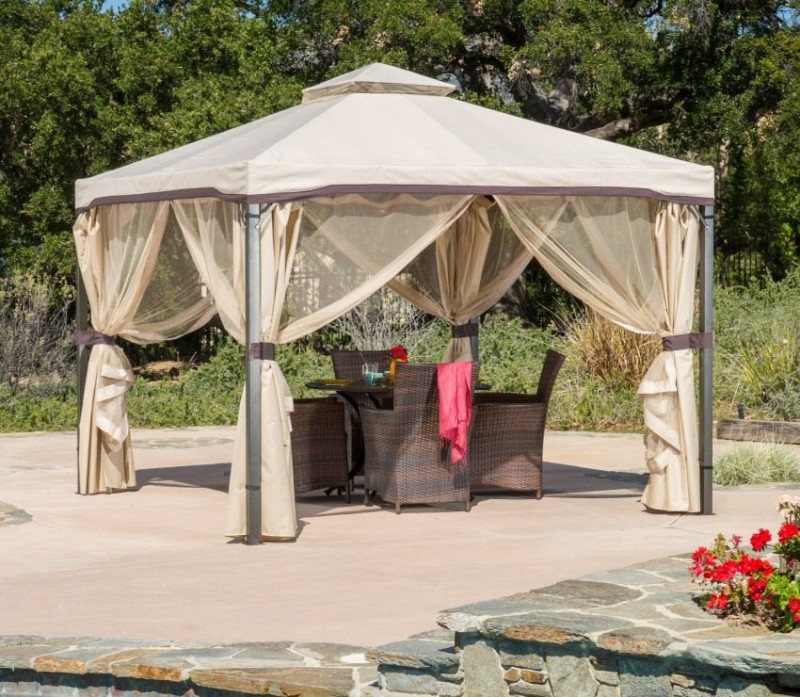

- переносные — сезонные разборные конструкции, которые легко демонтируются и могут быть установлены в любом месте.
Список материалов, используемый для возведения беседок, достаточно разнообразный. Это могут быть изделия из дерева, металла, стекла, пластика, камня, кирпича, а также их комбинаций. Кроме того, очень популярны беседки из подручных материалов , где в ход идет любое, порой самое непредсказуемое, сырье: стеклянные и пластиковые бутылки, деревянные поддоны, стволы деревьев и многое другое в зависимости от фантазии умельцев.
Формы и размеры беседок выбираются с учетом габаритов участка: если площадь небольшая, то конструкция весомых размеров будет выглядеть неуместно. Что касается конфигурации строений — это могут быть конструкции квадратной, прямоугольной, круглой, шестигранной, восьмигранной формы, а также постройки любых других сложных моделей, в том числе в виде полусферы.
Полезный совет! Если работа по возведению конструкции вами выполняется впервые, воспользуйтесь рекомендациями, фото, чертежами беседок своими руками, размещенными пользователями в интернете. Это поможет избежать возможных ошибок при монтаже.
Для покрытия кровли в беседках используют шифер, профнастил, сотовый и монолитный поликарбонат, гибкую черепицу и другие материалы. Учитывая пластичность многих покрытий, конструкции крыш можно делать различные: односкатные , многоскатные, сферические, купольные, шатровые, арочные и многоуровневые. Довольно распространены беседки, где крышей и стенами выступают живые вьющиеся растения.
В последнее время набирают популярность функциональные беседки, выполняющие роль летних кухонь, с мангалами, барбекю или каминами. Наличие такого оборудования налагает определенные требования к технологии их возведения, соблюдая которые можно построить беседки своими руками. Чертежи и размеры, схемы и проекты, эскизы и порядовые планы укладки печей максимально облегчат возведение постройки и помогут точно рассчитать стоимость строительства.
Беседки своими руками: чертежи и размеры, схемы, эскизы и проекты конструкций
Как построить беседку своими руками? Проекты, фото, чертежи разных по форме и дизайну сооружений имеются в несметном количестве в интернете. Но можно разработать самостоятельно свой индивидуальный вариант. Для тех, кто не уверен, что сможет грамотно подготовить все схемы или кто выбрал слишком сложную конструкцию, рекомендуется воспользоваться готовыми чертежами.
Составление проекта беседки включает в себя несколько этапов: создание эскиза будущей постройки и составление рабочих чертежей. Схемы и эскизы дадут возможность уже на этой стадии спланировать расположение беседки относительно участка, наметить расстановку мебели и оборудования, зафиксировать места подвода коммуникаций и определиться с расходом строительного материала.
Составить рабочий проект максимально корректно позволят некоторые рекомендации:
- выбирают тип сооружения: открытый или закрытый;
- тщательно продумывают дизайн беседки, который должен соответствовать по стилю имеющимся строениям и определяются с материалами конструкции;
- выбирают место будущей постройки на территории участка;
- габариты беседки на чертеже должны соответствовать размерам отведенного места. В чертеже указывают высоту, длину, ширину сооружения, места расположения опорных стек, входа, а также форму и высоту ограждения;
- включают в проект чертежи с проекциями: фасадное изображение, разрезы, планировку и схемы технических узлов конструкции. Отображают все размеры и формы беседки;
- если предполагается закрытая постройка, прописывают схему вентиляции;
- отдельно разрабатывают рабочий план фундамента с указанием его типа (ленточное, столбчатое или плитное основание);
- описывают схемы конструктивных узлов: указывают размеры и места установки дверей, окон, лестницы;
- отдельно выполняют схему крыши с обозначением ее размеров, конфигурации, углов наклона, высоты, материала покрытия;
- указывают технологию возведения стен, крыши, мангала (если предполагается). Для беседок с каминами, печами, мангалами прилагают план порядовой укладки кирпичей с указанием всех размеров оборудования;
- выполняют схемы электропроводки и водоснабжения;
- разрабатывают план размещения светильников, мебели и оборудования;
- составляют спецификацию на строительные материалы, включая крепежные элементы, обрабатывающие пропитки и метизы.
Чем тщательнее будет выполнен проект, тем точнее будут расчеты необходимого количества материалов, легче будет производить строительство и выше вероятность, что конструкция будет надежной и крепкой. Используйте в подготовке базового проекта фото, чертежи беседок для дачи своими руками, которыми с удовольствием делятся умельцы.

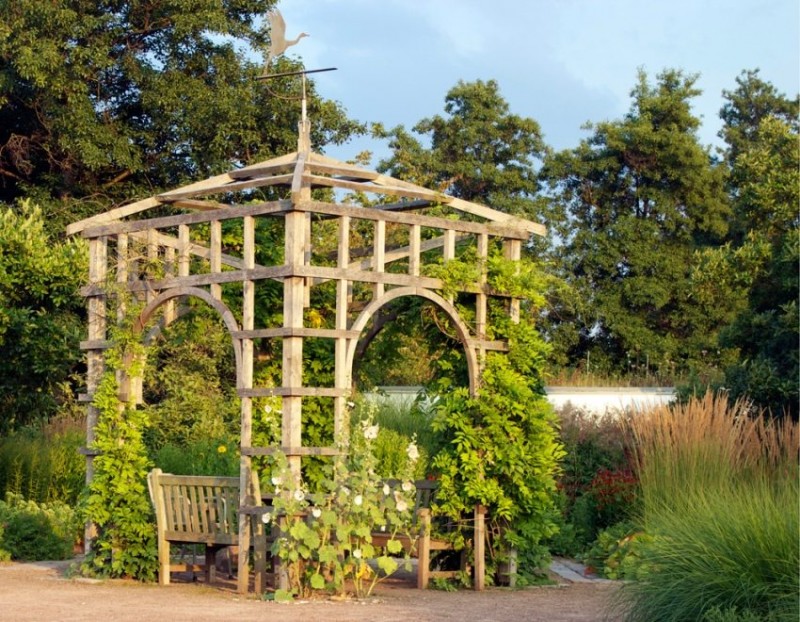

Беседка: просто и красиво, фото оригинальных павильонов. Легкие сооружения из разных материалов. Беседки из поликарбоната. Как правильно расположить и украсить беседку. Обзор цен на беседки.

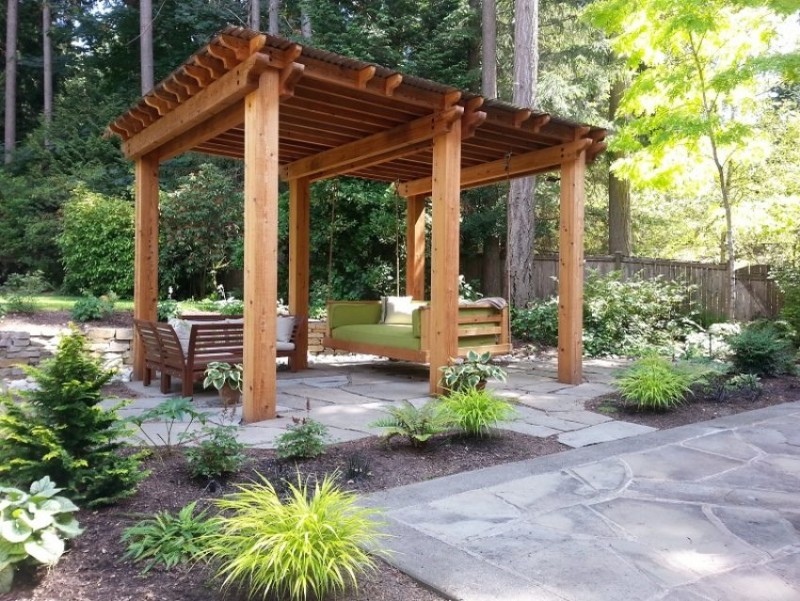

Деревянная беседка своими руками. Фото и чертежи конструкций
Выбирая материал для возведения беседки, многие отдают предпочтение дереву. Деревянные модели отлично вписываются в экстерьер придомовой территории и гармонично смотрятся в саду. К тому же дерево довольно прочный, экологичный и долговечный материал, который легко поддается обработке. Как правило, деревянные беседки выполняют в открытом варианте. Для возведения используют брус, бревна, доску, решетку из планок и другие деревянные элементы.

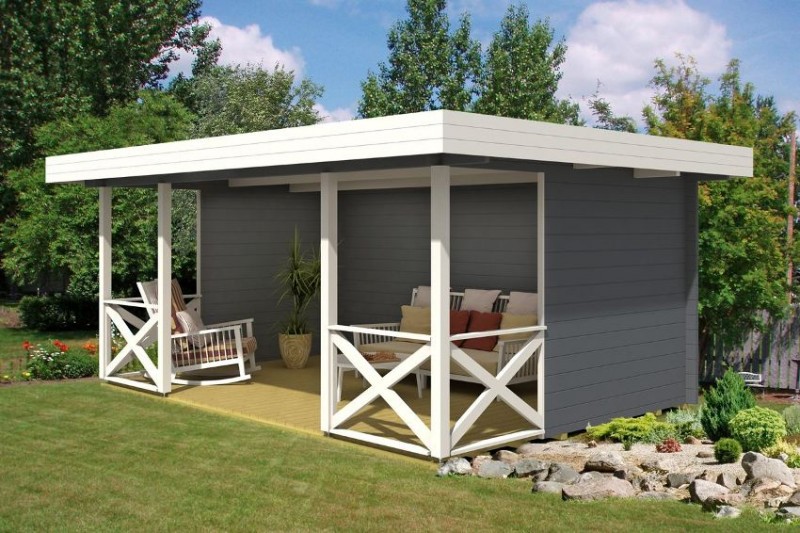

Прямоугольная беседка из дерева своими руками
Наиболее простым вариантом для самостоятельного проектирования и строительства является беседка квадратной или прямоугольной формы. Это легкое открытое сооружение, состоящее из опорных стоек, крыши и ограждения. В чертежах отражаются габариты конструкции, высота опорных стоек, конфигурация крыши с указанием высоты и углов наклона, высота и рисунок ограждения.

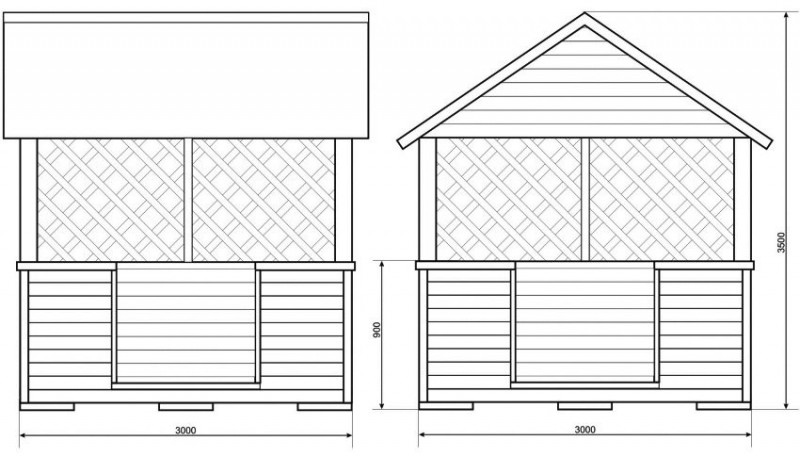

Выполняются чертежи фронтальной и профильной проекции беседки. Отдельной схемой изображается фундамент для конструкции (обычно используется столбчатое основание). Здесь указывается величина заглубления столбов и расстояние между ними, которое зависит от размера беседки.
Полезный совет! Для удобства выполнения работ, необходимо приложить к проекту подробные схемы технических узлов, где будут указаны варианты крепления элементов между собой.

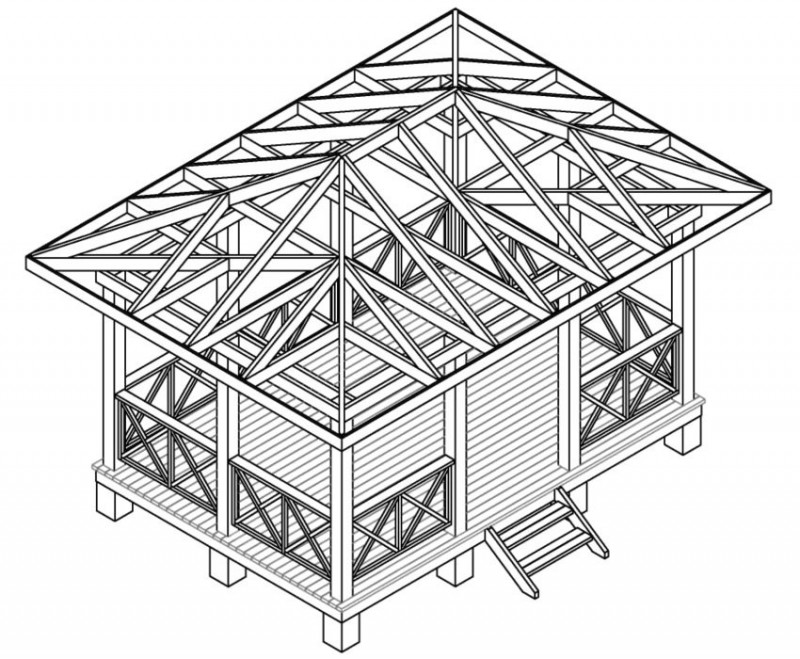

В чертежах крыши необходимо отобразить стропильную систему с указанием способа крепления верхней обвязки, нижней опоры для стропил (мауэрлата), а также задать шаг между стропилами.

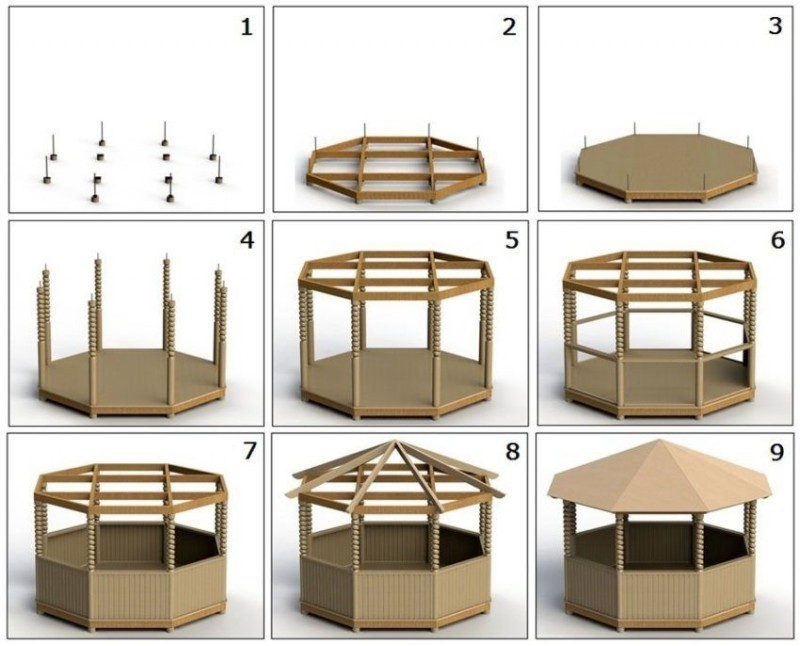

Когда все чертежи и схемы будут готовы, можно приступать к самостоятельному возведению конструкции. Прежде всего, подготавливают и размечают участок под строительство. Для этого используют колышки со строительным шнуром. После того как периметр будет зафиксирован, приступают к устройству фундамента.
Для выполнения фундамента, согласно чертежам выкапывают ямы глубиной около 70-80 см, дно их заполняют слоем песка, а затем вставляют опорные стойки и бетонируют. При производстве работ необходимо обязательно проверять вертикальность всех опор и их равноудаленность друг от друга по всей высоте.
Затем приступают к выполнению нижней обвязки и устройству пола из лаг. Для этого используют деревянные брусья. Когда каркас пола будет собран, устраивают настил из досок. Далее крепят верхнюю обвязку, собирают каркас крыши, используя подготовленные схемы, обшивают каркас доской и покрывают кровельным материалом.
Монтаж ограждения осуществляют, когда конструкция беседки полностью собрана и установлена. Сначала фиксируют горизонтальные брусья, служащие в качестве перил, а затем крепят вертикальные опоры (балясины) ограждения. Если проектом в качестве ограждения предусмотрена деревянная решетка, то подготавливаются рамы из бруса по заданным размерам, внутри которых набиваются планки в виде сетки.

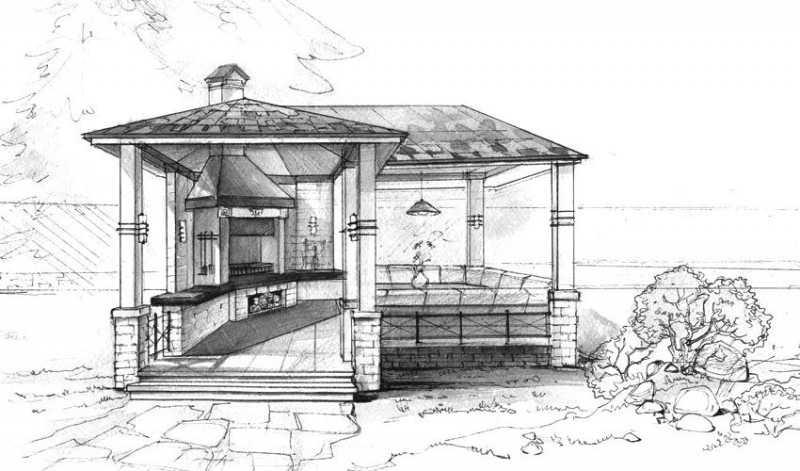

Проекты беседок из дерева с мангалом, барбекю
Перед тем как приступить к разработке проекта самой беседки с барбекю или камином, необходимо выполнить эскиз, где будет указано расположение беседки на участке. Ввиду того, что к таким сооружениям зачастую подводят воду и газ, необходимо правильно спланировать его место установки. Кроме того, следует учитывать и направление ветра, при котором дым от печи не распространялся бы на другие постройки.

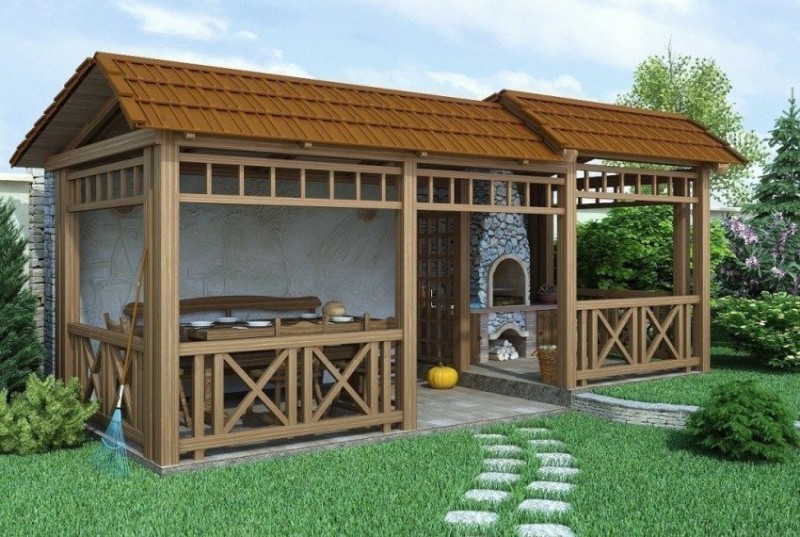

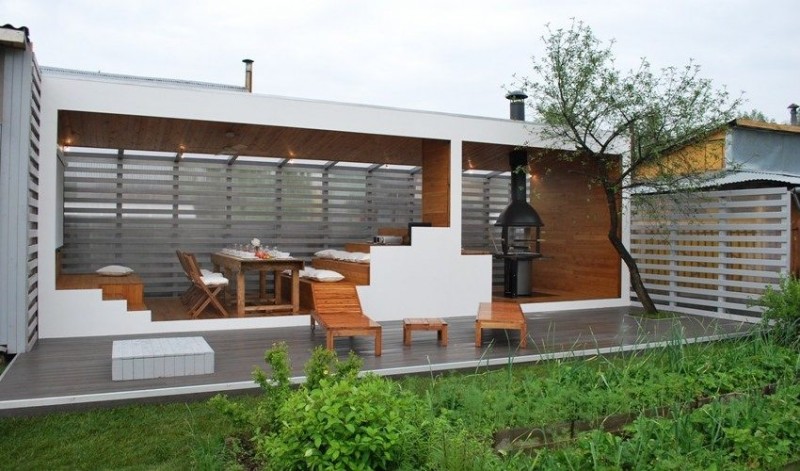

Деревянные беседки с мангалом, печью или камином обычно заменяют по функциональности летние кухни. Такие сооружения могут возводиться как открытые, так и закрытые. Варианты закрытых построек часто используют и в зимний период, поэтому на этапе проектирования может предусматриваться утепление стен и наличие качественной вентиляции.
Проектирование беседок с мангалом , барбекю или камином является достаточно сложным процессом. Для таких конструкций важно брать во внимание не только фундамент для самого павильона, но и непосредственно для печного оборудования, так как кирпичное сооружение обладает достаточно большим весом. Чаще всего под мангал или камин устраивают отдельный плиточный фундамент, а для самой беседки – столбчатый или ленточный.
Полезный совет! Чтобы избежать появления трещин в бетонном основании под мангал или камин, необходимо применить армирование фундамента стальными прутьями.

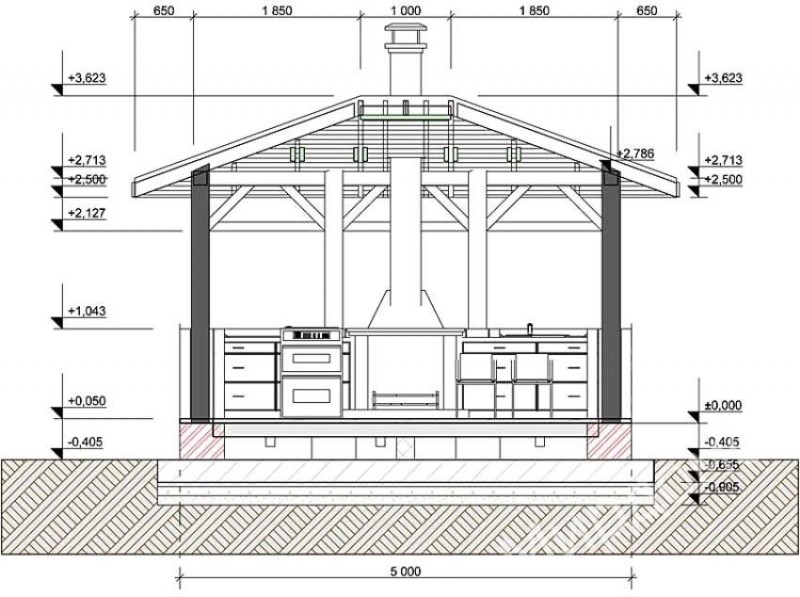

В чертежах отображаются все размеры беседки, планировка с обозначением места расположения мангала или камина. Отдельно изображается схема фундамента и дымохода. В проект также включают чертежи самого мангала с указанием формы и габаритов жаровни, количества огневых точек и порядовую укладку кирпичей при возведении.
Разрабатывая план беседки, требуется произвести правильное зонирование пространства. Необходимо предусмотреть безопасное расположение обеденного стола и обеспечить свободный доступ к мангалу или камину для проведения профилактических и обслуживающих мероприятий. Также крайне важно указать размеры участка пола вокруг печного оборудования, где будет укладываться пожаробезопасный материал.
Использование беседок с мангалом и печью в качестве летней кухни предполагает подведение к ним сетей водо-, газоснабжения и электричества. В связи с этим в проект включают схемы электропроводки с указанием расположения электроточек, а также схемы разводки сетей газа и воды.
Грамотно выполненные проекты деревянных беседок с каминами, печами или мангалами, позволит избежать ошибок при достаточно сложном возведении таких сооружений.

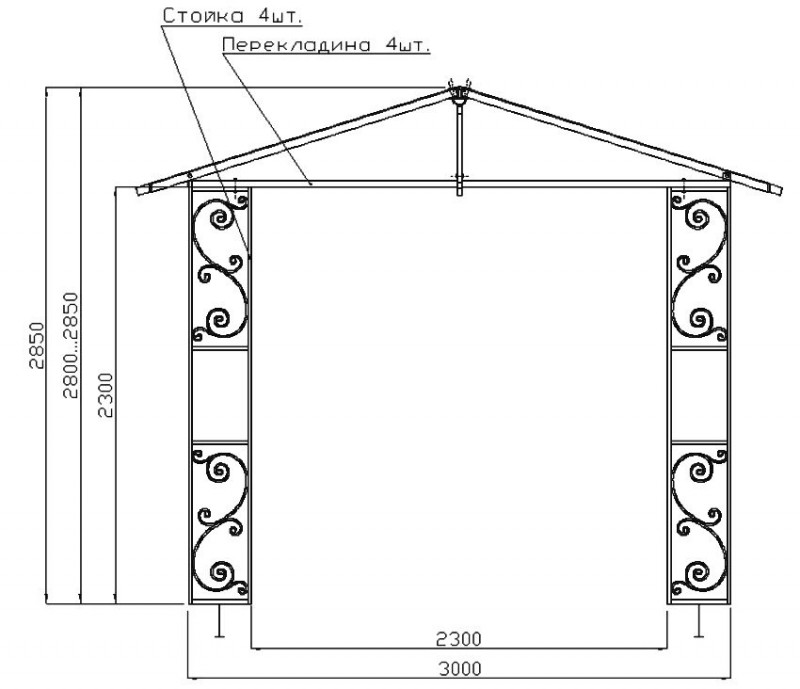

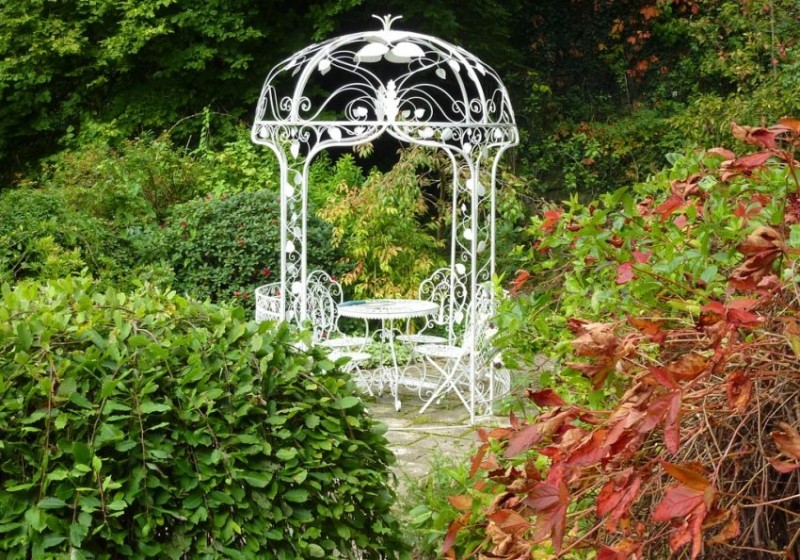

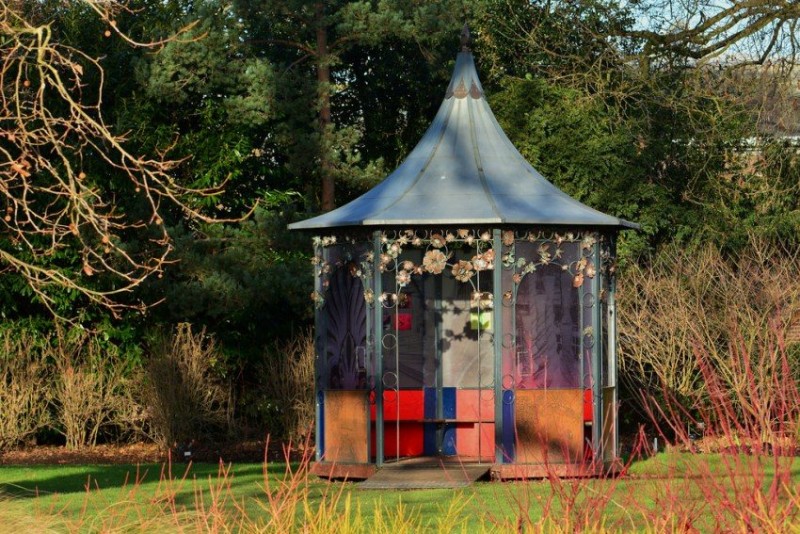

Беседка из металла своими руками. Фото, чертежи и схемы сооружений
Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.
Полезный совет! Одним из условий долговечности металлической конструкции является обработка поверхности антикоррозийными средствами и своевременное окрашивание.
Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.
Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

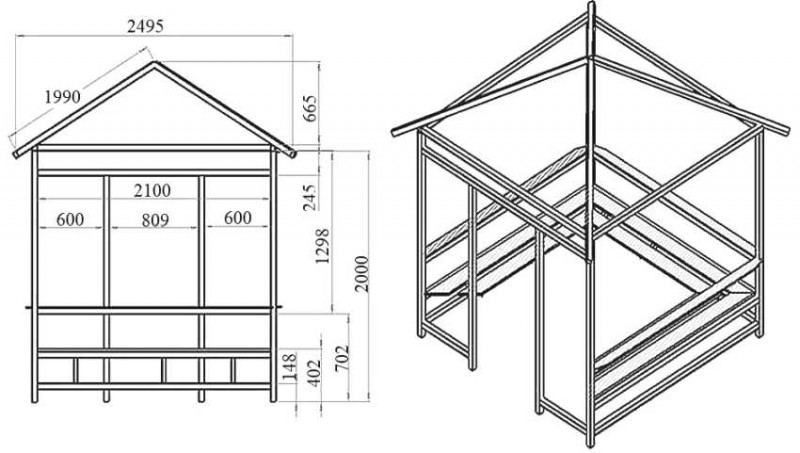

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

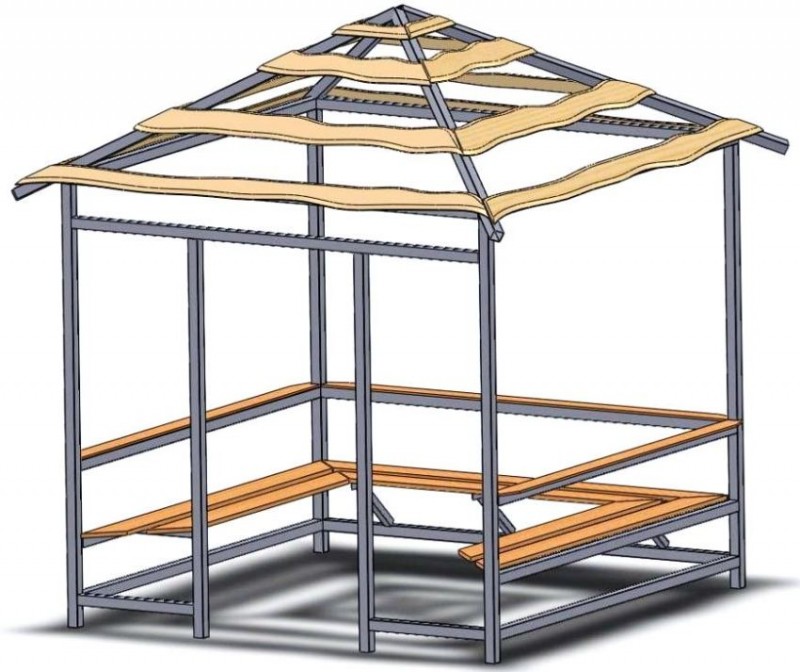

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций
Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.
Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.
Полезный совет! Для тех, кто не обладает достаточными навыками в работе со сварочным аппаратом, а также впервые осуществляет монтаж беседки, рекомендуется выбирать конструкции несложных форм.

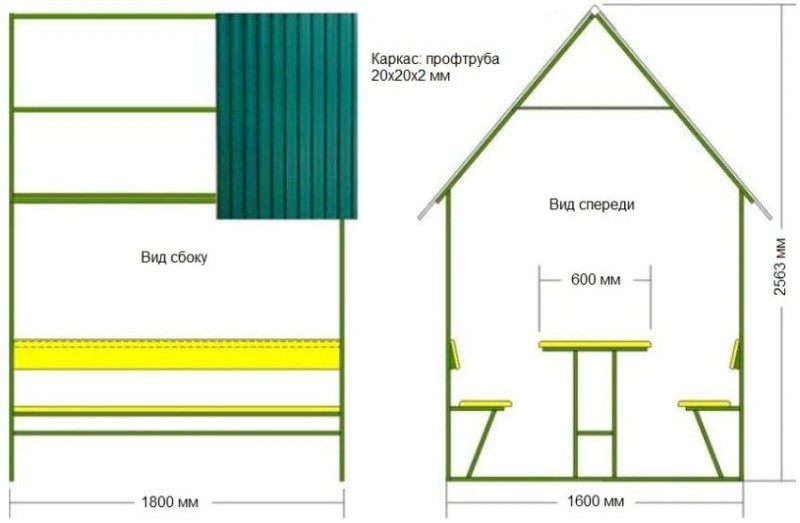

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.
Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.
Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.
Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют. На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню.
После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.
Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

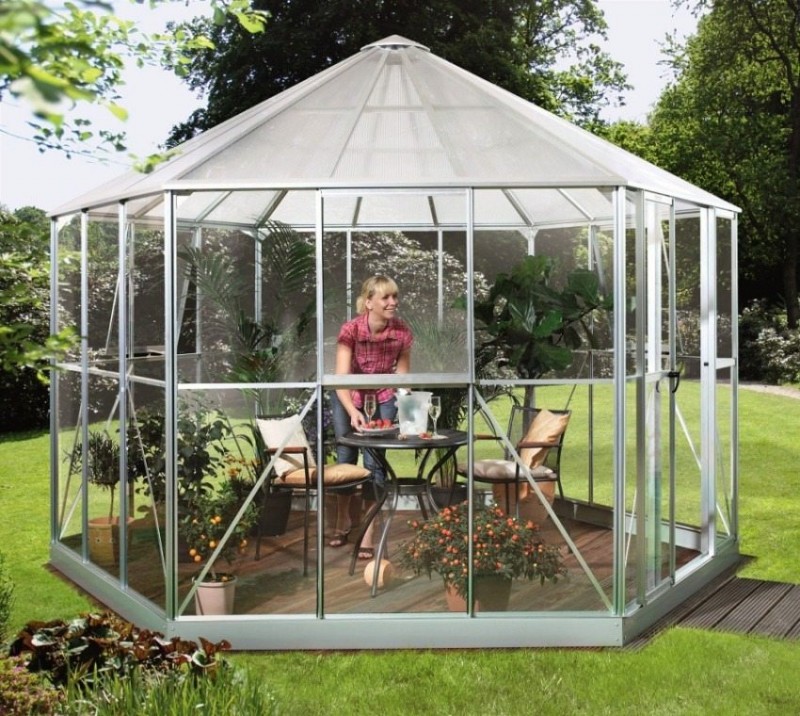

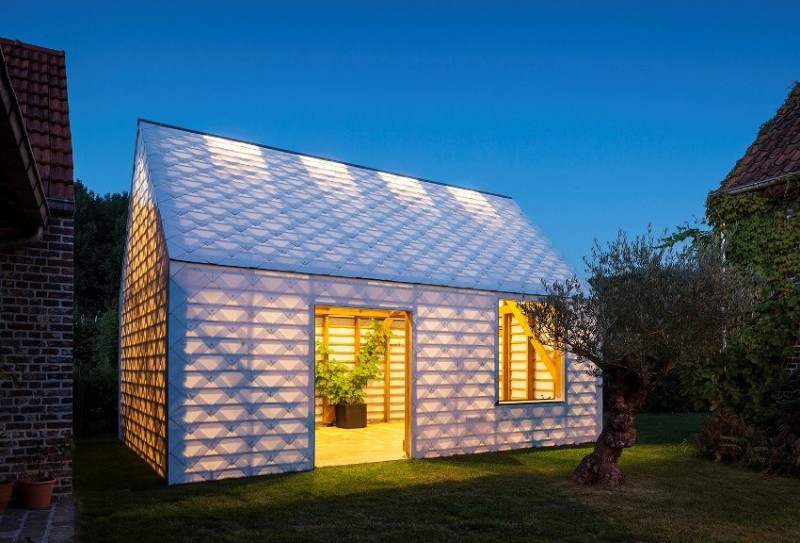

Беседка из поликарбоната своими руками. Фото оригинальных моделей
Основными достоинствами прозрачного поликарбоната является его сочетаемость с другими материалами. Беседки из поликарбоната способны украсить любой двор. Листами поликарбоната можно оформить не только крышу беседки, но выполнить из него стены павильона или применить в качестве ограждения.
Формы беседок из поликарбоната
Модели беседок из поликарбоната отличаются невероятным разнообразием форм. Это объясняется пластичностью материала, легким весом и простотой монтажа. Конструкции беседок могут иметь овальную, круглую, прямоугольную, сферическую форму, а также асимметричную конфигурацию. Сооружения выполняются открытого или закрытого типа.
Крыши беседок, покрытых поликарбонатом, могут быть односкатными , многоскатными, арочными, полуарочными, шатровыми, сферическими, купольными и многоуровневыми. Разнообразие цветовой гаммы поликарбонатных панелей позволяет придать пространству внутри беседки любой оттенок, учитывая ваши предпочтения.
Конструкции беседок из поликарбоната могут быть выполнены в сочетании с профильной трубой, кованым металлом, деревом, камнем, кирпичом, а также скомбинированы из нескольких видов материала. Достаточно часто можно встретить конструкции с арочным покрытием в виде навеса, примыкающего к основному дому. Выбор для беседки с поликарбонатным покрытием того или иного материала зависит от присутствия в экстерьере аналогичных элементов.
По функциональному назначению беседки из поликарбоната могут использоваться в качестве детских игровых площадок , летних кухонь, помещений для отдыха и гостевых комнат. Габариты конструкций могут быть объемными с оснащением мангалом или барбекю и совершенно миниатюрными, под которыми размещается пара небольших лавочек и столик.
Фото беседок из поликарбоната своими руками демонстрируют оригинальные модели различной формы.

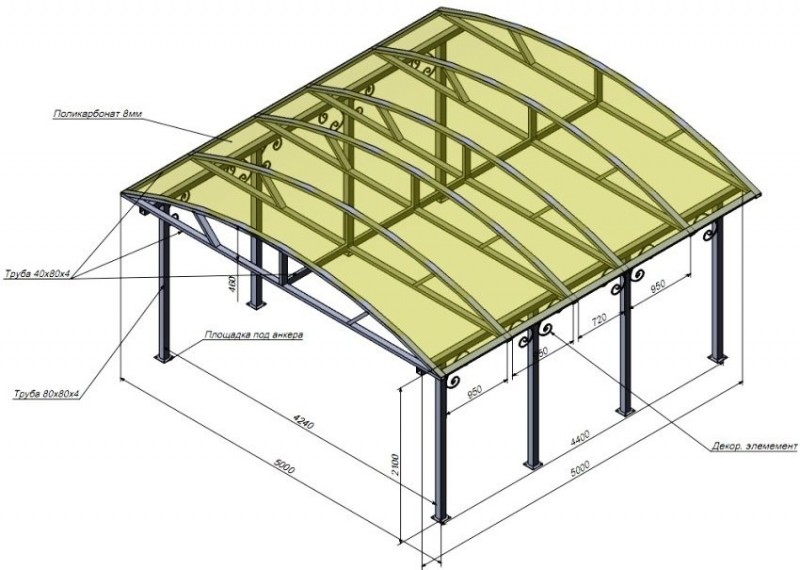

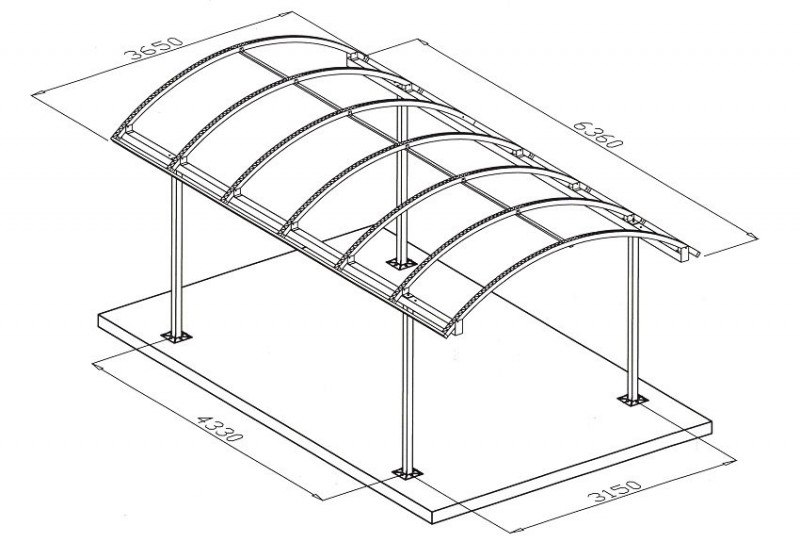

Возведение беседки своими руками из металла и поликарбоната
Начинать строительство беседки следует с разработки чертежей и эскизов конструкции. В чертежах необходимо описать конструктивную схему каркаса, все размеры и способы крепления элементов. Это поможет правильно рассчитать необходимые материалы и точно выполнить раскройку элементов каркаса и покрытия.
Полезный совет! Вырезать поликарбонат следует пилой с мелкими зубцами или на небольших оборотах болгарки. Это поможет получить ровный разрез и не даст пластику раскрошиться.
Для основы под конструкцию подойдет бетонированная площадка. Для ее устройства снимают слой растительности, укладывают щебень толщиной 5-6 см и заливают раствором бетона слоем до 10 см. Если планируется подведение в беседку электричества, необходимо предварительно уложить под стяжку провод, помещенный в гибкую гофрированную трубу для электропроводки.
Установка стоек-опор каркаса выполняется одновременно с устройством основания. По углам периметра делают ямы глубиной 60 см и в них вставляют профильные трубы сечением 50х50 мм. После этого стойки бетонируют, обращая внимание на вертикальность установки и идентичность заглубления каждой из них.
После установки опорных столбов, к ним с помощью сварки крепят верхнюю обвязку и горизонтальные балки (прогоны) из профильной трубы. Эти элементы впоследствии будут служить основой для крепления скамеек и ограждения из панелей поликарбоната. По желанию ограждение может быть выполнено не только из пластика, а и из любого другого материала, например, природного камня, дерева или кованых элементов.
Крышу беседки можно выполнить в односкатном варианте. Для этого к профилю верхней обвязки приваривают небольшие отрезки труб, к которым впоследствии приваривают наклонные трубы. Высота стоек подбирается с таким учетом, чтобы обеспечить достаточный уклон для схода осадков с крыши. Для придания конструкции крыши жесткости, в середине ската приваривается промежуточная труба, к которой будут крепиться панели поликарбоната.

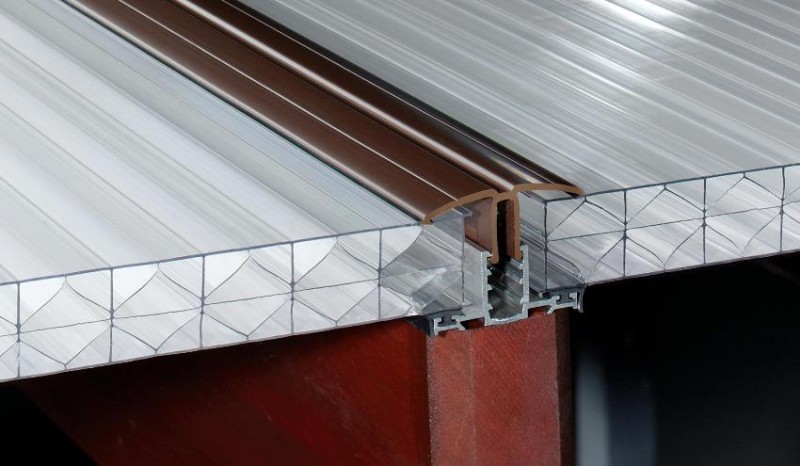

Монтаж листов поликарбоната
Листы сотового поликарбоната при монтаже укладывают так, чтобы каналы (соты) внутри листа располагались максимально вертикально: это обеспечит вывод влаги наружу. Следует обратить внимание на то, что маркированная поверхность листов должна находиться сверху, где материал обработан защитной пленкой. Панели пластика укладываются встык, соединяясь между собой специальным профилем.
Отверстия для креплений выполняют незначительно большим диаметром, чем саморезы. Расстояние от края листа до первого соединение не должно быть менее 40 мм. Линия стыковки панелей должна располагаться вдоль элементов каркаса. Чтобы обеспечить герметичность точечных соединений – используют термошайбы в цвет пластика.
По окончании работ следует правильно обработать края листов. Для этого верхний торец закрывают герметичной лентой, а нижний — перфорированной лентой. Такая обработка не допустит попадание внутрь панели пыли и в то же время обеспечит вывод влаги из каналов пластика.
Беседки из поликарбоната и других материалов, собранные самостоятельно в точном соответствии с чертежами и схемами, будут иметь прочную конструкцию и прослужат достаточно долгий срок. Они отлично украсят участок и станут любимым местом отдыха для всей семьи.
 |
