Как самостоятельно сделать чердачную лестницу с люком: подробные чертежи и пошаговая инструкция

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

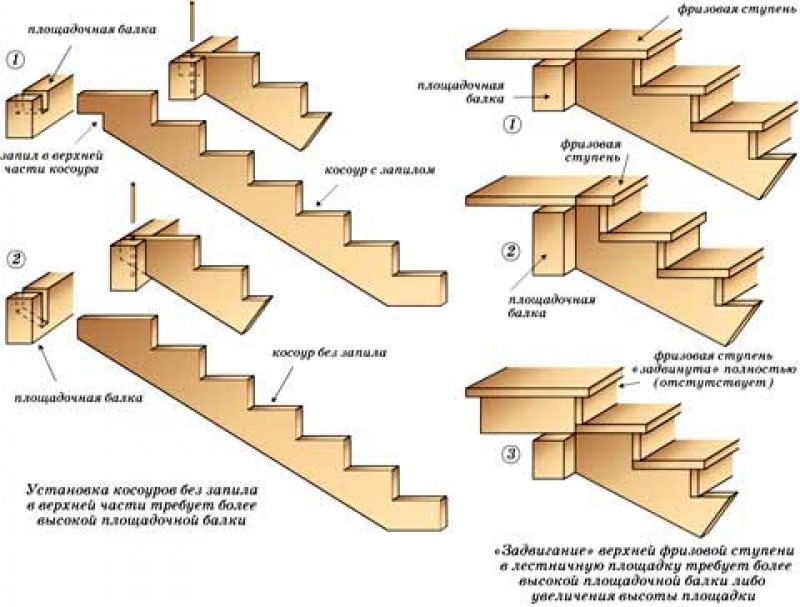

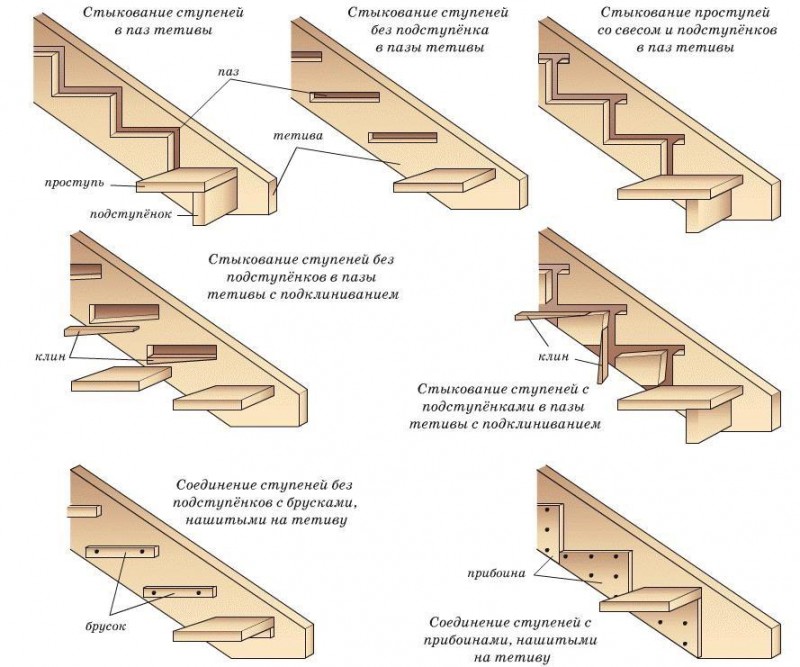

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

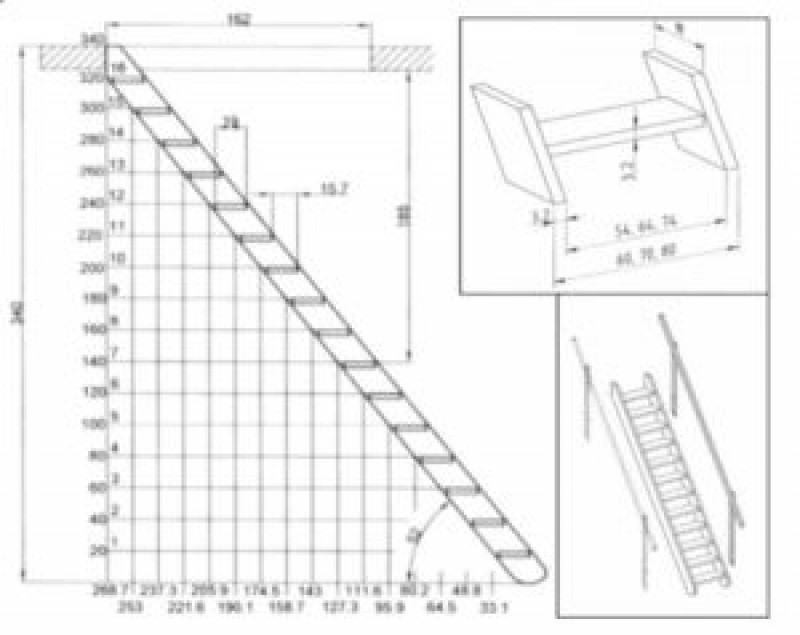

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

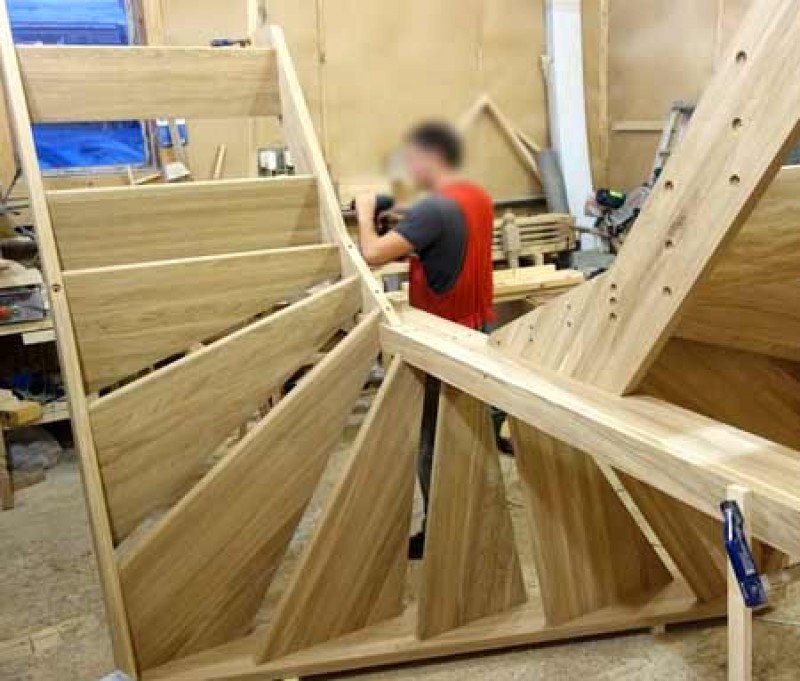

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

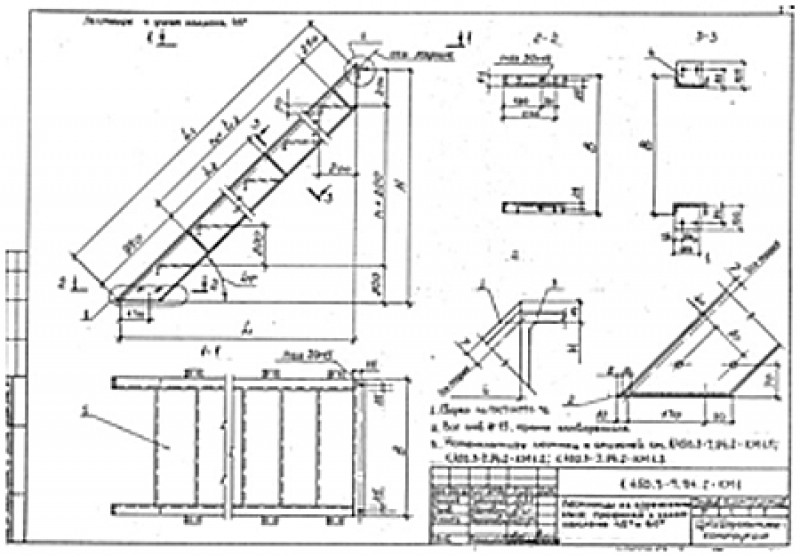

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

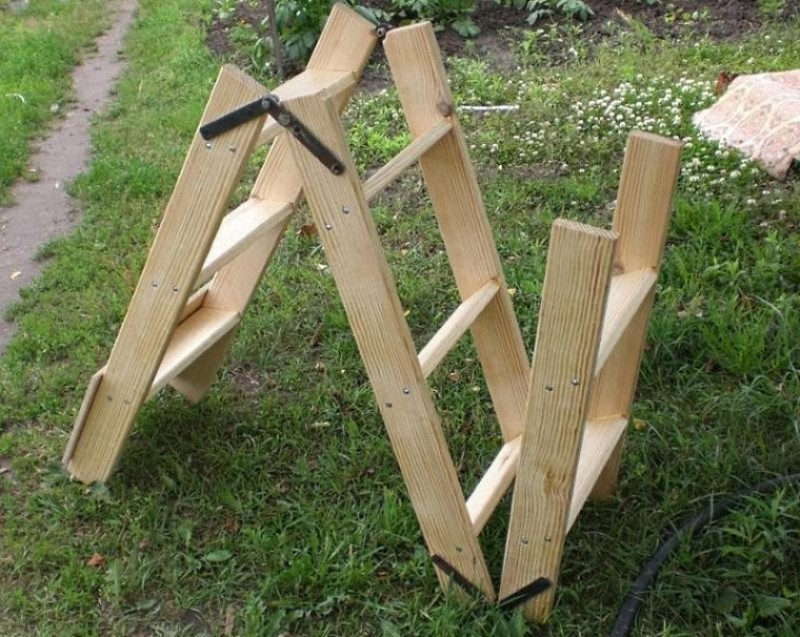

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы
2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.

5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

• Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
• Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;

• Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
• Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
• На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
• Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
• Производится разметка на второй тетиве;
• Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;

  Сборка и крепление лестницы на чердак
• Фиксацию положения в собранном виде производят с помощью крючка и петли. Одну часть устанавливают к стене, другую к подвижной боковине.

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм.

    Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:

  • Не стоит создавать монументальных конструкций. Следует учитывать, что вес лестницы и человека будет существенной нагрузкой на петли и шарниры люка;
  • Толщина тетивы (направляющих для ступеней) оптимальна 120-150 мм;
  • Высота ступеней определяется индивидуально и должна лежать в регламентируемом диапазоне;
  • Расчет длины секции делается по такому принципу: длина люка минус 200 мм (расстояние для свободного складывания). Далее высчитывается количество складывающихся частей. Расчетную длину лестницы делят на длину секции. Возьмем для примера рекомендованную минимальную величину люка, тогда длина одной части будет такой: 1200-200=1000 мм. А лестница, пускай по расчетам, вышла 2740 мм. Высчитываем количество секций 2 740/1000= 2,74. Получается две секции по 1000 мм и остаток 740 мм – нижняя часть. Рекомендуется и средний сегмент сделать чуть меньше первого для удобства складывания;

    Схема и чертеж секции лестницы на чердак
  • При окончательной сборке петли на секции устанавливают так, чтобы лестница складывалась по принципу буквы Z;
  • Последним этапом лестницу крепят к люку через уголки. По бокам конструкции можно предусмотреть поручни, они добавят удобство при подъеме и спуске.

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

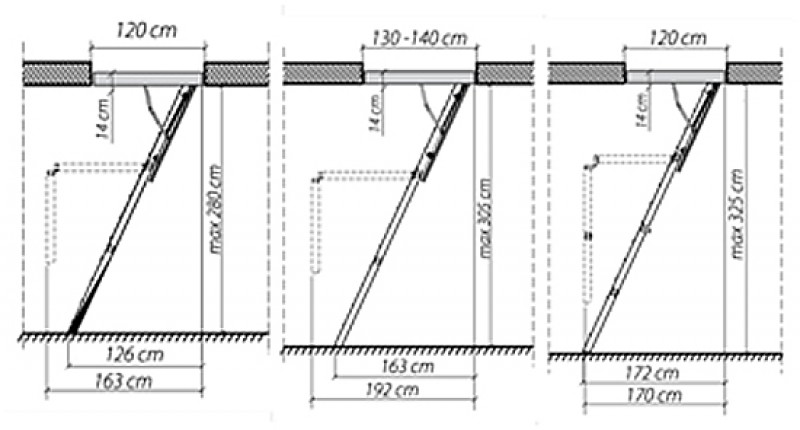

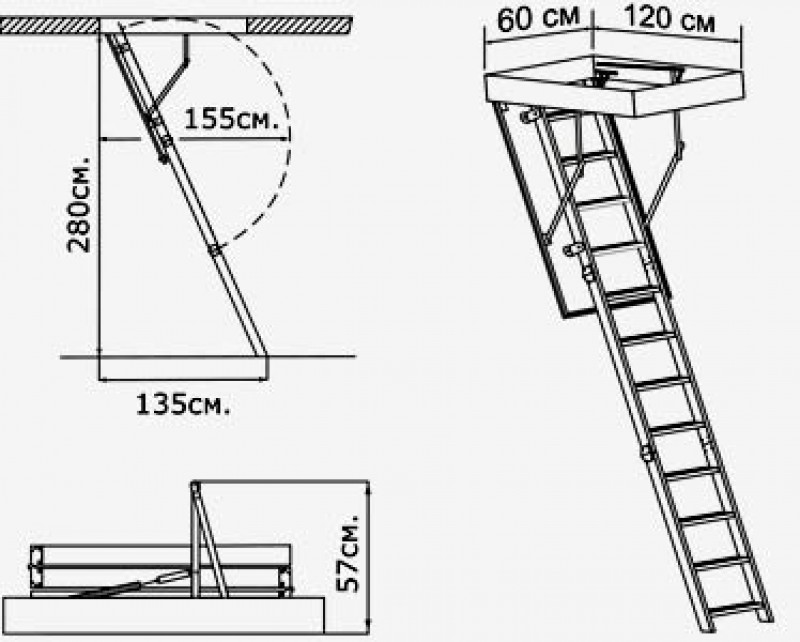

Рекомендованные размеры лестницы

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Угол наклона лестницы

Рекомендованные значения следующие:

• ширина марша – на уровне 650-1100 мм;
• высота – не более 350 см. При более существенных значениях лестница заметно теряет в плане жесткости и в целом безопасности;
• количество ступеней – до 15. В отдельных ситуациях число ступенек можно увеличивать с обязательным дополнительным укреплением конструкции;
• расстояние между ступеньками – 15-20 см, обычно их размещают на расстоянии около 18-19 см;
• толщина ступеней – порядка 2 см, может немного отклоняться в обе стороны;
• угол наклона – порядка 60-80 градусов. Для установки лестниц под маленьким углом нужно много свободного места, большой же угол снижает безопасность конструкции.
• В процессе проектирования лестницы обязательно учитывайте предполагаемый уровень нагрузки на конструкцию.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

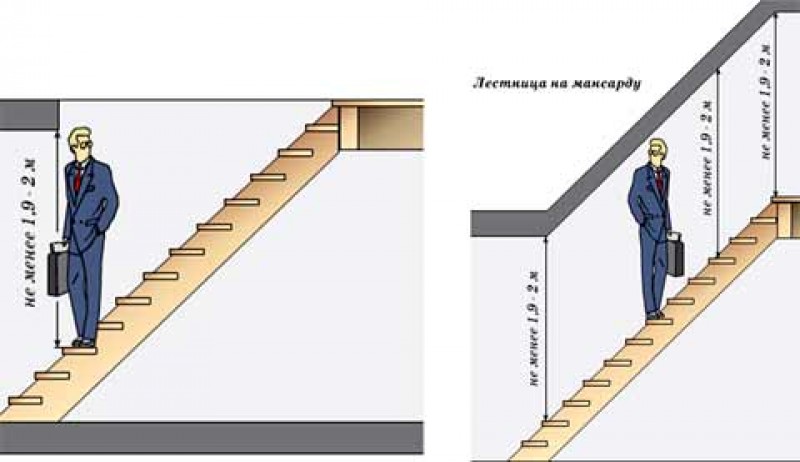

Размер межэтажного проема

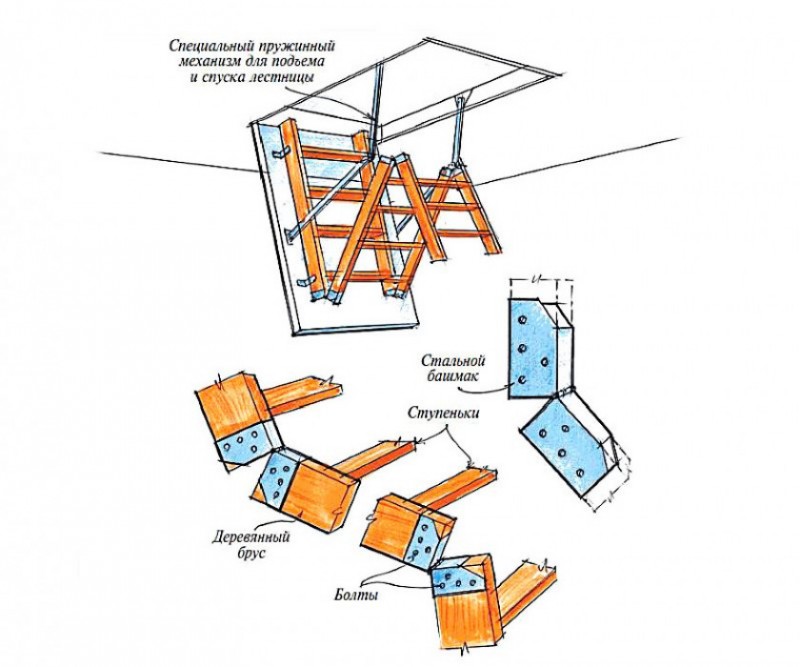

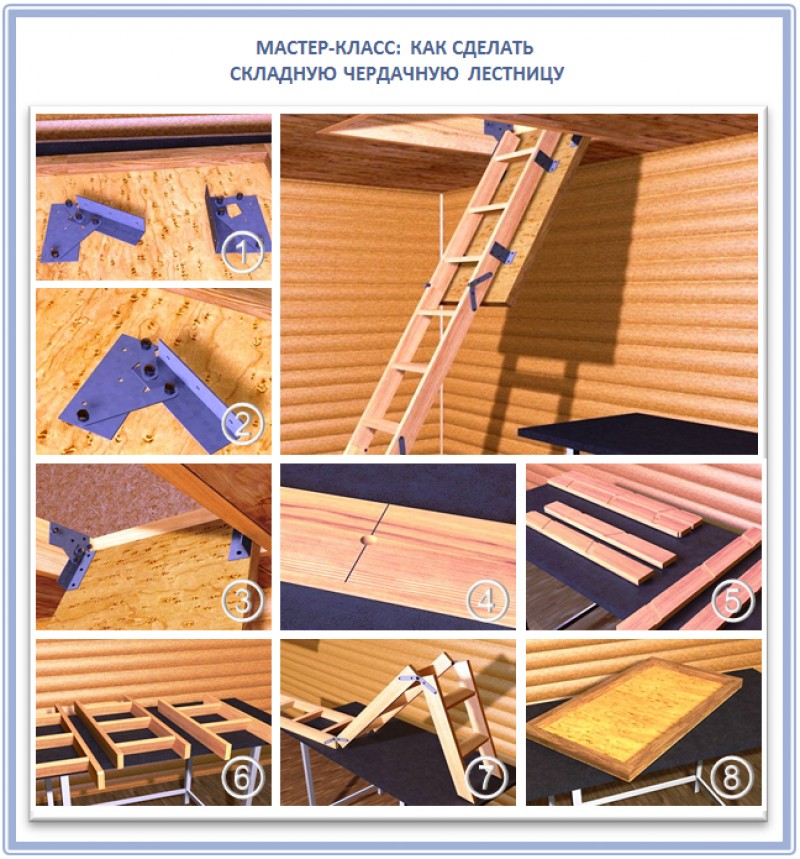

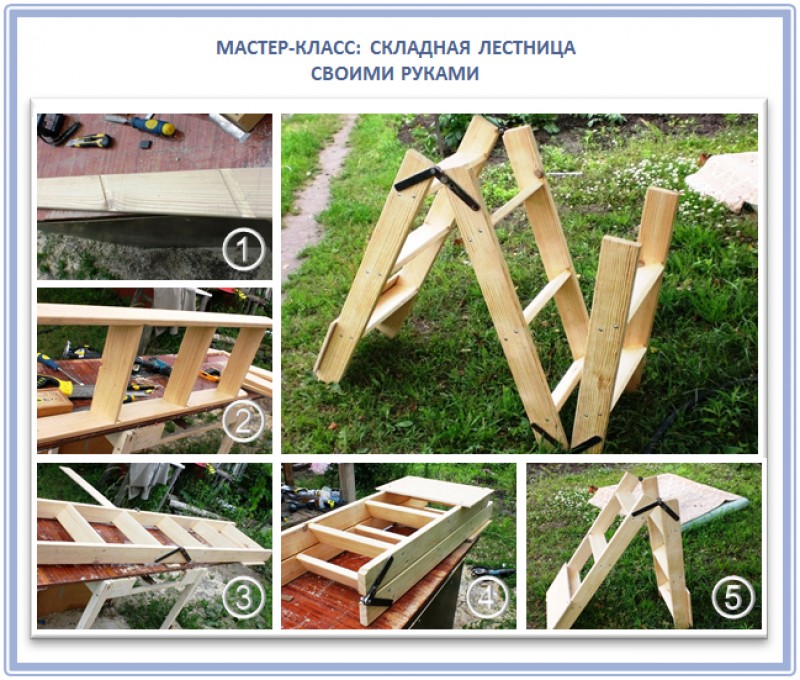

Как сделать складную чердачную лестницу своими руками — инструкция.

Складную лестницу на чердак можно изготавливать сразу из двух материалов: металла и дерева. Мы возьмем последний, как самый распространенный.

1. Итак, осуществляем замеры и одновременно определяем необходимую длину бруса для тетивы. Полученную цифру следует разделить на 3 (именно столько функциональных частей по нашей задумке будет иметь лестница) отрезка так, чтобы каждый из них, начиная от проема, был короче предыдущего (это важное условие для удобства использования любой складной лестницы) и при этом свободно проходит в проем чердака. Напомню, что перекладины лестницы опираются на 2 опоры, поэтому в результате мы должны получить 6 брусков.
2. Из досок изготавливаем ступени-перекладины в соответствии с индивидуальными размерами лестницы.
3. С внутренней стороны брусьев тетивы делаем вырубку глубиной в 5 мм по размеру ступеней и вставляем в нее последние. Фиксируем крепление саморезами при помощи шуруповерта.
4. Приобретаем или изготавливаем планки для соединения складных частей нашей лестницы. Они обязательно должны быть толстыми, недеформируемыми металлическими деталями.
5. Крепим, с помощью болтов размеров 6-8 мм, эти планки таким образом, чтобы место их сгиба совпадало с местом соединения элементов лестницы (линией соединенных надрезов). А чтобы не допустить огрехов, все части лестницы необходимо стыковать на ровной поверхности, плотно прижимая друг к другу.
6. Когда все планки будут зафиксированы, обязательно проведите испытание получившейся конструкции на синхронности сгиба.
7. Если все в порядке, прикрепите уже готовую складную лестницу к крышке люка чердака с помощью металлических уголков и болтов.
8. Дело осталось за малым: установке удерживающих шарниров (крепим их по отношению к крышке, как в откидывающихся полках) и замка на крышке люка, которые защитят вас и ваших домочадцев от внезапного раскладывания изготовленной своими руками чердачной лестницы.
9. Завершающий этап – обработка древесины антисептиком. Также можно использовать краску для дерева, лак или морилку.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

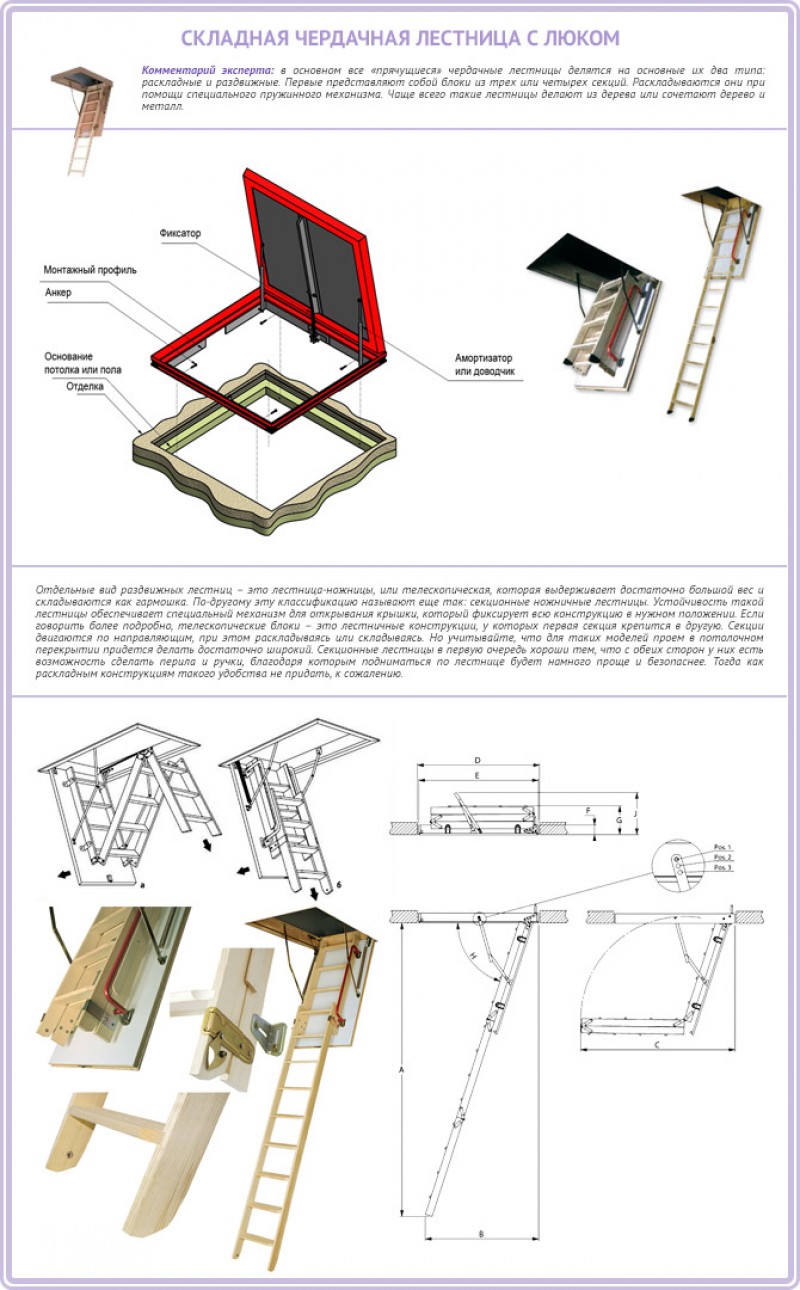

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

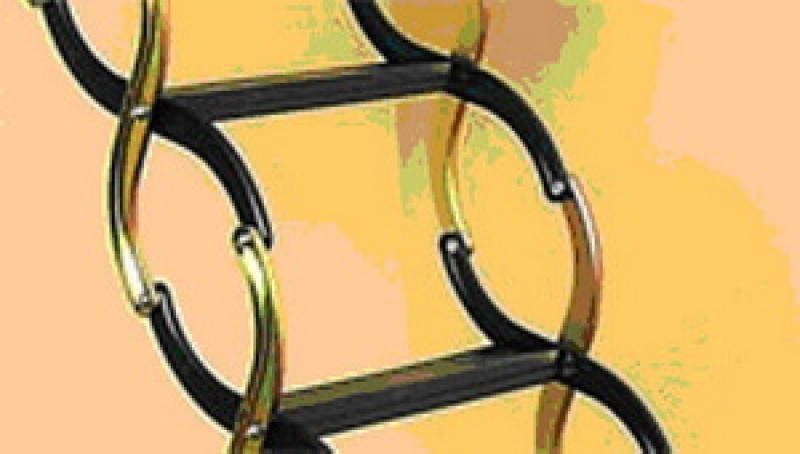

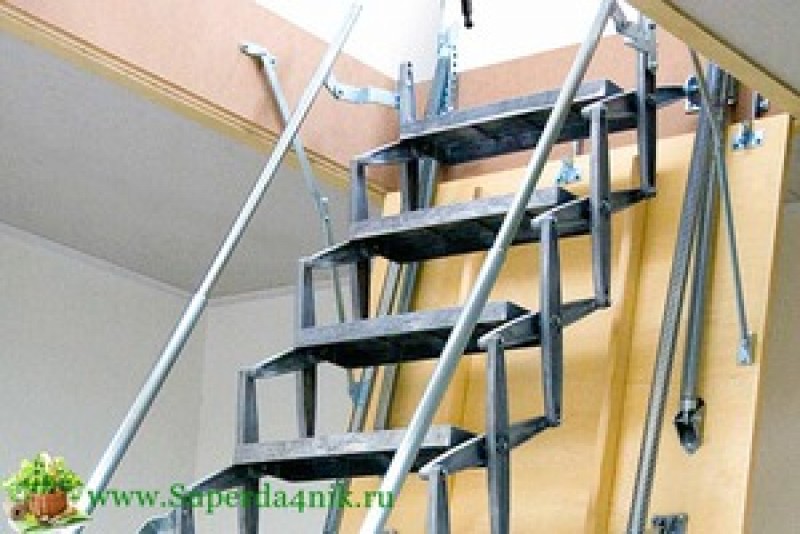

1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;

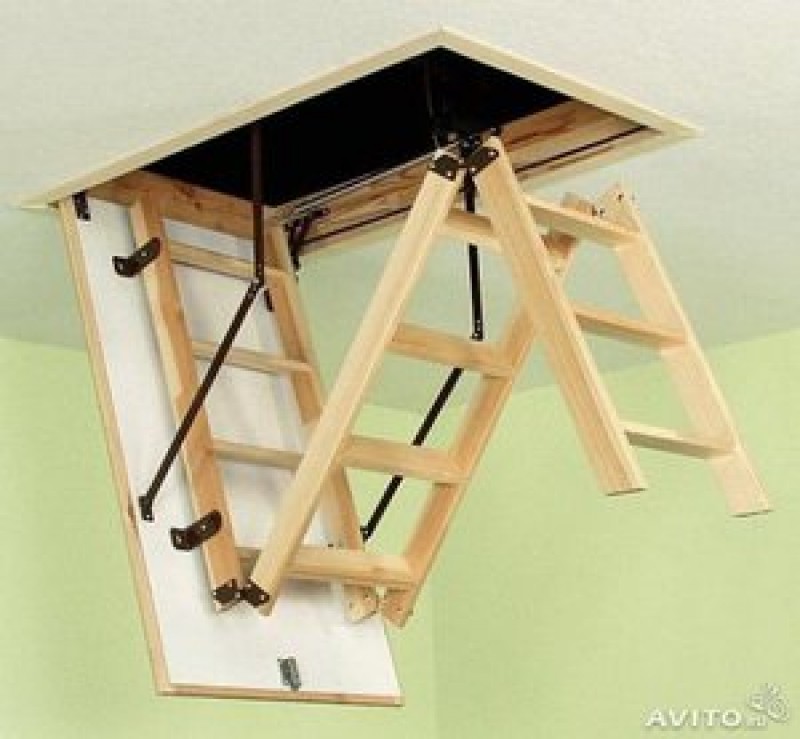

3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Подробности

Технические параметры, требования – формулы и данные для расчета

Лестницы для чердаков обязательно должно соответствовать таким параметрам:

1. Ширина проема должна быть от 0.6 метров – тут требуется понимать о том, что при большом проеме процент тепловой потери увеличится, но и очень узкий не обеспечивает достаточного комфорта при поднятии на чердачное помещение.
2. Лестничная высота – рекомендуемый параметр до 3 метров (в идеале 2.5 метра). При подобных размерах сохраняется жесткость конструкций складного типа.
3. Механические влияние – устройство должно выдерживать вес от 1.5 центнеров.
4. Рекомендуемое число ступенек до 15 штук.
5. Уклонный угол для конструкций чердачных лестниц допустим от 60 до 70 градусов. При подобных характеристиках обеспечивается конструкционная устойчивость. Если угол будет изменяться в меньшую сторону, устройство станут занимать куда большую площадь.
6. Высота ступенек должна быть в диапазоне от 0.1 до 0.2 метров, а по нормативам глубина составляет от 0.18 до 0.2 метро. Но чаще всего можно встретить конструкции с параметрами от 7 до 14 см.
7. Лестничные ступеньки в собранном виде должны быть параллельными напольной поверхности. В идеале они должны быть с нескользким покрытием.
8. Для вариантов стационарного типа рекомендуется монтировать ограду с высотой от 0.9 д 1.2 метров, а для остальных конструкций поручни будут в верхней части. Они помогают сделать подъем и спуск более безопасными.

Сделать лестницу для чердака своими руками по чертежу нетрудно. Требуется начать с расчет схемы и параметров. Для составления схемы не на глаз требуются такие данные:

•
  Размеры проема – от него и будут зависеть лестничные параметры.
• Высота проема – для лестниц чердака размер требуется брать от потолка до пола или люка на чердачное помещение.
• Для расчета длины лестничной конструкции с нормативным углом уклона требуется таблица Брадиса и тригонометрия. Требуется предварительно составить боковую схему. Она выглядит как треугольник прямоугольного типа, в котором известен катет (К), это же высота проема, прямой угол С между полом и стеной, а угол С1 между полом и лестницей, и для него задают нормативные данные от 60 до 70 градусов. Требуется рассчитать гипотенузу (Г), это же длина лестницы, можно через синус (С1)=К/Г, а после преобразовываем формулу Г=К/синус (С1). Для примера возьмите такие данные, как С1=65 градусов, К=2.5 метра, и по таблице Брадиса синус 65 градусов составляет 0.91. Произведите расчеты 2.5/0.91=2.74 метра. Следует понимать тот факт, что чем больше будет угол уклона, тем круче получится лестничная конструкция. Чтобы не заморачиваться с расчетами, большинство людей добавляют к высоте проема 0.3 метра и получается требуемая длина.
• Число ступеней требуется рассчитывать исходя из рекомендаций по высоте между ними от 0.1 до 0.2 метров. После к параметру требуется прибавить толщину, к примеру, толщина материала составляет 3 см, а дистанция между ступеньками будет 0.15 метров. Как итог, получается 15+3=18 см.

Рассмотрим чертежи.

Схема лестниц складного типа

Для таких конструкций не требуется большого пространства при обустройстве, их можно органично вписывать в интерьер или даже прятать на чердачном помещении. Для эргономичного обустройства дома вам помогут разные варианты.

Чертеж №1

Данный тип представляет собой устройства из пары раскладных секций. Такой вариант идеально подойдет для проемов чердака, которые расположены около стенки. При разработке чертежей требуется учитывать такие моменты:

1. Для того, чтобы рассчитать длину лестничной конструкции, требуется брать высоту не до люка, а на 5 см ниже потолочного уровня.
2. На подробном чертеже складной лестницы видно, что не применяются массивные материалы. Для ступеней и тетивы подойдут бруски 5*5 см, и эти характеристики меньше, чем нормативные значения, но если вы не планируете частое перемещение по уровням и нагрузки более 1.5 центнера, и такая конструкция прослужит весьма долго. Не следует забывать про ступенчатое положение, и они должны быть параллельными полу.
3. Лестничная ширина в подобных типах конструкции особо не зависит от размеров проема. Как правило, за основу берут 0.6 метров.
4. Длину секций лучше выбирают такую – верхняя часть должна составлять 2Ъ3 от общей длины, а нижняя составляет 1/3.  Часто элементы соединяют посредством карточных петель. Нижняя часть должна быть сложена внутрь.
5. Для фиксирования у стенок требуется бруском по лестничной ширине. Его прикрепить вверху устройства на саморезы, а к поверхности стены фиксируют анкерами.
6. Для устойчивости к лестничному низу прибивают дополнительный брусок, а для жесткости по диагонали на всех секциях прикрепляют рейку.
7. Для фиксирования в собранном виде предусматривают установка петли и крючка в месте конструкционному сгиба.

Схема чердачной лестницы такого типа не отличается особой красотой, но в собранном виде почти не занимает площадь.

Чертеж №2

Такой вариант, равно как и первый, прикрепляют к стеновой поверхности, но через одну тетиву. Запросы к нему могут немного отличаться между собой. Такая конструкция лестницы немного труднее, нежели первый вариант. Но невероятную популярность обрел третий вид устройства.

Чертеж №3

Такая конструкция при складывании и закрывании люка убирается в утепленное помещение чердака. Вариант самый удобный, потому что в жилой домовой части не займет места. Если ширина для второй конструкции могла быть произвольной, то для такого типа лестницы данный параметр связан с размерами проема. Главные тонкости при конструировании и сборочном процессе:

1. Люк должен обеспечивать возможность свободно попадать на требуемый этаж, а потому должен соответствовать определенным параметрам. Ширина проема должна быть равна ширине лестницы с запасом по сторонам в 5-10 см. При нормативной минимальной величине вы получите 0.7 метров. Если увеличивать запас еще на 5 см с каждой из сторон, можно будет дополнительно по сторонам лестницы устанавливать балясины и поручни. Высота проема может считаться оптимальной до 2.5 метров, и тогда уменьшится число складных лестничных секций и уменьшится люфт при эксплуатационном процессе. Замеры требуется брать от крышки до пола люка в отличие от первого варианта.


   Длина проема, причем самым популярным размером будет 1.2 метра, и такой параметр обеспечивает более или менее комфортное передвижение между этажей. Плотное прилегание люка до короба является требованиями к энергетическому сбережению, а чердачные помещения редко отапливаются. И открывающийся механизм, ведь люк должен открываться внутрь жилой постройки и закрепляться в определенном положении. Этого можно достигать посредством крепких петель двери, и дополнительного монтажа шарнирных механизмов с фиксированием.

2. Лестничная сборка не отличается особой трудностью, но тут требуется точность разметки и распила. Тут не требуется создание монументальных конструкций, и важно учитывать, что лестничный вес и масса человека будет существенной нагрузкой на шарниры и петли люка. Толщина тетивы (а точнее, направляющих для ступенек) в идеале должна быть 12-15 см. Высота ступенек будет определена индивидуально и должна быть в регламентируемом диапазоне. Расчеты секции делают по такому принципу – длина люка минус 0.2 метров (дистанция для свободного складывания). После высчитывают число складывающихся частей. Расчету лестничную длину делят на секционную длину. Для примера возьмите рекомендованный минимальный размер люка, и длина одной части будет 1 метр. А по расчетам лестница получится 2.74 метра. Высчитайте число секций, 2.74. Получается пару секций по 1 метру и остаток 0.74 метра нижняя часть. Советуем и средний сегмент делать чуть меньше первого, чтобы было удобно складывать. При конечной сборке петли на секции монтируют таким образом, чтобы лестница складывалась по форме буквы Z.
3. Финальным этапом будет крепление лестницы к люку через уголки. По конструкционным бокам можно предусматривать поручни, которые добавят удобство при спуске и подъеме.

Конструкция чердачной лестницы своими руками, схемы и чертежи которой представлены, делаются быстро. Некоторые из умельцев делают сами даже шарнирные механизмы для люка.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

• массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
• доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
• для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
• если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
• элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

• электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
• шлифмашинка или наждачная бумага для обработки досок и брусьев;
• шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
• в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.

Последовательность работ по созданию лестницы на чердак из дерева:

1. с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
2. вырезают ступени и, при необходимости, подступенки под размер;
3. засверливают/фрезеруют отверстия для крепежа. Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза. Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
4. монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

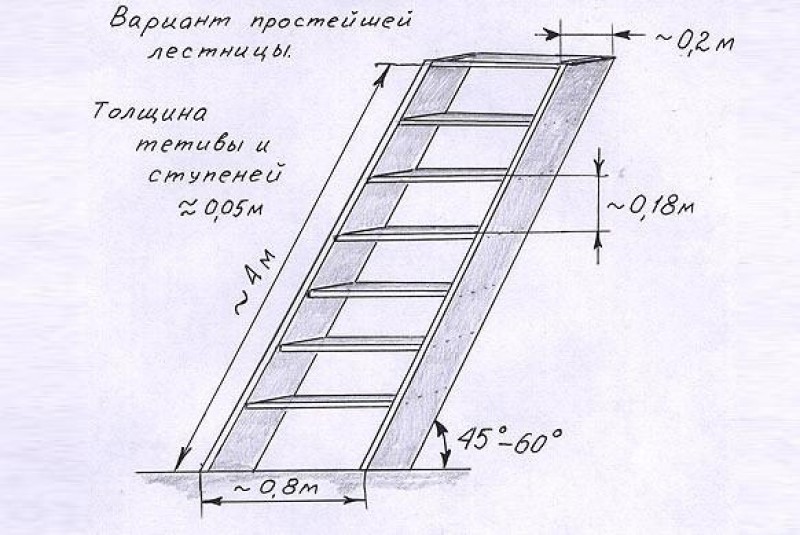

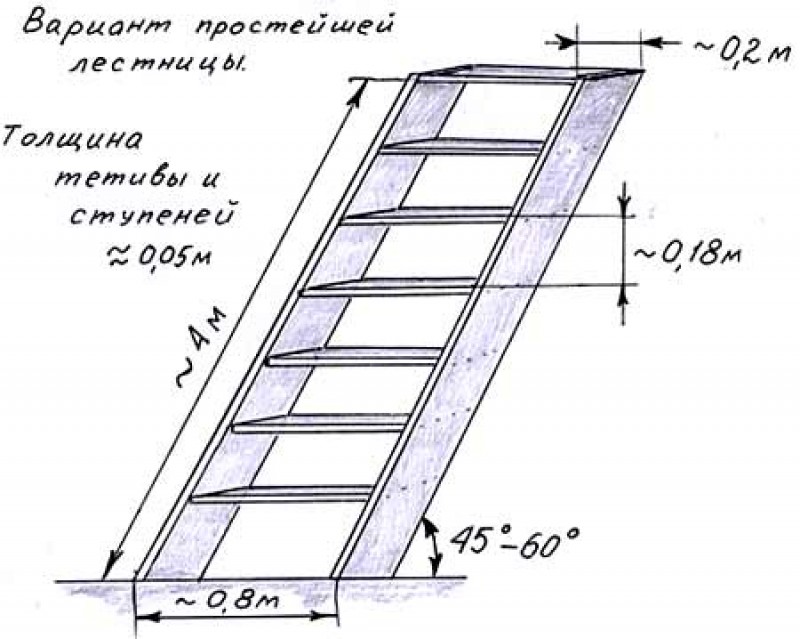

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

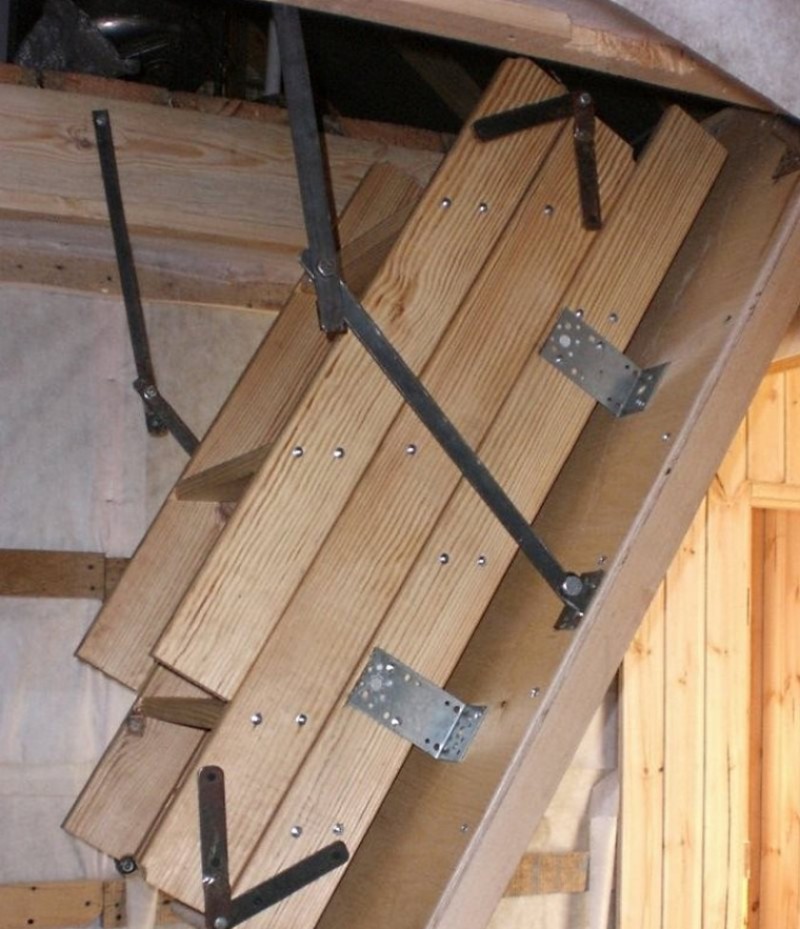

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Основные требования

Чердачная лестница — это зона риска, поэтому она должна соответствовать следующим требованиям:

1. Установка чердачной лестницы основывается на соблюдении правилах техники безопасности. Подъемы, спуски должны быть неопасными, для чего необходимы поручни и перила.
2. Если вместо двери сделан люк для входа на чердак, то его размеры не должны создавать лишних неудобств, особенно старикам.
3. Конструкция должна быть достаточно прочной, выдерживать вес более 200 кг. Угол наклона стандартный: 60–70 градусов.

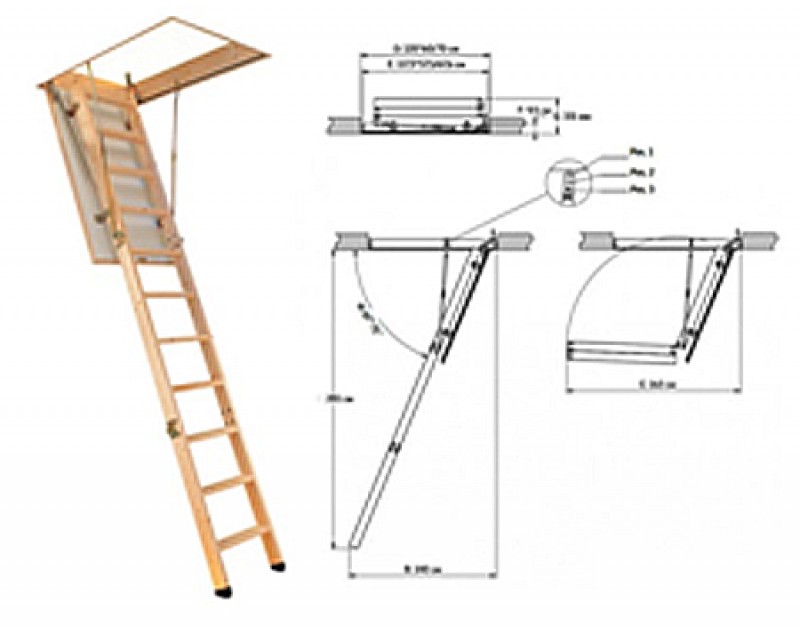

   Чертеж конструкции чердачной лестницы с размерами

4. Если она деревянная, то следует покрыть конструкцию противопожарным составом.
5. Предпочтительно, чтобы она находилась не на кухне или в другой какой-либо комнате, а в коридоре или в прихожей. Притом устанавливают ее не посредине помещения, а у самой стенки, чтобы как можно меньше мешала обитателям дома.
6. Оптимальная ширина — 80 см, а ступенек — не менее 65, высоту последних можно скорректировать в зависимости от того, какого роста преобладающее число жильцов дома.
7. Если чердачная лестница с люком, то его стандартные размеры — 70 х 120 см. При не отапливаемом чердаке его хорошо утепляют.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Виды выдвижных лестниц на чердак

Ножничная

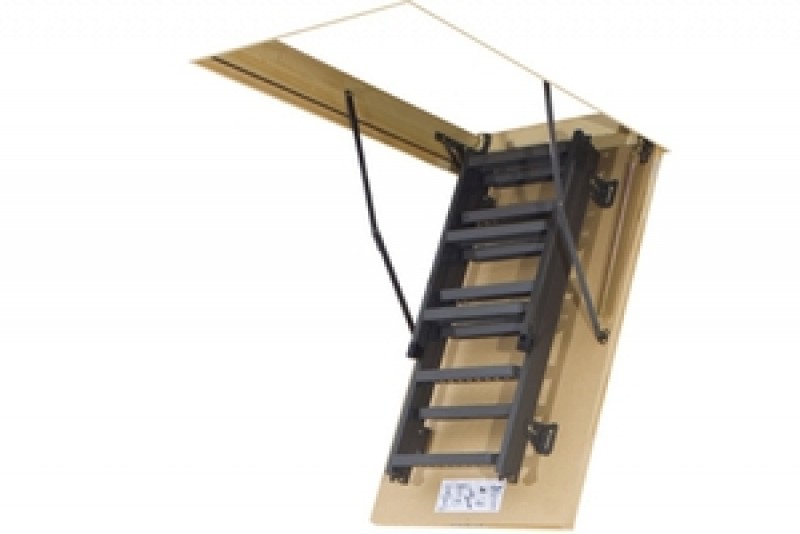

Как правило, это полностью металлическая конструкция. Такие лестницы складываются по типу гармошки и имеют один существенный недостаток, характерный для всех дешёвых моделей: ввиду того, что конструкция изготавливается только из металла, она со временем начинает издавать неприятный скрип. В этом случае вам поможет регулярная смазка изделия.

Телескопическая

Как уже понятно из названия, такая конструкция состоит из отдельных секций, складывающихся одна в другую по типу телескопической удочки. Алюминий, используемый при изготовлении такой лестницы, придаёт ей нужную жёсткость, в то же время не утяжеляя её.

Но несмотря на это, такая модель раскладной лестницы не пользуется особой популярностью на российском рынке.

Секционная или шарнирная

В зависимости от конструкции такая лестница может состоять из 2, 3 или 4-х секций. Длина первого сегмента должна равняться размерам крышки чердачного люка, остальные секции в раскрытом виде образуют ровный лестничный марш. Благодаря имеющимся петлям и шарнирам, такие лестницы достаточно подвижны.

Откидывающаяся

Этот тип конструкции устанавливается в целях экономии жизненного пространства и предполагает нечастое использование (к примеру, только по вечерам, чтобы попасть в спальню, находящуюся на втором этаже).

Ступени складной лестницы фиксируются на тетиве при помощи карточных петель. В сложенном состоянии изделие крепится к стене, высвобождая тем самым квадратные метры, столь необходимы в малогабаритных домах.

Из-за своей сложности, такая конструкция не имеет особой популярности у владельцев загородной недвижимости.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Далее изготавливаем чердачный люк:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

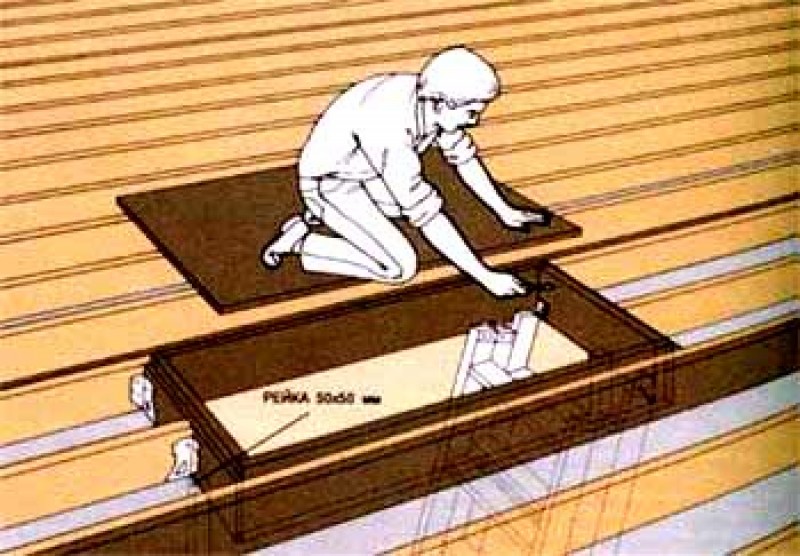

Шаг I. Подготовьте бруски для люка. На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера. Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы. Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

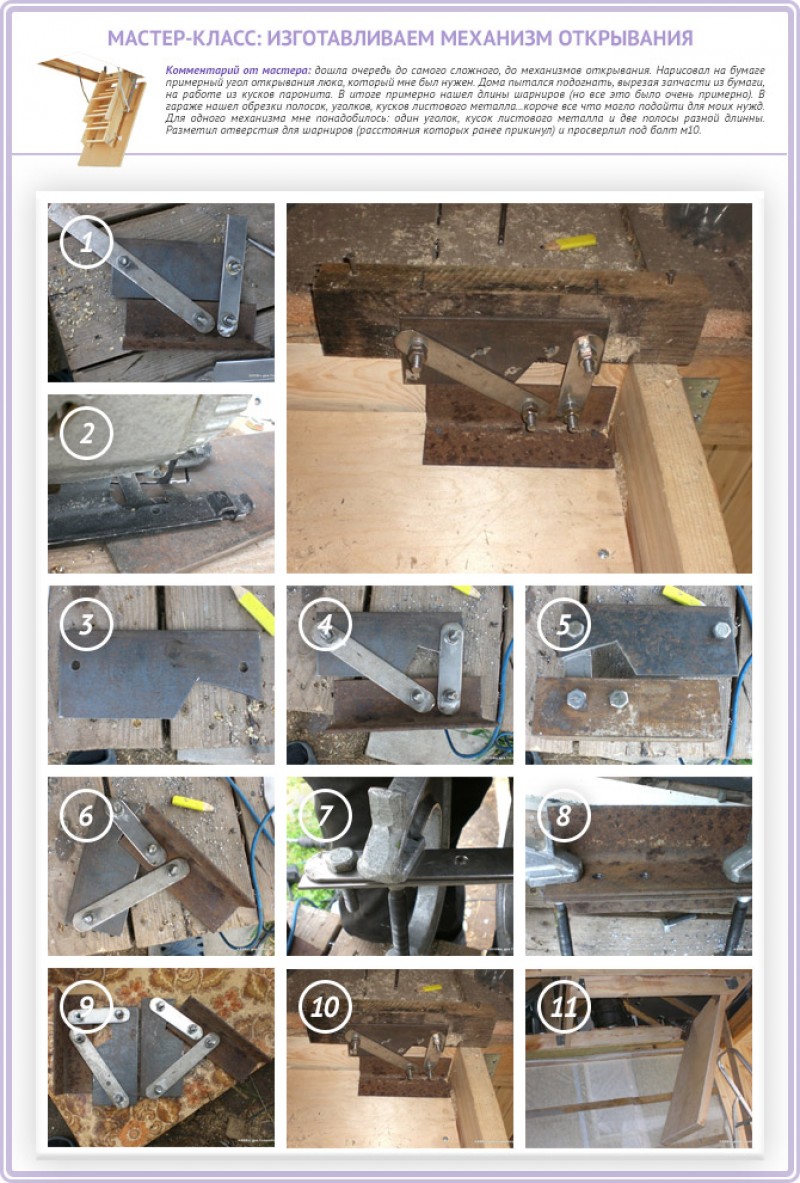

Шаг IV. Монтируем механизмы открывания/закрывания люка. Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней. Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям. Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве. Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы. Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:
