Как самостоятельно создать подъемные гаражные ворота: разновидности, планы и шаги для сборки

Как сделать подъемные гаражные ворота своими руками: виды, схемы и этапы сборки

Гараж является важнейшей частью многих частных домов. Грамотно спроектированные и сооруженные подъемные ворота для гаража способны функционировать на протяжении долгих лет. Их монтаж новичку может показать достаточно сложным, но, при наличии опыта и навыков выполнения сварочных работ, справиться с такой задачей можно в домашних условиях.

Виды подъемных ворот

Перед тем, как приступить к постройке подъемных гаражных ворот, важно разобраться в их видах и принципе работы. Так, подъемные гаражные ворота различают по внешнему виду и механизму работы.

Они бывают:

• секционные;
• подъемно-поворотные;
• рулонные.

При выборе наиболее подходящего варианта гаражных ворот учитывают свои финансовые возможности и инженерные соображения.

Чтобы выбрать оптимальный вид подъемных гаражных ворот, необходимо учитывать параметры проема и площадь участка земли

Так, небольшие гаражные ворота можно поднимать и закрывать вручную, в то время как большие необходимо оснастить автоматикой. Это позволит открывать и закрывать ворота с помощью нажатия одной кнопки на пульте управления. Особенности каждого вида подъемных гаражных ворот будут подробнее рассмотрены ниже.

Секционная конструкция для гаража

Полотно секционных ворот представляет собой несколько секций, которые соединяются между собой с помощью шарниров. Такая конструкция позволяет створке без каких-либо сложностей изгибаться и выпрямляться при необходимости. Саму створку делают из нержавеющих металлов, оцинковки и стали. Монтаж каждой секции осуществляют поэтапно, чтобы избежать зазоров между ними. Количество секций на минимальной ширине проема должно, как минимум, достигать трех.

Конструкция секционных ворот несложная. Металлический профиль устанавливают в качестве рельсов, оснащают специальными роликами. Их прикрепляют к створке, позволяя ей перемещаться вертикально. Существует несколько способом это осуществить, но принцип будет всегда одинаковый.

Если помещение гаража отапливается, то целесообразно установить теплые ворота с утеплителем. В качестве утеплителя часто используют вату или пенополиуретан. Материал будет защищать помещение от холода.

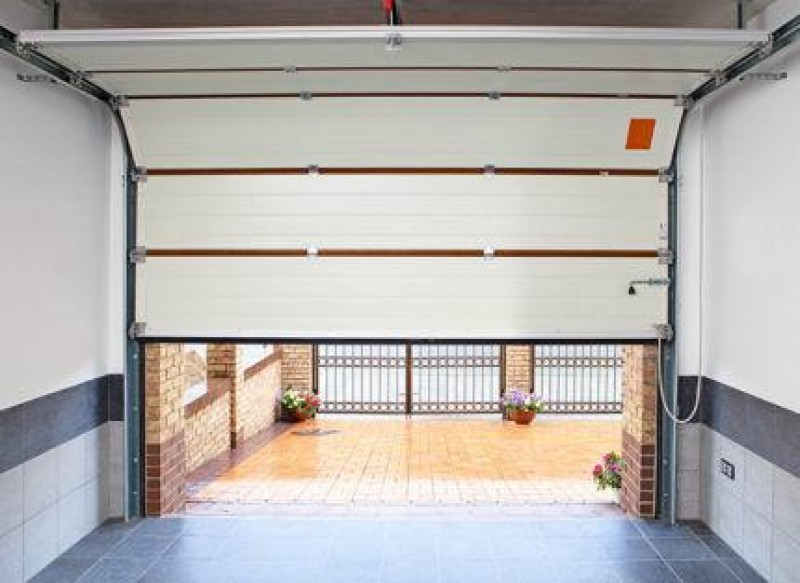

Секционные подъемные ворота устанавливаются по частям и требуют высокой точности и аккуратности выполнения монтажа

Основным преимуществом секционных ворот является гибкость их исполнения. Иными словами, существует возможность подобрать секционные ворота для абсолютно любого проема. Зачастую подобный вариант изготавливают по индивидуальному заказу, а также доступны стандартные размеры.

Подъемно-поворотный тип ворот

Зарекомендовал себя как самый бесшумный и надежный вид ворот для гаража. Их установка считается самой простой по сравнению с другими.

Конструкция состоит из направляющих, рамы и цельного полотна. Направляющие позволяют воротам вращаться вокруг своей оси, а рама является основой конструкции и выполняется из металлических труб. Подъемно-поворотные ворота открываются и закрываются с помощью рычагов. При открытии ворот их нижняя часть надежно фиксируется под потолком.

Цельное полотно подъемно-поворотной конструкции имеет достаточно большой вес и делает гараж максимально безопасным и надежным. Их практически невозможно взломать снаружи. Однако, при повреждении любой части этого полотна придется заменить его полностью, что обойдется недешево.

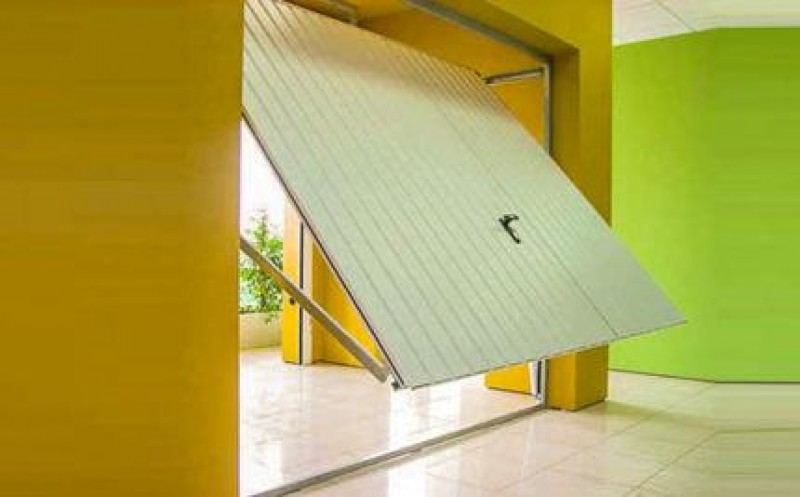

Подъемно-поворотные гаражные ворота весьма популярны благодаря простой установке, стабильному функционированию и красивому внешнему виду

Подъемно-поворотные ворота устанавливаются только на прямоугольные проемы. Между проемом и полотном остается небольшая щель, которую прикрывают с помощью утеплителей. Несмотря на это, конструкция достаточно компактная даже в открытом состоянии, что позволяет использовать ее в весьма стесненных условиях.

Рулонные гаражные ворота

Рулонные подъемные ворота также достаточно популярны благодаря своей универсальности — они вписываются в любые проемы. Их конструкция состоит из алюминиевой створки, защитного короба и систем направляющих.

Створка представляет собой набор роллетных профилей. Она способна защитить помещение от осадков, механических повреждений и постороннего проникновения.

В отапливаемых гаражах используются утеплители для ворот. Для обеспечения эффективного и стабильно обмена воздуха в помещении необходимо установить специальные вентиляционные блоки в полотно.

Система направляющих зависит от особенностей строения и бывает угловой, двойной, усиленной и стандартной. Прочность и надежность конструкции обеспечивают роллформинговый и экструдированный профиль и защитные короба.

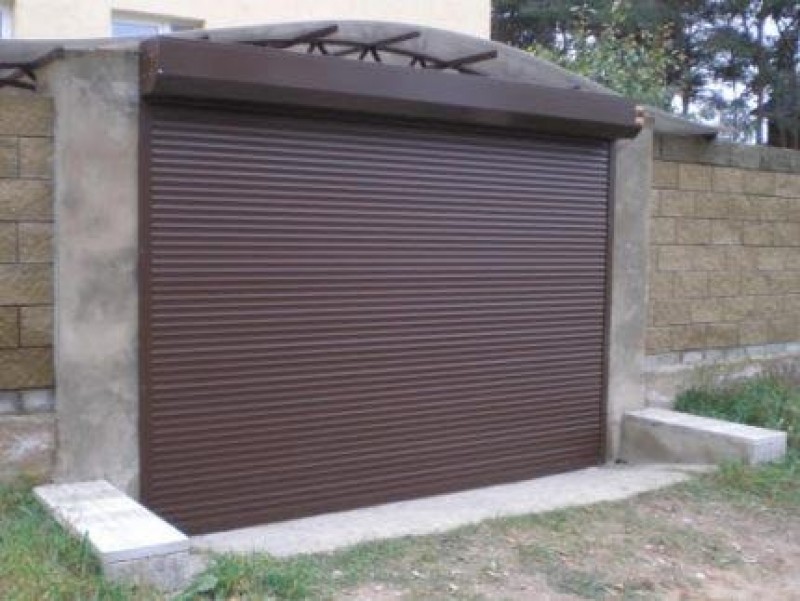

Рулонные ворота подходят под проемы любых размеров, но эффективны в небольших гаражах, помещениях складского типа и прочих

На рынке представлено множество оттенков рулонных ворот. В отличие от других моделей, их достаточно легко установить куда угодно — в гараж с низким потолком, складское помещение, в торговом центре, где вверху проходят коммуникации (проводка, водопровод, др.).

Если вам нужны ворота не только для гаража, рекомендуем ознакомиться с видами ворот и рассмотреть варианты ворот с калиткой .

Этапы изготовления подъемных ворот

Перед началом монтажных работ необходимо определиться с видом ворот для гаража: секционные устанавливаются достаточно долго и сложно (по секциям), а рулонные не всем нравятся.

Чтобы построить ворота без особых трудностей, лучше выбрать подъемно-поворотные, собрать которые смогут даже новички.

Этап #1 — проектирование конструкции

При составлении проекта уделяют внимание габаритам каркаса, подъемной створки, проектируют механизм перемещения створки и узел возвратной пружины.

На этапе проектирования крайне необходимо учесть пространство, которое занимает створка гаража в открытом виде. Желательно, если она не будет выходить за площадь, которая предназначена для частного дома.

Для повышения стойкости и эффективности ворот, можно предусмотреть утепление и защиту от коррозии. Утепляются они часто с помощью базальтовой ваты или пенополистирола, а оцинкованный стальной лист пришивается к створкам для устойчивости к коррозии.

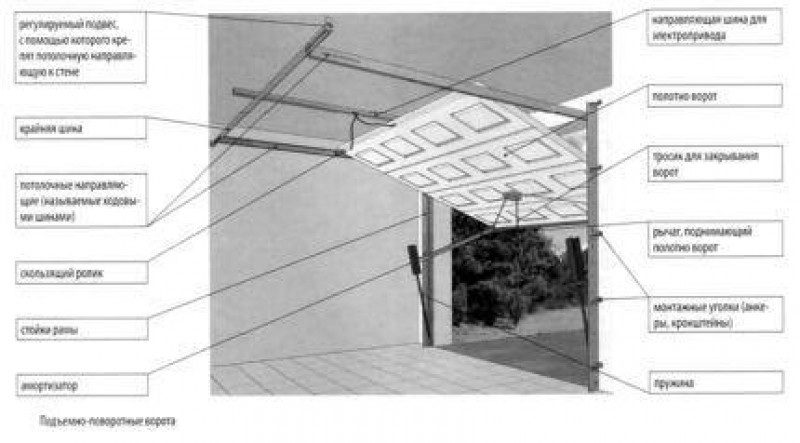

При проектировании учитывают все факторы, которые влияют на постройку и функциональную способность гаражных ворот

Этап #2 — подготовка материалов и инструментов

Чтобы соорудить надежные и функциональные подъемно-поворотные ворота нужны следующие материалы:

• противовесы;
• стальной профиль;
• профильная труба;
• стальные направляющие;
• закладные детали из стали;
• цельный стальной трос;
• резиновые профили для уплотнения;
• возвратные пружины;
• материалы для создания створки ворот;
• накладки для отделки.

Основными инструментами, необходимыми для создания подъемно-поворотных гаражных ворот, являются рулетка, строительный уровень, сварочный аппарат, электродрель, набор гаечных ключей и отверток.

Этап #3 — монтаж коробки ворот и шарниров

П-образная коробка ворот должна устанавливаться в первую очередь. Она включает в себя три деревянных или стальных бруса, которые нужно заглубить в стяжку пола от 20 мм. В то же время, горизонтальный брус фиксируется стальными угольниками или пластинами.

Теперь нужно начать монтаж направляющих шарниров. Верхний кронштейн устанавливается буквально под потолком гаража. Он должен свободно перемещаться и обычно пристреливается к панели перекрытия гаража с помощью стальных штырей. Далее, к кронштейну присоединяются два шарнира с помощью болтов.

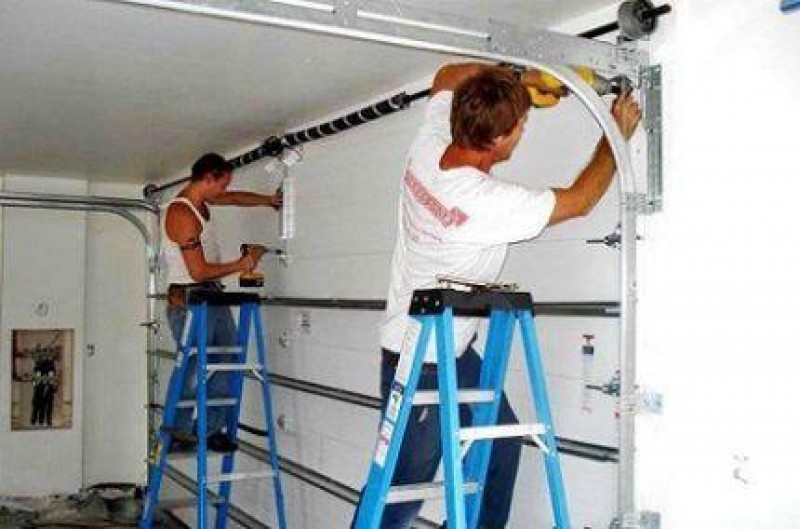

Монтаж коробки подъемных гаражных ворот должен проводиться максимально надежно, потому что эта коробка является основой конструкции

Этап #4 — сборка и установка створки

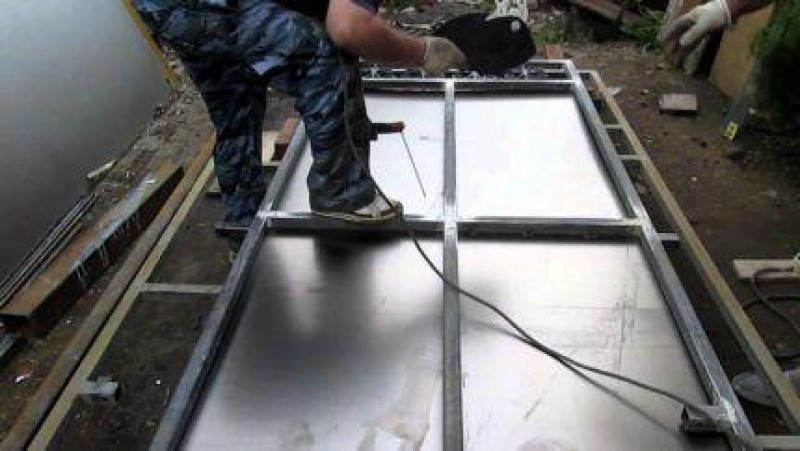

Сначала выполняется сварка рамы из стальных уголков. Она должна соответствовать ширине и высоте проема.

Далее, с помощью саморезов в раме крепятся сэндвич-панели или щит с уплотнителем. На данном этапе продумывается расположение замка.

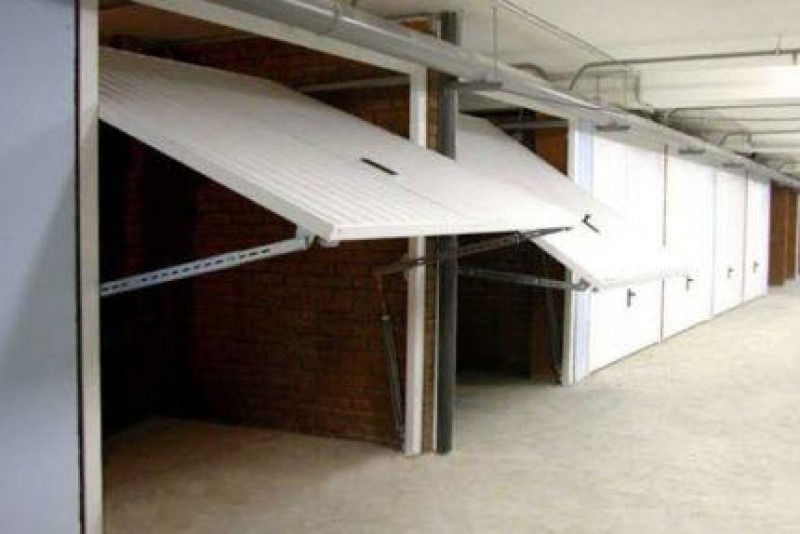

Створка подъемных гаражных ворот является их лицом, поэтому необходимо уделить особое внимание ее установке

После окончательной сборки створки она прикрепляется к шарнирам саморезами. Рычаги должны быть параллельны друг к другу и перемещаться свободно, без заеданий.

Этап #5 — монтаж направляющих и пружин

Направляющие профили представляют собой ролики, которые устанавливаются справа или слева от верхнего кронштейна под потолком. После установки, важно проверить насколько плавно они перемещаются.

После этого, на направляющий кронштейн устанавливаются возвратные пружины, которые также размещаются параллельно. Если пружины не закрывают ворота полностью, то к ним подбирают противовесы необходимой массы.

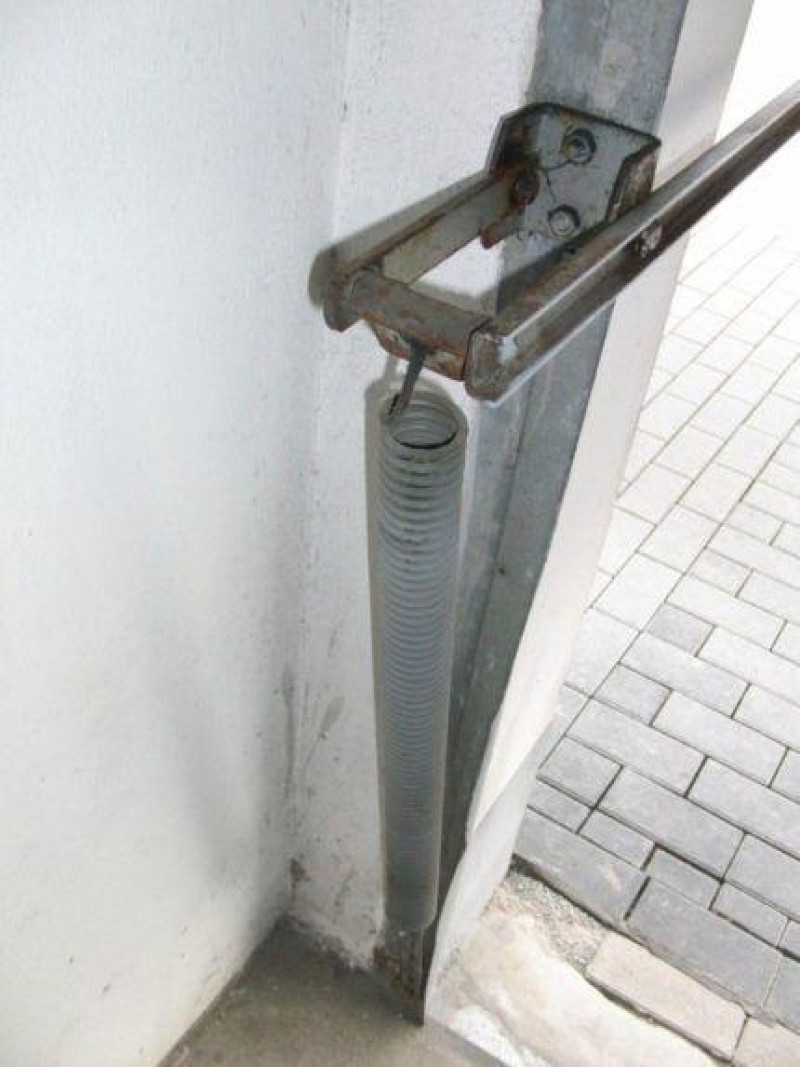

Возвратные пружины подъемно-поворотных гаражных ворот обеспечивают их безопасное и аккуратное закрывание, без повреждений створки

В конце нужно провести оштукатуривание стыков, используя цементный раствор. Это сделает конструкцию более устойчивой. Также можно установить стальные накладки для предотвращения коррозии.
