Какую наждачную бумагу выбрать для шлифовки перед покраской эмалью?

Содержание

Размер зерна 60-180

Это крупная наждачка. Она применяется для черновой обработки кузова. Чаще всего с ее помощью сдирают старую краску. Также такой бумагой можно очищать ржавчину, если она достаточно сильно въелась в металл. При использовании для заделки повреждений крупноволокнистой шпатлевки, такая наждачка способна ее неплохо загладить. Используя такой крупный абразивный материал, будьте аккуратны. Не обрабатывайте места без ржавчины. Крупное зерно может повредить железо, что вызовет появление ржавчины.

Размер 240-480

Она более мелкая. Она может использоваться для финишной обработки грубой, волокнистой шпатлевки. Также, часто ее применяют для первичной обработки мягкой или жидкой шпатлевки. После нанесения грунта, такой бумагой убирают потеки с деталей. Именно такой размер зерна чаще всего используется автолюбителями.

Размер 600-800

С помощью такой бумаги затирают мягкую шпатлевку, непосредственно перед нанесением грунта. Эта бумага достаточно мелкая, что позволяет минимизировать повреждения кузова, при этом, получается довольно гладкая поверхность.

Размер 1000-1200

Эта наждачка используется для обработки грунта непосредственно перед окраской кузова. Задача отшлифовать деталь, но при этом не повредить слой грунтовки. Поэтому, для этой работы и применяется такая мелкая бумага.

Размер 1500-5000

После покраски кузов рекомендуется отполировать. Для этого вам потребуется самая мелкая наждачка. Использовав ее, вы сможете привести кузов в идеальное состояние.

Для улучшения адгезии (качества сцепления поверхностей) рекомендуется обработать поверхность специальной тряпкой – красным скотчбрайтом. Цвет скотчбрайта указывает на зернистость.

Обезжиривание. Момент очень важный, хотя зачастую им пренебрегают. Для обезжиривания необходимо использовать специальную жидкость – антисиликон. Процесс обезжиривания необходимо производить перед каждой новой технологической операцией.

После тщательного обезжиривание идет следующий этап – шпатлевание. Для шпатлевки необходимо использовать универсальную шпатлевку смешиваемую в определенной пропорции с отвердителем, а именно 3-4% от общей массы.

Для того, чтобы при нанесении шпатлевки не образовывались воздушные пузырьки, необходимо прикладывать усилие, вмазывая материал на поверхность.

Для перетяжки используем шпатель и держим его под углом 20-25% к поверхности, это обеспечит равномерное нанесение шпатлевки. Нанесение шпатлевки производится постепенно в несколько этапов слоями в 1-2 мм. Перед нанесением каждого следующего слоя необходимо дать просохнуть предыдущему хотя бы 5-10 мин или до полного просыхания.

После полной полимеризации можно приступать к шлифованию. Для шлифования используют наждачную бумагу P80.

Также не мало важное значение имеет правильность шлифования. Брусок держим по горизонтали, и направления движения должны быть по диагональной сетке.. Такой подход обеспечит пересечение рисок и сохранит правильный изгиб детали.

Такой подход обеспечит пересечение рисок и сохранит правильный изгиб детали.

Опять шпатлюем и обезжириваем участки. Шлифуем шкуркой Р120-Р150. А затем Р240-Р320. Опять обезжириваем (антисиликон).

Грунтование. Лучше посоветоваться какой грунт выбрать. Например, акриловый грунт обладает отличной адгезией с разными видами поверхностей, обеспечивает достойную антикоррозионную защиту и является отличным изолятором.

Грунт характеризуется отличной наполняющей способностью – получаемая толщина грунта должна заполнить царапины и углубления средней величины, оставшиеся после шлифовки.

Теперь зависит от самой покраски это покраска эмалью или металликом. Если эмаль, тогда достаточно перемыть грунт и красить.

А если металлик, тогда поверхность необходимо подготавливать более тщательно и рекомендуется грунтовать еще один раз. Наждачкой Р240-320 перемываем грунт на бруске.

Далее шлифовка с водой

Самое большее внимание уделяйте местам, которые вы шпатлевали. Не дотерев до конца переходим на зернистость Р380-420

На финише вы должны получить ровную поверхность с локальными притирами до металла и шпатлевки.

Грунтуем в два слоя жидким грунтом. И наносим проявочный слой. После  зашкуривания, после второго грунта, применяем наждачную бумагу Р800-Р100, мокрым шлифованием, замотать серым скотчбрайтом, для получения безрисочной поверхности, вымыть, высушить, обклеить защитной плёнкой, обезжирить антисиликоном и автомобиль готов к покраске.

Если красите в металлик, то красить необходимо в два этапа, нанесение базы металлика и 2К лака. Не экономьте на грунтовке, растворителях.

Наносим два слоя:

Первый слой полусухой «напыл»

Второй «мокрый» в глянец. Первый слой “полусухой напыл” второй “мокрый” в глянец.

Scotch-brite

Это нетка­ный абра­зив­ный мате­ри­ал, кото­рый при­ме­ня­ет­ся для мати­ро­ва­ния поверх­но­сти.

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Scotch-brite име­ет трёх­мер­ную струк­ту­ру, создан­ную из ней­ло­но­вых нитей. Нити дер­жат­ся меж­ду собой за счёт син­те­ти­че­ско­го водо­стой­ко­го поли­ме­ра. Ней­лон сам по себе не агрес­си­вен, он име­ет напы­ле­ние абра­зив­ных зёрен. Полу­ча­ет­ся пру­жи­ни­стый эла­стич­ный мате­ри­ал, кото­рый очень изно­со­устой­чив. Scotch-brite мати­ру­ет, сни­мая мини­маль­ное коли­че­ство лако­кра­соч­но­го мате­ри­а­ла. Его удоб­но при­ме­нять на поверх­но­стях, име­ю­щих раз­лич­ные фор­мы и в труд­но­до­ступ­ных местах. Он не заби­ва­ет­ся как шли­фо­валь­ная бума­га.

p, blockquote 16,0,0,0,0 –>

Scotch-brite быва­ет раз­ных абра­зив­ных гра­да­ций. Все гра­да­ции име­ют раз­ный цвет.

p, blockquote 17,1,0,0,0 –>

Перед покрас­кой исполь­зу­ет­ся золотой/бронзовый или серый Scotch-brite. Важ­но не пере­пу­тать, Scotch-brite крас­но­го цве­та явля­ет­ся более круп­ным и пред­на­зна­чен для при­го­тов­ле­ния поверх­но­сти к грун­то­ва­нию.

p, blockquote 18,0,0,0,0 –>

Scotch-brite хоро­шо «рабо­та­ет» вме­сте с мати­ру­ю­щей пас­той. Мати­ру­ю­щая пас­та смяг­ча­ет абра­зив, а так­же содер­жит раз­лич­ные при­сад­ки, очи­ща­ю­щие и обез­жи­ри­ва­ю­щие поверх­ность.

p, blockquote 19,0,0,0,0 –>

Подготовка покрасочного оборудования

Покрасить автомобиль можно аэрозольными красками или из пульверизатора. Последний способ дает наиболее качественный результат. Однако большое значение имеет сам покрасочный пистолет. Профессиональные инструменты стоят от 500 долларов, тогда как дешевый аналог, качество покраски которым практически, как у баллончика, может стоить до 100 долларов.

Перед покраской автомобиля, необходимо тщательно подготовить инструмент. А именно:

• промыть растворителем головку пистолета;
• полностью вымыть от краски заправочные емкости;
• проверить воздушные и масляные фильтры компрессора;
• протереть от пыли пневматические шланги.

Виды автомобильных грунтовок

При покупке материала, вам нужно ориентироваться в видах грунтовок, так как каждый тип материала отвечает за свой этап работ.

Существует три основных вида:

1. Акриловая. Этот тип материала используют как связующий слой между поверхностью металла и основным лакокрасочным покрытием. Он отлично заполняет микронеровности и выравнивает плоскость. Но есть и минус – это гигроскопичность. Он впитывает влагу, и при попадании воды, она может доходить до металла и провоцировать очаги коррозии.
2. Эпоксидная. Такой грунт образует герметичный слой пленки, которая обеспечивает гидроизоляцию поверхности. Помимо стальных деталей ею покрывают и поверхности из цветных металлов и гальванических покрытий. Также обеспечивает хороший уровень адгезии.
3. Кислотная (фосфатная). Такой тип материала взаимодействует с металлом, образуя пленку окислов, и проникает внутрь структуры. Фосфатные грунты – это преобразователи ржавчины, и их используют для более надежной защиты кузова от коррозийных процессов.

Все эти типы грунтовок часто используются, но вот объединять их вместе не всегда желательно, можно, если соблюдать технологию. Например, нанеся кислотный грунт на металл и в последующем не выждав полного высыхания нанести эпоксидный, то он нейтрализует действие кислотного. Если правильно выждать период, то все будет нормально. С акриловым грунтом подобных проблем не наблюдается.

Грунтовка

Подготовка к покраске автомобиля в домашних условиях заканчивается на этапе грунтования кузова. Некоторые автолюбители этот этап подготовки к покрасочным работам пропускают. И совершенно напрасно: пренебрежение этой процедурой существенно сократит срок службы новой краски. Грунтовка создает хорошую адгезию для краски. Кроме того, она обнажает дефекты в шпатлевке, которые не были заметны. Их еще не поздно исправить.

Выбор грунтовок довольно велик. В последнее время популярностью пользуются акриловые грунтовки, они дают хорошую защиту от коррозии.

Итак, с помощью компрессора или краскопульта наносится жидкая грунтовка обычно в два слоя. Далее снова зачистка шкуркой. И снова проверка качества шпатлевки: на загрунтованные поверхности наносится так называемый проявляющий слой (эмаль, разбавленная растворителем), который покажет поры и неровности на обработанной поверхности. Все исправляем, шлифуем до гладкости, чтобы на ощупь не чувствовался переход от окрашенной поверхности к зашпатлеванной.

Оборудование

Что вам нужно будет для качественного окрашивания автомобиля? Прежде всего камера, где есть хорошая вытяжка или вентиляция.

• Покраска бампера — основные этапы и советы как и чем покрасить бампер современного автомобиля (105 фото)

• Кузовной ремонт своими руками от А до Я: советы как просто и аккуратно восстановить кузов современного авто (120 фото)

• Где находится номер кузова — инструкция как найти номер в зависимости от марки автомобиля (120 фото)

Благодаря системе очистки и осушения воздуха вы избавитесь от влаги, которая может попадать в краску.

И самое главное, не забываем про защиту тела – костюм и маску.

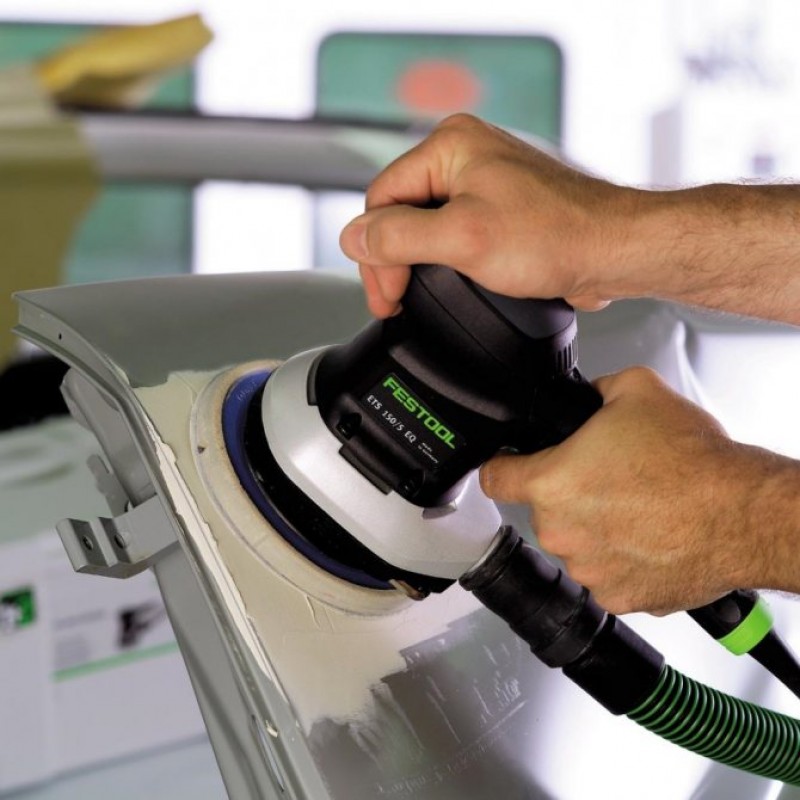

Обзор рынка орбитальных шлифмашинок

Любой кузовной ремонт ориентирован на создание идеально ровного нового лакокрасочного покрытия авто. Механизировать свой труд по подготовке рабочей области поможет шлифовальная машинка. Принцип работы орбитального приспособления заключается в совмещении вращения подошвы и смещении орбиты за счет эксцентрика на диаметр от 2 до 6 мм. Комплексное воздействие на кузов авто позволяет добиться высокого абразивного результата.

Базовая комплектация любой шлифмашинки подразумевает наличие либо электропривода, либо воздушного привода от компрессора. Многие мастера предпочитают первый вариант, потому что пневматическое оборудование требует большого объема воздуха и мощного компрессора. Громкость работы компрессора впечатляет, как и расход потребляемой им электроэнергии.

Орбитально-шлифовальная техника выбирается по следующим параметрам:

1. мощность потребления электроэнергии (200-600 Вт);
2. показатели частоты вращения (оборотов в минуту);
3. ритмичность колебаний подошвы;
4. наличие функции регулирования хода эксцентрика в мм;
5. диаметр, который имеет рабочая подошва (12,5 или 15 см);
6. есть ли отверстия на подошве для пылеудаления;
7. масса прибора (1-2,5 кг).

Базовая комплектация шлифмашинки содержит 6-гранный ключ, с помощью которого устанавливается и снимается подошва. Есть также пылесборник, иногда – запасная рукоятка. Многие модели оснащены функцией подключения к пылесосу.

Для шлифовки кузова авто помимо орбитальной машинки мастеру понадобятся расходные материалы к ней, а именно – абразивные кружки.

Стоит орбитально-шлифовальная техника по-разному, в зависимости от известности бренда производителя. Так, к примеру, рубанок Rupes SL 42 AE (Италия) можно купить за 26 тыс. руб. Менее знаменитые производители предлагают более скромные расценки. Например, полировальная пневмомашина JAS-6531 от Jonnesway (Тайвань) стоит 9,7 тыс. руб.

Материалы для кузовных работ

Полностью очищенный от старой краски кузов приобретает металлический блеск. Но если оставить машину после шлифовки, то уже через несколько дней она потускнеет. Это означает, что поверхностный слой металла стал окисляться, причем это происходит даже с алюминиевым кузовом.

Если с автомобиля снята краска, то металл нужно как можно быстрее защитить. Как уже говорилось, лучше всего покрыть его антикоррозийным грунтом. Неплохой эффект имеет цинково-марганцевый Цинкарь. Сейчас этот преобразователь ржавчины продается в бутылках с распылителем, поэтому наносить его очень удобно.

После нанесения антикоррозийного средства, необходимо дать ему прореагировать. Обычно на это уходит полчаса, но лучше выдержать час или два. Далее, нужно загрунтовать автомобиль эпоксидной грунтовкой, и тогда ржавчина точно не проступит.

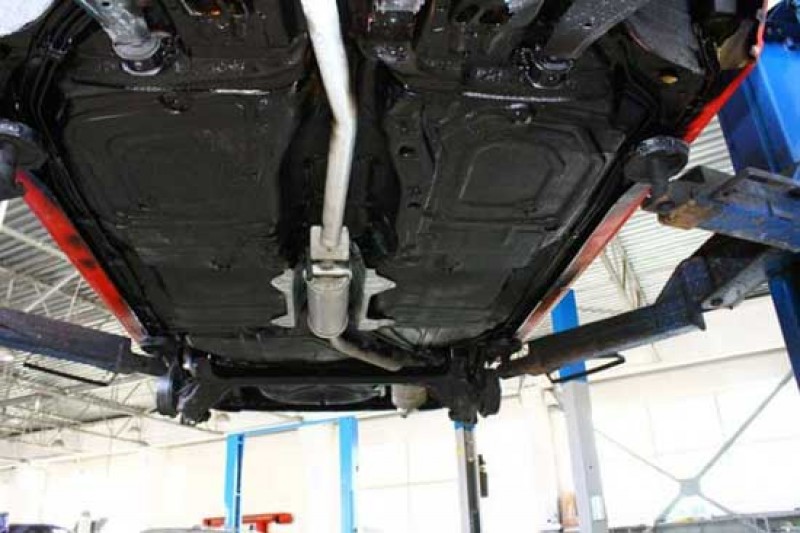

Сварные швы, днище, пороги и все прочие участки, не находящиеся на виду, можно обработать средством Бикор. Этот материал достаточно эластичен после застывания, благодаря чему очень долго не растрескивается.

Особое внимание следует уделить антикоррозийной обработке дверей. Внизу у них имеются дренажные отверстия, которые предназначены для отвода воды, проникающей через оконные уплотнители, а также конденсата, образующегося зимой из-за разности внутренней и наружной температуры

Эти отверстия нужно время от времени прочищать. Но главное – двери изнутри необходимо обработать Мовилем.

Перед нанесением любого покрытия, необходимо производить обезжиривание поверхности, за исключением тех случае, когда ведется покраска по сырому слою. Делается это растворителями. Сегодня для обезжиривания чувствительных к органическим растворителям поверхностей используется антисиликон. Но шпаклевку следует обезжиривать растворителем 646/647, поскольку он испаряется намного быстрее, чем антисиликон, благодаря чему успевает выйти из пор до того, как будут нанесены следующие слои.

Краску для кузова следует выбирать либо акриловую, либо «нитру». Алкидные эмали ушли в прошлое, они долго сохнут и быстро теряют блеск. Для недорогих автомобилей можно использовать краску «Вика», но учтите, что разбавлять ее нужно только ее родным разбавителем.

Автомобильные лаки представлены сегодня в широком ассортименте. Выбор зависит, прежде всего, от бюджета. Однако если красятся детали автомобиля с переходом, то играет роль цвет лака. Несмотря на то, что лаки обозначаются как бесцветные, некоторый оттенок они все же имеют, и лучше, если переход будет выполняться тем же лаком.

• Возможна ли покраска машины за один день?

• Что такое покраска кузова машины пятном?

• Особенности покраски кузова автомобиля металликом

Мокрый способ

Если желания или возможности (или того и другого) шлифовать по сухому у вас нет, в этом случае стоит прибегнуть к старому дедовскому методу: взять водичку и водостойкой шкуркой пройти всю поверхность. Сначала с брусочком, а затем от руки (с равномерным нажимом, не налегая на пальцы).

Только в этом случае нужно брать уже более мелкий абразив: P800-P1000. Предварительно сбить шагрень и спилить неровности можно и более грубым абразивом, например P600, но затем все-равно нужно перебить риску абразивом помельче, учитывая шаг шлифования (после P600 он возрастает до 200 единиц).

Использовать абразив мельче P1000 при обработке грунта «по мокрому» запрещено!

При шлифовании грунта важно следить за целостностью покрытия, особенно при работе по мокрому — понятно, что вода может стать источником коррозии. Кроме того, может возникнуть такой неприятный дефект как «пузырение» и другие дефекты

Как бы там ни было, после работы с водой деталь нужно хорошенько промыть, удалив остатки сошлифованного материала и тщательно просушить.

Если в процессе шлифовки обнаружились прошкуренные места, их нужно обезжирить и подгрунтовать. Для этих целей удобно использовать грунт в баллончике. После высыхания подгрунтованные участки обрабатываются мягкой абразивной губкой (ultra fine).

И последнее. Зашлифованная под покраску деталь должна стоять не более 24 часов. Если через сутки она не будет покрашена, ее нужно заново перешлифовать конечным абразивом.

Делать это необходимо по той причине, что риски на наполнителе (те которые не видны невооруженным глазом) в процессе высыхания начинают трескаться, втягивая влагу, пыль и грязь из окружающей среды. Достать их оттуда потом невозможно и они крайне негативно влияют на качество ЛКП.

Поэтому, если деталь простояла в ожидании покраски более суток, старый потрескавшийся микро-слой надо обязательно сбить. Перед этим не забудьте обезжирить поверхность.

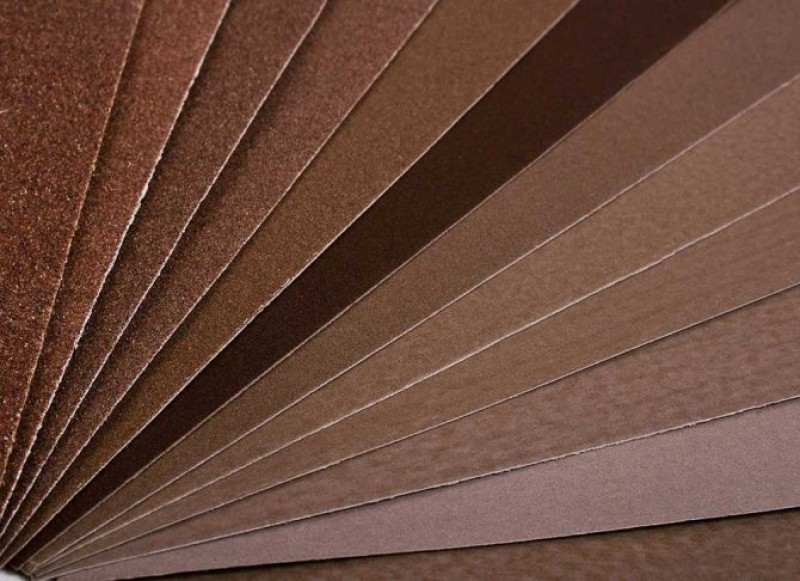

Виды зернистости наждачной бумаги

Как уже говорили, зернистость наждачной бумаги — это размеры фрагментов абразива. Измеряются они в микрометрах. Самое малое зерно, которое встречается в наждачной бумаге, имеет всего 3-5 мкм, самое крупное — 1000 мкм (это 1 мм). По размерам зерна различают мелкозернистый и крупнозернистый абразив.

Обычно нас интересует только размер зерна или зернистость наждачной бумаги

Стандарты России

Для того чтобы можно было понять, какой конкретно материал перед вами, размеры абразивного зерна указываются в маркировке. Но с ней не все так просто. Во времена СССР был введен ГОСТ (3647-80), обозначение согласно которому существует до сих пор, хотя в 2005 году ввели новый стандарт (ГОСТ Р 52381-2005), который разработан на основе общеевропейских норм. Разница между старым и новым ГОСТом существенная.

Такой способ маркировки применяют в некоторых странах постсоветского пространства

По старому стандарту прописывается минимальный размер зерна. То есть чем больше число, тем крупнее зерно. Но надо иметь в виду, что часть зерен меньше. Кроме того, маркировка (буквенное обозначение) для крупного и мелкого зерна разная. Это стоит помнить. Для крупнозернистого наждака, зернистость наждачной бумаги указывается в микронах, а после него пишут букву Н с дефисом перед ней — «Н». Например, 63-Н, Это значит, что минимальный размер зерна на наждаке будет 63 микрона или 630 микрометров (мкм). Но там же будут частицы более крупного размера. Насколько крупнее? Чуть меньше предыдущей марки. В данном случае крупнее 63-Н только 80-Н, то есть зерно будет чуть меньше 800 мкм. Второй пример — 6-Н. Размер зерна не более 6 микрон или 60 мкм, а самые крупные будут не более 80 мкм (так как предшествующая марка 80-Н).

Маркировка зерна наждачной бумаги по ГОСТ 3647	Маркировка ISO 6344 (ГОСТ 52381-2005 Россия)	Размер зерна в микрометрах (мкм)	Область применения и виды работ
80-Р	Р22	800-1000	Черновая обработка стали, другого металла, древесины, удаление ржавчины, заусенцев
63-Н	Р24	630-800
50-Н	Р36	500-630
40-Н	Р40	400-500	Грубые работы по дереву, первичная шлифовка древесины
32-Н	Р46	315-400
25-Н	Р60	250-315
20-Н	Р80	200-250	Сглаживание, Первичная шлифовка. Штукатурки, древесины, металла
16-Н	Р90	160-200
12-Н	Р100	125-160
10-Н	Р120	100-125
8-Н	Р150	80-100	Снятие краски, шлифовка металла и мягких пород древесины, подготовка к шлифовке твердых пород древесины
6-Н	Р180	63-80

• При маркировке мелкозернистой шлифовальной шкурки размер зерен указывается в микрометрах, а после цифры ставят букву «М» (без дефиса). Пример: 14М. Это значит, что максимальная зернистость наждачной бумаги 14 микрометров, но есть и более мелкое зерно размером до 10 мкм.
• По новому стандарту (ГОСТ Р 52381-2005) зернистость наждачной бумаги указывается по числу волокон сита, через которое просеивается абразив. Получается тут чем меньше число, тем крупнее зерно. Перед цифрой ставят букву «Р».

Маркировка наждачной бумаги по ГОСТ 3647-80	Маркировка наждачной бумаги ISO 4344 (ГОСТ 52381-2005 Россия)	Размер зерна шлифовальной шкурки в микрометрах (мкм)	Для каких работ использовать
5-Н или М 63	Р240	50-63	Выравнивание перед покраской и начало шлифовки твердых пород
4-Н или М 50	Р280	40-50
Н-3 или М 40	Р400	28-40	Окончательное выравнивание под покраску, шлифовка древесины
Н-3 или М28	Р600	20-28
Н-1 или М20	Р1000	14-20	Шлифовка металла, пластика, керамики, мокрая доводка до гладкости древесины
М14	Р1200	10-14
Н-0 или М10	Р1500	7-10	Сверхтонкая полировка металла, доводка до глянца пластика, древесины
Н-01 или М7	Р2000	5-7
Н-00 или М5	Р2500	3-5

Как видите, уже довольно запутано. Еще стоит сказать, что по старому стандарту мелкозернистый наждак может иметь двойное обозначение — с буквами М и Н — как в таблице. Причем, чаще в ходу были именно варианты в микронах. Поэтому самое мелкое зерно — 5М или 00-Н — называют часто нулевкой. Это потому что оно имеет размер 3-5 микрометров. По правилам округления это можно считать нулем. Отсюда и пошло это название.

Таблицы соответствия стандартам других стран

Как видим, ситуация непростая. А есть еще Американский ANCI (США и Канада), Европейский FEPA или другое его название ISO 6344, Японский JIS и Китайский GB2478. Причем на рынке можно встретить материал практически из всех этих стран/частей света. Так что желательно иметь хоть какие-то данные. Наиболее часто встречающиеся приведены в таблицах.

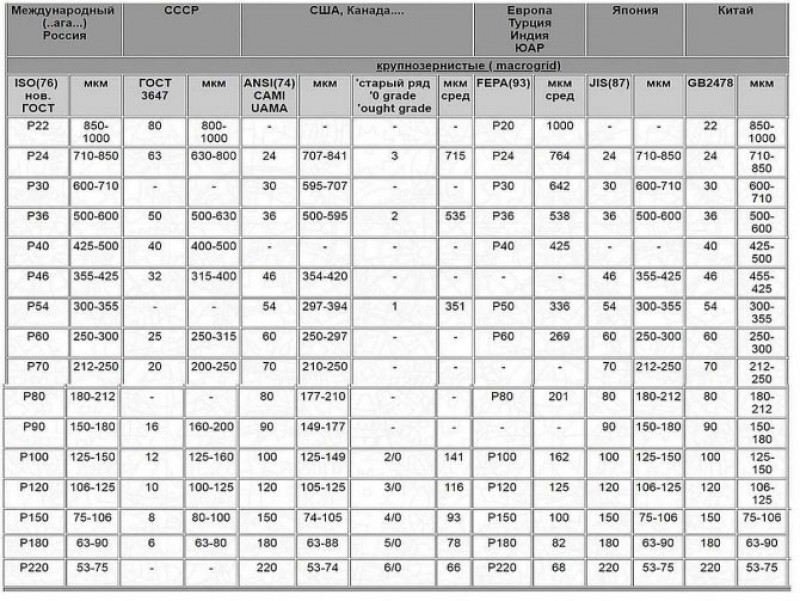

Таблица обозначения зернистости для разных стандартов: крупное зерно

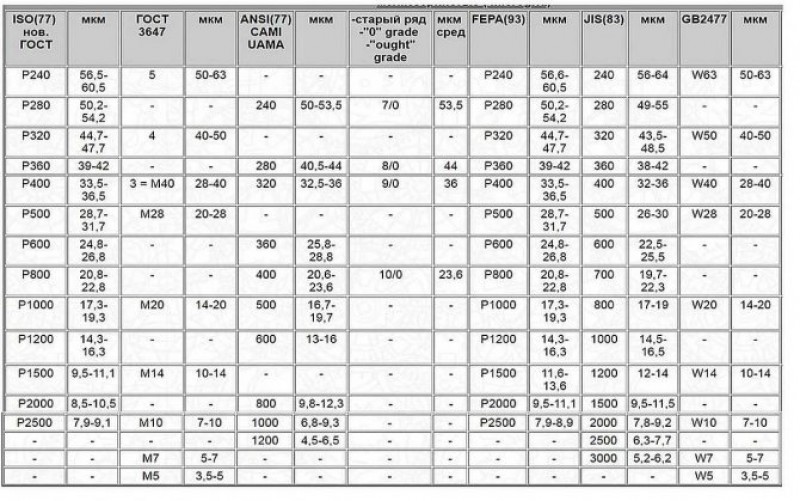

Зернистость наждачной бумаги по стандартам разных стран: мелкозернистая

Обратите внимание, рядом с каждой колонкой прописаны размеры зерен в микрометрах (мкм). Размеры отличаются

Для работы это может быть важно

Полезные советы

Перед началом работ по обновлению внешности автомобиля, имеет смысл провести эксперимент. Намочите растворителем тряпочку, и положите ее на кузов. Подождав 20 минут, посмотрите на результат. Если краска не поменяла внешний вид, то можно ее не сдирать целиком. Зачистите только места поврежденные коррозией. Если краска покоробилась, то придется очистить кузов от нее целиком. Иначе будут проблемы со вспучиванием свежего покрытия.

Часто новички не знают, как правильно очищать кузов от ржавчины и краски. Большой объем обычно обрабатывают шлифмашинкой. Это поможет вам сэкономить силы и время. Если у вас такого инструмента нет, то придется воспользоваться наждачной бумагой. Для больших объемов берут брусок, и оборачивают его подходящей наждачкой. После чего круговыми движениями очищают кузов от краски. В местах, поврежденных коррозией, рекомендуется производить зачистку руками.

Затирка грунтовки

выполняется только руками. При таком способе вы сможете аккуратно зашлифовать все малейшие неровности. Так получится сделать наиболее качественную основу для нанесения краски. Сам процесс затирки производится равномерными круговыми движениями.

Шпатлевку шлифуют только после полного высыхания. Перед началом работы проверяют степень высыхания вещества. Для этого нужно провести шкуркой по шпатлевке. Если в зернах появятся застрявшие волокна, то лучше еще подождать. Шлифуют пятно шпатлевки круговыми движениями от края к центру. Происходит эта работа в 2 этапа. Сначала производят грубое выравнивание, после чего доводят до нормального состояния более мелкой маркой абразива.

Крайне важно перед грунтованием тщательно зашлифовать корпус. Часто новички уделяют недостаточно внимания обработке наждачкой перед грунтовкой

Не стоит надеяться, что грунтовка скроет все ваши косяки. Это не так, все мелочи будут видны еще больше. Тщательно обработайте кузов средней наждачной бумагой. Для ускорения процесса используют брусок. Шлифмашинку лучше не использовать.

Полировку нужно производить крайне аккуратно. Любая оплошность может погубить всю проделанную ранее работу. Если не уверены в своих силах, то лучше обратиться к более опытному человеку. Производится полировка в несколько этапов. Сначала используется более крупная наждачка ( 2000-3000

), после этого применяется наиболее мелкая ( 4000-5000 ). Финишная обработка производится с помощью войлока.

Заключение

. В процессе восстановления кузова, новичок может задаться вопросом, какой наждачкой зачищать авто перед покраской. На самом деле, применяется практически вся линейка, имеющаяся в продаже. Для каждой операции используется бумага с соответствующим зерном. Это позволяет сделать лакокрасочное покрытие идеальным.

Качественное сцепление лакокрасочного покрытия с поверхностью невозможно без большой площади контакта. Достигается это матованием авто перед покраской, т.е. нанесением на поверхность множества мельчайших царапин. С материалом, обработанным таким способом, краска проявляет лучшую адгезию, поскольку небольшие бороздки на металле, грунтовке или другом ЛКП увеличивают площадь реакции.
