Планирование, монтаж и подключение точечных светильников: шаги, необходимые материалы и схемы

Точечные светильники пользуются большой популярностью для основного или дополнительного освещения в квартире. Они привлекают компактностью, простотой монтажа и подключения. Даже при небольшом опыте в электрификации вы сможете разобраться в схемах, как подключить точечные светильники в жилых помещениях.

Конструкция и разновидности светильников

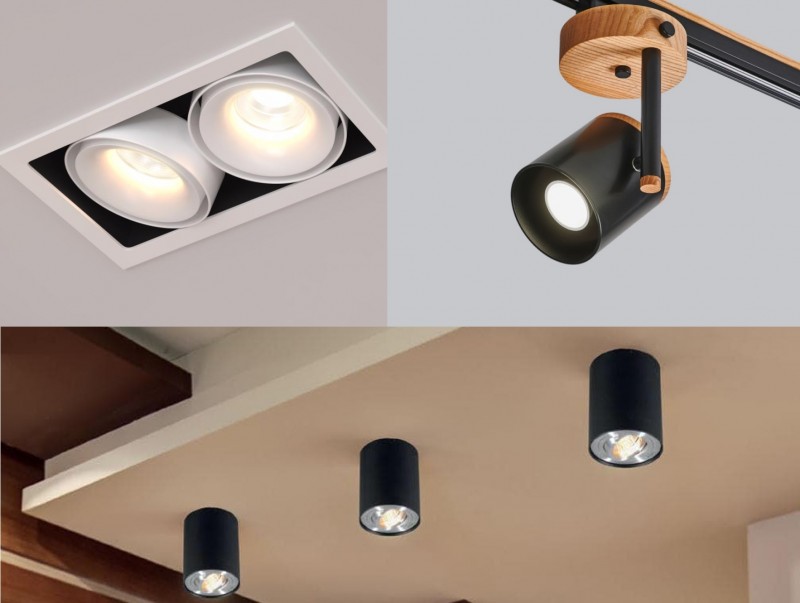

Точечные светильники — споты — бывают встраиваемые, накладные и подвесные. Они отличаются расположением относительно потолка: в полости, на поверхности и на подвесе соответственно. Какой из этих вариантов выбрать, вы можете решить, исходя из дизайна помещения.

Вне зависимости от вида, точечный светильник состоит из:

• корпуса
• пружин для крепления патрона
• отражателя (рассеивателя)
• плафона или декоративной панели
• лампочки.

Корпус светильника может быть из любого материала — пластик, дерево, металл.

Точечные светильники применяют с подвесными потолками в виде гипсокартонных плит или натяжных полотен. В таких вариациях есть место между черновым и чистовым потолком, где проходят коммуникации и скрыт крепеж ламп.

Внутри светильников используются лампочки с определенным цоколем. Источники света могут быть:

• светодиодные
• галогенные
• люминесцентные
• лампа накаливания (не используется в натяжном потолке, т.к. нагревается выше допустимых пределов).

Самыми востребованными считаются светодиодные лампочки, т.к. они меньше всех нагреваются, мало потребляют энергию и имеют широкий диапазон яркости и интенсивности света, что позволяет подобрать температуру для каждого помещения.

Требования к монтажу и выбор материалов

Монтаж точечных светильников должен осуществляться с подбором негорючих материалов, потому что потолочные перекрытия, в которые их монтируют, выдерживают лишь низкие температуры.

При использовании ламп накаливания (галогенная и лампочка Ильича), выбирайте провода, которые не горят. Также изоляция должна быть не пластиковая, а светильник отделен от покрытия термоусадочным кольцом и светоотражателем.

Подходящий кабель для межпотолочных конструкций — медный РКГМ с двойным слоем изолирующего материала. Первый слой —стекловолокно, второй — кремнийорганической резины. Такая проводка прослужит долгую службу по всей квартире, включая ванную и кухню.

Для подключения спотов вам понадобятся:

• кабели
• клеммы для соединения
• гильзы для соединения
• термоусадочная лента
• трубки
• выключатели
• пассатижи
• индикаторная отвертка
• дрель и шуруповерт.

Перед работами убедитесь в том, что квартира полностью обесточена.

Схемы подключения на 220 в: параллельное и последовательное подключение точечных светильников

Большинство точечных ламп работает от 12 В. Для этого нужен понижающий трансформатор. Но сейчас появились споты, которые можно подключать напрямую на 220 В. Это проще, потому что в схеме нет дополнительных элементов. Рассмотрим такой способ.

Последовательное подключение

Подключение спотов последовательно — как старая елочная гирлянда, когда источники света идут в один ряд один за другим. В этом случае фаза проходит через все светильники, а на выходе подключается ноль.

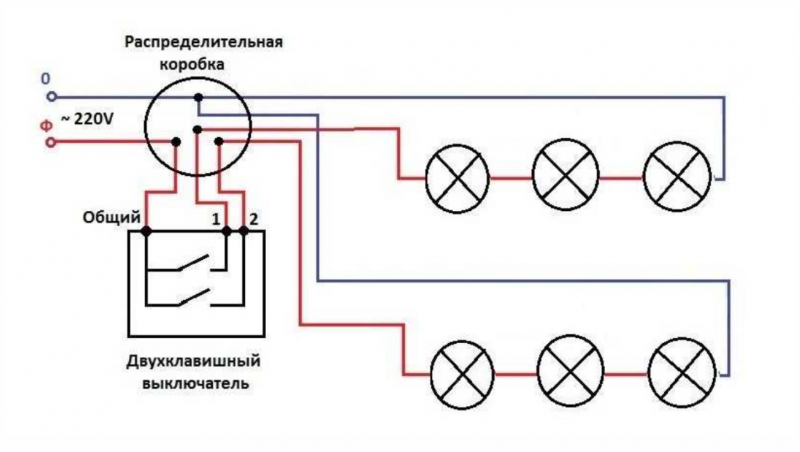

При подключении к двухклавишному выключателю схема аналогичная.

Обратите внимание, что на выключателе должна быть фаза, которая идет в линию, а ноль подается на последний светильник.

Если провод трехжильный с заземлением, то его подают на каждый прибор.

Плюс данного подключения в том, что используется малое количество кабеля. Но его не используют из-за недостатков.

Недостаток его в том, что лампы не будут светить во всю мощь, т.к. поступающее напряжение делится на количество ламп в линии. К тому же, как только перегорит одна, то перестает работать вся линия.

Параллельное подключение

Параллельное подключение точечных светильников на 220 В требует большее количество проводов, но зато напряжение на все лампы идет одинаковое и используется вся мощность, а при поломке не нужно искать источник: не горит лишь та, которая сломалась.

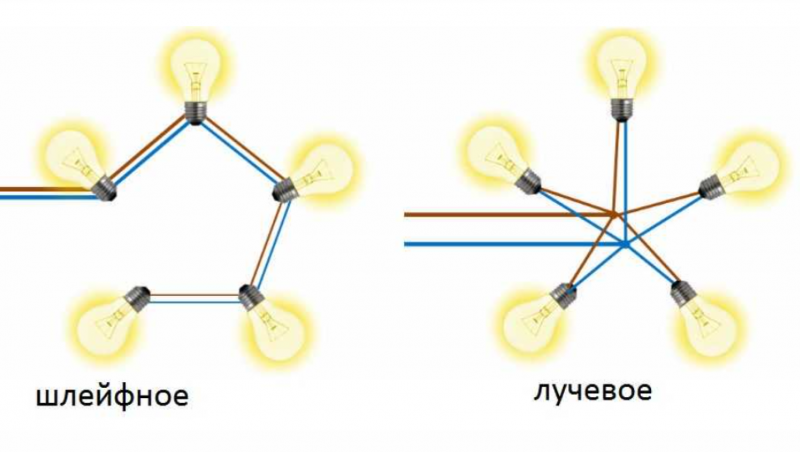

Параллельное подключение делится на два вида:

• лучевое, когда к каждому светильнику соединяется отдельный провод.
• шлейф, когда оба провода заходят попеременно в светильник и подаются дальше.

Рассмотрим каждый вариант подробнее.

Лучевая схема

Лучевая схема соединения выглядит так: на каждый источник света идет свой кабель.

Преимущество данного соединения в том, что каждый источник света работает индивидуально: и фаза, и ноль подключаются к каждому осветительному прибору

Минусы:

• расходуется много кабеля. Решается это понимаем того, что электрификация делается на долгое время.
• в точке схода очень много проводов, что приводит к проблемам с соединением. Эта проблема решается с помощью клеммной колодки: с одной стороны соединяется фаза, а с другой — нужное количество контактов.

Для того, чтобы уменьшить расход кабеля при лучевом подключении, проводят линию от выключателя до потолка, а уже от нее разводят к каждому светильнику свой провод. При использовании двухклавишного выключателя таких линий должно быть два.

Шлейфовое подключение

Шлейфовое подключение выглядит так: фаза и ноль со щитка заходят на первую лампу, выходят и затем на вторую и так далее. Т.е. на каждую соединяется 4 провода.

Такое соединение используется при большом количестве подключаемых светильников, когда другие варианты выходят очень высокими по стоимости.

При двухклавишном выключателе схема не меняется: просто добавляется еще одна отдельная ветка.

Преимущество шлейфового подключения в том, что экономия кабеля получается существенной, а с недостатками можно бороться.

Недостаток же, который можно считать несущественным, состоит в том, что при поломке ветвь после неработающего светильника не горит. Но в этом случае нужно заменить лампу после последней работающей лампы.

Подключение точечных светильников на 12 в

Схемы подключения точечных светильников на 12 В не отличаются от предыдущих, но перед тем, как подать ток на светильники, он проходит через понижающий трансформатор. Поэтому основная задача данного варианта — выбрать подходящий по мощности трансформатор и правильно его установить.

Выбор мощности трансформатора

Мощность преобразователя должна быть равна сумме всех мощностей осветительных приборов плюс 30% запаса. И чем больше спотов в линии, тем мощнее должен быть трансформатор.

Например, на линии 10 точек по 7 Ватт светодиодных лампочек. Требуемая нагрузка — 70 Ватт. Добавляем 30% и получаем цифру 91 Вт.

Чтобы трансформатор было удобно прятать, его выбирают небольшого размера. А чтобы мощности небольшого хватило на всё, то освещение делят на группы и на каждую ставят свой преобразователь.

С персональным трансформатором

И это правильно — использовать несколько групп со своим личным трансформатором. Ведь небольшой мощности купить будет проще и дешевле, чем мощный. К тому же, это поможет не оставаться без света во время поломок.

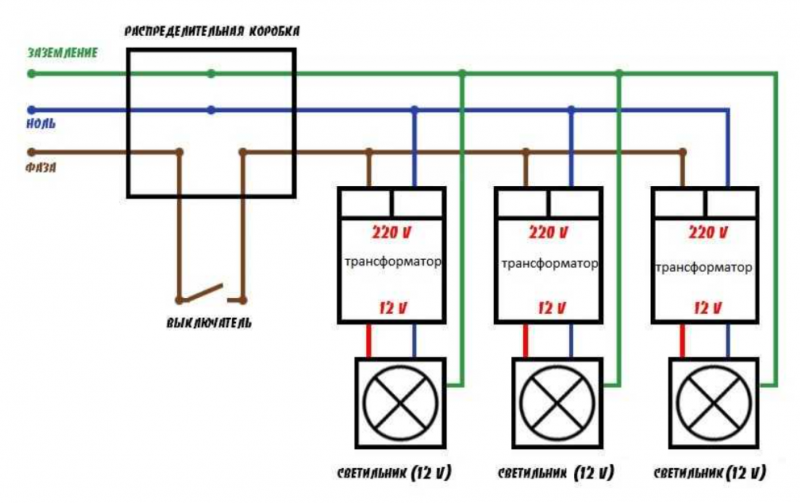

При индивидуальных трансформаторах они подключаются параллельно, а к выходу — светильники.

Выбор сечения проводов

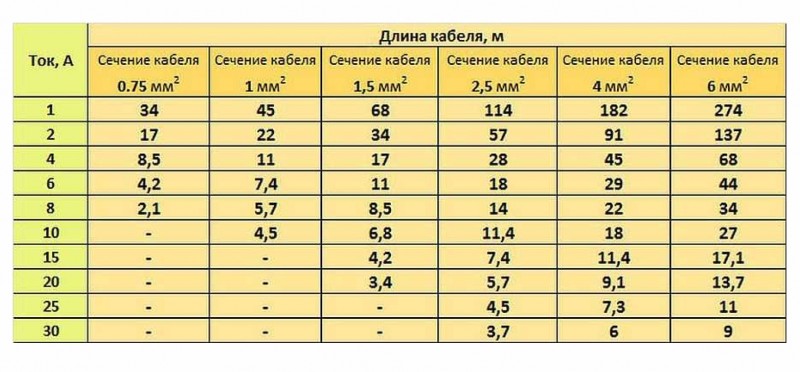

Когда вы подключаете споты на 12 В, то обратите внимания на сечение кабеля. Это необходимо, чтобы не было потерь тока по длине кабеля. В таблице привели примеры сечения и длины кабеля в зависимости потребляемого тока.

Ток рассчитывается так: мощность всех приборов делить на напряжение.

Например, мощность 5 точечных ламп по 7 Вт —35 Вт. Напряжение в линии 12 В. Ток получается 35/12 = 2,9 А, округляем до 3. В таблице смотрим ближайшее по значению — это 4 А.

Измеряем будущую длину кабеля и узнаем, какое сечение подойдет. Например на 10 метров это 1 мм2.

Эта цифра подойдет для светодиодных ламп, при нагревающихся лампочках сечение проводов будет выше, т.к. сила тока нарастает.

Данные расчеты подходят для параллельного подключения шлейфового типа, для лучевого нужно считать отдельно на каждый светильник.

Особенности монтажа

Независимо от мощности прокладываемого кабеля, лучше приобретать варианты в негорючей оболочке, например, ВВГнг или ВВГнг Ls. Это защитит дом от возгорания. С учетом того, что, при натяжном или подвесном потолке вся проводка идет скрытая, то такие меры безопасности необходимы.

При подвесном можно проводить провода по профилю сбоку, прикрепив их с помощью пластиковых стяжек. В продольные профиль не вкладывайте провода, т.к. есть риск того, что вы повредите их при работе с крепежом.

Трансформаторы закрепляются рядом с одним из точек выхода, чтобы при необходимости его легко было достать.

При натяжном сначала монтируют всю систему освещения с использованием гофрированного или металлического шланга, а после — полотно.

Особенности монтажа в разных потолках

Основание спотов в натяжных или подвесных потолках скрыты в пустоте между черновым и чистовым покрытием. И у каждого варианта есть свои особенности монтажа электрооборудования. Изучите перед работой данные нюансы, чтобы знать, на что обращать внимание при монтаже освещения на разные виды потолков.

В натяжные потолки

При натяжном потолке всю электрификацию выполняют до того, как полотно будет протянуто.

Этапы работ при электрификации натяжного потолка:

1. Нарисовать схему освещения в комнате.
2. Рассчитать количество кабеля, изоляции, светильников.
3. Расчертить метки на потолке, где будут споты.
4. Проложить проводку, оставив запас кабеля у каждого светильника на 15-20 см.
5. Закрепить основы всех спотов на указанные места на бетонный потолок, под них — негорючую подложку.
6. Натянуть полотно потолка.
7. Определить места крепления спотов и поставить на место монтажное кольцо. Оно помогает держать лампу и полотно потолка на месте, чтобы ткань не двигалась.
8. Вырезать внутри кольца отверстие и вывести провод.
9. Выровнять основу светильника, чтобы он был вровень с потолком или так, как задумано производителем лампы.
10. Подключить кабели и проверить, горит ли свет.
11. Вставить лампу на место, плотно закрепив в закладной.

Между натяжным полотном и черновым потолком должно оставаться расстояние не менее 5 см.

В потолке из гипсокартона

Электрификация потолка из гипсокартона начинается также с план-схемы: нарисуйте, где будут точечные лампы и как будет проходить проводка. Но есть нюансы:

• Провода должны проходить в огнестойком рукаве, например, металлическом.
• Основы светильников можно крепить прямо в гипсокартон с помощью дюбелей-бабочек. Не нужно сверлить бетонный потолок.
• Перед монтажом ламп зашпаклюйте гипсокартон и подготовьте его к чистовой отделке.
• Отверстия делаются с помощью коронки по дереву, а диаметр равен диаметру светильника.

Зазор между черновым потолком и гипсокартонным может быть от 10 до 30 см, смотря насколько вы желаете опустить потолок. Правильно рассчитайтесь с этим объемом, чтобы влезла вся проводка с изоляцией.

Этапы монтажа и подключения

Монтаж точечных ламп проходит в пять этапов, и все можно провести самостоятельно даже при небольшом опыте электромонтажа.

Расположение светильников

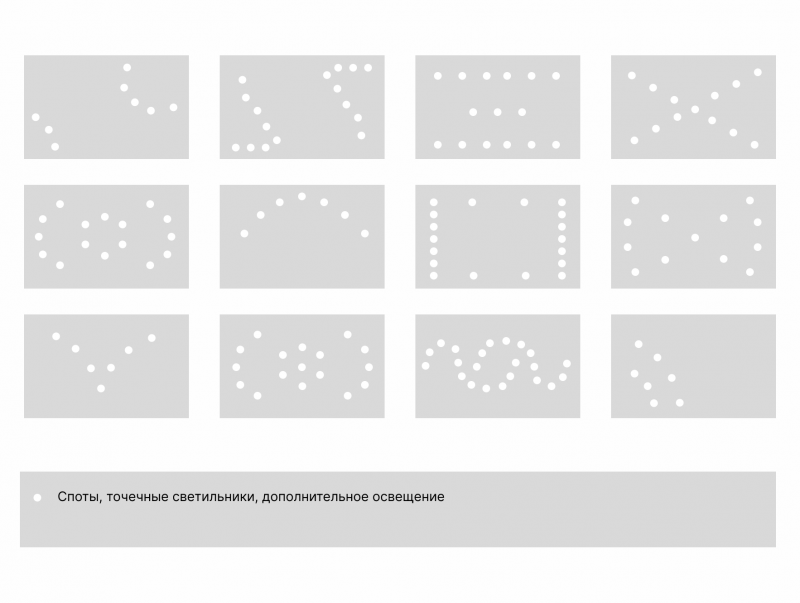

Первым этапом будет план-схема с расположением спотов по комнате. Это поможет рассчитать количество прокладываемого кабеля, изоляции, выключателей, количество ламп.

Расстояние между стеной и светильником должно быть не менее 60 см, иначе свет будет неправильно падать на поверхности. Между светильниками — 60-150 см, в зависимости от выбранной схемы.

Выбрать схему для комнаты вы можете в статье «Расположение светильников на натяжном потолке: правила, схемы и фото примеры».

Прокладка проводов

Второй этап — монтаж ламп на место и прокладка проводов к ним. Обязательно оставляйте «хвост» длиною 15-20 см, чтобы вывести их за пределы потолочного материала для последующего подключения.

Провода между собой соединяют с помощью обжимных клемм.

Подготовка отверстий:

Когда система электрификации освещения готова, заделывают потолок — это или натяжное полотно, или навесной из гипсокартона. После готовят отверстия для вывода проводов и монтажа светильников.

При натяжном потолке находят основы, крепят монтажное кольцо и ножницами проделывают отверстие в середине.

При навесном отверстия проделывают с помощью дрели и пера по дереву.

Подключение светильников

Перед работой с током всю квартиру обесточивают от щитка. Проверьте индикаторной отверткой и убедитесь, что в сети нет напряжения.
С помощью клемм закрепите провода между собой и с выходами из спотов. Используйте те расходники, которые предлагаются для таких работ — клеммы, обжимные наконечники, клеммные колодки. Это гарантирует пожарную безопасность.

Закрепление

Заключительный этап — вставка осветительных приборов на место в основе. Для этого у точечные светильники отогните усики до конца вверх, поместите на место и отпустите. Провода не должны попадать в места крепления. Светильник должен встать на место и выглядеть аккуратным.

Заключение

При наличии хоть небольшого опыта и понимания электрификации подключить точечные светильники не составит труда. Учитывайте при этом вид потолка, сечение кабеля, варианты осветительных приборов. Выполняйте работы поэтапно, чтобы не запутаться, не переделывать. Монтаж освещения — важный момент при ремонте, поэтому отнеситесь к этому серьезно, не нарушая нормативов.
