Определение высоты недоступного объекта тахеометром Sokkia (Соккиа) серии CX

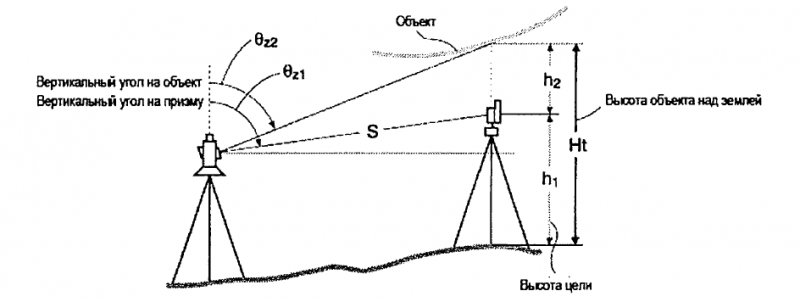

Функция определения высоты недоступного объекта используется для определения высот точек, на которые нельзя установить отражатель: провода линий электропередач, кабельные воздушные линии, мосты и т.д.
Высота визирной цели над землей рассчитывается с использованием следующих формул.


Значения координат, отображаемые как <Null> (не задано), в расчет не принимаются (Null - это не то же самое, что 0).

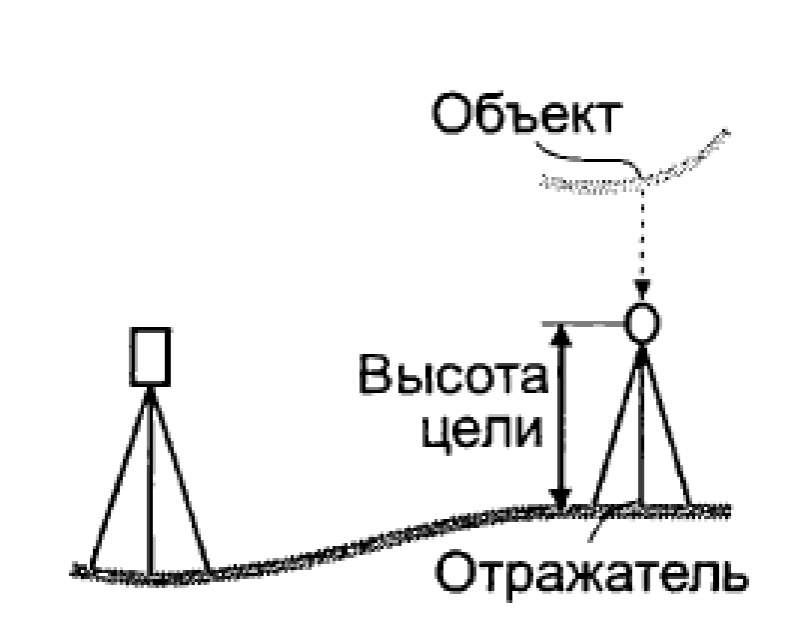

1.    Установите отражатель непосредственно под или над объектом и измерьте высоту цели с помощью рулетки.

2.    После ввода высоты цели точно наведитесь на отражатель.
Для выполнения измерения нажмите клавишу [РАССТ] на стр. 1 режима измерений.
На экран выводятся наклонное расстояние (S), зенитное расстояние
(Z) и горизонтальный угол (ГУп).
Чтобы остановить измерение, нажмите клавишу [СТОП].

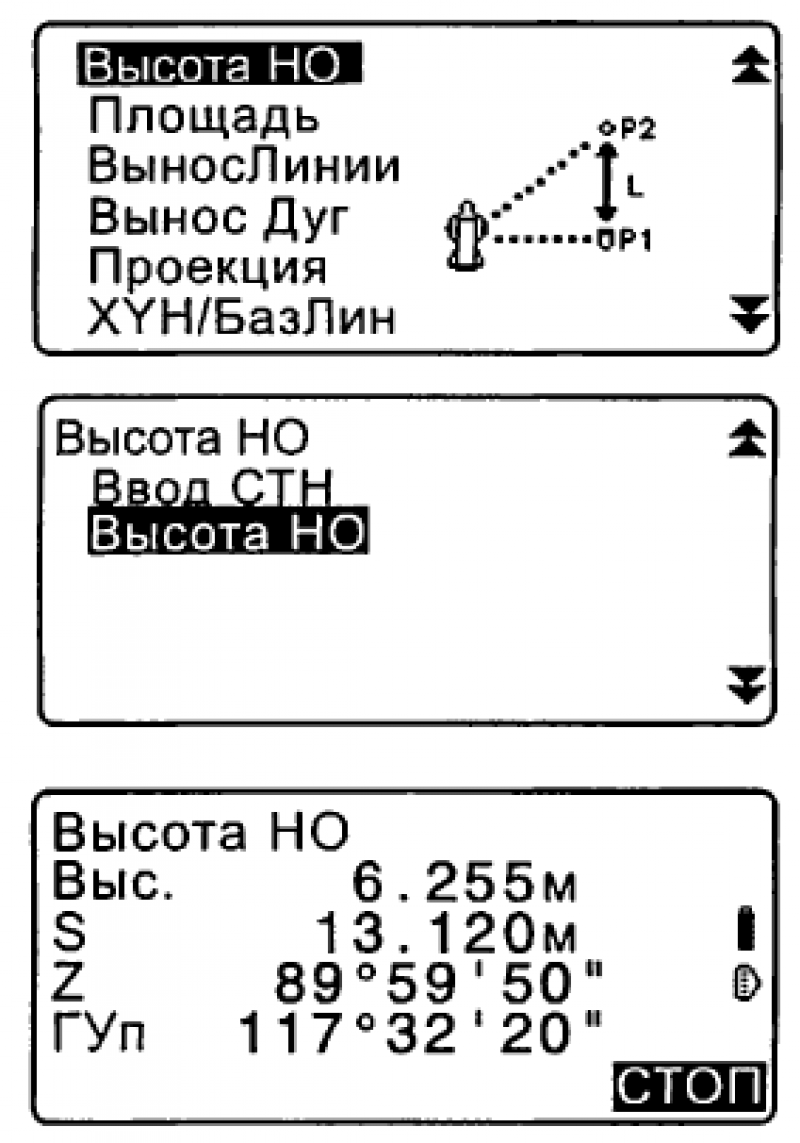

3.    На стр. 2 режима измерений нажмите клавишу [МЕНЮ] и выберите "Высота НО".

4.    Войдите в меню измерения высоты недоступного объекта и выберите "Высота НО."

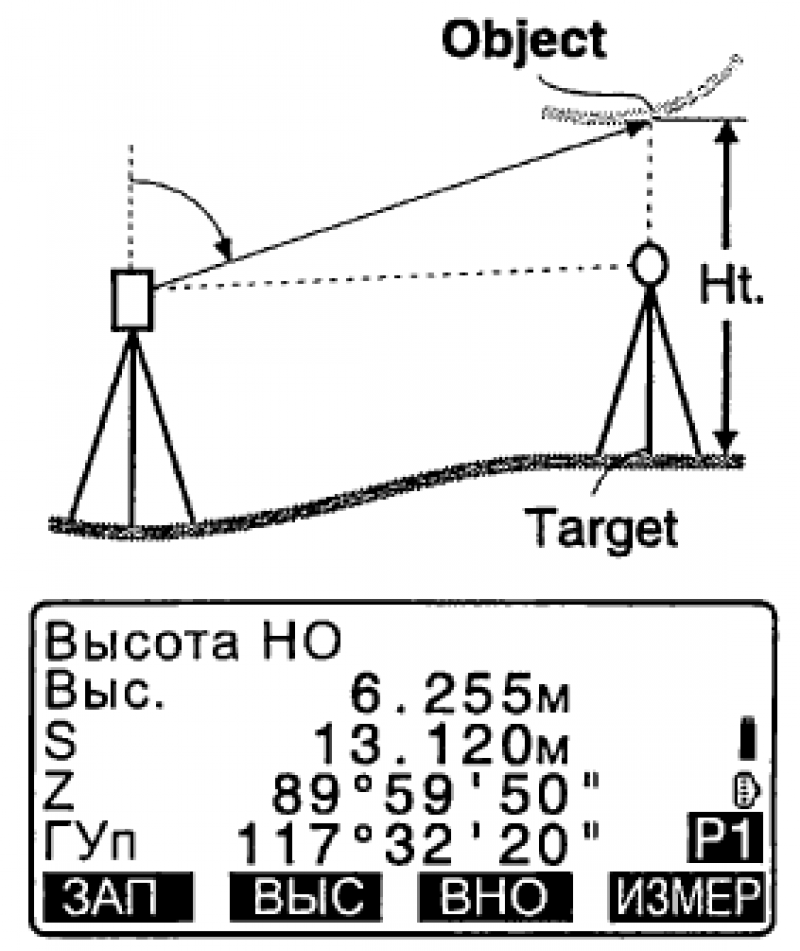

5.    Наведитесь на визирную цель. С нажатием клавиши [ВНО] начинается измерение. Высота объекта над землей отображается в поле "Выс.”.
6.    Для остановки процесса измерений нажмите клавишу [СТОП].
Чтобы повторно отнаблюдать отражатель, наведитесь на него и нажмите клавишу [ИЗМЕР].

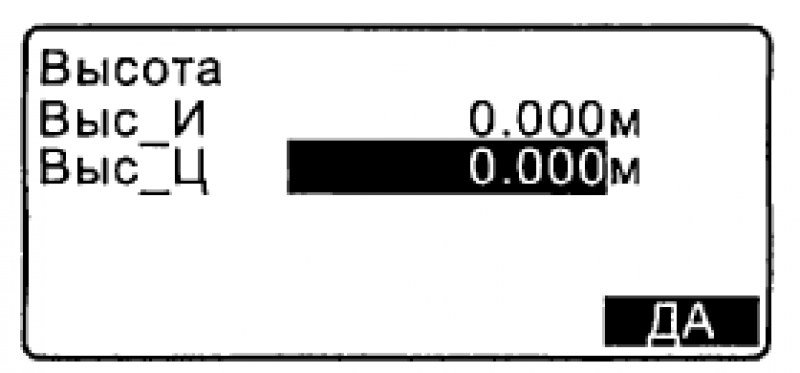

Нажмите [ВЫС] и введите высоту инструмента (Выс_И) и высоту отражателя (Выс_Ц).
Если нажать клавишу [ЗАП], то значение высоты недоступного объекта сохранится.

Нажмите клавишу [ВЦ/Н] на 2-й странице экрана измерения высоты недоступного объекта, чтобы отобразить координату Н для высоты от поверхности земли до визирной цели. При повторном нажатии [ВЦ/Н] отображается значение высоты.
7.    Чтобы завершить процесс измерений и вернуться в экран режима измерений, нажмите {ESC}.
Измерения по определению высоты недоступного объекта можно также выполнить, разместив клавишу [ВНО] на экране режима измерений.
Ввод высоты инструмента и высоты отражателя: нажмите [ВЫС], чтобы ввести значение высоты инструмента и высоты отражателя. Эти значения можно также ввести, выбрав пункт “Ввод СТН” (ввод станции) при координатных измерениях.
