Дистанционное управление освещением: виды систем, выбор оборудования + правила монтажа

Грамотно обустроенное дистанционное управление освещением дает возможность корректно включать и выключать расположенные на расстоянии источники света, ослаблять или усиливать общую интенсивность подсветки и активировать приборы подачи аварийного света в случае острой надобности.

Наличие «умной» системы повышает уровень комфортности помещения, существенно снижает расход энергетического ресурса и позволяет контролировать осветительное оборудование, не находясь на объекте.

В этом материале мы расскажем как правильно организовать обустройство удаленного освещения, о видах устройств для управления и правилах самостоятельного монтажа систем ДУ.

Классификация устройств удаленного управления

Системы удаленного управления освещением бывают автоматическими , полуавтоматическими и ручными .

Первые наиболее эффективно проявляют себя в крупногабаритных жилых коттеджах, зданиях и строениях, на больших участках и масштабных придомовых территориях.

Через интеллектуальный контроллер подключаются к компьютеру и программируются на выполнение задач любой сложности. Стоят дорого, но полностью берут на себя управление освещением на объекте.

Используя автоматическую систему дистанционного управления освещением, можно в строго определенное время точечно подавать свет в обозначенные зоны на территории любых размеров

Полуавтоматические системы хорошо работают в частных домовладениях, где не требуется контролировать большое количество источников света.

Ручные варианты предусматривают дистанционное управление одним или группой осветительных приборов посредством пульта или контроллера. Установка таких модулей очень проста и не требует участия узкопрофильных специалистов.

Рассмотрим подробнее каждый из вариантов.

Вид #1 — автоматическое управляющее оборудование

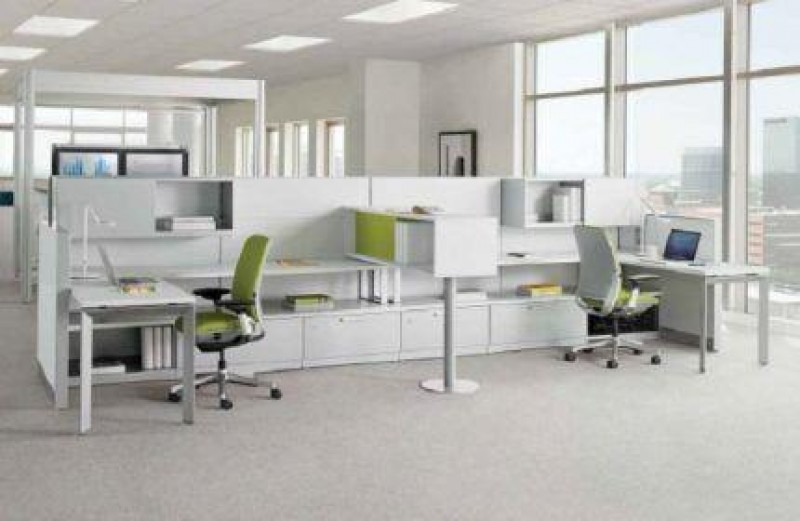

Основная задача автоматических комплексов (АСУО) – обеспечение энергоэффективного освещения в жилых и рабочих зданиях.

Программно-аппаратный комплекс не только управляет своевременной активацией и деактивацией светопотока, но и реализует прогрессивный алгоритм Daylight .

Это позволяет беспрерывно поддерживать в помещениях уровень освещенности, соответствующий общепринятым базовым нормам.

Ориентируясь на информацию датчиков, АСУО может самостоятельно понижать степень яркости искусственного светопотока, когда в комнату поступает достаточное количество дневного света. Это способствует снижению расхода электроэнергии

Дистанционные системы, предназначенные для автоматического управления осветительными приборами и элементами, делятся на два основных класса:

• локальные;
• централизованные.

Оборудование локального типа контролирует одну группу светильников. Централизованный комплекс допускает подключение к коммуникационному узлу неограниченного количества раздельно управляемых источников света.

Локальные управляющие системы . Локальные блоки управления помещаются в малогабаритные, компактные корпуса и крепятся непосредственно на светильник или ламповую колбу.

Датчики, фиксирующие сигнал, представляют собой единый электронный коммуникатор, встраивающийся в систему.

Осветительные приборы, оборудованные дополнительными датчиками, через электросеть могут обмениваться между собой текущими данными. Эта функция позволяет обеспечить освещение в определенной зоне здания даже если там находится всего один человек

Дистанционные устройства локального типа по сфере управления делятся на две группы. К первой относятся узлы контроля за определенными осветительными приборами, ко второй – комплексы, регламентирующие уровень освещения всего помещения в целом.

Централизованная автоматическая система . Основу централизованного контролирующего оборудования составляют микропроцессоры, способные единовременно регулировать полноценную работу нескольких сотен источников света.

Коммуникаторы с такой комплектацией не только руководят процессом освещения помещений, но и грамотно взаимодействуют с телефонными сетями, пожарными сигнализациями и прочими инженерными системами (охрана и безопасность, вентиляция , дымоотвод, кондиционирование и отопление).

Дополнительно комплексы централизованного типа улавливают сигналы локальных датчиков и подают управляющие импульсы на осветительные приборы, находящиеся под контролем.

Если в помещении или здании есть зоны с разным уровнем естественного освещения, система управления учитывает этот момент. Активация и деактивация светильников происходит рядами или отдельными группами, в зависимости от изменения объема света, поступающего в комнату в течение дня

Обработка и преобразование сигнальной информации совершаются внутри единого узла.

Это открывает широкие возможности для ручного управления освещением в зданиях любого масштаба и существенно упрощает внесение необходимых изменений в базовый алгоритм работы системы подачи света.

Вид #2 — полуавтоматический вариант управления

Управляющие системы полуавтоматического типа представляют собой блок с несколькими тумблерами, встраивающийся в распределительный щит.

Программируются на активацию и деактивацию освещения в определенных комнатах и зонах придомовой территории в удобное для хозяев время. Не предусматривают подключения к системе управления всех жилых помещений, рабочих построек и частей прилегающего участка.

Вид #3 — ручные девайсы для контроля освещения

Вручную дистанционно включать и выключать свет позволяют специальные пульты.

По типу сигнала они делятся на две группы:

• радиоуправляемые;
• инфракрасные (ИК).

Радиоуправляемые . Приборы на радиоволнах не засоряют эфир в процессе работы и корректно отправляют сигнал источнику света, находящемуся вне зоны непосредственной видимости.

Базовая область действия устройств составляет около 100 м, однако, этот показатель в 3-4 раза снижается при наличии в помещении или на прилегающей территории естественных препятствий.

Чтобы увеличить зону охвата радиоуправляемого пульта, можно установить дополнительные ретрансляторы. С их помощью сигнал попадет даже в самые отдаленные помещения и редко посещаемые уголки участка

Группа ИК приборов . Инфракрасное устройство работает надежно и четко передает команды, но только в зоне прямой видимости.

Имеет малый радиус воздействия и отправляет импульс на расстояние, не превышающее 12 метров при наличии мощного передатчика.

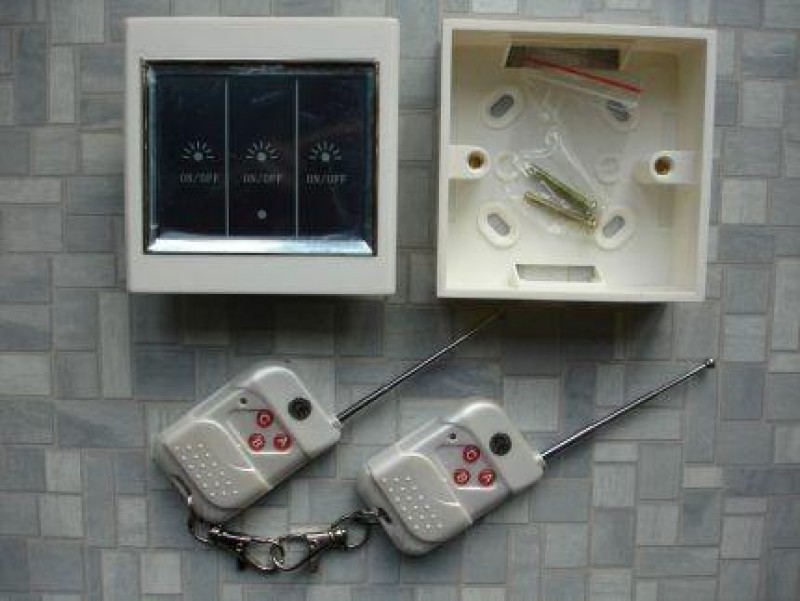

Отдельные производители комплектуют радиопульты одним или несколькими брелоками, настроенными на управление определенной группой приборов. Такой элемент удобно прикрепить к ключам от машины, чтобы не носить с собой основной пульт

На стандартных манипуляторах инфракрасного типа располагается от 5 до 7 кнопок, запрограммированных на определенное действие.

Радиоволновые устройства имеют 7-10 кнопок, способных контролировать не один прибор, а сконфигурированную группу. Например, в один клик активировать освещение на пригаражной площадке и параллельно открывать ворота для въезда автомобиля.

Оборудование для управляющего комплекса

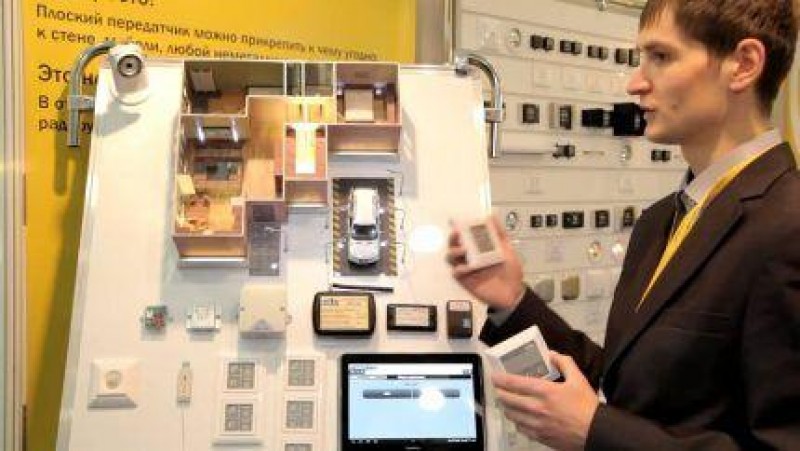

Комплекс управления освещением – это многофункциональный коммуникационный узел с широкими опциональными возможностями.

Он объединяет в единую интеллектуальную систему осветительные приборы, датчики, фотоэлементы и другие вспомогательные устройства.

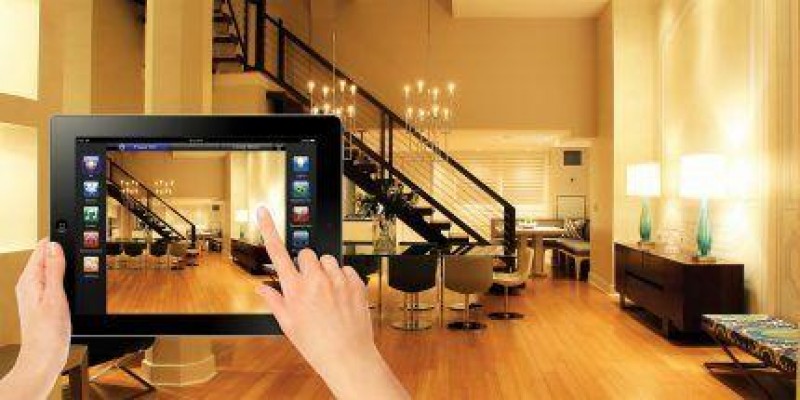

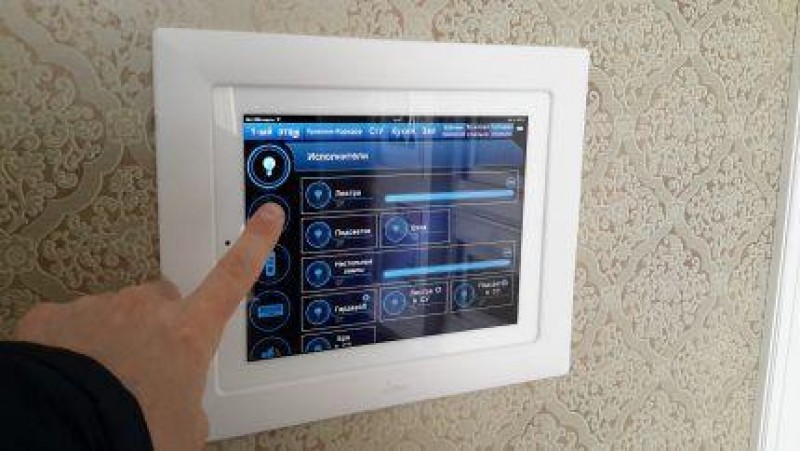

Управление системой контроля освещения осуществляется не только через сенсорный экран или дистанционный пульт, но и посредством прогрессивных мобильных приложений и веб-интерфейсов для компьютеров, смартфонов и планшетов

При необходимости сеть работает абсолютно самостоятельно в установленном режиме и постоянного участия пользователя не требует.

Дополнительно в комплексе могут присутствовать:

• автоматические выключатели с опцией самостоятельной активации и деактивации;
• диммеры , умеющие в автоматическом режиме корректировать уровень мощности светопотока в закрытых помещениях и открытых локациях;
• лампы с развернутым функционалом — автоматическое включение и выключение, повышение или понижение мощности, изменение цветовой температуры и оттенка подающегося света;
• светодиодные ленты с дополнительными опциями и управляющие контроллеры RGB-типа;
• датчики движения , света, присутствия в помещении, открытия дверей и окон;
• дистанционные выключатели .

Правильно сконфигурированное управляющее оборудование стабильно работает и корректно взаимодействует с пожарной сигнализацией, ОВК и прочими системами, имеющимися в помещении.

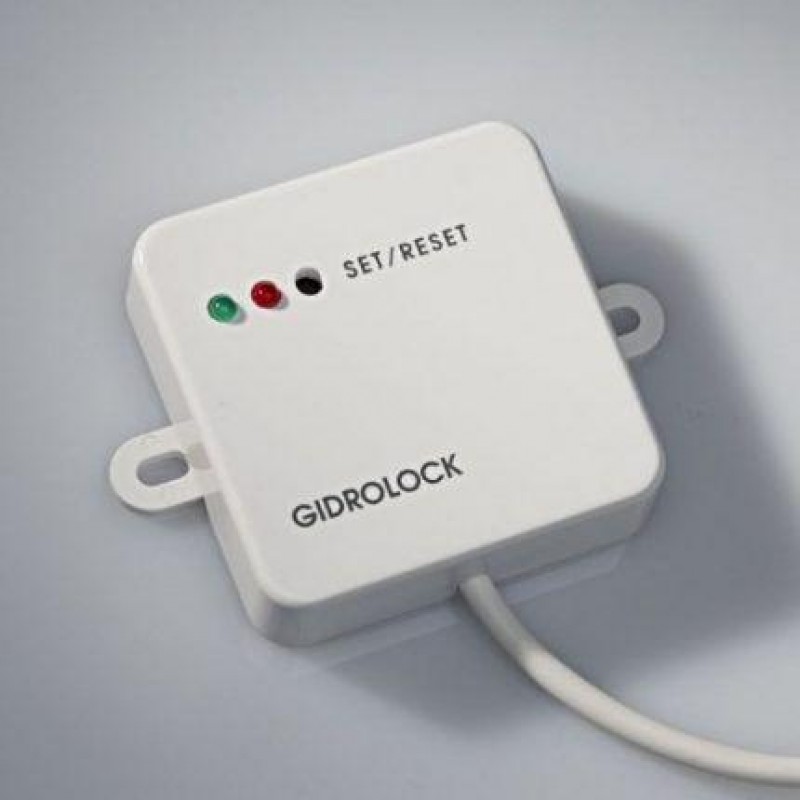

Блоки управления представляют собой коммуникационные узлы с кнопками на корпусной панели и осуществляют корректное включение и выключение осветительных приборов.

Отдельные модели контролируют интенсивность подачи светопотока и его яркость, обладают способностью получать и обрабатывать сигналы ДУ-пультов. Кнопки блока самостоятельно программируются под определенные действия.

Коммуникационный блок может не только держать под контролем включение и выключение света, но и дистанционно управлять различными автоматическими электронными системами, например, гаражными воротами или подъемом жалюзи

Контроллеры относятся к упрощенным элементам дистанционного управления осветительными сетями.

Изготовляются в настенном исполнении и обычно монтируются при входе в помещение. Удаленно активируют и деактивируют осветительные приборы согласно установленной программе.

Изначально на стандартный алгоритм функционирования модуль настраивает производитель. Вносить изменения в режим работы можно через подключаемые ЖК-дисплей и клавиатуру.

Программа начинает действовать, получая сигнал с датчиков, таймеров, пульта ДУ или посредством ручного нажатия кнопок на корпусе самого контроллера.

Контроллеры RGB-типа применяют для дистанционного управления светодиодными лентами.

Они имеют более широкий функционал и регулируют такие параметры, как:

• включение/выключение;
• яркость освещения;
• диапазон свечения.

С помощью этих управляющих элементов можно менять тональность светопотока, подстраивая его под ситуацию или настроение.

Датчики относятся к вспомогательным элементам контролирующей системы и реагируют на изменение определенных параметров.

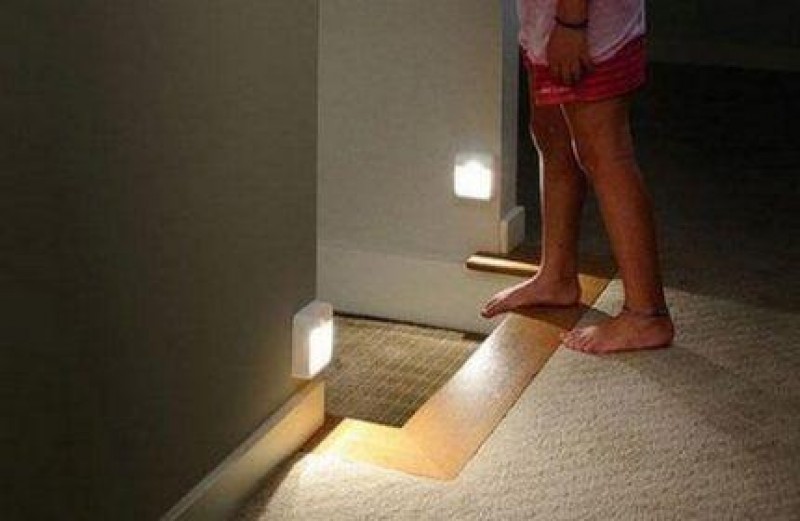

Оснастить помещение датчиками движения стоит семьям с маленькими детьми. Это гарантирует, что ребенок никогда не останется в помещении без освещения

Модули, фиксирующие движение, активируют свет, если в помещение заходит пользователь, и отключают осветительные приборы, когда комната пустует. Это дает возможность эффективно использовать энергоресурс и не платить больших денег по счетам за коммунальные платежи.

Датчики уровня освещенности наибольшую полезность проявляют в наружных системах. Они своевременно включают свет на придомовой территории, когда на улице наступают сумерки, и оперативно отключают его с восходом солнца.

Такой способ удаленного управления позволяет экономить электроэнергию и понижать эксплуатационную нагрузку на приборы уличного освещения.

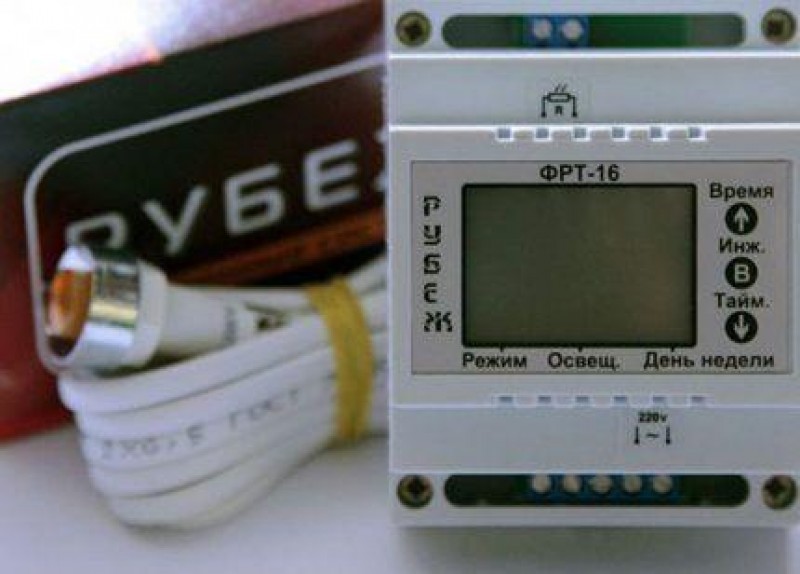

Реле времени и таймеры дают возможность управлять освещением согласно определенному графику. Необходимый интервал включения и выключения оборудования пользователь может установить самостоятельно.

О том, как подключить реле времени читайте далее .

Отдельные модели устройств оснащаются микропроцессором и подлежат программированию под конкретные задачи.

На корпусе электронных реле времени есть кнопки управления. Путем нажатия пользователь может выставить необходимый диапазон переключения режимов работы системы

Фотоэлементы контролируют естественную освещенность помещения или открытой территории.

При снижении уровня светопотока активируют искусственную подачу света и усиливают ее интенсивность по мере надобности. На внезапные яркие вспышки не реагируют и учитывают только общий фон освещенности.

Рекомендации по обустройству управления освещением

Выбор подходящих элементов для организации системы управления освещением напрямую зависит от объекта, который необходимо взять под контроль.

Покупать составляющие компоненты необходимо только в специализированных магазинах, отдавая предпочтение изделиям торговых марок и брендов, хорошо зарекомендовавших себя на рынке.

Тонкости организации системы управления в квартире

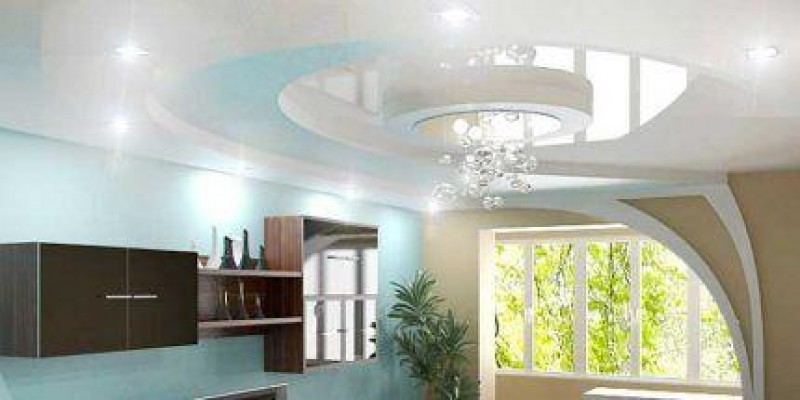

Для стандартной городской квартиры монтаж системы целесообразен при наличии многоярусного внутреннего освещения.

К управляющему блоку подключаются люстра, настенные бра, потолочные светильники и прочие источники света, имеющиеся в комнате. Полная или частичная активация/деактивация осветительных приборов осуществляется через пульт ДУ-типа.

В жилых комнатах квартиры при помощи пульта ДУ можно менять интенсивность освещения и осуществлять точечную подсветку определенных зон или интерьерных элементов

В санитарных помещениях разумнее установить датчики движения. Тогда свет в этих помещениях включится только в момент посещения, а выключится через 1 минуту после ухода пользователя.

Советы для владельцев коттеджей

Небольшой частный дом с минимальной прилегающей территорией стоит оборудовать полуавтоматической системой управления освещением. Больших затрат это не потребует, но повысит комфортность проживания.

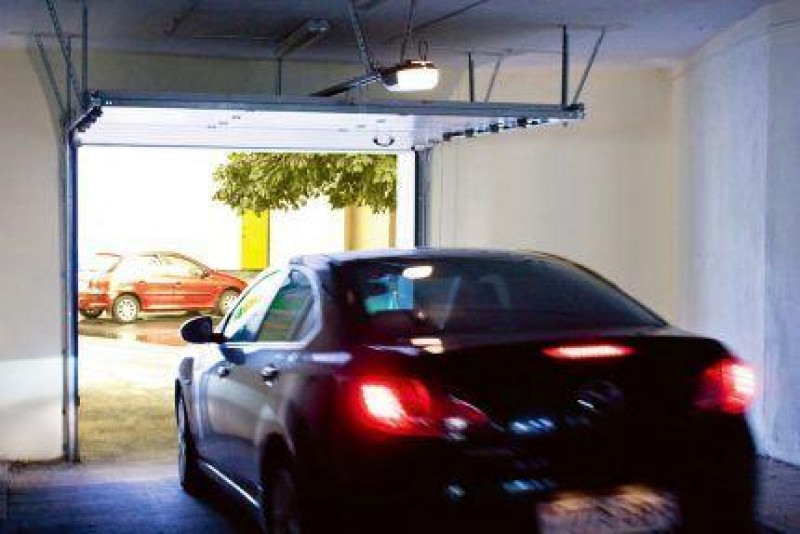

К модулю можно подключить прожектор над входными воротами, фонари вдоль дорожки к дому, светильники в прихожей и гостиной.

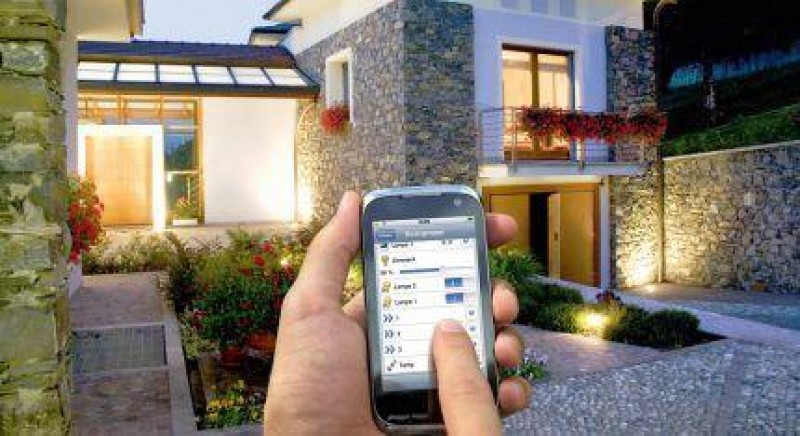

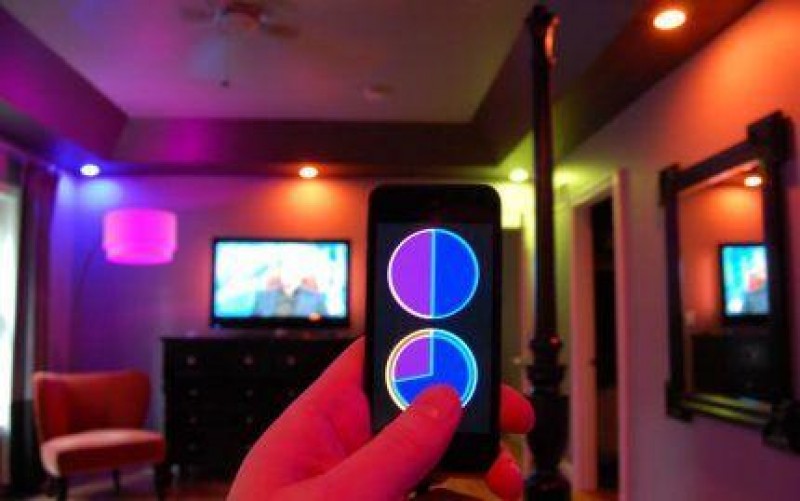

Дистанционное управление системой освещения в частном доме доступно через мобильный телефон. Для этого нужно установить специальное приложение с клиентским интерфейсом

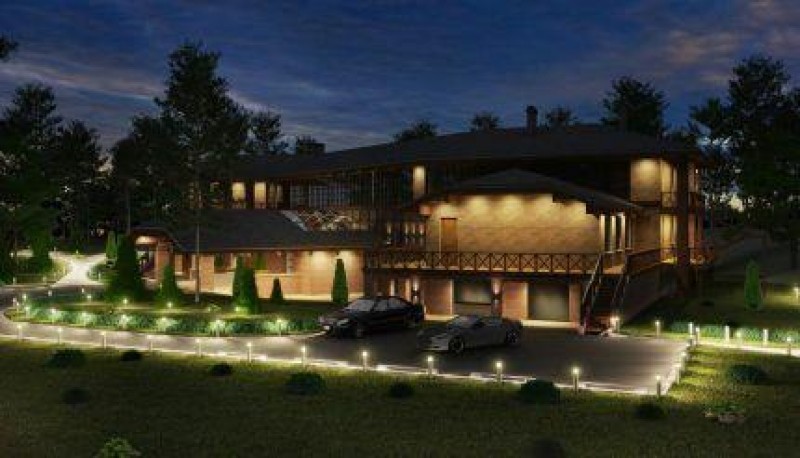

В крупногабаритных коттеджах с обширной придомовой территорией наиболее эффективно проявляют себя автоматические системы дистанционного управления, включающие в себя не только базовые компоненты, но и дополнительные датчики, таймеры, диммеры и контроллеры.

Наличие таких элементов позволяет контролировать каждый аспект освещения не только внутри помещения, но и на всем прилегающем участке.

Основные преимущества управляющих систем

Изначально возможность дистанционно контролировать освещение была доступна только в дорогих и прогрессивных системах «умный дом» . Сейчас ситуация изменилась и функцию начали внедрять в более простые управляющие комплексы и блоки.

Один из основных плюсов системы управления – возможность контролировать группы приборов или отдельные источники света из единого клиентского интерфейса

У дистанционного оборудования много полезных качеств и достоинств.

Среди  главных преимуществ следующие важные позиции:

• Обеспечение безопасности помещения при отсутствии хозяев . Управление системой доступно через любой современный гаджет с выходом в интернет. Владельцы недвижимости, отправившись в командировку или отпуск, могут запрограммировать автоматическое включение/выключение света, имитирующее присутствие жильцов в доме или квартире.
• Экономия средств и материалов при монтаже . Для установки самой простой дистанционной управляющей системы не требуется покупать кабель, нанимать рабочих для штробирования стен и тратить дополнительные средства в будущем на замену проводов.
• Независимость от перепадов напряжения и аварийных отключений электроэнергии. Во многих прогрессивных управляющих комплексах шкаф, автомат и сенсорный выключатель с пультом контактируют через радиоволны и наличия энергоресурса в сети не требуют.
• Финансовая целесообразность . Блоки дистанционного управления позволяют максимально эффективно использовать электроэнергию и освещать в каждый конкретный момент только нужные объекты, помещения и территории. При таком подходе КПД осветительной системы повышается, а потребление энергоресурса падает без ущерба для комфорта хозяев недвижимости.

Эти параметры делают системы актуальным и востребованным техническим решением для дистанционного управления осветительным оборудованием.

Правила самостоятельного монтажа

Локальные и централизованные системы ДУ интегрируются в имеющуюся на объекте электрическую проводку. Запитка цепей рабочим ресурсом от линий, подающих электроэнергию для осветительных приборов, в этом случае допускается.

Роль размыкателей токовой цепи играют выключатели, реагирующие на поступление сигнала.

«Навороченные» управляющие модули имеют расширенный функционал и обладают способностью изменять внутренние сетевые показатели, отключать отдельные зоны от освещения и оставлять подсветку оптимального уровня только в тех помещениях, где в конкретный момент это целесообразно.

Все элементы, необходимые для самостоятельного обустройства системы управления освещением на расстоянии, можно приобрести в специализированных магазинах или заказать по интернету

Самостоятельная установка ДУ-комплекса в домашних условиях допустима.

Но для этого требуется соблюсти основные правила пожарной безопасности и проделать следующее шаги в указанной последовательности:

Обесточить проводку в помещении через щиток и установить табличку с предупреждением о ведущихся работах.

Аккуратно при помощи профильного инструмента демонтировать устаревшие кнопочные выключатели.

На освободившихся местах расположить многофункциональные электронные устройства, оснащенные приемником, декодером сигнала и размыкателем.

Надежно изолировать область контактов между сетевыми проводами и рабочей платой блока дистанционного управления.

Активировать подачу электрического тока и внимательно протестировать все элементы управляющей системы на исправность и работоспособность.

Если неполадок не выявлено, приступить к эксплуатации.

При отсутствии практического опыта работы с электрическими устройствами, не стоит браться за дело самостоятельно. Лучше воспользоваться услугами профессионалов и поручить им установку управляющего оборудования.

Как управлять внутренним освещением в квартире с помощью пульта дистанционного контроля.

Управление освещением в жилых помещениях посредством реле.

Прогрессивная система управления внутренним и наружным освещением обеспечивает возможность контроля всех параметров светопотока. Для обычных городских квартир лучше всего подходит устройство с пультом дистанционного управления.

На крупных объектах и в больших коттеджах с масштабной прилегающей территорией максимальную эффективность демонстрирует автоматический комплекс. Первый вариант оборудования (с пультом) легко монтируется самостоятельно.

Для установки второго требуются специфические знания и узкопрофильный опыт. Работу такого уровня лучше всего доверить профессиональным инженерам-электрикам.
