Виды и характеристики пластиковых канализационных люков

Популярные разновидности

Чугунные

Если с основными параметрами и типологией мы разобрались, давайте более подробно остановимся на классификации по материалам.

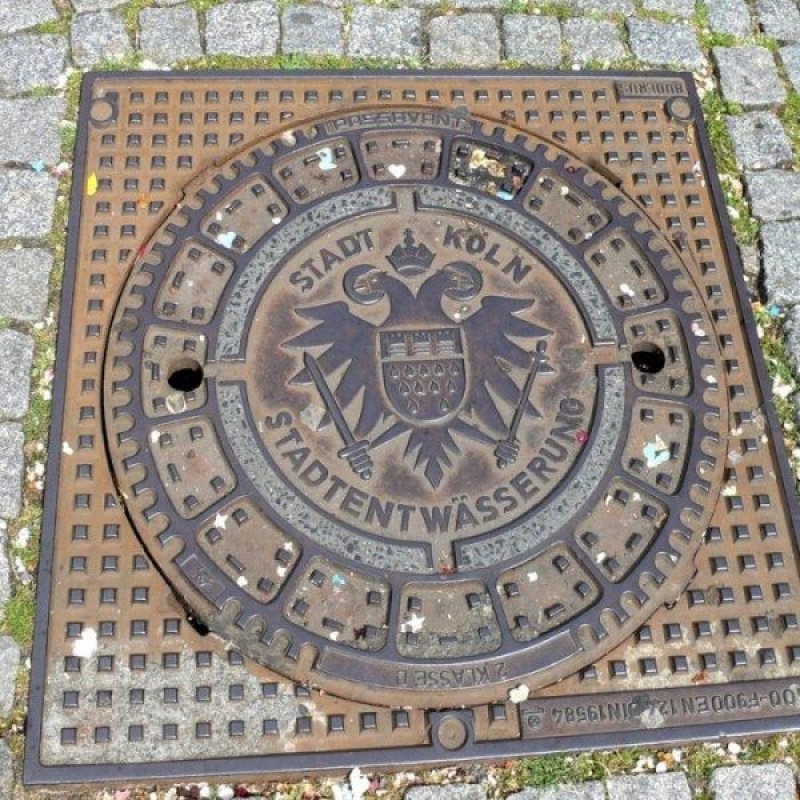

Первое место по популярности будут занимать, естественно, люки из чугуна:

И горловины, и крышки производятся литьевым методом. Для изготовления корпусов берут материал СЧ15 и прочнее, а крышки отливают из чугуна марки не ниже СЧ45.

• В некоторых случаях стык между крышкой и горловиной дополнительно герметизируется резиновой прокладкой. Для этого используется плотная резина, способная длительное время пребывать в сжатом состоянии без потери эластичности.
• Срок службы подобных конструкций практически не ограничен. В Европе можно найти изделия, исправно выполняющие свои функции более ста лет: внешне они если и отличаются от новых, то только стертыми гранями.

Для чугуна характерны минимальные температурные деформации, потому дорожное полотно вокруг горловины не разрушается.

Что касается минусов, то они таковы:

• Из-за высокой массы установка канализационного люка требует привлечения к работе помощников, а иногда и использования дополнительных приспособлений.
• Цена изделия также весьма существенна, что, впрочем, частично компенсируется сроком службы.
• Но главное – крышки люков систематически воруют, что делает нерациональным их монтаж на неохраняемой территории.

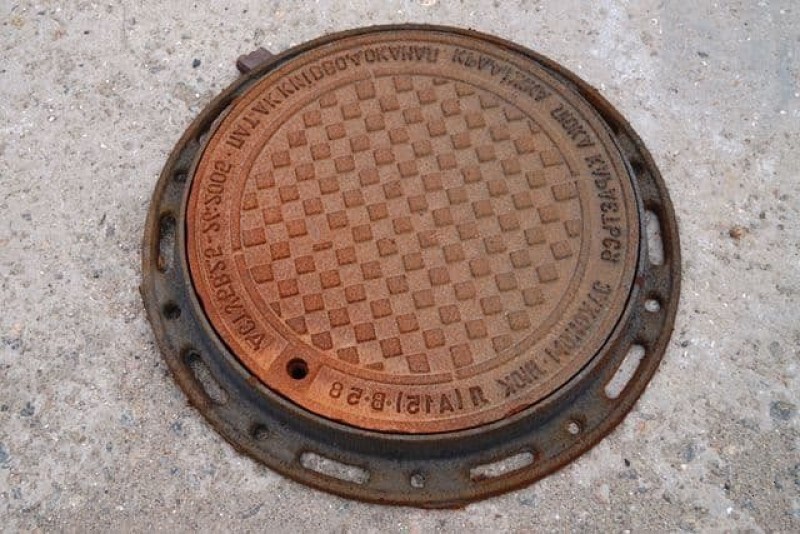

Фото еще одной модели «под старину»

Полимерные

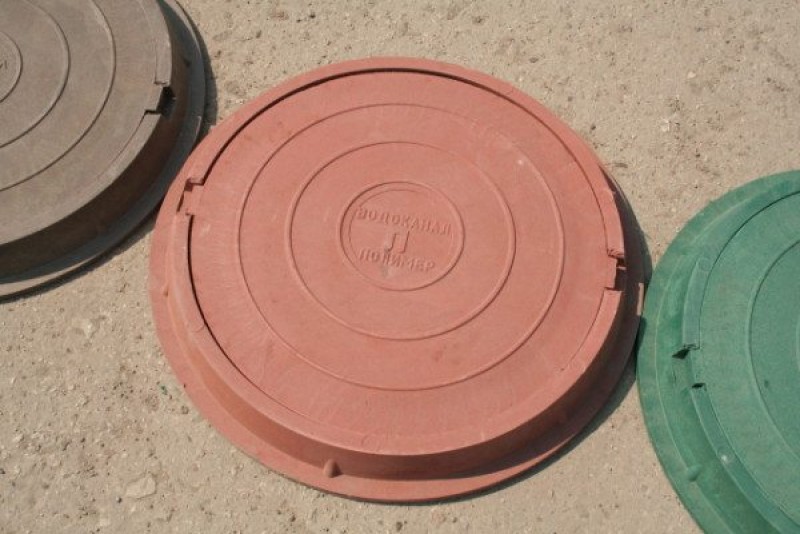

В последнее время для установки на пешеходных дорожках и в зоне зеленых насаждений вместо чугунных люков используют конструкции из пластика и композитов:

Канализационный полимерный люк обычно делают на основе кварцевого песка, цемента и расплавленной пластмассы. Смесь нагревают до 300 0 С и помещают в специальную форму под пресс.
Для придания изделию нужного оттенка в состав сырья вводят зеленые, коричневые или оранжевые пигменты

Это позволяет либо сделать люк максимально незаметным, либо, наоборот, привлечь к нему внимание во избежание травм.
В результате получается достаточно легкая (до 45-50 кг) конструкция, которая в зависимости от внутренней структуры выдерживает от 3 до 15 тонн.

Детали из полимерцемента

• Подобные детали довольно легко монтируются своими руками, просто открываются и закрываются. Кроме того, их крышки канализационных люков не представляют интереса для «охотников за цветным металлом», а сам корпус является весьма вандалоустойчивым.
• Среди других плюсов можно отметить значительную герметичность, которая обеспечивается точным соблюдением размеров при прессовке, а также тот факт, что зимой крышка не примерзает к горловине даже при очень низких температурах.

Ну и цена у таких изделий несравнима с чугунными, потому для частного строительства в последнее время выбирают в основном их.

Конструкции из других материалов

Наряду с литыми и полимерными моделями в продаже можно найти и другие люки:

Пластиковые (чаще всего поливинилхлоридные). Производятся литьевым методом, часто снабжаются композитной или стальной арматурой. Благодаря высокой эластичности неплохо справляются с пешеходными нагрузками, но на морозе становятся весьма хрупкими.

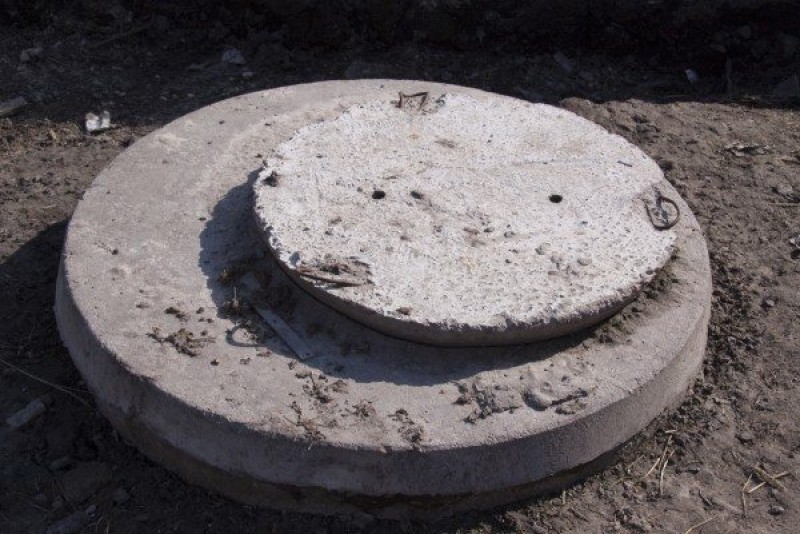

Временная конструкция из бетона. Зато не украдут!

• Основные недостатки бетонных люков – практически полное отсутствие герметичности (крышку сложно плотно подогнать к горловине) и непривлекательный внешний вид.
• Стальные – легче чугунных, но отличаются меньшей прочностью. Чаще всего снабжаются замками и монтируются в тех местах, где необходимо гарантировано заблокировать доступ посторонних к канализации.

Как выбрать полимерный люк?

При выборе полимерной крышки на люк нужно обращать внимание на технические характеристики изделия, а именно на следующие параметры:

• вес изделия;
• номинальная нагрузка;
• тип изделия.

Класс нагрузки является очень важной характеристикой, так как от этого показателя будет зависеть то обстоятельство, в каком месте можно будет установить крышку. Понятно, что для установки на газоне на частном участке или в пешеходной зоне, нужны изделия с меньшим классом нагрузки. А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным

Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л»

А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным. Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л».

Такая крышка способна выдержать нагрузку весом в 1,5 тонны. Если же колодец монтируется в зоне проезда, то нужно выбирать средний или тяжелый класс номинальной нагрузки, способные выдержать вес 15 и 25 тонн соответственно.

Правила установки чугунных люков

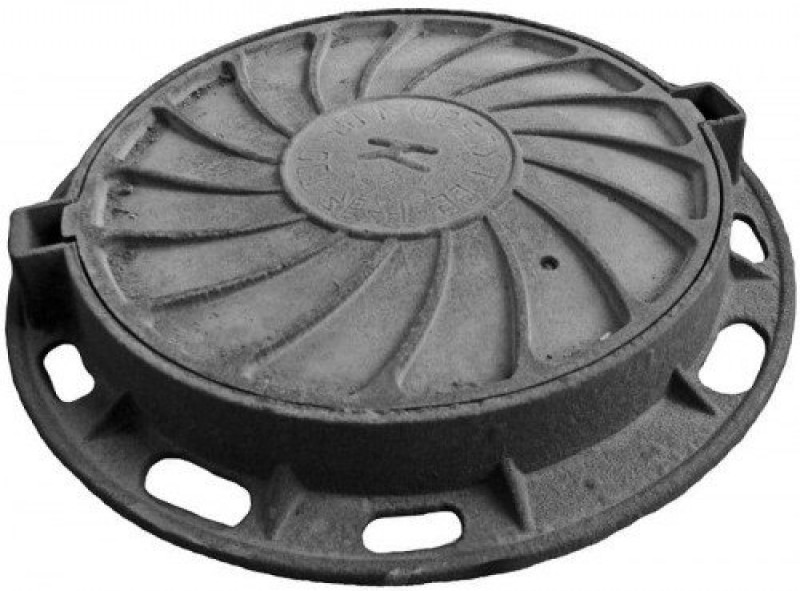

Как выглядит чугунных люк

Устройство колодцев для установки чугунных люков

Конструкция канализационного колодца включает в себя:

1. Пространство для монтажа, ремонта и проверки состояния трубопровода
2. Шахту для спуска рабочих к техническим коридорам.
3. Чугунный водопроводный люк, закрывающий и открывающий доступ к шахте.

Высота технических коридоров зависит от назначения используемых коммуникаций и их типа и обычно составляет 1,8 метров. Размеры помещений рассчитываются по определённым нормам для различных систем трубопроводов, отметки глубины определяются по расположению сооружения.

Шахта, ведущая в технические помещения, начинается на поверхности, она оборудована лестницей, имеет круглую форму и производится из бетонных материалов или кирпичной кладки.

Люк дренажный чугунный 4-х ушковый — используется в ливневой канализации и включает в себя две крышки: вверху тяжёлая для защиты системы, под ней более лёгкая с затворными механизмами, закрывающая доступ к канализации посторонних лиц и хищение имущества. Крышки применяются в различных типах коммуникаций — газопроводах, водопроводах, теплотрассах и т.д.

Чугунные люки с запорным устройством

чугунный люк с запорным устройством

В конструкциях люков часто применяются замковые механизмы, которые предотвращают случаи кражи чугунных крышек и изолируют доступ к коммуникациям и канализации посторонних людей, а также надёжно закрепляют конструкцию и не допускают случаи расшатывания и открывания люка под действием давления и вибрации, оказываемых потоком автомобильного транспорта и разрушающих основание колодца.

Замковые механизмы для люков имеют несколько типов выпускаемых производителем:

1. Замок с секретом имеющий флажковое соединение составных частей конструкции.
2. Замок соединяющий крышку и основу болтом с резьбой.
3. Механизм, запирающий крышку с помощью нескольких стальных штырей, блокирующие доступ к колодцу при закрытии крышки.
4. Замок с распорками, которые закрепляются в отверстиях при совмещении с ними во время закрытия колодца.

Функции и назначение

Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.

По своему назначению они делятся на:

• Легкие, с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
• Тяжелые, с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
• Сверхтяжелые, с максимальным на него давлением до 60 т. Сфера применения – аэродромы.

Область применения

Полимерные люки широко используются в промышленном, коммунальном и индивидуальном строительстве, в бытовом хозяйстве, основные сферы применения:

Подземные коммуникации. По пути следования теплотрасс, газовых, канализационных, водопроводных, электрических и телекоммуникационных магистралей, всегда устанавливают технические колодцы для проведения осмотров и ремонтно-профилактических работ, размещения контрольно-измерительного оборудования, хранения комплектующих. Во всех приведенных случаях для защиты и удобного доступа колодцы закрывают полимерными люками, часто имеющими специальные замки для предотвращения несанкционированного проникновения.

Частные сооружения. В бытовом хозяйстве для организации индивидуального водоснабжения используют колодцы или скважины, часто размещаемые в подземных кессонных камерах. Многие кессоны заводского изготовления имеют готовые лазы из пластика, обеспечивающие защиту и доступ во внутреннее пространство, иногда монтируют подобные подземные камеры своими руками, устанавливая сверху полимерные канализационные люки. Аналогичными люками в индивидуальном хозяйстве оснащают расположенные на участке самодельные погреба, ямы для септиков, возведенные колодцы в местах подключения (врезки) к централизованному водопроводу, канализации и газовой магистрали.

Монтаж канализационного люка

Любой канализационный люк состоит из опалубки и крышки.

Части канализационного люка

Установка канализационных люков сводится к правильной установке опалубки (второе название – обечайка). Для этого выполняют следующие шаги:

1. требуется обеспечить полный доступ к последнему кольцу колодца. Большинство люков устанавливается вровень с окружающей поверхностью. Нарушить это правило можно на газонах, клумбах, то есть в местах, где люк не мешает свободному движению пешеходов и транспорта. Чтобы обеспечить доступ к верхнему колодезному кольцу нередко требуется выемка грунта или снятие асфальтового (плиточного) покрытия;

Выемка асфальта для установки люка

1. на верхнее кольцо колодца устанавливается и закрепляется опалубка. Обечайка должна быть выставлена строго по уровню. В противном случае воды с газона или иного покрытия будут попадать в колодец, что не допустимо. Опалубка закрепляется металлическими или каменными элементами. Пластмассовые канализационные люки в опалубке имеют специальные отверстия для наилучшего крепления. Чугунные люки такими приспособлениями не комплектуются;

Крепление опалубки

1. производится заливка опалубки цементным раствором. Чтобы смесь не попала внутрь колодца, придумано простое приспособление. В верхнее кольцо колодца устанавливается и максимально накачивается автомобильная камера. Такое устройство плотно прилегает к колодезному кольцу и не позволяет цементному раствору проникать внутрь;

Заливка опалубки

1. После полного высыхания раствора камеру можно вынуть и приступить к установке крышки люка.

Большинство современных люков оснащены крышками, которые вставляются в специальные пазы, поэтому подробно останавливаться, как вставить крышку в паз не имеет смысла.

Монтаж канализационного люка, установленного с выступом из поверхностного слоя, считается полностью завершенным после обустройства вокруг него отмостки. Данное приспособление рекомендуется обустраивать на расстоянии 1 – 1,5 м вокруг крышки люка.

Канализационный люк с обустроенной отмосткой

Чтобы сделать отмостку, надо:

1. снять верхний слой грунт вокруг канализационного люка на необходимом расстоянии;

При снятии грунта следует учесть то, что отмостка должна быть выполнена с небольшим естественным уклоном в сторону, противоположную колодцу.

1. на дне подготовленной ямы выкладывается и утрамбовывается песчаное основание;
2. оставшееся расстояние заливается прочным бетоном.

https://youtube.com/watch?v=kM8lMzNHxeI

Декорируем крышку

После завершения монтажа автономной канализации большинство хозяев задумываются над тем, как украсить свой участок и замаскировать крышки канализационных люков. Нужно ли декорировать канализационное оборудование?

Ответ на этот вопрос хозяева должны дать самостоятельно. В принципе, современные крышки выглядят довольно эстетично, однако, при желании их можно сделать еще красивее.

Декор можно купить или изготовить своими руками. Выбирать варианты декора нужно с учетом основного стиля ландшафтного дизайна. Кроме того, при выборе варианта нужно учитывать, что декор обязательно должен быть мобильным. При необходимости выполнить обслуживание септика или проверить его работу, декор не должен создавать препятствий для открывания люка.

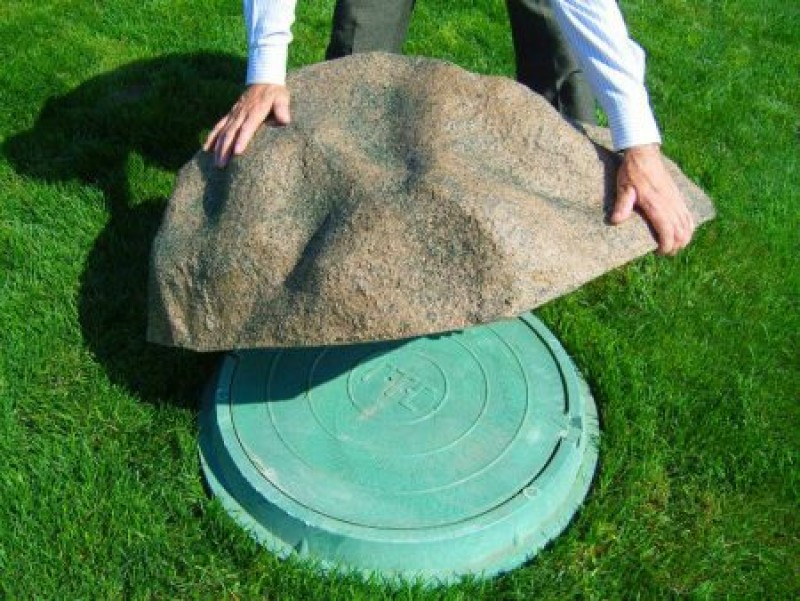

Валуны

Одним из наиболее простых вариантов декора является искусственный камень. Это полые внутри конструкции, которые выглядят весьма внушительно. Но поскольку искусственный камень имеет относительно небольшой вес, то декор можно будет достаточно легко установить.

При необходимости провести обслуживание септика, искусственный камень можно будет легко снять и на время отставить в сторону. Преимущества этого варианта декора:

• искусственный камень привлекательно выглядит и долго сохраняет свои декоративные свойства;
• искусственный камень не боится «капризов» погоды, ему не страшны ни дождь, ни мороз, ни ветер;
• искусственный камень может иметь разные формы, можно выбрать простой фальш валун или имитацию альпийской горки. Иногда искусственный камень изготавливают в виде купола, верхнюю крышку которого украшают различные скульптурные композиции. Можно также выбрать искусственный камень, внешний вид которого напоминает пень спиленного дерева.

Клумбы

Можно не покупать декоративный элемент, а декорировать место установки септика своими руками. Одним из простых и эстетически привлекательных вариантов является сооружение мобильной клумбы. Сделать такие передвижные клумбы можно из различных материалов. Самый простой вариант – клумба из старой покрышки. Необходимо:

• выбрать автошину необходимого диаметра;
• срезать с одной стороны боковые части;
• с другой стороны необходимо приделать дно, для изготовления дна можно выбрать любой подходящий, но достаточно прочный материал, так как он должен выдержат нагрузку, оказываемую насыпанным внутрь покрышки грунтом;
• чтобы сделать нашу импровизированную клумбу более привлекательной, боковые части можно покрасит в любой цвет, либо декорировать мелкой галькой, каменной крошкой, ракушками. Для осуществления последнего варианта декора используют клей;
• при желании можно сделать двухъярусную клумбу, используя шины разного диаметра;
• готовую клумбу заполняют грунтом и высаживают в нее цветы или декоративные растения.

Садовые фигурки

Сегодня в магазинах для дачников можно увидеть самые разнообразные садовые фигурки, которыми можно декорировать крышки септиков. Поскольку в частных домах, как правило, используют двух- или трехкамерные септики, то и декорировать приходится два или три люка. Используя садовые фигурки, можно создать самые разнообразные композиции.

Изготавливают декоративные фигурки из полимерных материалов, поэтому они стойко переносят любые внешние погодные воздействия, сохраняя свой привлекательный внешний вид.

Итак, крышка, устанавливаемая на горловину септика – это необходимый элемент автономной канализации. Наличие этого элемента обеспечивает безопасность эксплуатации септика, а также дает возможность при необходимости провести обслуживание очистной установки. Если хозяева считают, что крышки очистных установок портят внешний вид их участка, то они могут выбрать вариант декоративного оформления. Варианты декора могут быть разнообразные, можно купить готовые украшения или изготовить их самостоятельно.

Плюсы полимерно-песчаных люков

По сравнению с аналогами из чугуна, канализационные пластиковые люки обладают следующими преимуществами:

Малый вес. В зависимости от модификации масса изделий составляет 15 — 80 кг, что позволяет устанавливать их без привлечения специальной техники и больших людских ресурсов, вес ниже чугунных более, чем в 2 раза.

Низкая стоимость. Цена легкого люка типа Л, рассчитанного на наружный вес до 1500 кг, составляет около 10 у.е., если рассматривать чугунный люк такой же категории, то его стоимость будет в 5 раз выше (около 50 у.е.).

Защита от вандалов. При похищении сданный пластик не принесет большой выгоды по сравнению с тяжелым чугуном, поэтому воровать полимерпесчаный люк не имеет смысла. А если учесть, что многие изделия имеют запорный замок для защиты, то кража помимо ее бессмысленности становится еще и трудоемкой.

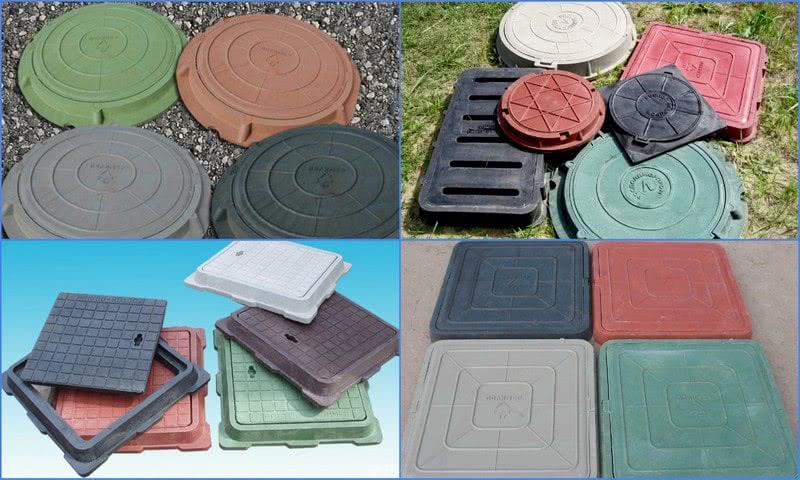

Рис. 6 Варианты дизайна и окраски ППЛ

Декоративность. Полимерпесчаные люки, в отличие от чугунных, выпускают различных цветов, а так как краситель из оксида железа входит в состав материала изготовления, он не выгорает на солнце. Благодаря этому, зеленый газонный вариант сливается с ландшафтом, черный незаметно смотрится на асфальте, а коричневый, красный или серый отлично подойдут к популярным цветам тротуарной плитки. Различный рисунок поверхности изделий, разнообразие форм (прямоугольная и квадратная) в более высокой степени удовлетворяют эстетическим вкусом потребителя, чем обычный чугунный люк.

Химическая устойчивость. Полимер не подвержен воздействию большинства агрессивных химических веществ, коррозии, поэтому не ржавеет от воздействия влаги и соответственно не меняет свой цвет, как чугун.

Высокие физические параметры. Полимерно-песчаный композитный люк обладает низкой теплопроводностью, поэтому его установка в колодцы облегчает проведение любых видов работ в зимнее время, препятствует промерзанию скважинных и колодезных источников воды в кессонных камерах. Материал устойчив к температурным перепадам в широком диапазоне, выдерживает воздействие окружающей среды интервале от -60 до + 60 °С, является диэлектриком, не проводящим электричество, что делает его безопасным при работе с силовым электрооборудованием.

Высокий срок службы. Эксплуатационный период эксплуатации полимерпесчаных изделий в зависимости от технологии изготовления колеблется в диапазоне от 20 до 50 лет.

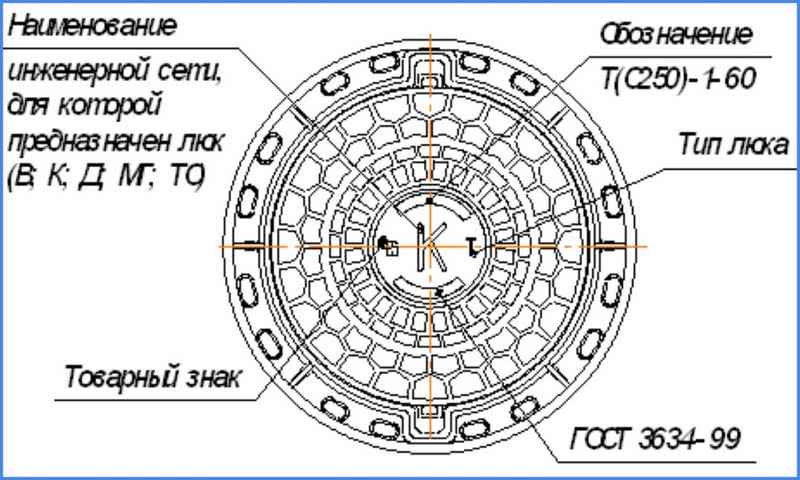

Рис. 7 Маркировка по ГОСТ 3634-99

Область применения и безопасность

подземных коммуникаций

Канализационные люки различаются по конструкции, типу проходящих под ними коммуникаций (сточная, ливневая, кабельная, трубопроводная канализация) и материалу изготовления.

Область применения канализационных люков обозначается маркировкой. Самые известные — В, ГВ (городской водопровод), ПГ (пожарный гидрант), К (канализация), Т (телефонная сеть) и т. д.

Также часто встречается схематическое обозначение. Молния — электротехническая сеть, телефон — соответственно, сеть телефонная.

Большинство люков имеют отверстие для открывания с помощью крюка. Если такого отверстия нет, то сверху на крышку приваривается ручка, которую после открытия срезают.

Отверстия допускаются в канализационных, водопроводных, ливневых люках. Люки электрических сетей, телефонной связи выпускаются без отверстий.

Из-за частых краж, канализационные люки часто заливаются бетонным раствором или закрываются дополнительно пластиковыми крышками, устанавливаются замки, в основном на телефонных коммуникациях. В последнее время, современные люки выпускаются с петлями наподобие дверных. Их открыть практически невозможно.

Канализации кабельных коммуникаций имеют сразу две крышки — защитная и запорная, которая имеет замок и находится под защитной.

Канализационные системы выполняют все необходимые функции для поддержания комфортной жизни. Но одного контроля и ремонта недостаточно. Открытые люки несут в себе большую опасность. Они становятся причиной аварий и даже смертей. Поэтому при обнаружении открытого люка необходимо установить ограждение, а место обозначить флажками. Если такой возможности нет, то можно ограничиться высокой палкой вставленной в люк.

Самыми опасными считаются ливневые и водопроводные канализации. Они очень глубокие (6 метров) и, как правило, с торчащей арматурой внутри.

Согласно статистике, самый высокий процент травматизма встречается среди детей

Очень важно объяснить ребенку насколько опасны игры возле и на канализационных люках

Если возникает необходимость спуска рабочих в колодец, необходимо соблюсти все меры безопасности. Во-первых, с помощью лампы нужно проверить колодец на наличие газа. Если есть сероводород или метан, то свет от лампы уменьшится. Пары бензина меняют цвет на синий. Угольная кислота свет гасит. Все легкие газы удаляют с помощью проветривания. Удаление тяжелых газов требует использования специального оборудования.

При спуске в колодец, рабочий должен иметь все необходимое снаряжение. Запрещается курить возле открытой канализации и зажигать огонь. Работать разрешается только в маске и не более 10 минут без перерыва.

Монтаж

Установка разных видов полимерных изделий тоже имеет свои особенности. Так, люк полимерно-песчаный легкого типа монтируется на глубину 25-45 мм, а конструкции средней тяжести — на 60 мм. Сильнее всех углубляются тяжелые люки — их монтируют на 85 мм ниже уровня земли.

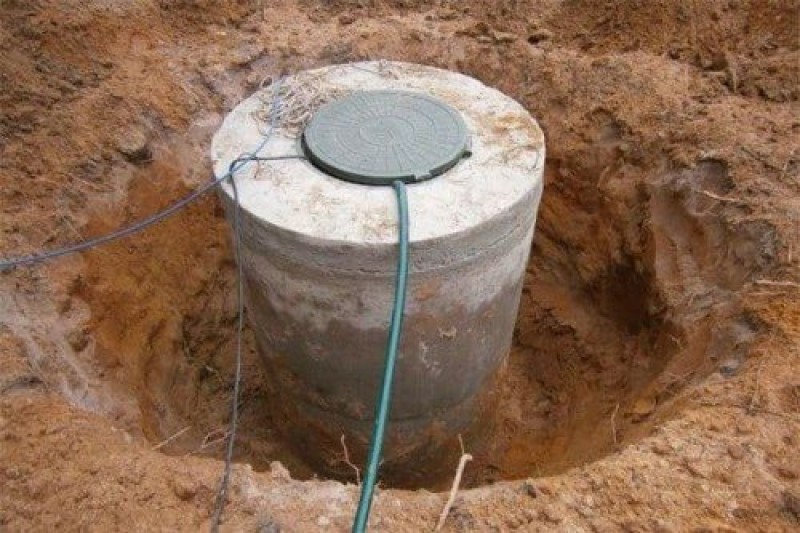

Процесс установки полимерной конструкции начинается с монтажа кольца (на бетонное перекрытие). Его заливают цементным раствором и оставляют до полного высыхания. Далее мастер устанавливает саму крышку люка.

Вокруг колодца (с небольшим уклоном) обустраивается отмостка. Она нужна для предотвращения проникновения влаги внутрь коллектора. обычно варьируется в пределах от 1 до 1,5 метра. Значительно облегчить процесс монтажа люка можно, купив изделие со специальными пазами для креплений.

« Высококлассные изделия под любые задачи»

Наша компания предлагает вашему вниманию полимерно-песчаные люки собственного производства с различными эксплуатационными и техническими характеристиками. Выставленный на продажу ассортимент формирует перспективу продуманного выбора полимерного люка для колодца в соответствии с дальнейшими условиями использования.

Сегодня вы можете купить полимерные люки для колодцев следующих модификаций:

Люк полимерный — Тип Л

Характеристики
Диаметр обоймы	750 мм.
Толщина крышки	40 мм.
Диаметр крышки	630 мм.
Высота обоймы	115 мм.
Масса изделия	30 кг.
3 т.
Стоимость (розница)	800 руб./шт.
Люк полимерный цена (оптовая)	600 руб./шт.

Лёгкий полимерпесчаный люк (Л). Данная модель предназначена для применения в качестве крышки колодцев различного типа, расположенных вне транспортных магистралей и дорожных участков с повышенной нагрузкой. Основная область использования полимерных люков этого типа – это ландшафтные периметры и придомовые территории.

Люк полимерный — Тип С

Характеристики — полимерно песчаного люка
Диаметр обоймы	750 мм.
Толщина крышки	40 мм.
Диаметр крышки	630 мм.
Высота обоймы	115 мм.
Масса изделия	40 кг.
6 т.
Стоимость (розница)	900 руб./шт.
люк полимерный цена — оптовая	650 руб./шт.

Полимерный люк среднего типа (С).

Эта популярная категория колодезных люков способна выдерживать весовые нагрузки до 6 тонн. Соответственно такие изделия можно использовать на дорогах со средней транспортной нагрузкой и в любых пешеходных зонах.

Люк полимерный — Тип Т

Характеристики — люк полимерный
Диаметр обоймы	750 мм.
Толщина крышки	40 мм.
Диаметр крышки	630 мм.
Высота обоймы	115 мм.
Масса изделия	46 кг.
15 т.
Стоимость (розница)	1000 руб./шт.
люк полимерный цена — опт	700 руб./шт.

Тяжёлый люк колодца полимерный (Т). Данная разновидность (нагрузка до 12 тонн) предназначена для использования без каких-либо существенных ограничений, включая установку на городских дорогах, автозаправках и других объектах со средней транспортной проходимостью за исключением скоростных автострад и магистралей.
