Загрузка форматных файлов на тахеометр Leica FlexLine TS06/09 с помощью USB flash накопителя

В тахеометрах Leica FlexLine стандартными форматами для скачивания данных являются:
DXF, LandXML, IDEX, GSI. Бывают случаи, когда нужны дополнительные форматы такие как: SDR, TXT, RAW, GTS-6 или Log file в котором будет отчет по всем произведенным действиям.

Для того чтобы подгрузить форматные файлы в прибор Вам необходимо:

1. На USB флешку, в папку «Formats» скопировать файл требуемого формата, например, для SDR файл «TS_SDR22.frt»

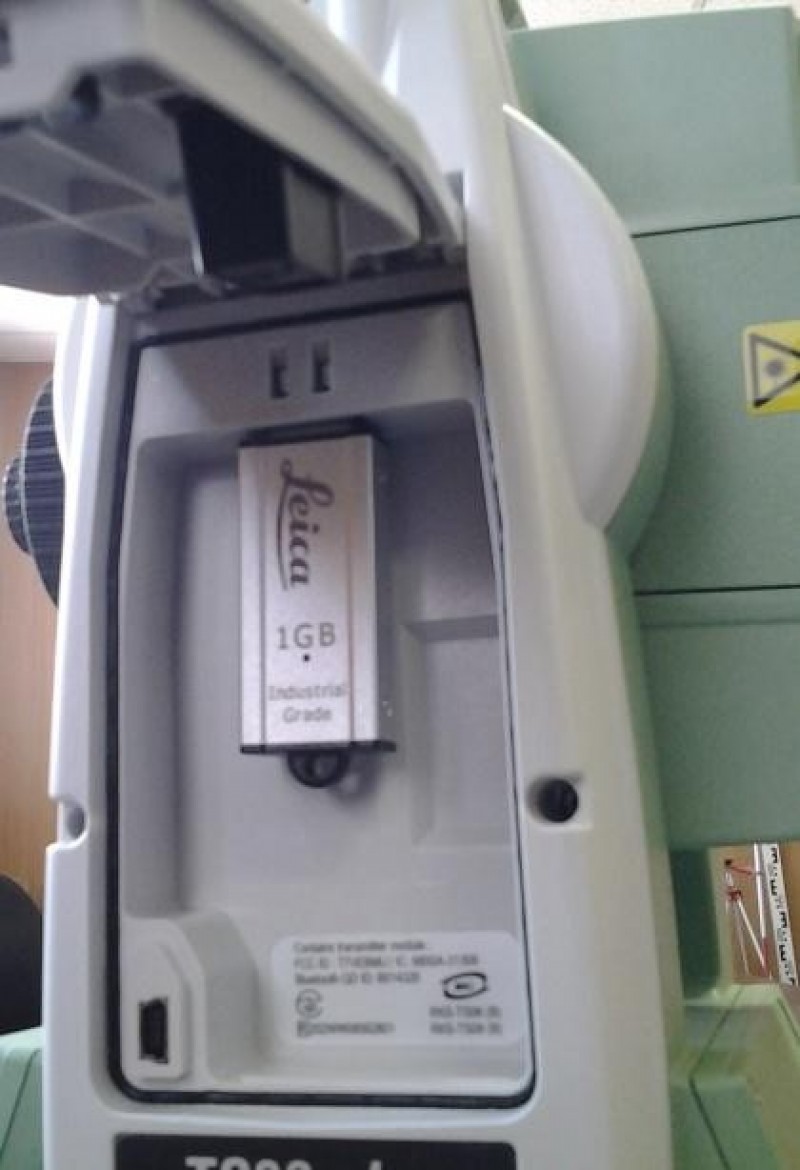

2. Вставить USB носитель в разъем коммуникационной панели прибора

3. Включить тахеометр

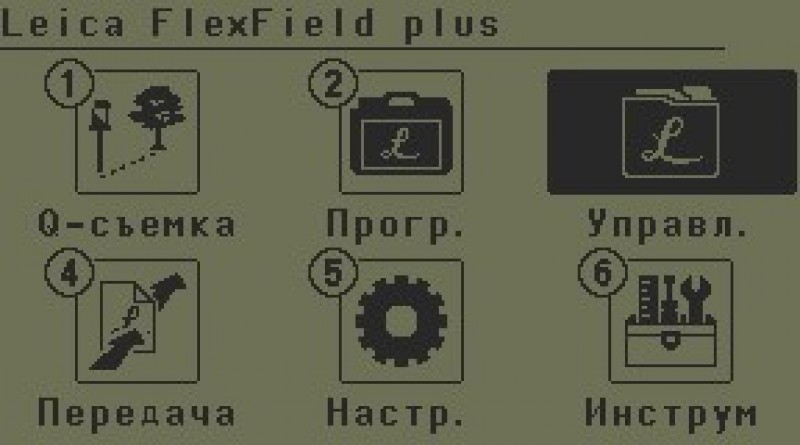

4. Переходим во вкладку «Передача»

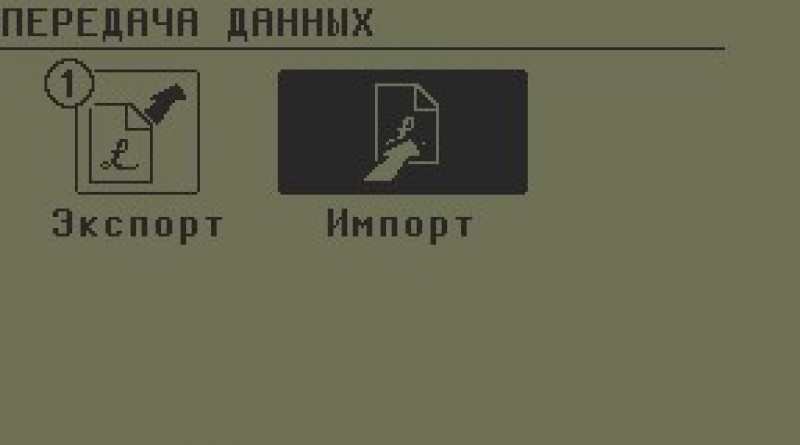

5. Переходим во вкладку «Импорт»

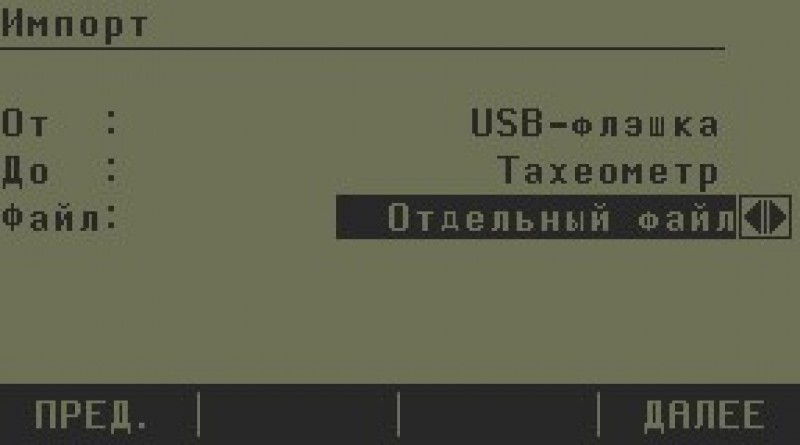

Примечание Настройки импорта регулируются джойстиком нажатием право/лево. Необходимо выбрать в строке «Файл» вариант «Отдельный файл»
Нажимаем «ДАЛЕЕ»

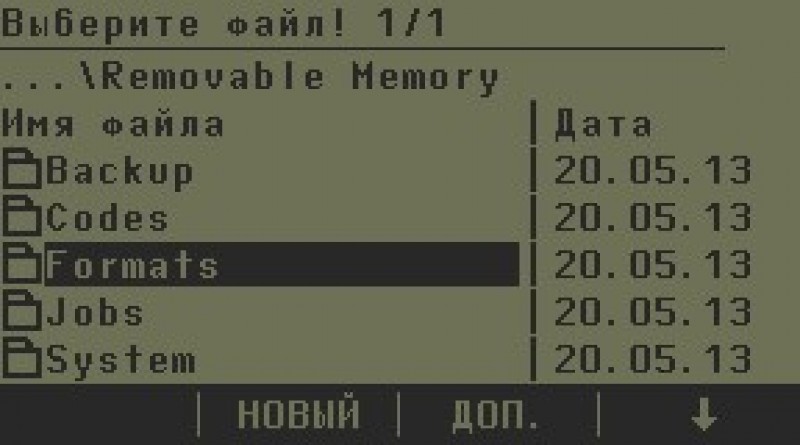

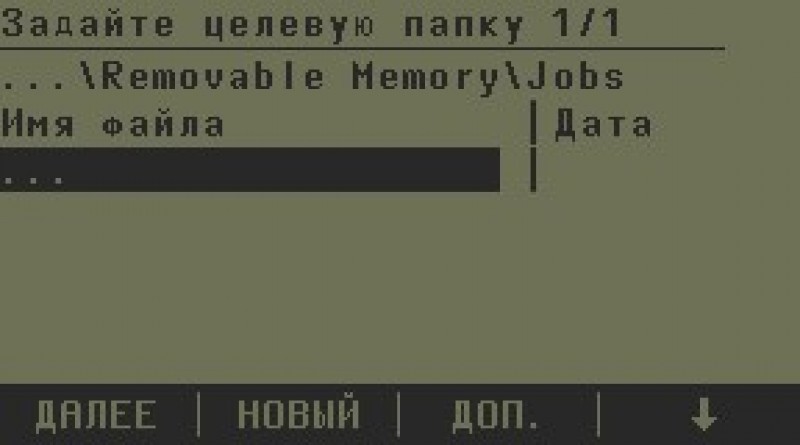

6. Переходим во вкладку указания целевой папки

Нажимаем на клавиатуре красную клавишу «Enter» и выбираем папку «Formats»

Нажимаем «Enter»

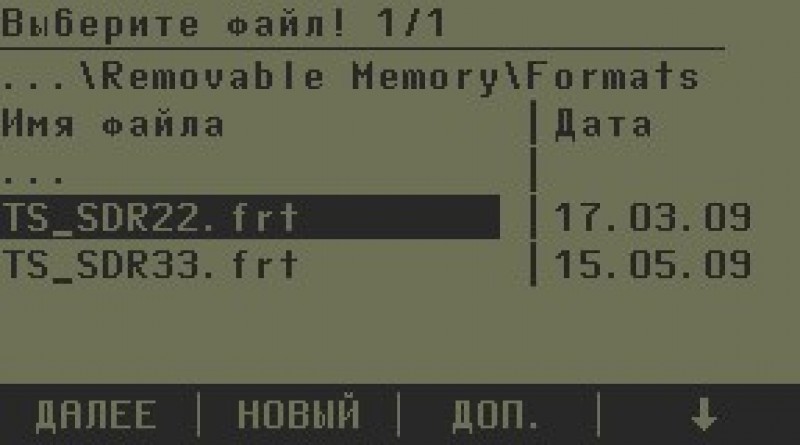

7. Выбираем форматный файл для установки

Нажимаем «ДАЛЕЕ»

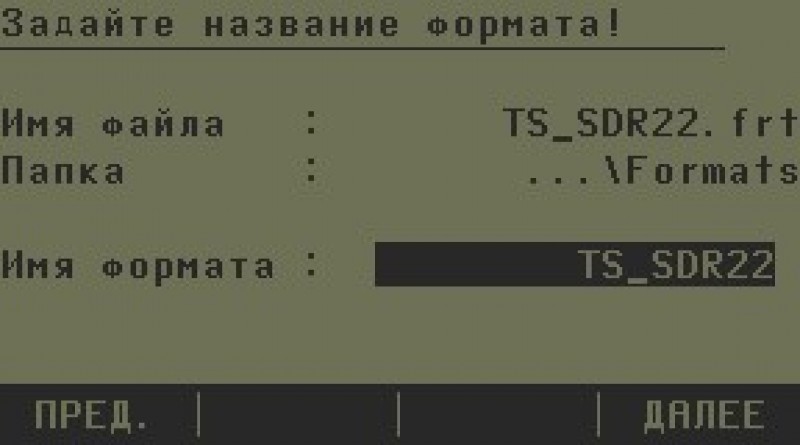

8. Переходим во вкладку задания имени формата (как он будет отображаться при выборе формата для экспорта)

Нажимаем «ДАЛЕЕ»

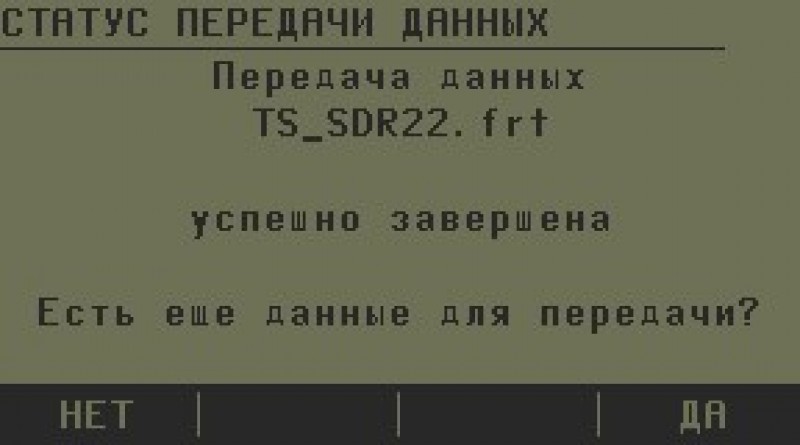

9. Происходит процесс передачи данных. По завершению передачи появляется окно:

Нажимаем «НЕТ» для выхода из меню импорта данных и попадаем в главное меню.
10. После установки необходимых форматных файлов можно приступать к экспорту данных (см.
инструкцию "Передача данных с тахеометра Leica FlexLine TS06plus с помощью USB flash накопителя")
