Поверка и юстировка электронного тахеометра Trimble серии C5

При выполнения строительно-монтажных работ требуется выполнение высокоточных измерений. Такие работы можно выполнить, используя нивелиры, рулетки и теодолиты, но для быстрого и качественного получения измерений целесообразно применять современное и универсальное устройство – тахеометр.
Поскольку зачастую геодезические работы проводятся на открытой местности, приборы, в частности тахеометры, подвержены воздействию окружающей среды: атмосферные осадки, перепады температур, загрязнения, пыль; что со временем приводит к увеличению погрешности полученных измерений. По этой причине важно периодически проводить поверку тахеометра.
Поверка тахеометра необходима для того, чтобы определить, насколько текущие параметры устройства соответствуют установленным изготовителем. Выполнять эту процедуру необходимо перед началом работ, требующих высокой точности, дабы обезопасить себя от ошибок в измерении, а также для того, чтобы вовремя заметить возникшие неисправности и оградить себя от возможных расходов на ремонт.
В данной статье мы пошагово расскажем, как проводить поверки и юстировку на примере тахеометра Trimble C5 5” OP

Поверка и юстировка электронного уровня

Юстировка электронного уровня выполняется по ошибкам места нуля вертикального круга и коллимационным ошибкам
Поверка
1. Установите инструмент на штатив.
2. Выполните процедуру нивелировки.
3. Поверните зрительную трубу в положение КЛ.
4. Наведите инструмент на точку, расположенную в пределах 45° от горизонтальной плоскости.
5. Возьмите отсчет вертикального угла в поле VA1 главного окна измерений.
6. Поверните инструмент на 180° и разверните зрительную трубу в положение КП.
7. Возьмите отсчет вертикального угла в поле VA2.
8. Сложите оба вертикальных угла: VA1 + VA2.
– Юстировка не требуется, если ноль вертикального круга установлен в «Зенит» и VA1 + VA2 дают в сумме 360°.
– Юстировка не требуется, если ноль вертикального круга установлен в «Горизонт» и VA1 + VA2 дают в сумме 180° или 540°.
– Если VA1 + VA2 не дают в сумме одного из значений, указанных выше, необходима юстировка.
Юстировка
Программа калибровки состоит из двух шагов. Обычно выполняется только первый шаг, описание которого приведено ниже, поскольку точная юстировка горизонтальной оси вращения выполняется механическим способом.
Для значительной юстировки с целью компенсации ошибки наклона горизонтальной оси вращения можно выполнить второй шаг, который описан ниже, и произвести три набора измерений.
Первый шаг
1. Выберите пункты «VA0», «HA», «Наклон».

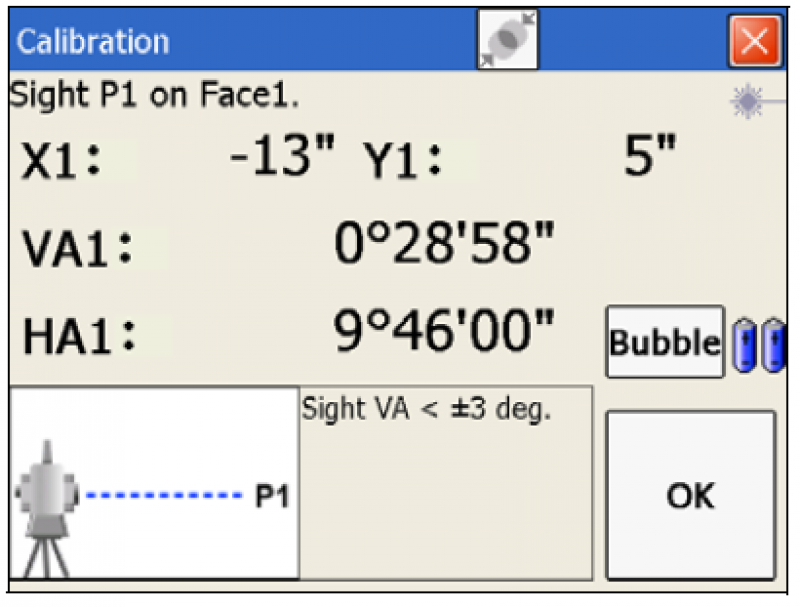

Произведите измерение цели на горизонтальной плоскости при КЛ. Нажмите кнопку «OK».
Вертикальный угол отобразится в поле «Нап. V0 = Гориз.».
VA1 Вертикальный угол при КЛ (значение без наклона)
HA1 Горизонтальный угол при КЛ (значение без наклона)
X1 Значение наклона оси X при КЛ
Y1 Значение наклона оси Y при КЛ

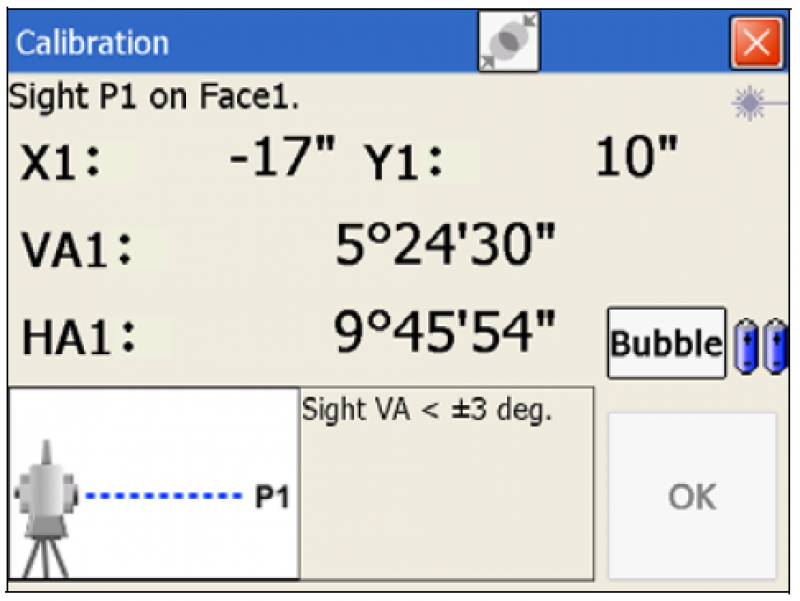

При наведении инструмента на цель, у которой значение VA превышает 3°, отобразится предупреждение, и кнопка «OK» будет отключена. После выполнения измерения вместо сообщения «НЕ ТРОГАТЬ!» отобразится сообщение «Пов. на КП».

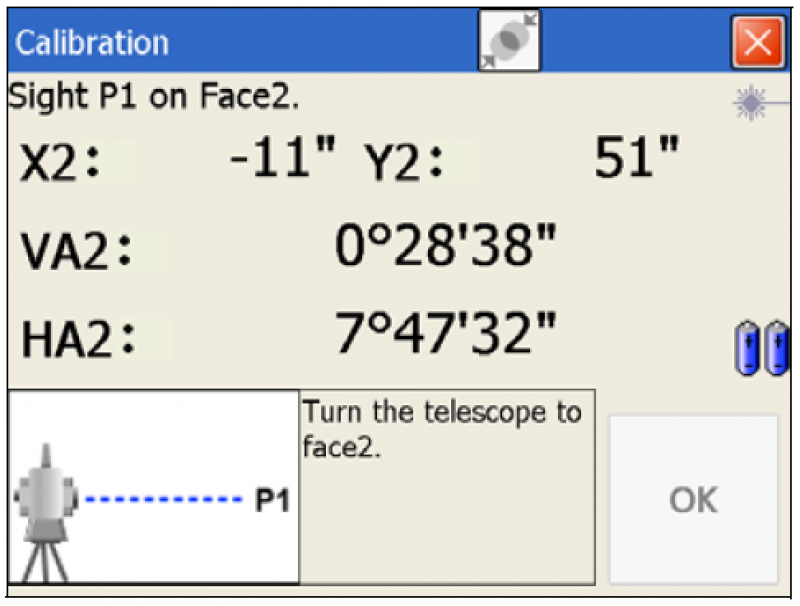

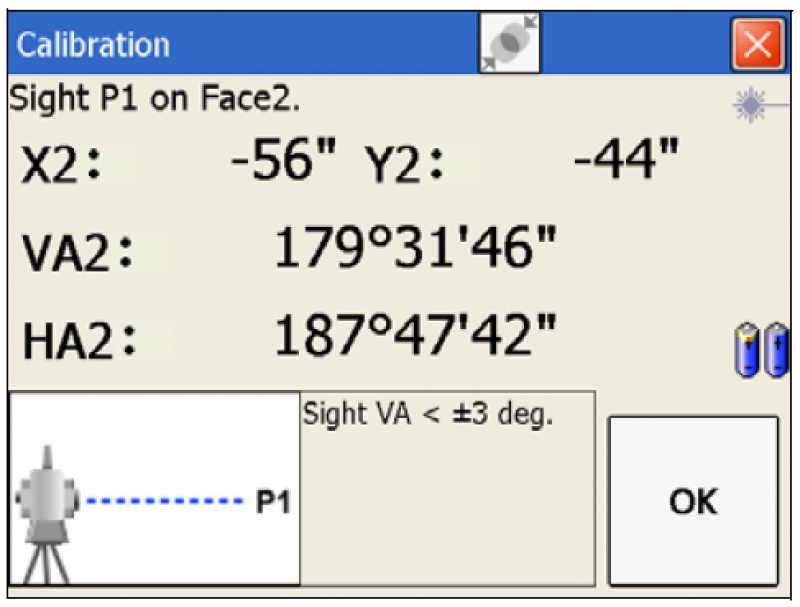

2. Выполните измерение этой же точки при КП. Нажмите кнопку «OK».
VA2 Вертикальный угол при КП (значение без наклона)
HA2 Горизонтальный угол при КП (значение без наклона)
X2 Значение наклона оси X при КП
Y2 Значение наклона оси Y при КП

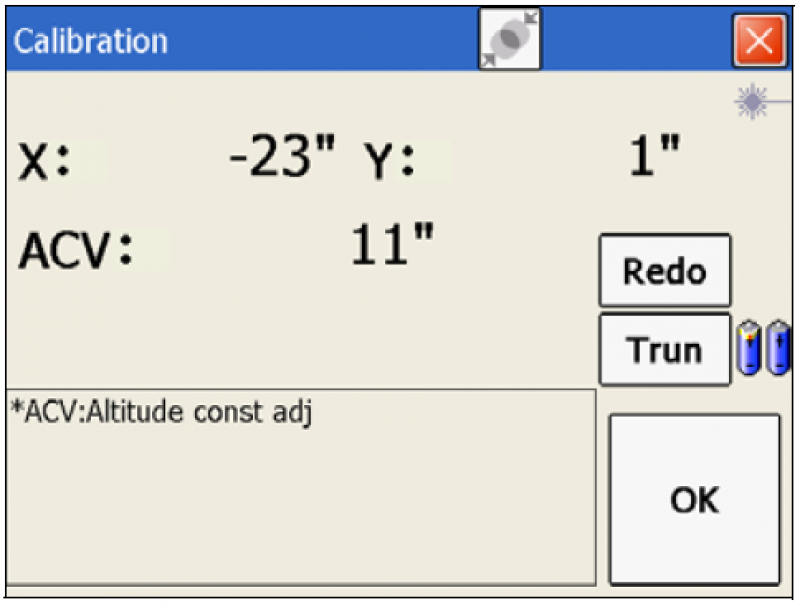

После завершения измерения при КП отобразятся значения трех параметров.
3. Выполните одно из перечисленных ниже действий:
– Для возврата к первому окну измерения нажмите кнопку «Повт.».
– Для настройки параметров на инструменте нажмите кнопку «OK».

4. Для перехода ко второму шагу (компенсации наклона горизонтальной оси вращения) нажмите кнопку «Цапф.».

Второй шаг
1. Наведите инструмент на вторую цель, которая находится под углом более 30° над горизонтальной плоскостью.

2. Нажмите кнопку «OK» для выполнения угловых измерений в следующем порядке:
– измерение точки Т2 при КП;
– измерение точки Т2 при КЛ;
– измерение точки Т1 при КЛ (в горизонтальной плоскости);
– измерение точки Т1 при КП (в горизонтальной плоскости);
– измерение точки Т2 при КП;
– измерение точки Т2 при КЛ;
– измерение точки Т1 при КЛ (в горизонтальной плоскости);
– измерение точки Т1 при КП (в горизонтальной плоскости);
– измерение точки Т2 при КП;
– измерение точки Т2 при КЛ.

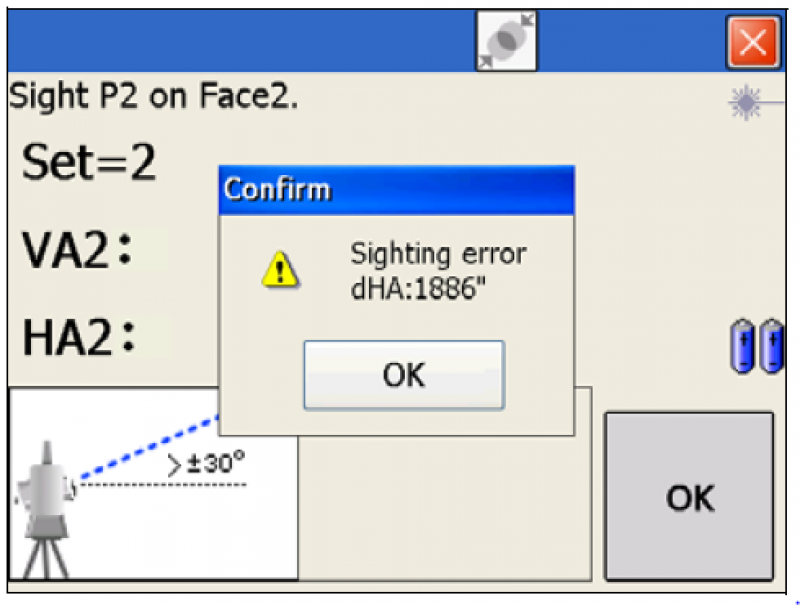

Значение допуска в показании угла для каждого направления составляет 10". Для поддержания точности инструмента необходим выполнять измерения очень внимательно. Если значение dHA в одном направлении составляет более 10", отображается сообщение об ошибке, и необходимо повторно измерить все три набора точек.

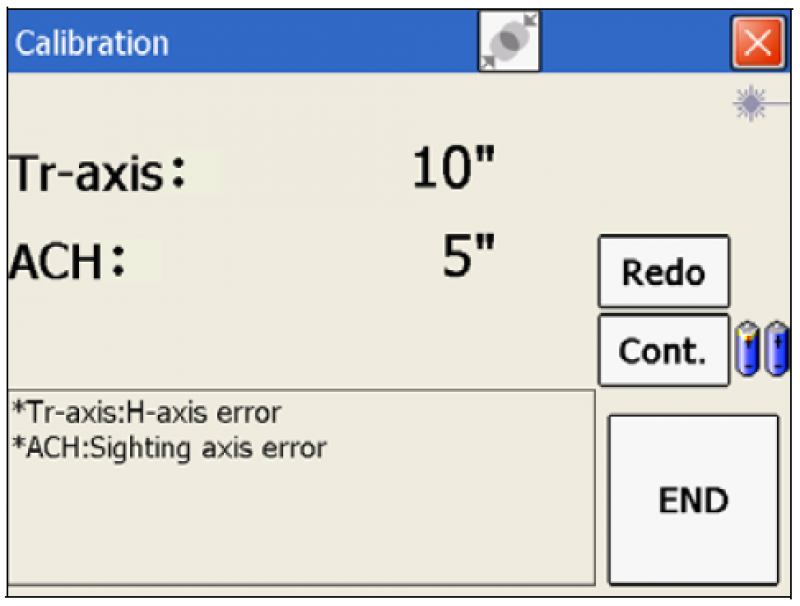

После выполнения трех наборов измерений при КЛ/КП инструмент рассчитывает параметр наклона горизонтальной оси вращения и обновленное значение ACH (среднее по каждому набору).
3. Выполните одно из перечисленных ниже действий:
– Для возврата к окну измерения для первого набора
измерений при КЛ нажмите кнопку «Повт.».
– Чтобы перейти к следующему набору измерений для получения более точного результата, нажмите кнопку «Прод.». Можно записать до десяти наборов.
– Для сохранения параметра и возврата к главному экрану измерений нажмите кнопку «Зав.».
4. Если при завершении обновления параметра наклона горизонтальной оси вращения для параметра «Попр. ГУ» установлено значение «ВЫКЛ.», отобразится сообщение. Это сообщение содержит запрос на изменение настройки. Для изменения настройки нажмите кнопку «Да».

Компенсация наклона горизонтальной оси вращения
Ошибка наклона горизонтальной оси вращения возникает, когда вертикальная ось и горизонтальная ось вращения не перпендикулярны друг другу. Ошибка наклона оси визирования возникает из-за неперпендикулярности оси визирования и горизонтальной оси вращения. Эти две ошибки можно компенсировать посредством применения параметров наклона горизонтальной оси вращения и АСН на данном инструменте к показаниям горизонтального угла.
Поскольку значение компенсации изменяется в соответствии с вертикальным углом, при включении компенсации возникает небольшое перемещение по горизонтальному углу, даже при фиксации винта наводки.

Поверка и юстировка круглого уровня

После юстировки электронного уровня выполните поверку круглого уровня.
Если пузырек находится не в нуль-пункте, при помощи регулировочного штифта поворачивайте три юстировочных винта круглого уровня на инструменте или на трегере до тех пор, пока круглый уровень на инструменте не окажется в нуль-пункте.

Поверка и юстировка оптического и лазерного центрира

1. Поставьте инструмент на штатив. Не требуется выставлять инструмент по уровню.
2. Поместите лист толстой бумаги с нарисованным символом «X» на землю под инструментом. Смотря через оптический центрир, подстраивайте уровневые винты, пока символ «X» не будет в центре визирной марки. В случае юстировки лазерного центрира отъюстируйте лазерный указатель на символ «X».
3. Поверните алидаду на 180°. Если картинка по месту совпадает с центром визирной марки, юстировка не требуется. В случае юстировки лазерного центрира, если лазерный указатель находится на символе «X», юстировка не требуется.
4. Если картинка или лазерный указатель по месту не совпадает с центром визирной марки, отъюстируйте лазерный центрир.

Поверка постоянной инструмента

Постоянная инструмента — это числовое значение, используемое для автоматической коррекции смещения между механическим и электронным центрами инструмента при измерении расстояний. Постоянная инструмента устанавливается производителем перед поставкой инструмента. Однако рекомендуется несколько раз в год проверять постоянную инструмента для обеспечения высокой точности измерений. Поверка может быть выполнена путем сравнения измеренного значения базовой линии со значением этой линии, измеренным электронным дальномером (ЭДМ), либо с помощью следующей процедуры.
Калибровка автоматической фокусировки
Для калибровки автоматической фокусировки нажмите кнопку «Автофокусировка» в меню «Калибровка».

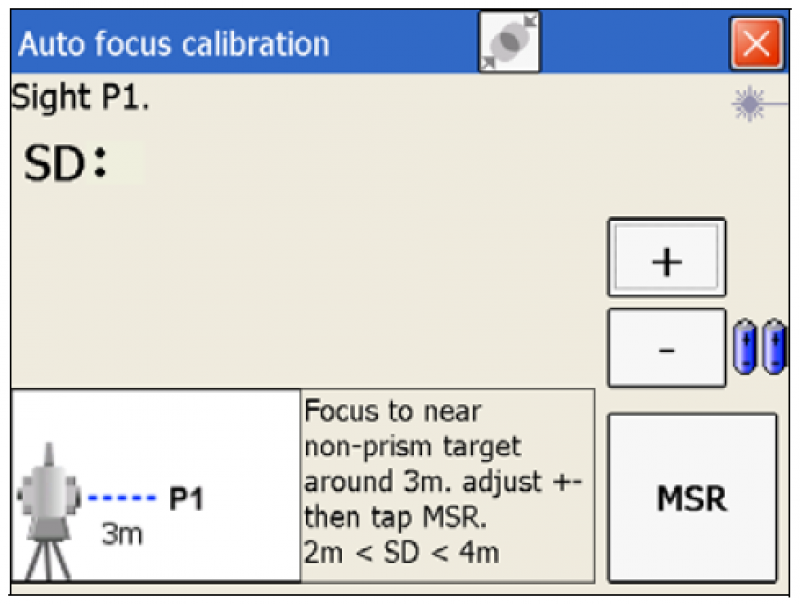

1. Наведите инструмент на безотражательную цель на расстоянии 2–4 м и выполните фокусировку вручную с помощью фокусировочного кольца. Затем с помощью кнопок «+» и «–» точно настройте фокусировку.
2. После выполнения точной настройки нажмите кнопку «ИЗМ».

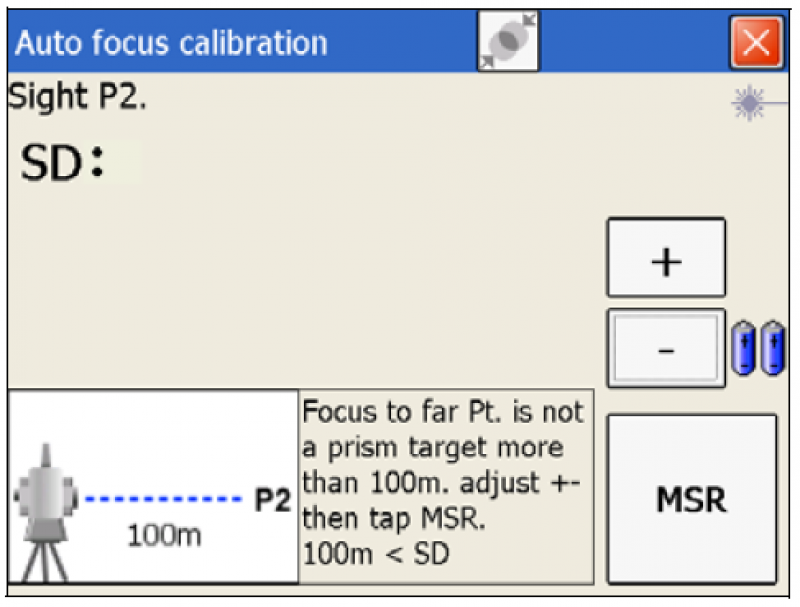

3. После измерения расположенной вблизи цели наведите инструмента на безотражательную цель на расстоянии не менее 100 м и выполните указанную выше процедуру фокусировки: сначала используйте фокусировочное кольцо, а затем нажимайте кнопки «+» и «–» для точной настройки. Затем выполните измерение расстояния, нажав кнопку «ИЗМ».

4. После выполнения обоих измерений, ближней и дальней точек, будет вычислена калибровочная постоянная. Если калибровка выполнена успешно, отобразится показанное на иллюстрации окно. Нажмите кнопку «OK», чтобы сохранить постоянную, а затем вернитесь в меню «Калибровка».

Поверка постоянной инструмента
1. Установите инструмент в точке P на максимально ровном месте.
2. Установите отражающую призму на точку Q в 100 м от точки P. Обязательно учтите постоянную призмы.
3. Измерьте расстояние между точкой P и точкой Q (PQ).
4. Установите отражающую призму на штатив в точке P.
5. Установите другой штатив в створе между точками P и Q, на точку R.
6. Переместите инструмент Trimble C5 Series instrument на штатив в точке R.
7. Измерьте расстояние от точки R до точки P (RP) и расстояние от точки R до точки Q (RQ).
8. Вычислите разность между значением PQ и значением RP+PQ.
9. Переместите инструмент Trimble C5 Series instrument на другие точки в створе между точками P и Q.
10. Повторите шага 5 — шага 9 приблизительно десять раз.
11. Вычислите среднее значение всех разностей.
Ошибка не должна превышать ±3 мм. Если ошибка выходит за пределы этого диапазона, обратитесь к поставщику инструмента.

Поверка лазерного указателя

В тахеометре серии Trimble C5 используется красный лазерный луч для измерения и в качестве лазерного указателя. Лазерный указатель расположен соосно с линией визирования зрительной трубы. При надлежащей юстировке инструмента красный лазерный луч указателя совпадает с линией визирования. Внешние воздействия, такие как удары и значительные перепады температуры, могут привести к смещению красного лазерного луча указателя относительно линии визирования.
