Вычисление площадей электронным тахеометром Sokkia CX

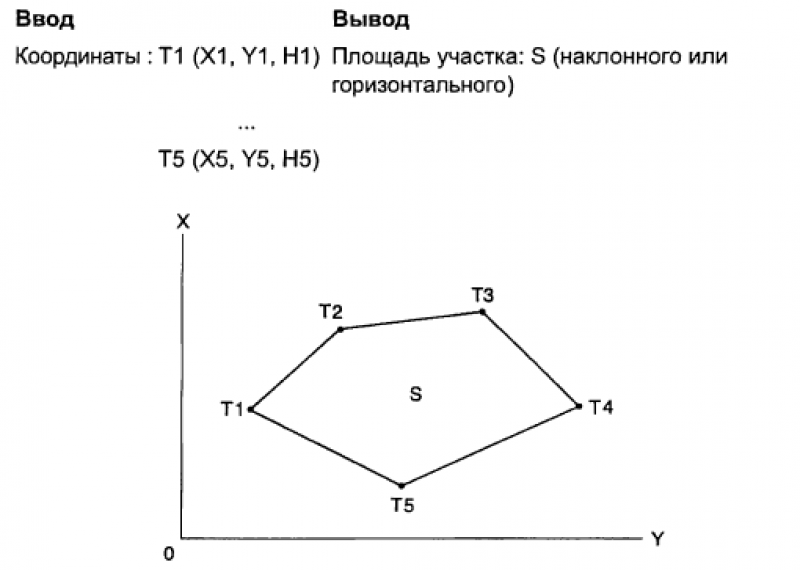

Вы можете определить площадь (горизонтального или наклонного) участка, ограниченного линиями, соединяющими три или большее число известных точек, указав координаты этих точек.

Число заданных точек с известными координатами: не менее 3 и не более 50. Площадь участка вычисляется по результатам последовательных наблюдений точек на границе участка, либо по результатам последовательного считывания ранее сохраненных в памяти координат точек.
Если для определения площади используется менее 3 точек, появится сообщение об ошибке. Наблюдайте (или введите) точки границы участка последовательно в направлении по или против часовой стрелки. Например, участок, заданный вводом (или считыванием) точек с номерами 1, 2, 3, 4, 5 или 5, 4, 3, 2, 1, имеет одну и ту же форму. Но если точки введены в другом порядке, площадь участка будет вычислена неправильно.
Площадь наклонного участка
Первые три заданные точки (измеренные/считанные) используются для формирования поверхности наклонного участка. Последующие точки проецируются вертикально на эту поверхность, и, таким образом, вычисляется площадь наклонного участка.


Вычисление площади по наблюдаемым точкам

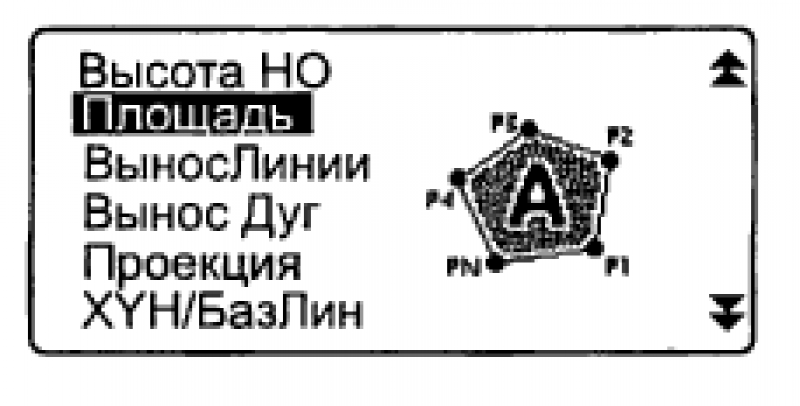

1.    На 2-й странице режима измерений нажмите клавишу [МЕНЮ] и выберите "Площадь".

2.    Введите данные о станции. "Ввод данных о станции и дирекционного угла"
3.    В экране <Вычисление площади> выберите пункт "Вычисление площади".

4.    Наведитесь на первую точку границы участка и нажмите клавишу [ИЗМЕР].
Если инструмент находится вне диапазона работы компенсатора, выводится соответствующий экран. Приведите инструмент к горизонту.

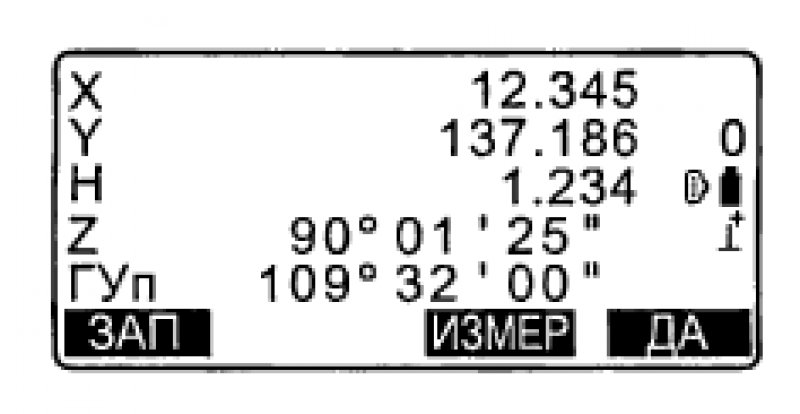

5.    Чтобы начать наблюдения, нажмите [ИЗМЕР]. Результаты измерений отображаются на экране.

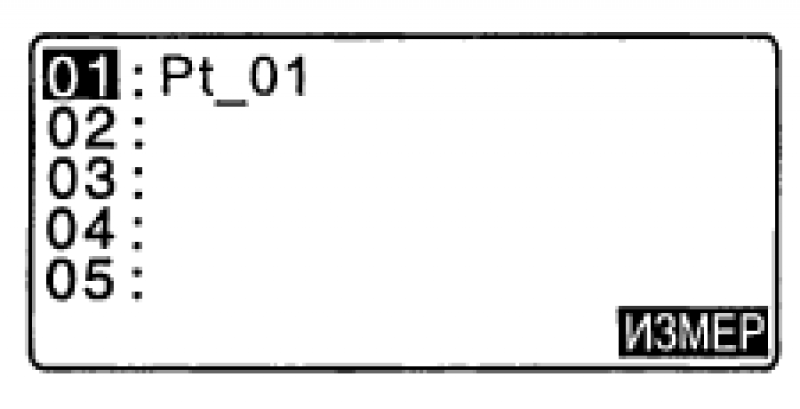

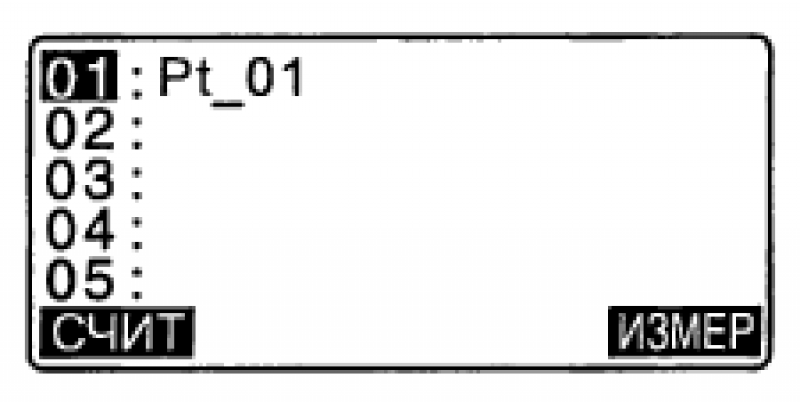

6.    Нажмите [ДА], чтобы ввести имя первой точки в поле “01”.
Нажмите [ЗАП] во 2-м экране шага 5 для сохранения кода, высоты отражателя и номера точки. Сохраненный здесь номер точки появится в строке "01".

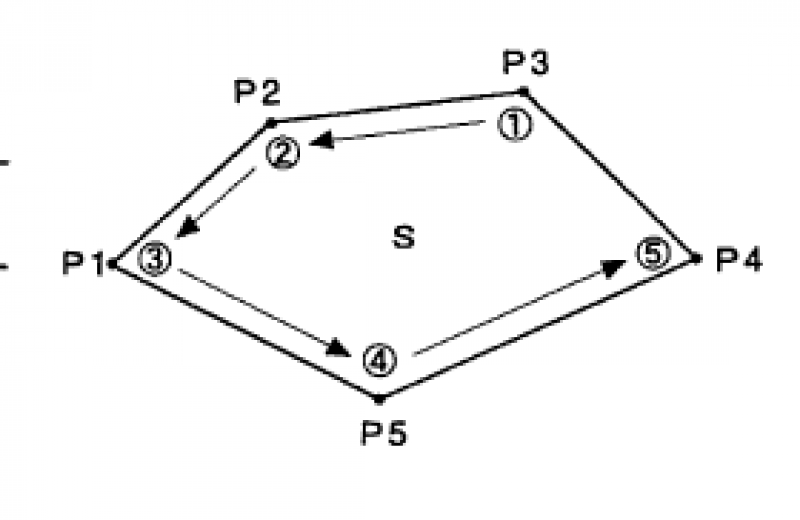

7.    Повторяйте шаги 4-6 до тех пор, пока не будут измерены все точки. Точки на границе участка наблюдаются в направлении по или против часовой стрелки. Например, участок, заданный вводом точек с номерами 1, 2, 3,4, 5 или 5, 4, 3, 2, 1 имеет одну и ту же форму.

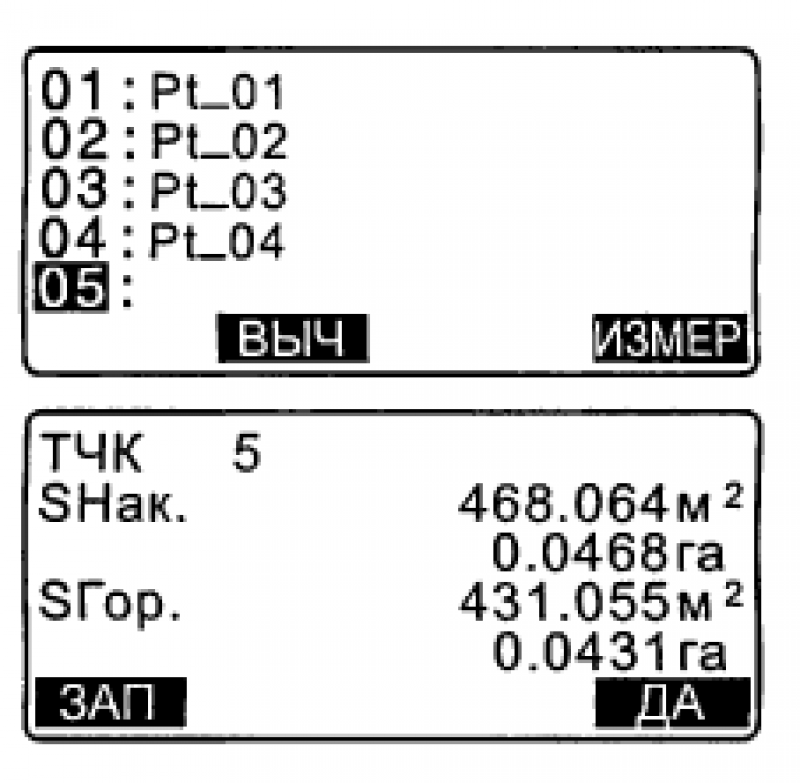

Когда наблюдения всех необходимых для вычисления площади точек закончены, на экране появляется клавиша [ВЫЧ].

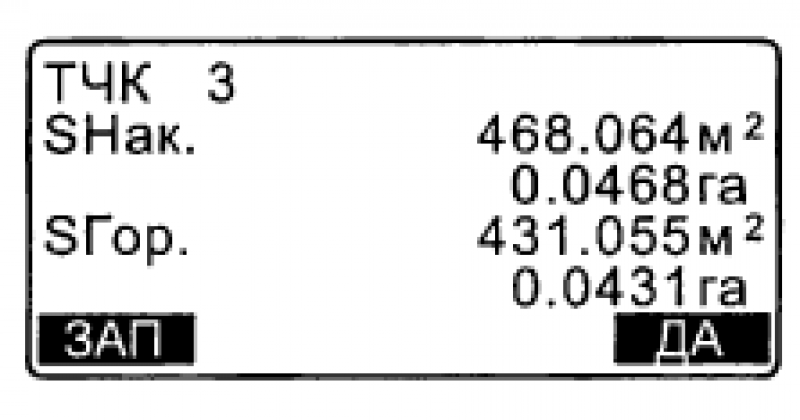

8.    Нажмите [ВЫЧ], чтобы вывести на экран вычисленную площадь участка.
РТ: число заданных точек
SHaK.: площадь наклонного участка
SГop.: площадь горизонтального участка
9.    Нажмите [ЗАП] в экране на шаге 8, чтобы сохранить результаты и вернуться в экран <Меню>. Нажмите [ДА], чтобы вернуться в экран <Меню> без сохранения результатов.


Вычисление площади по считанным из памяти точкам


1.    На 2-й странице режима измерений нажмите клавишу [МЕНЮ] и выберите "Вычисление площади".
2.    Введите данные о станции.

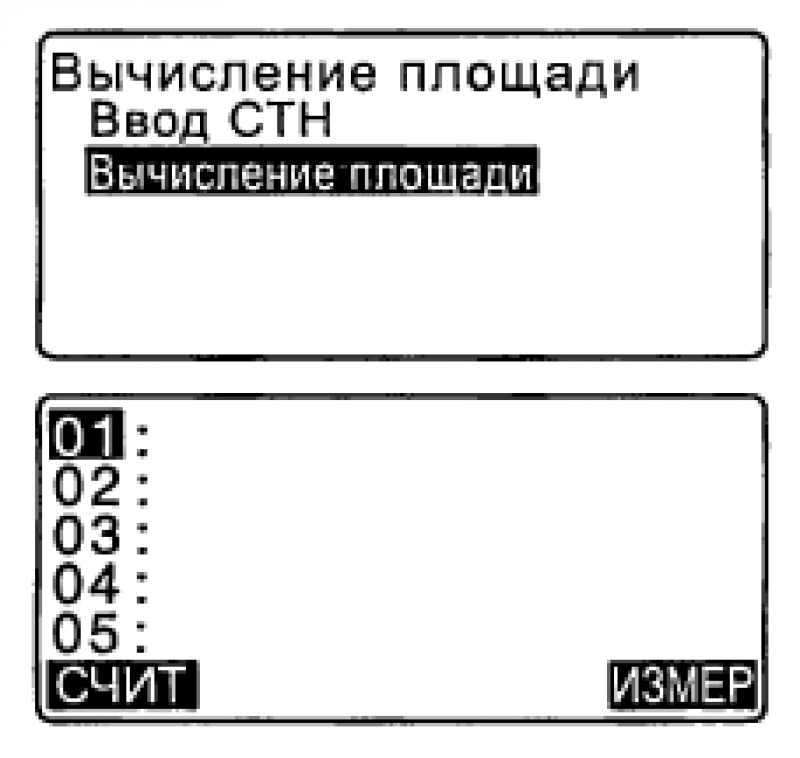

3.    В экране <Вычисление площади> выберите пункт "Вычисление площади".
4.    Нажмите клавишу [СЧИТ], чтобы считать координаты 1 -й точки. РТ : Координаты известных точек, сохраненные в текущем файле работы или файле координат. Коорд / СТН:Координаты, сохраненные в текущем файле работы или файле координат.


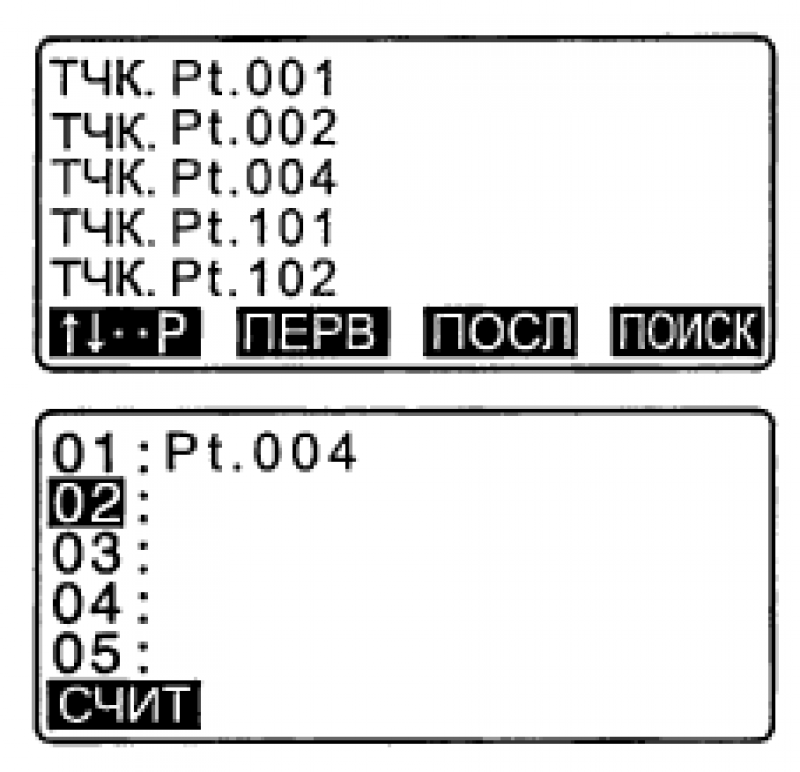

5.    Выберите первую точку из списка и нажмите {ENT}. Координаты 1-й точки считаны как координаты точки “Pt.001”.
6.    Повторяйте шаги 4-5 до тех пор, пока не будут считаны координаты всех нужных точек. Точки границы участка должны быть считаны в направлении по или против часовой стрелки. После указания всех точек, необходимых для вычисления площади участка, выводится клавиша [ВЫЧ].
7.    Нажмите [ВЫЧ], чтобы вывести на экран вычисленную площадь.

8.    Нажмите [ЗАП] в экране на шаге 7, чтобы сохранить результаты и вернуться в экран <Меню>. Нажмите [ДА], чтобы вернуться в экран <Меню> без сохранения результатов.
Вычислить площадь можно также, нажав клавишу [ПЛОЩ], предварительно разместив ее на экране режима измерений.
