Пример исполнительной схемы для мостов.

Что такое исполнительная документация?

Исполнительная документация (ИД) — это текстовые и графические материалы, отражающие фактическое исполнение проектных решений и фактическое положение объектов капитального строительства и их элементов в процессе строительства, реконструкции, капитального ремонта объектов капитального строительства по мере завершения определенных в проектной документации работ.
Исполнительная документация, оформленная соответствующим образом, является документом построенного здания или сооружения, облегчающим процесс эксплуатации, отражающим техническое состояние, дающим четкое представление об ответственных производителях работ по любому из видов выполненных работ.
Исполнительная документация (исполнительные чертежи) — это комплект рабочих чертежей с надписями о соответствии выполненных в натуре работ этим чертежам или о внесенных в них по согласованию с проектировщиком изменениях, сделанных лицами, ответственными за производство строительно-монтажных работ (СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»).
Как правило, исполнительные чертежи (ИД) выполняются в трех/четырех экземплярах (договор подряда), однако, по согласованию с заказчиком возможно и большее количество экземпляров.

Для чего нужна исполнительная документация?

Качество строительства определяется не только качеством работ и качеством примененных материалов по строительству зданий и сооружений, но и качеством представленной исполнительной документации, т.к. после строительства не заканчивается жизнь объекта, его необходимо эксплуатировать, производить строительные работы по косметическому и капитальному ремонту. Значит, чем легче — это будет сделать, тем с меньшими затратами будет производиться эксплуатация и ремонт. Практика подсказывает, что без исполнительных чертежей бывает очень трудно без доп. затрат производить работы, особенно по прокладке новых и реконструкции существующих инженерных сетей.
Таким образом, качество оформления документации влияет на качество выполненных работ по строительству зданий и сооружений и на дальнейший процесс эксплуатации.
Исполнительная документация, оформленная соответствующим образом, является документом построенного здания или сооружения, облегчающим процесс эксплуатации, отражающим техническое состояние, дающим четкое представление об ответственных производителях работ по любому из видов выполненных работ.

Образцы ИД для мостов и путепроводов

1.    Исполнительная схема геодезической разбивки осей объекта капитального строительства.

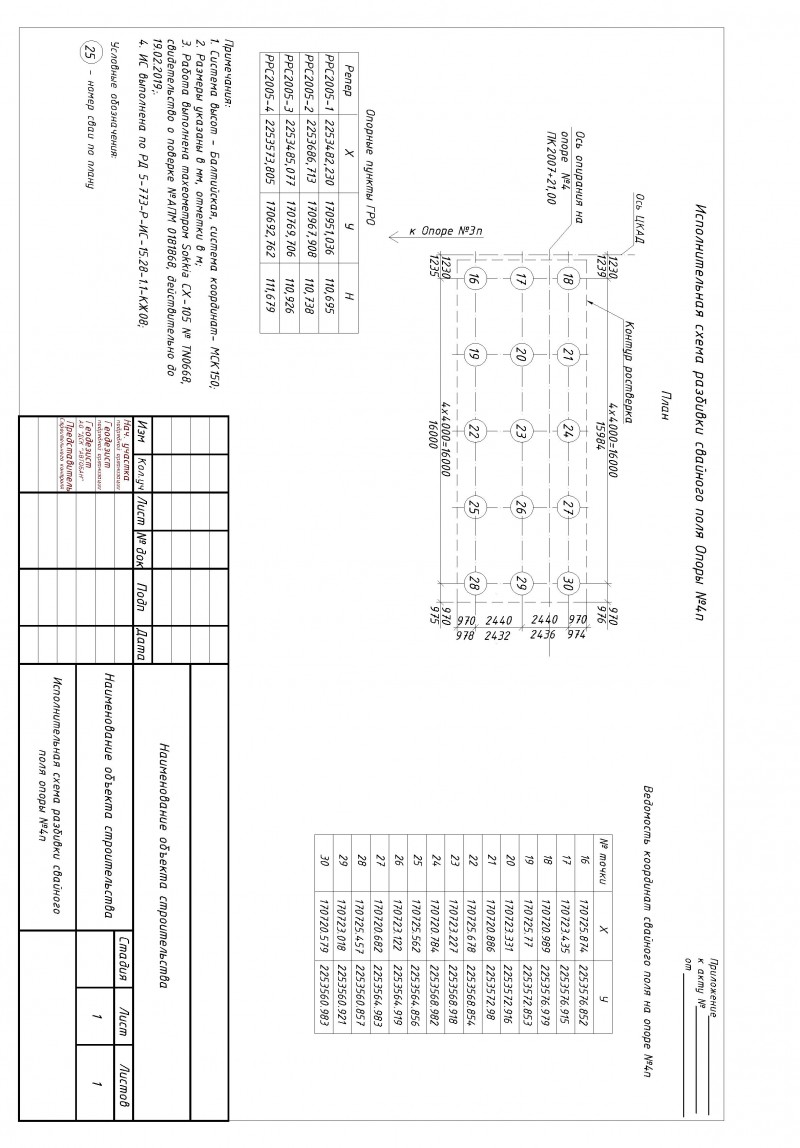

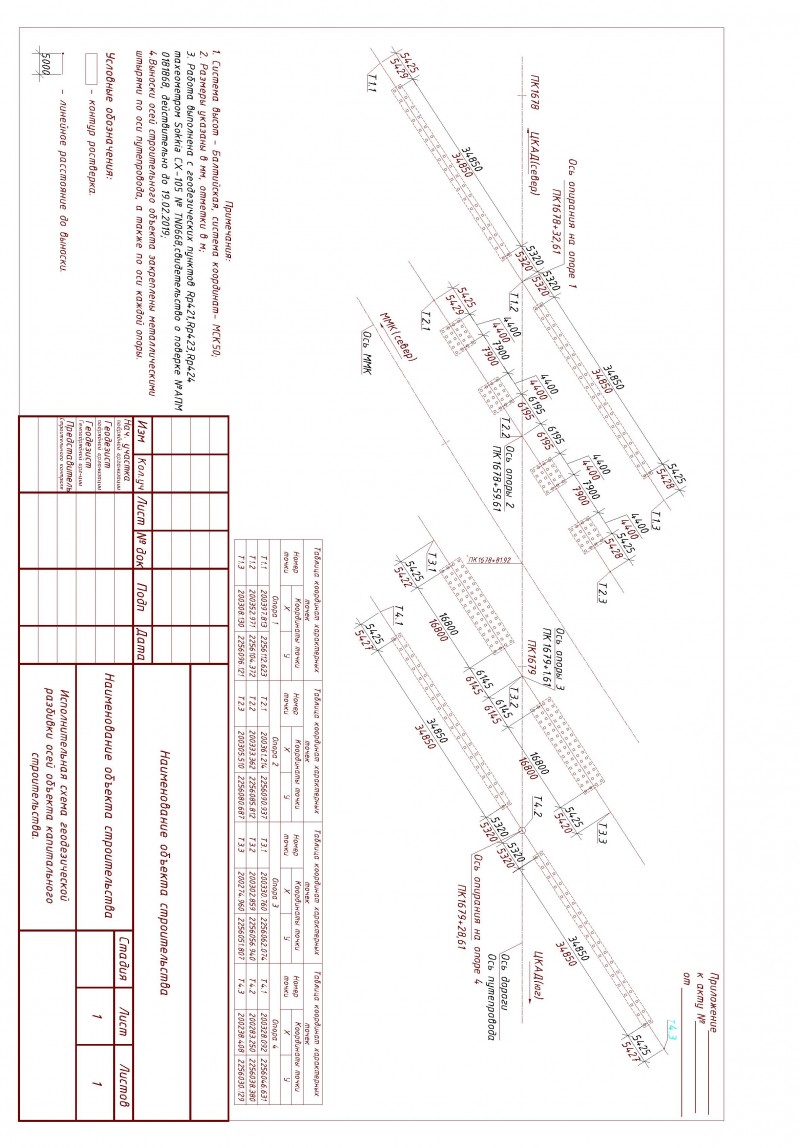

2.    Исполнительная схема разбивки свайного поля.

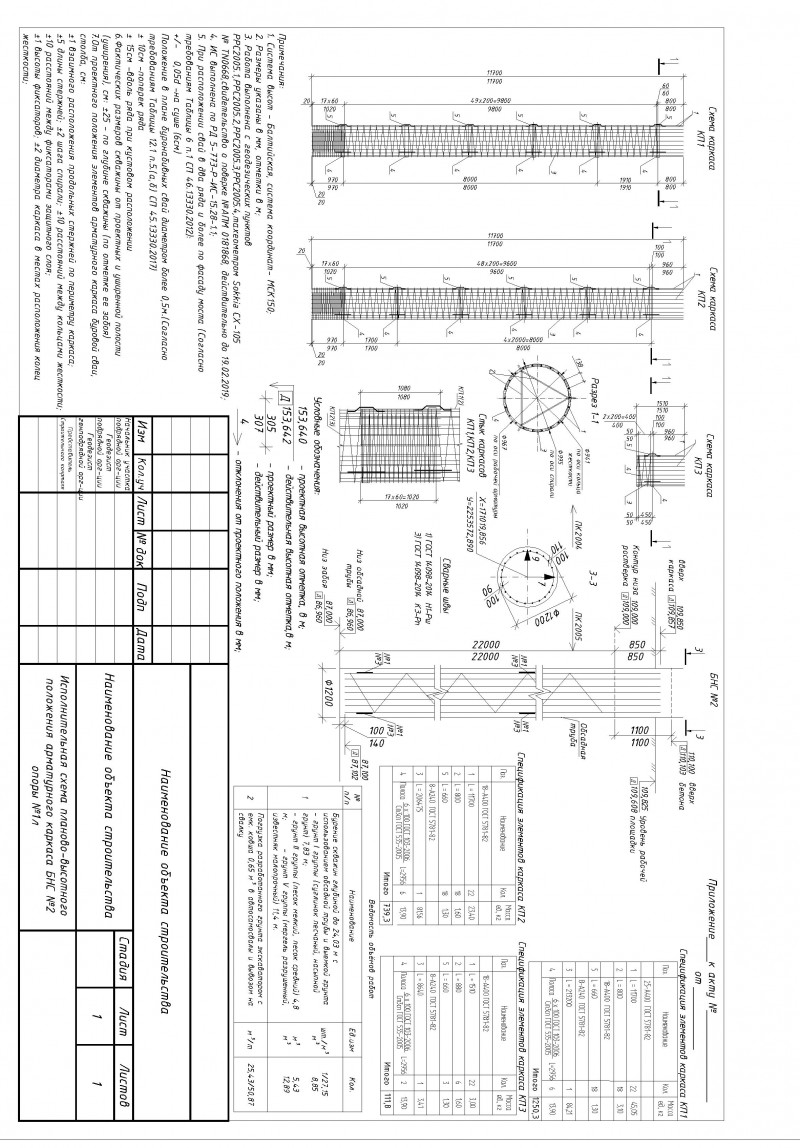

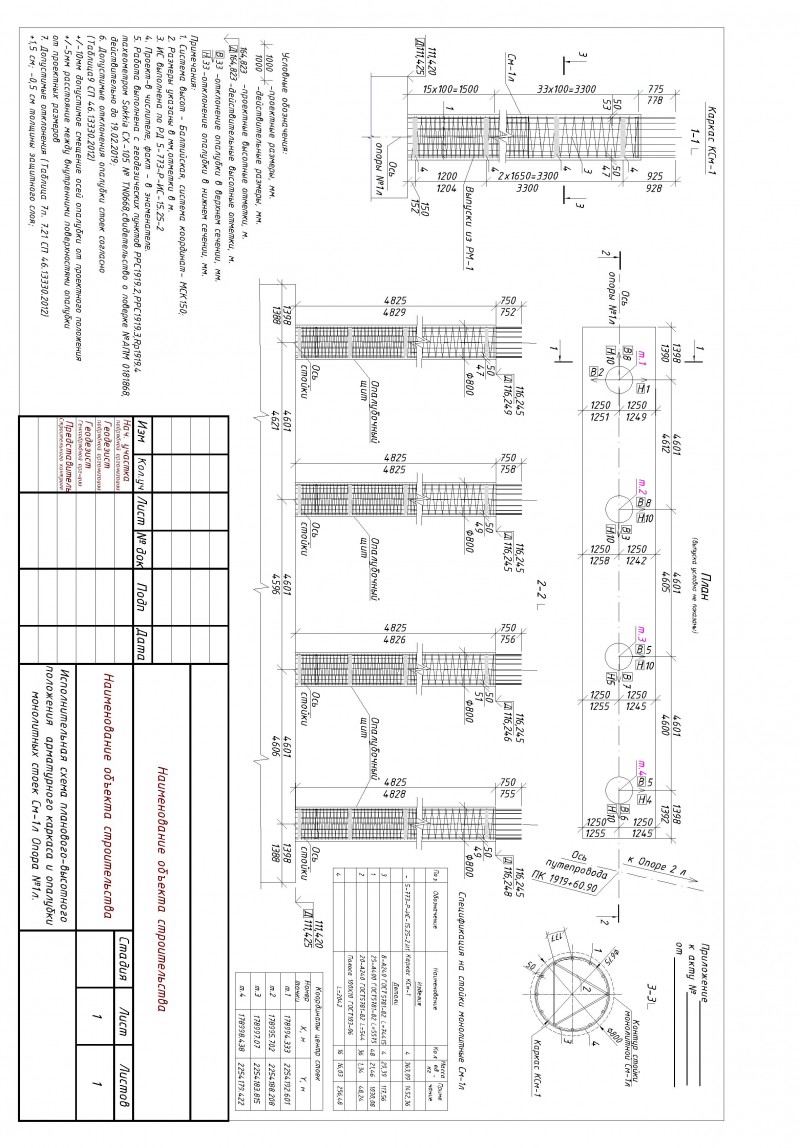

3.    Исполнительная схема планово-высотного положения арматурного каркаса БНС.

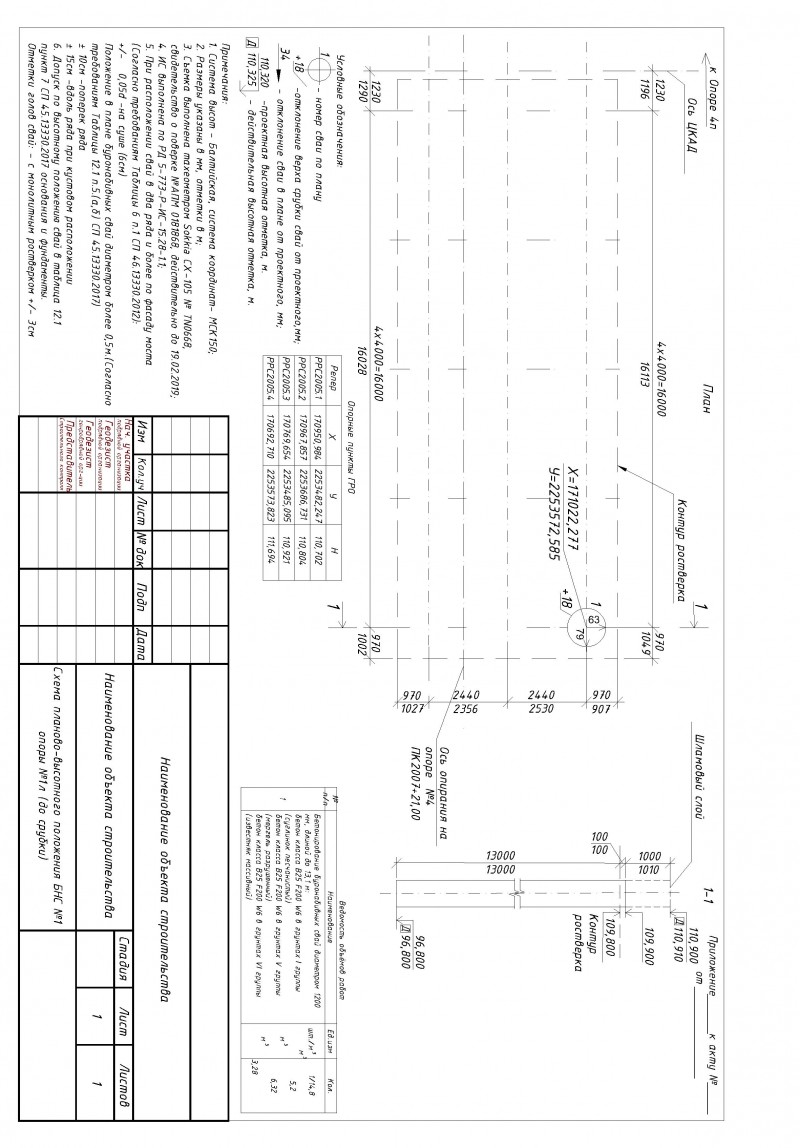

4.    Исполнительная схема планово-высотного положения БНС (до срубки).

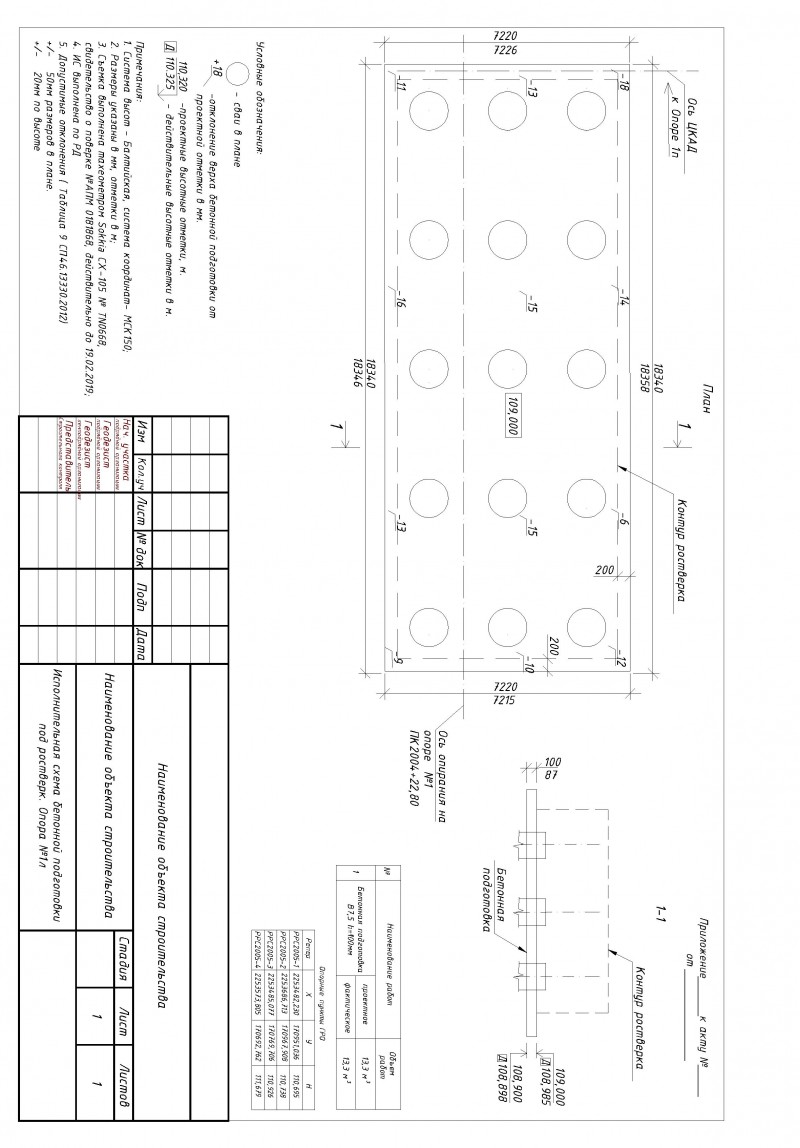

5.    Исполнительная схема планово-высотного положения бетонной подготовки

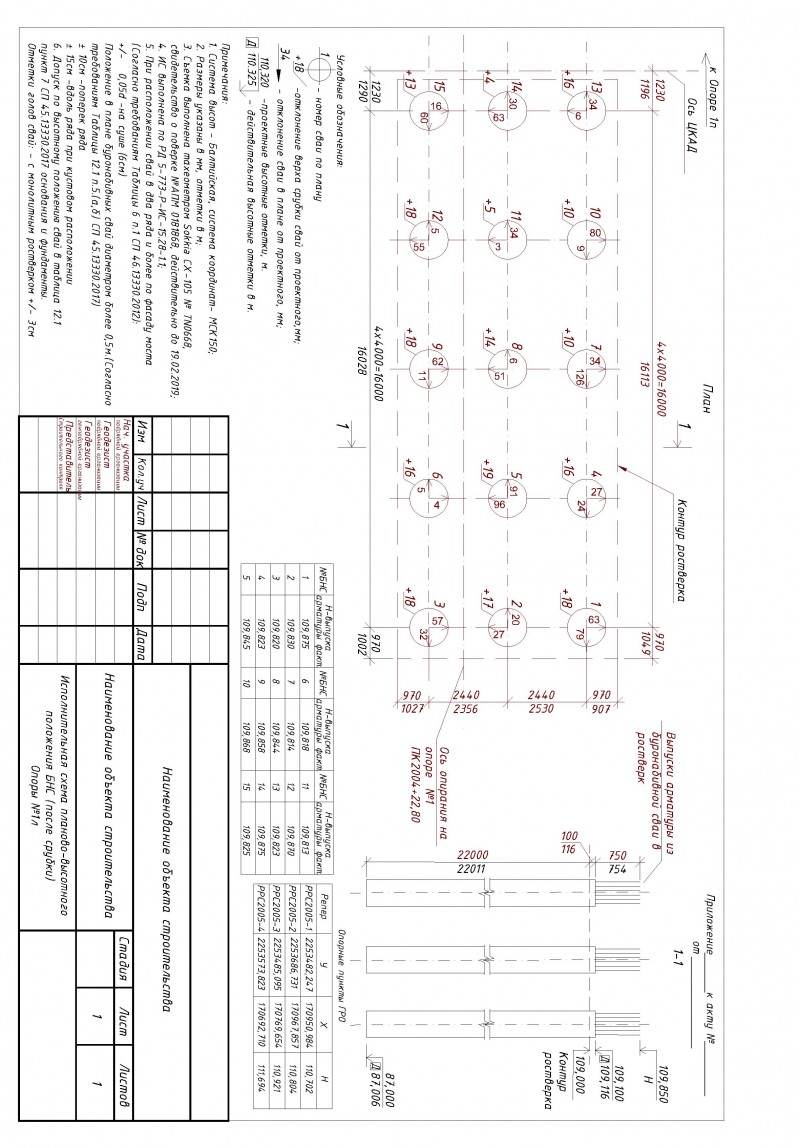

6.    Исполнительная схема планово-высотного положения БНС (после срубки).

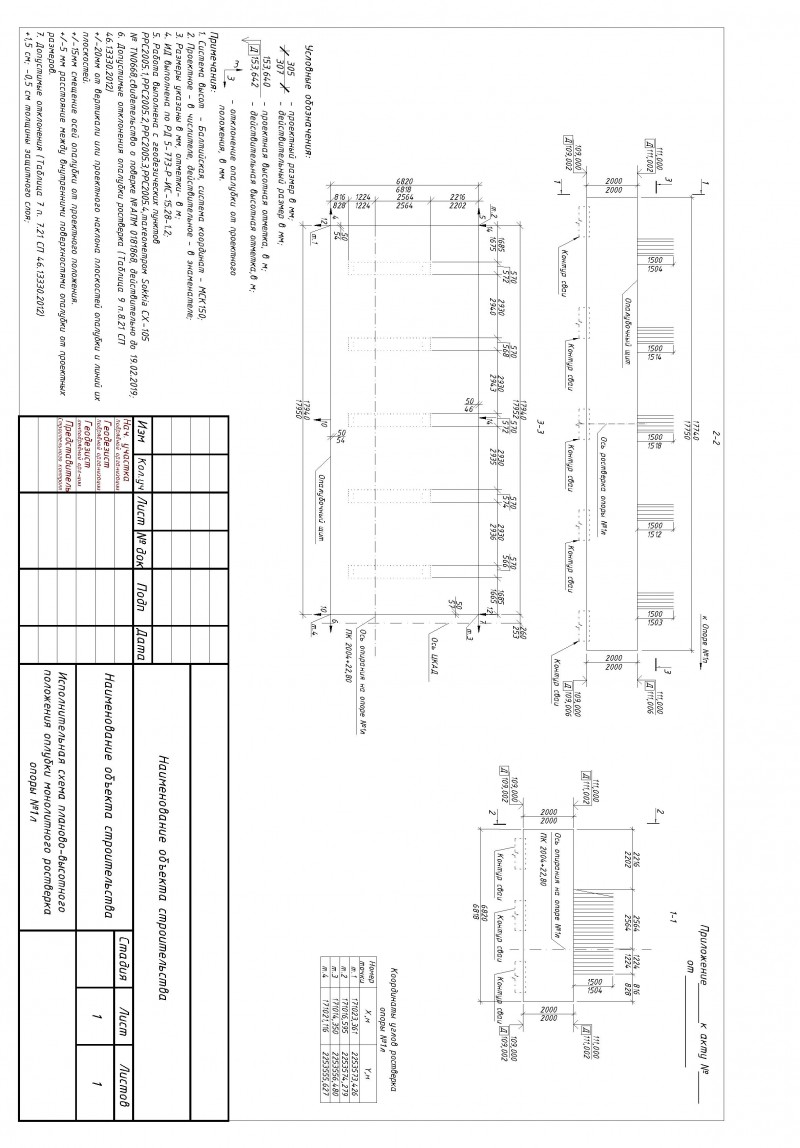

7.    Исполнительная схема планово-высотного положения установленной опалубки монолитного ростверка.

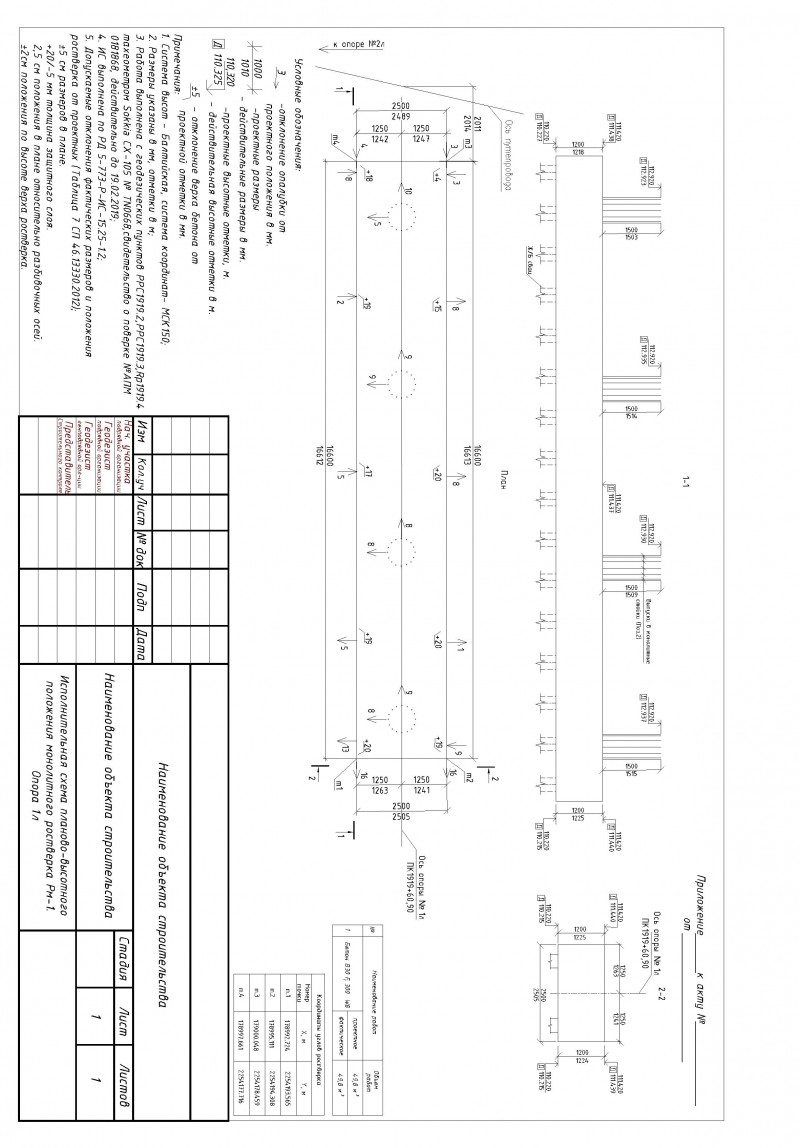

8.    Исполнительная схема планово-высотного положения монолитного ростверка.

9.    Исполнительная схема планово-высотного положения арматурного каркаса и опалубки монолитных стоек.

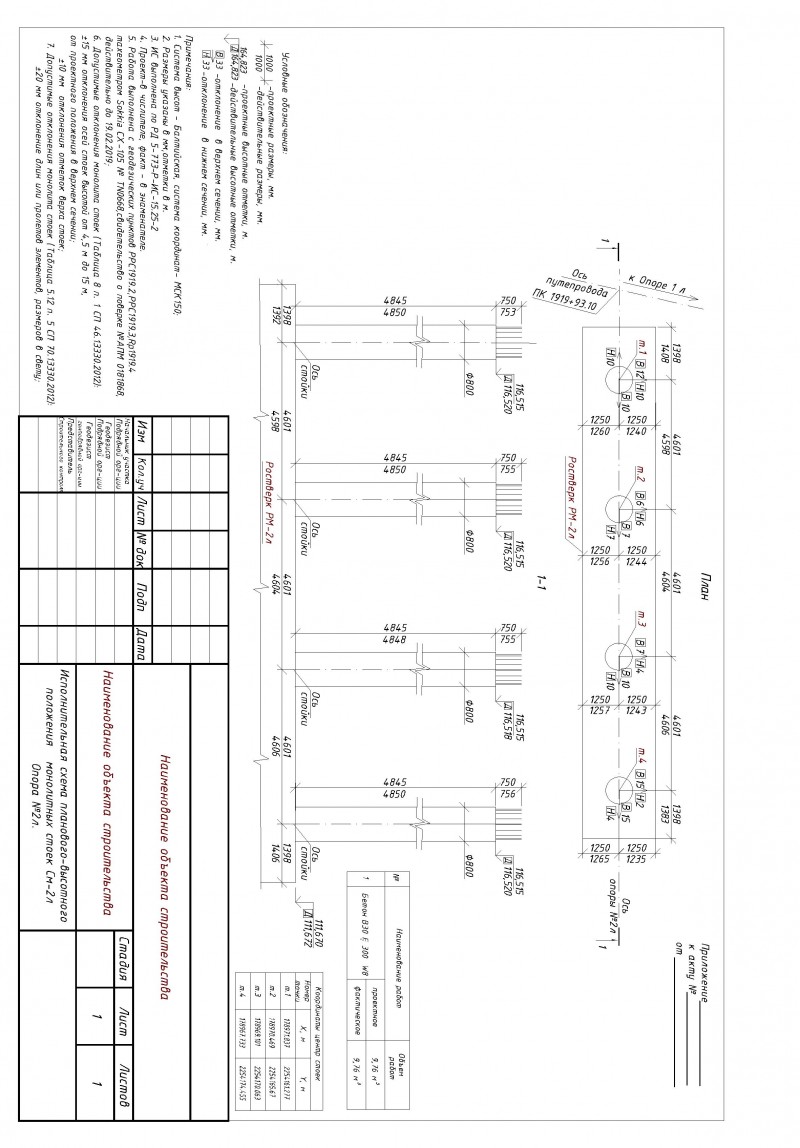

10.    Исполнительная схема планово-высотного положения монолитных стоек.

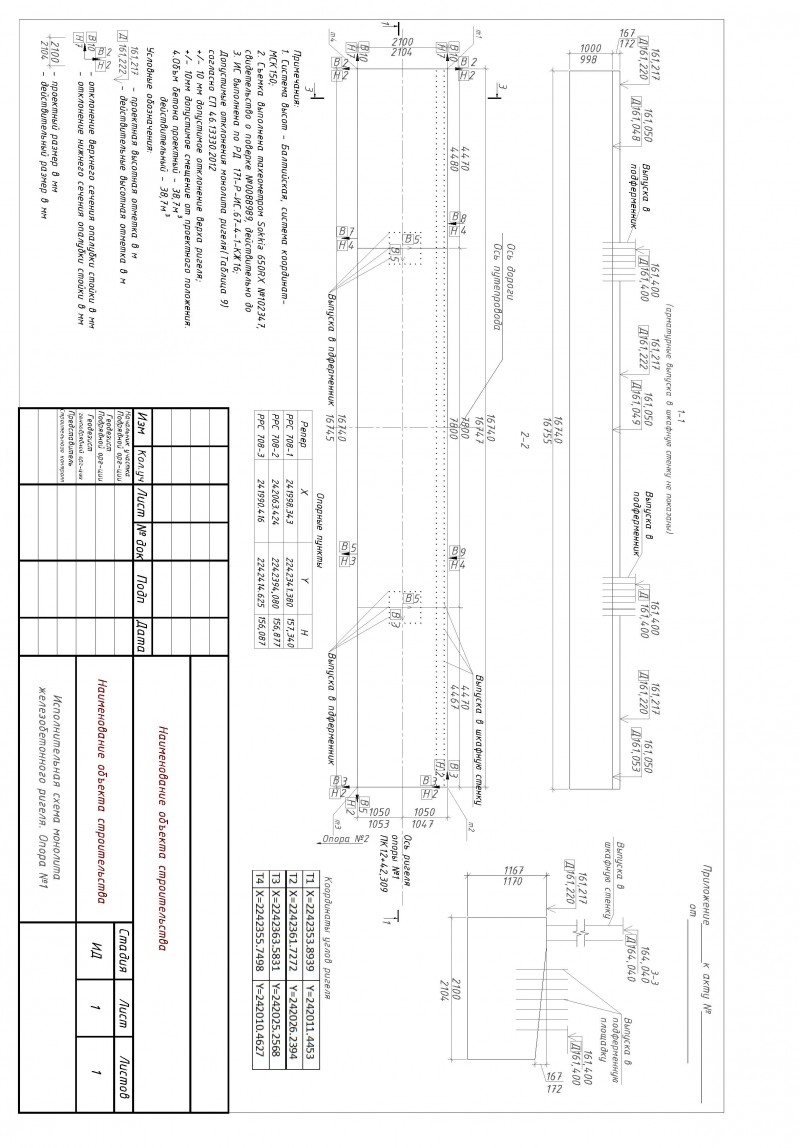

11.    Исполнительная схема планово-высотного положения монолитного ригеля.

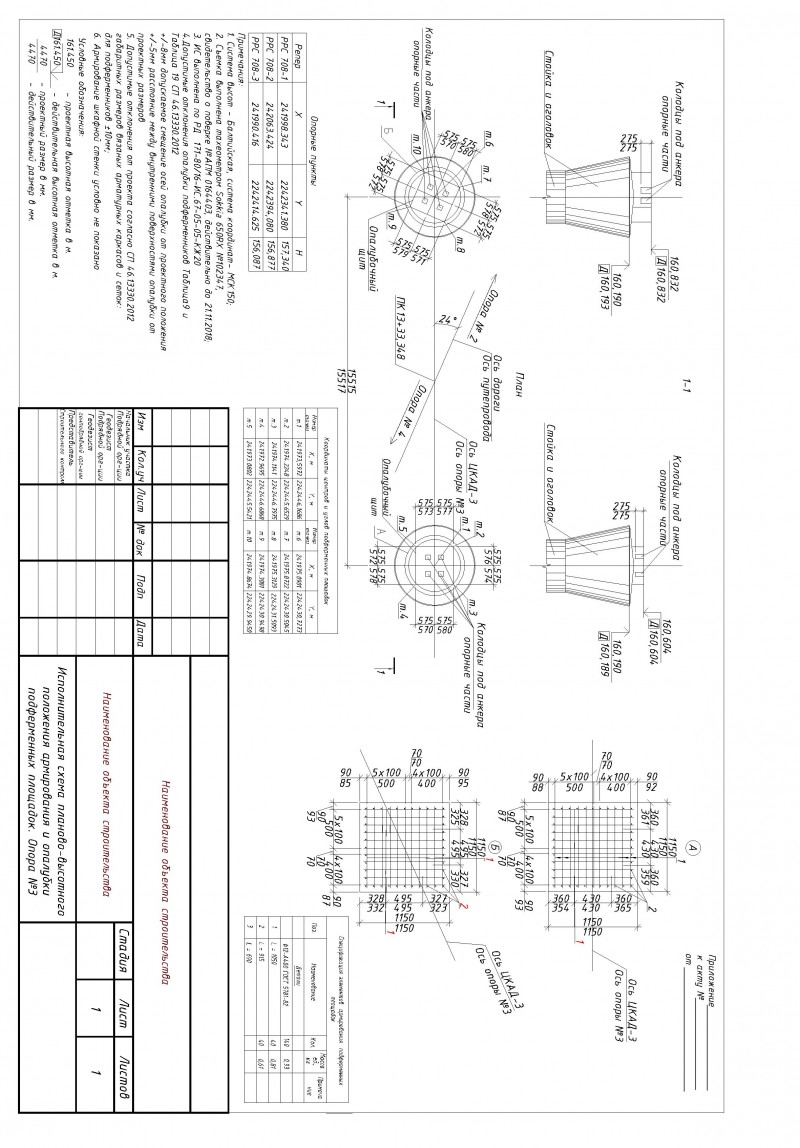

12.    Исполнительная схема планово-высотного положения арматурного каркаса и установленной опалубки монолитных подферменников.

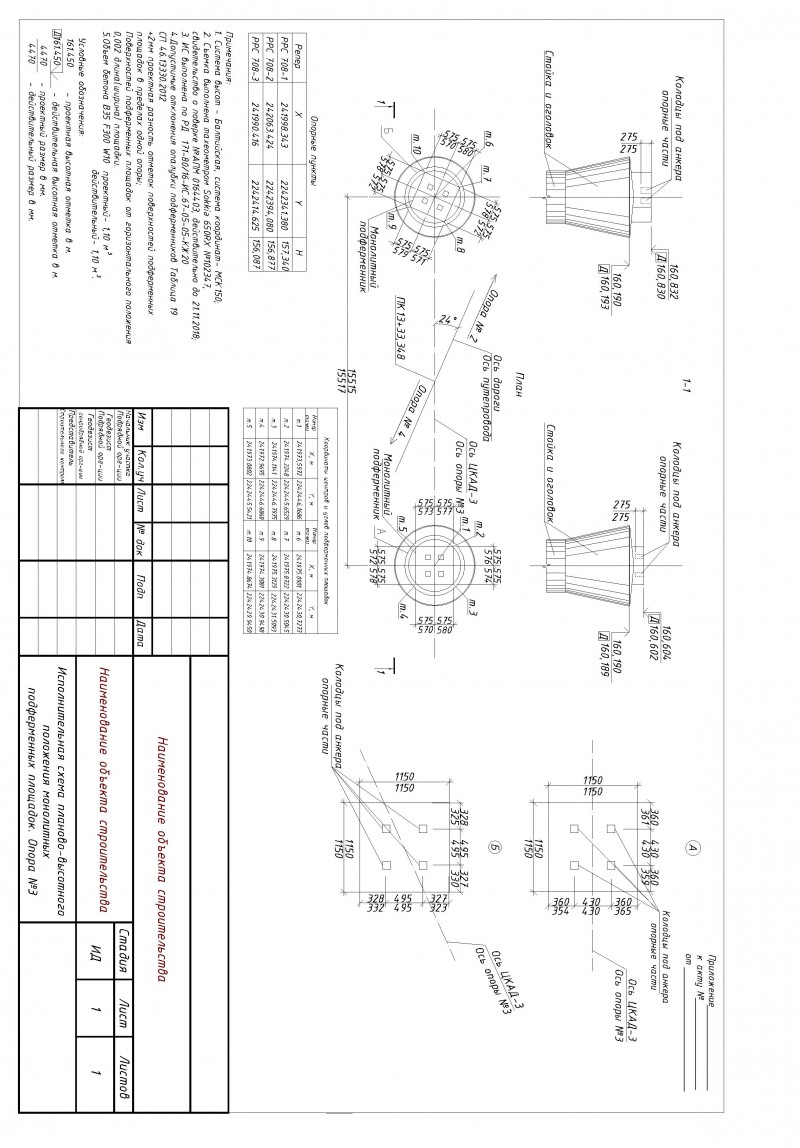

13.    Исполнительная схема планово-высотного положения монолитных подферменников.

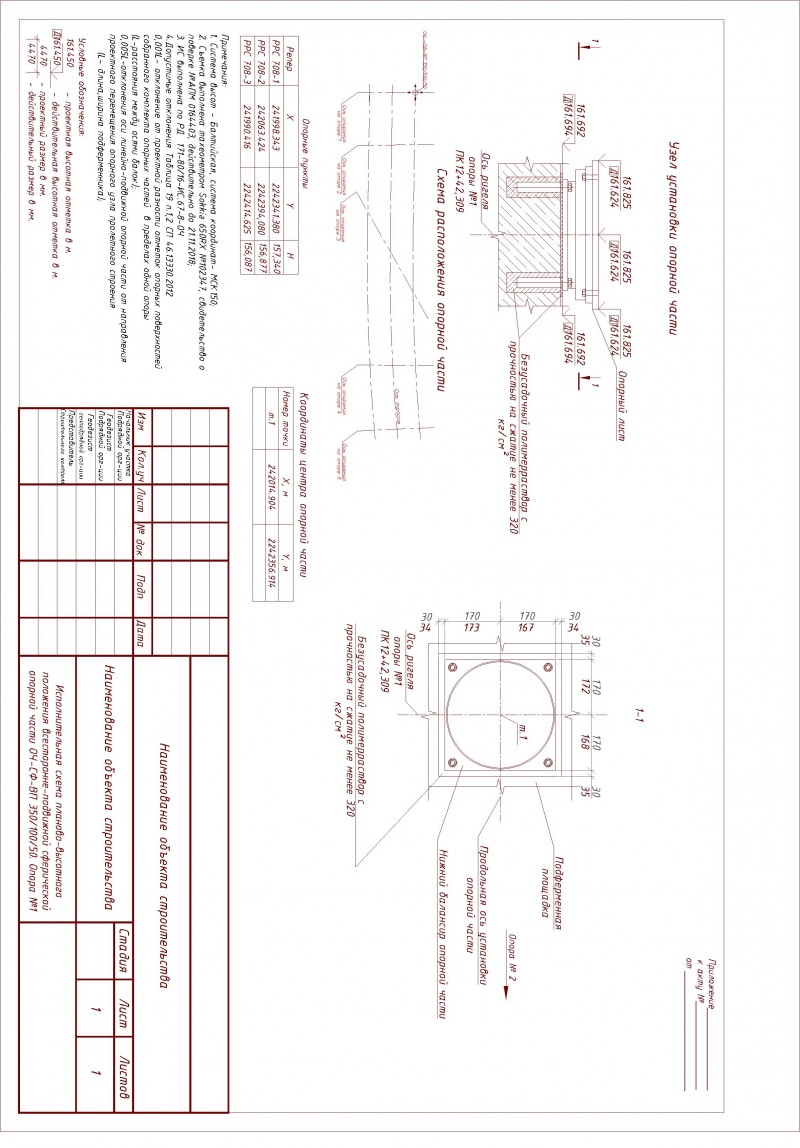

14.    Исполнительная схема планово-высотного положения всесторонне-подвижной опорной части.

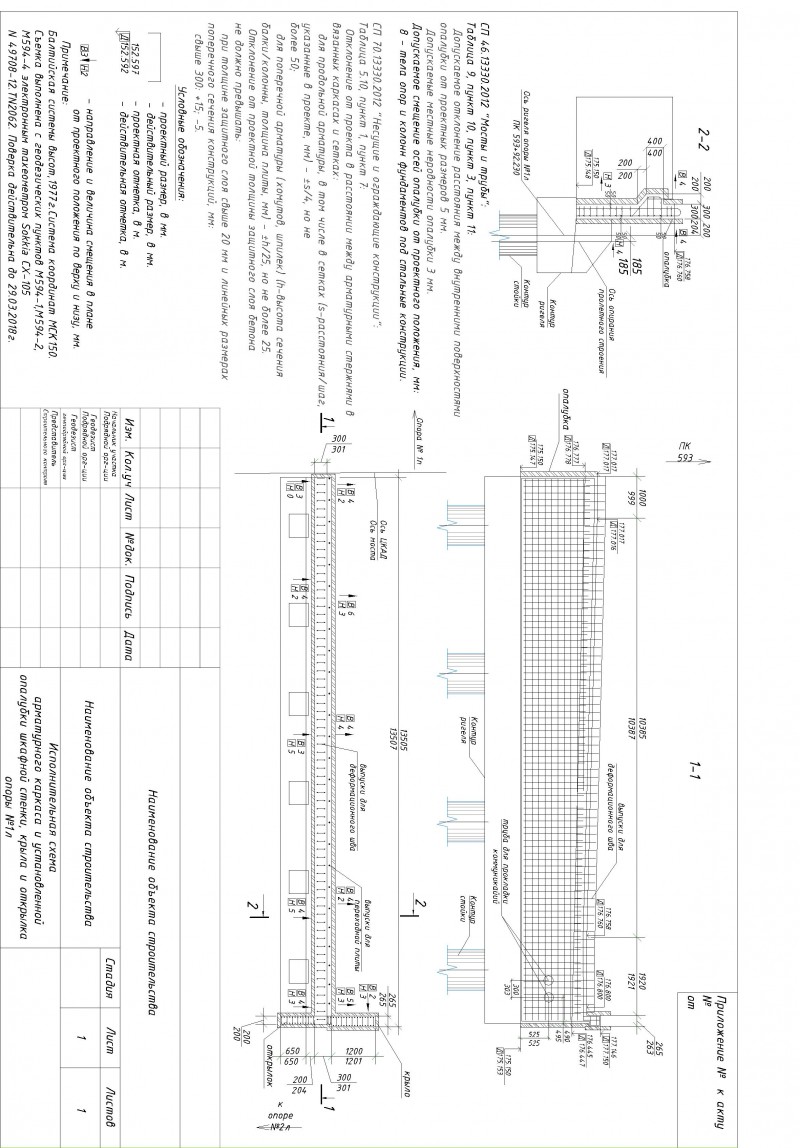

15.    Исполнительная схема планово-высотного положения арматурного каркаса и установленной опалубки монолитной шкафной стенки.

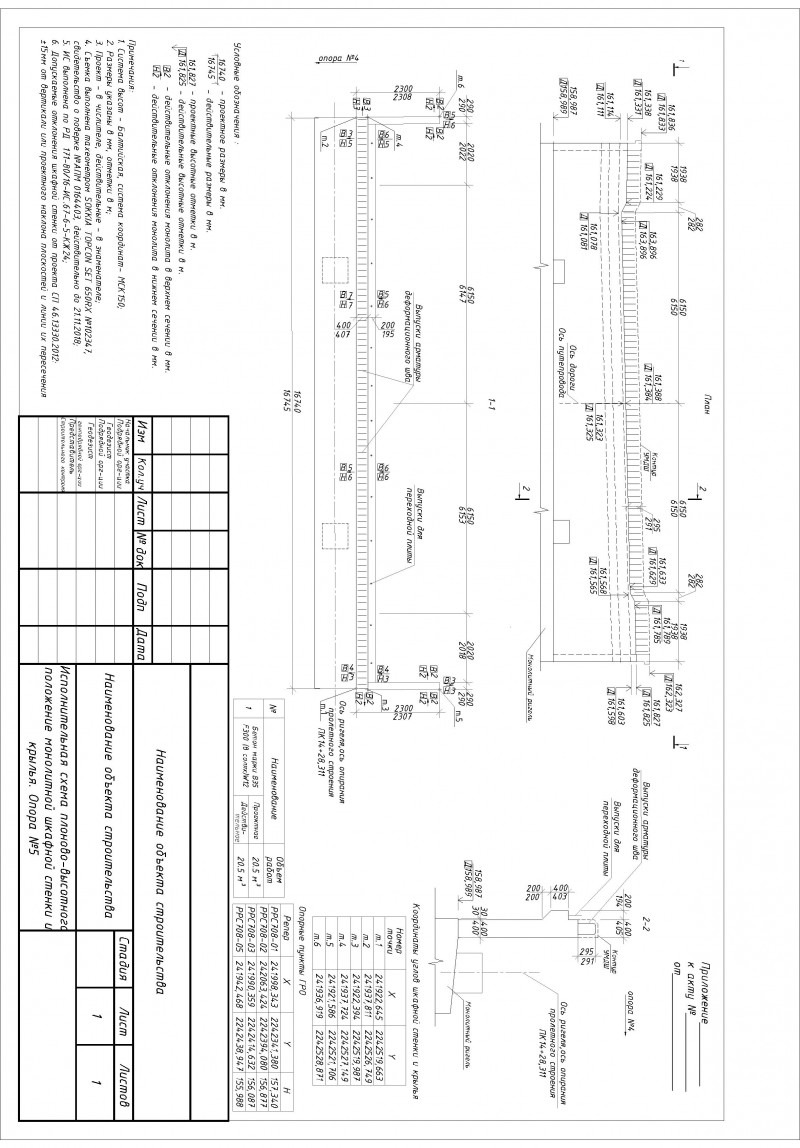

16.    Исполнительная схема планово-высотного положения монолитной шкафной стенки.

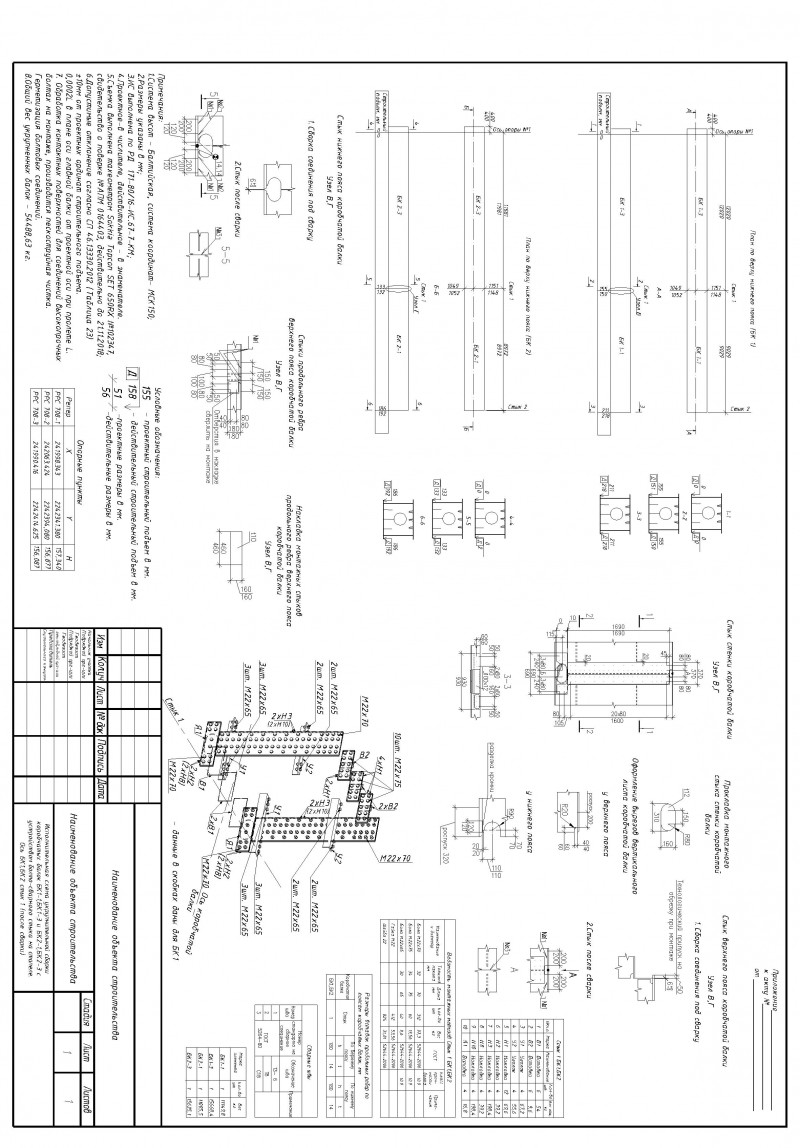

17.    Исполнительная схема укрупнительной сборки коробчатых балок с устройством болто сварного.

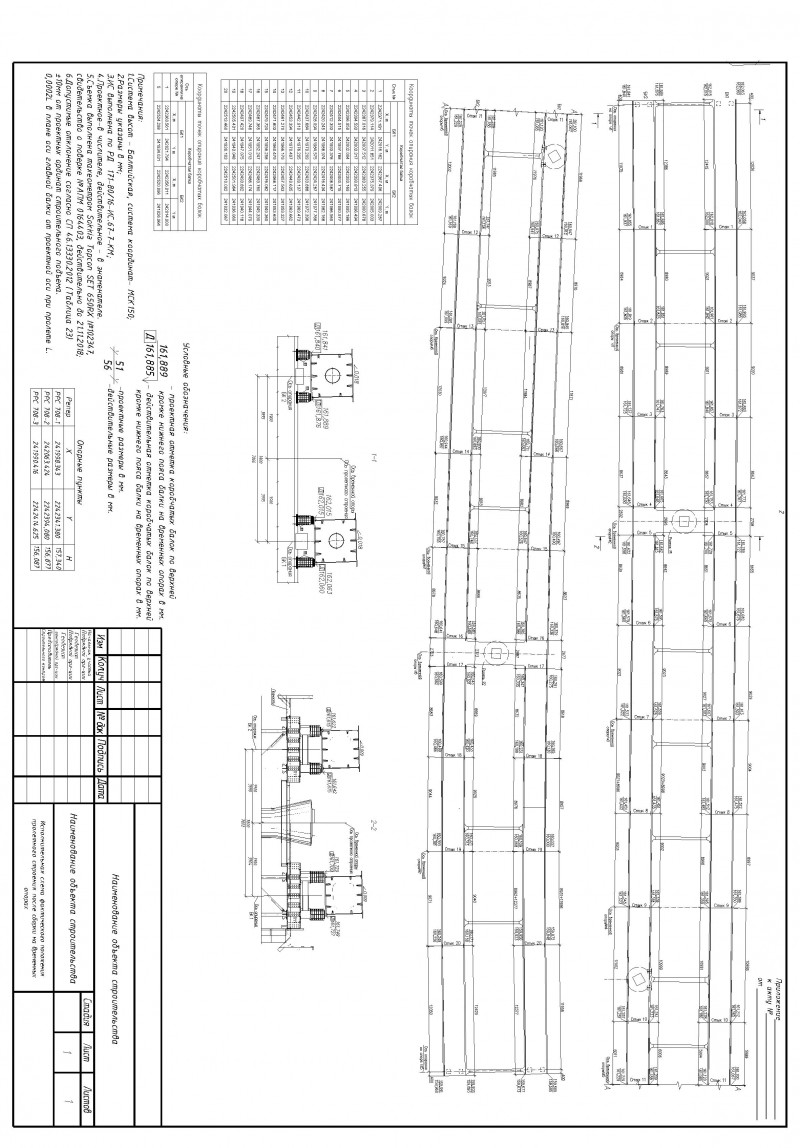

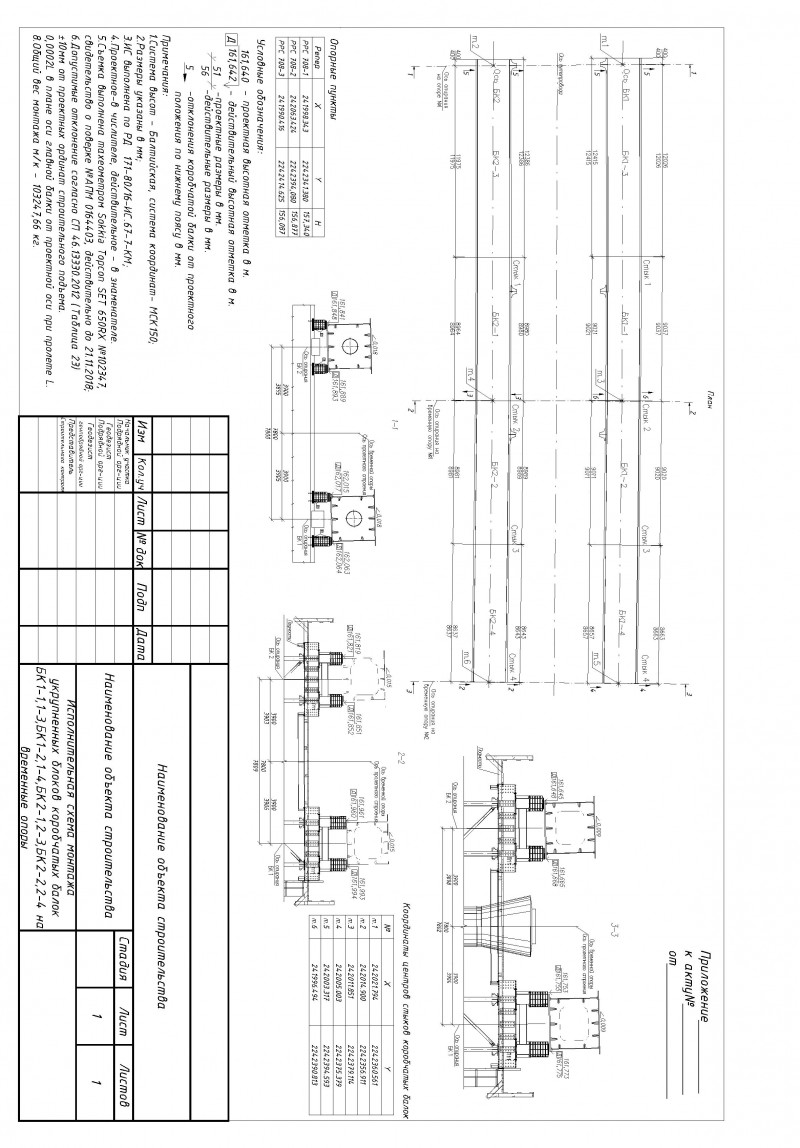

18.    Исполнительная схема монтажа укрупненных блоков коробчатых балок.

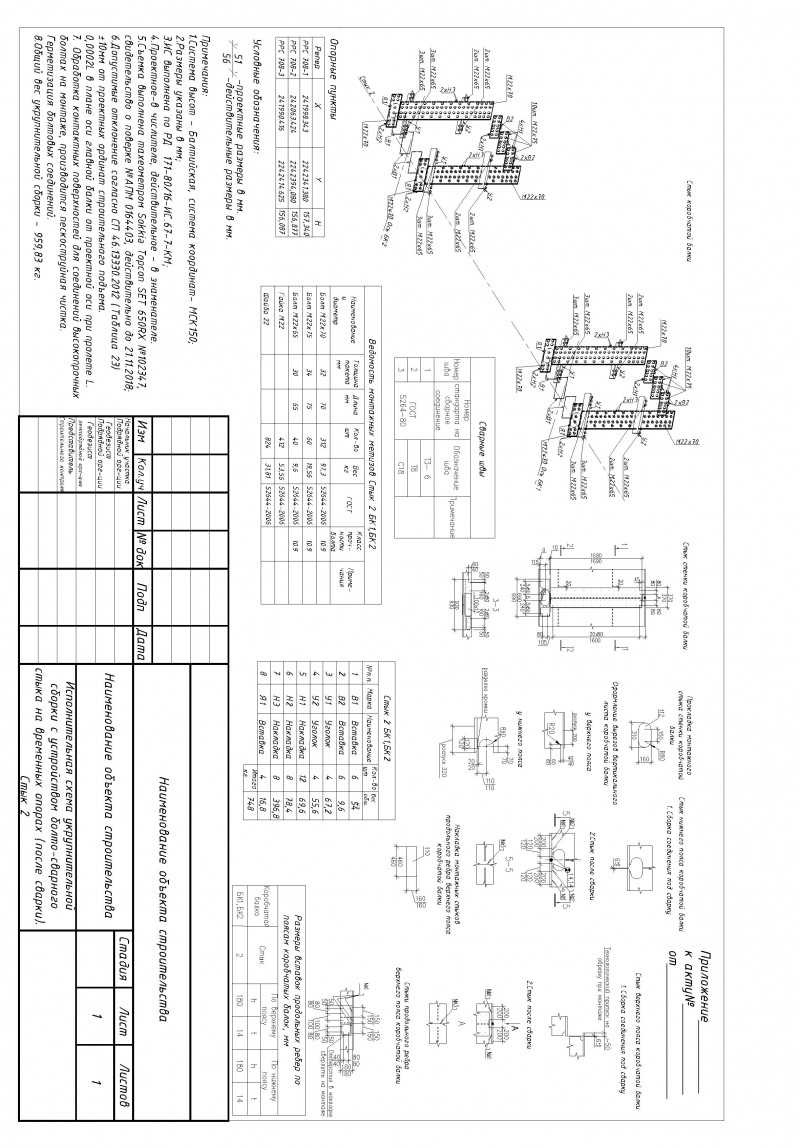

19.    Исполнительная схема укрупнительной сборки с устройством болто-сварного стыка на временных опорах (после сварки).

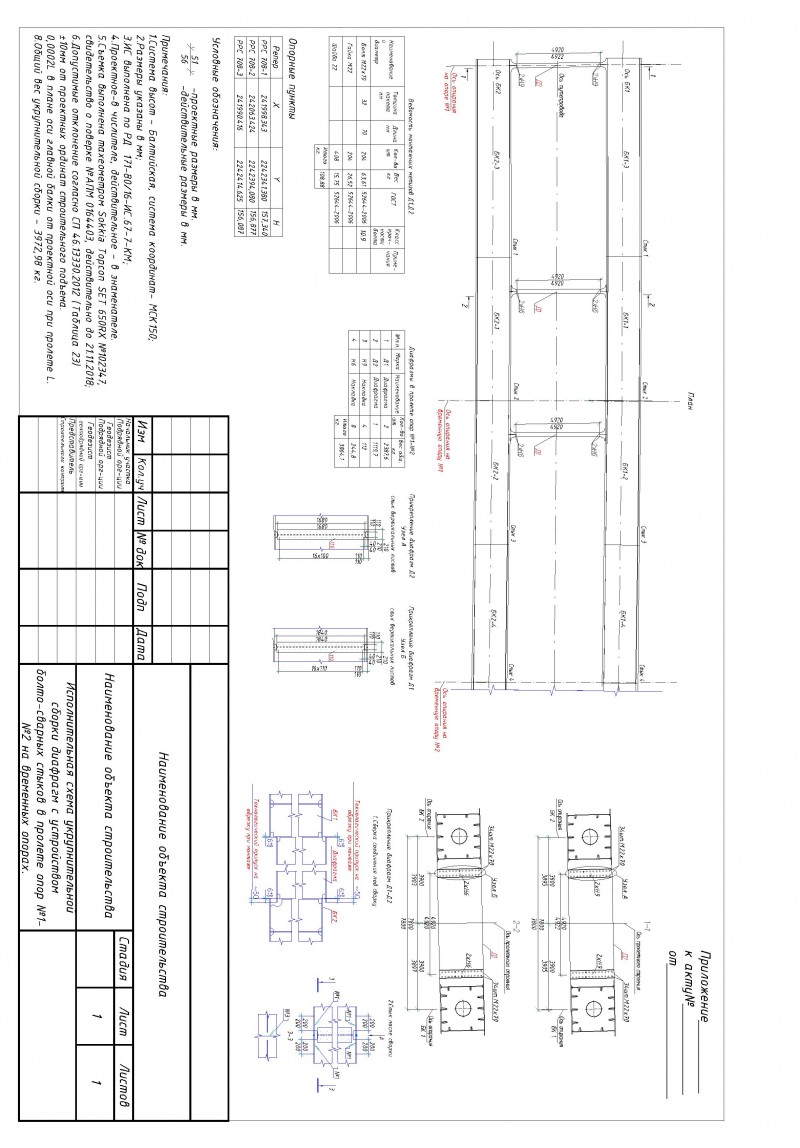

20.    Исполнительная схема укрупнительной сборки диафрагм с устройством болто-сварных стыков в пролете опор на временных опорах.

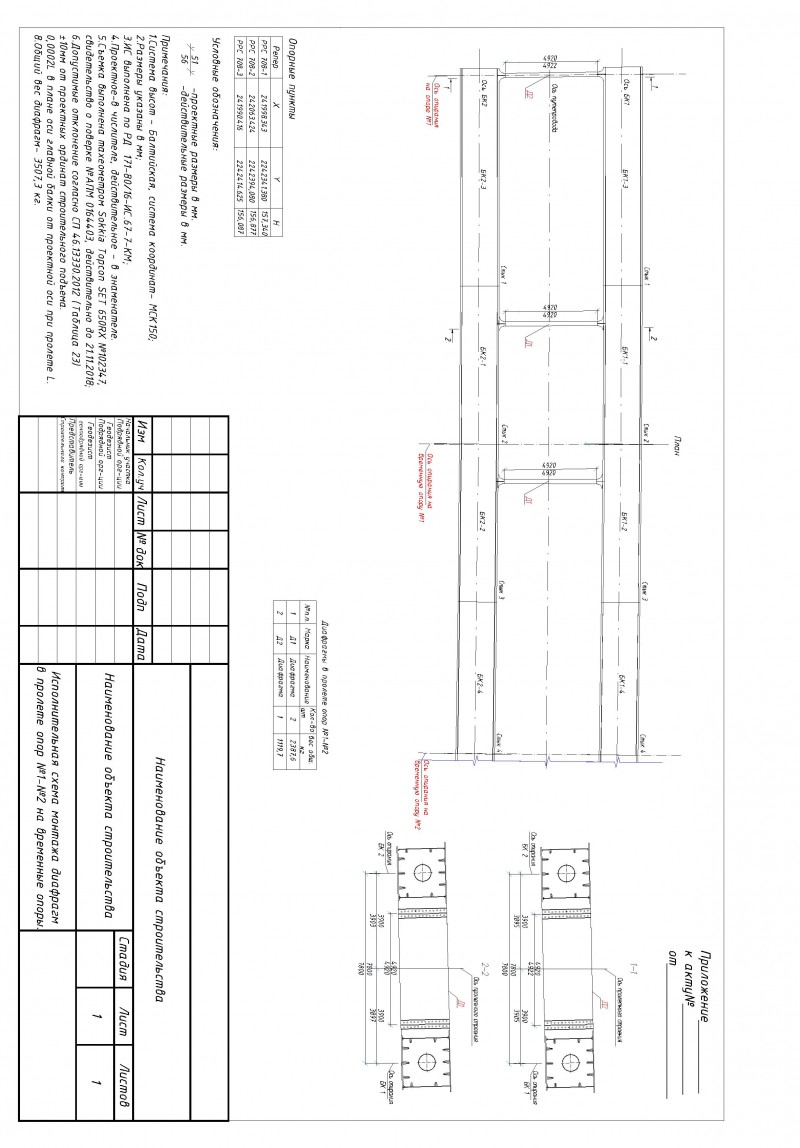

21.    Исполнительная схема монтажа диафрагм в пролете опор на временные опоры.

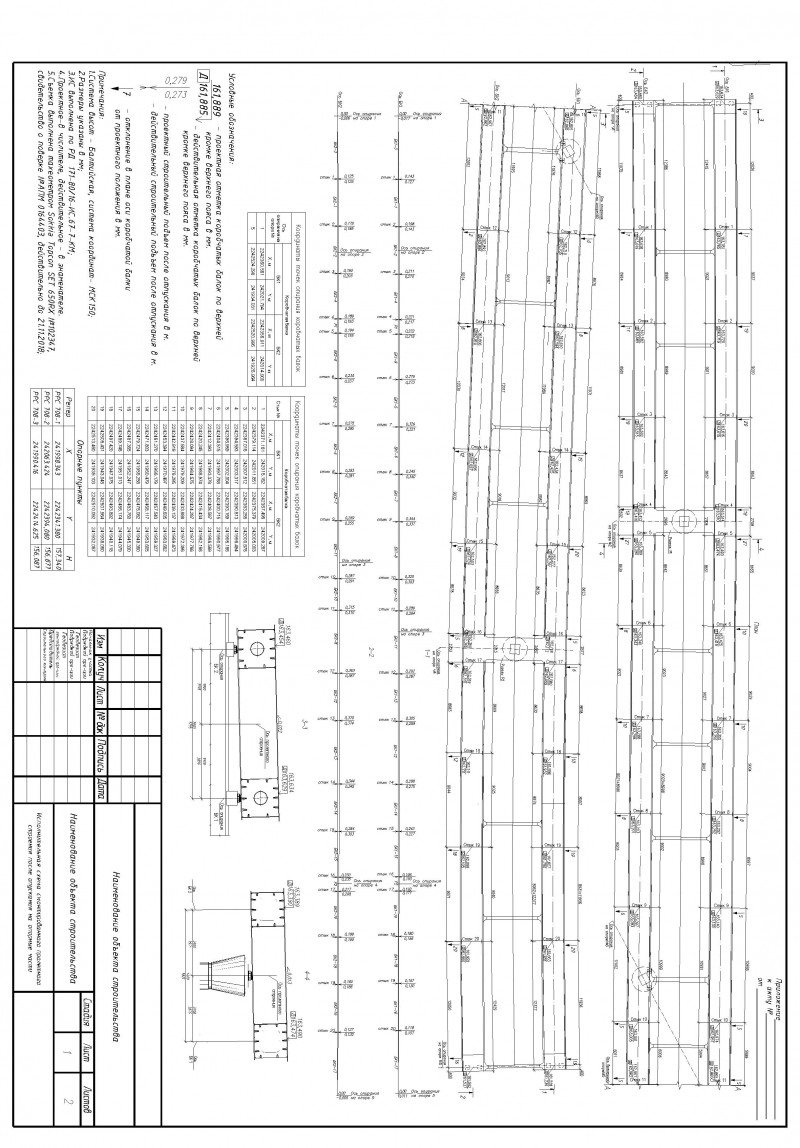

22.    Исполнительная схема фактического положения пролетного строения после сборки на временных опорах.

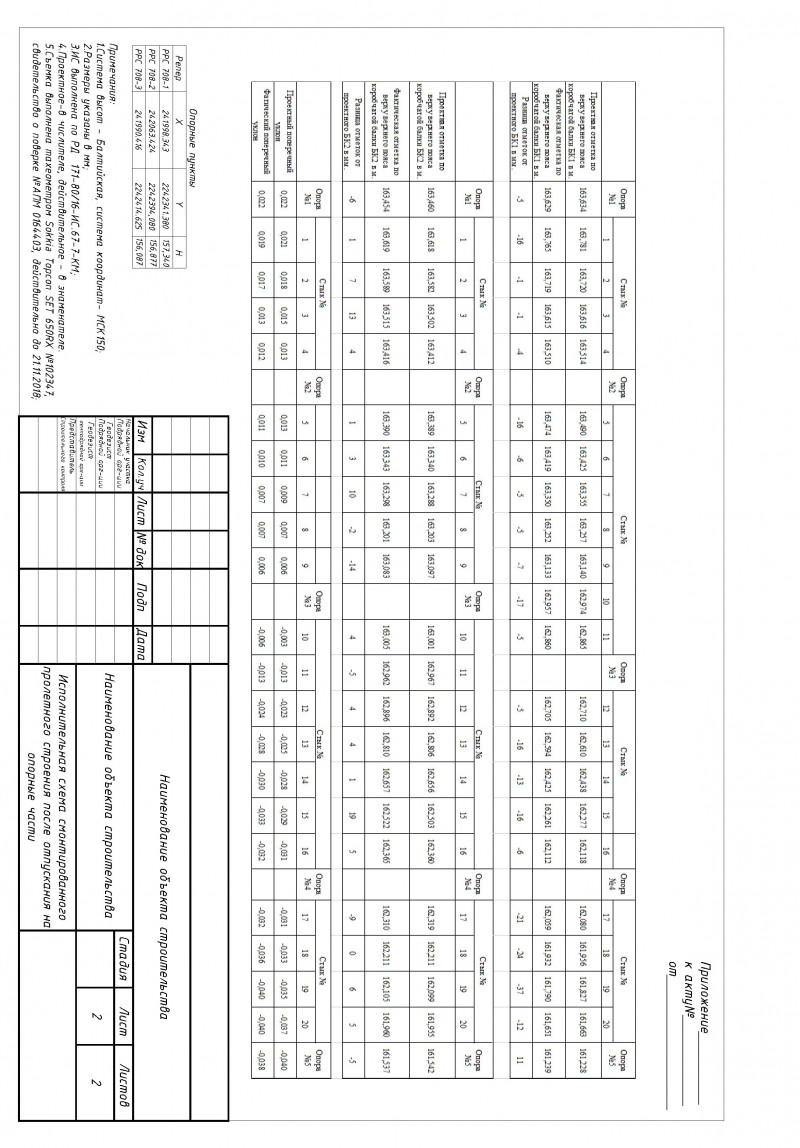

23.    Исполнительная схема смонтированного пролетного строения после опускания на опорные части.
