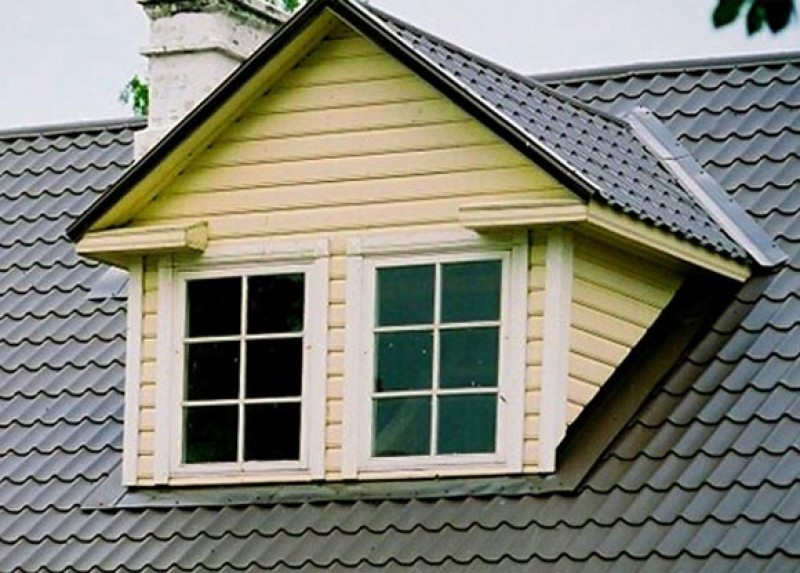

Что такое ендова кровли
Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.
Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.
В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.
Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.
Чаще всего ендовы изготавливают в виде планок из металлических листов.
В зависимости от конструктивных особенностей можно выделить:
- планку нижней ендовы;
- планку верхней ендовы.
Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

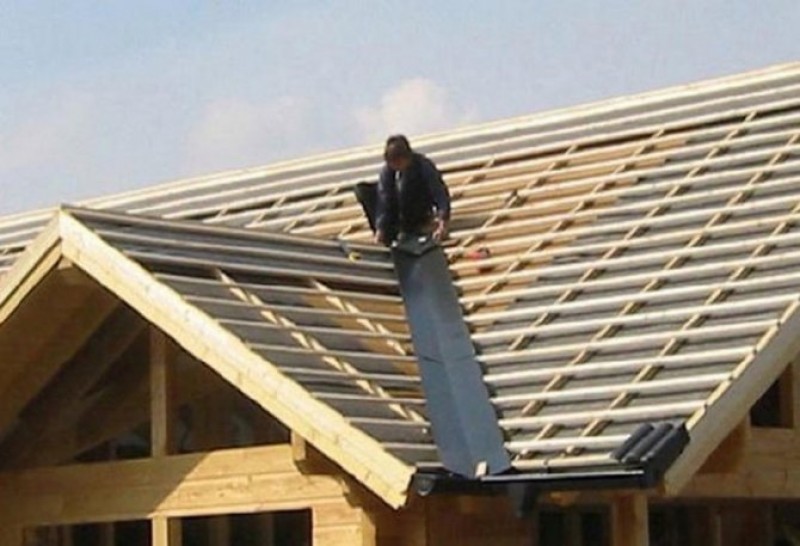

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).
Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.
В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.
Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.
Ендовы и их типы:
- Закрытая.
- Открытая.
- С переплетениями.
Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.
Стропильная система крыши с ендовой
Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.
Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.
Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.
Из чего делают ендовы и для каких кровельных материалов их используют
Для изготовления ендов служит тот же материал, что и для основного
покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.
Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.
То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.
ОБРАТИТЕ ВНИМАНИЕ! Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.
Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.
Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.
Предназначение элемента
Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:
- герметичный узел примыкания;
- отвод дождевой воды;
- отвод талой воды.
Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.
Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку.
Ендова кровли: устройство, этапы монтажа, фото и видео
Из статьи можно узнать, что такое ендова кровли, и зачем она нужна, какие существуют виды этого элемента. Описаны особенности монтажа ендовы для крыш из ондулина, металлочерепицы и профнастила.
Узкое место всего дома
В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.
Неправильно построенная или неверно рассчитанная ендова может стать причиной начала разрушения кровли, при определенных обстоятельствах — всей крыши, а иногда и всего дома. Если непрофессионально, без расчетов и определенных знаний подойти к укладке ендовы, можно получить самые негативные последствия.Если мы знаем заранее от чего необходимо защитить дом, то можем сделать так, чтобы на долгие годы стык скатов был надежным соединением. Специалисты имеют большой опыт успешного проведения самых сложных кровельных работ , в том числе по устройству ендовы крыши. В компании можно заказать и комплексную услугу, включая проектирование дома , ремонт крыши и кровли, а также проектирование новой или реконструкцию существующей кровли, монтажный или полный цикл кровельных работ, который выполнят профессионалы.
Обрешетка
В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:
- Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
Обрешетка делается в два раза чаще - Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.
Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны - Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

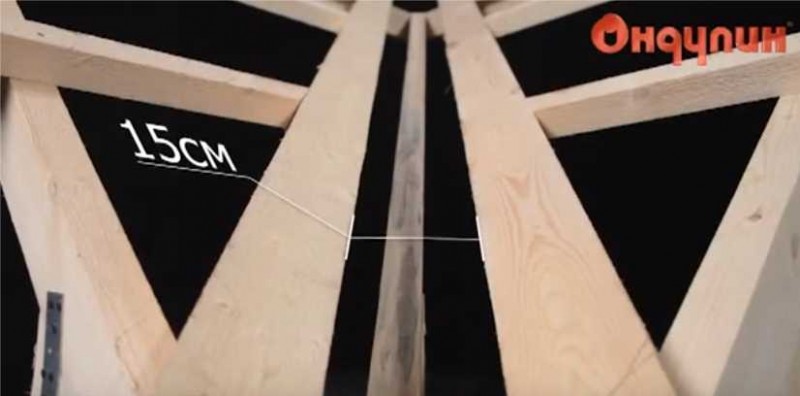

Под ондулин между двумя досками должен быть зазор в 15 см - При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.
Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.
Монтаж для кровель из различных материалов
Порядок укладки элементов отличается у крыш с разным типом покрытий:
При покрытии крыш мягкой черепицей или ее аналогами нужная прочность и герметичность достигается путем перехлеста гонтов или заложения под ними металлического профиля с V-сечением.- При работе с волнистыми и профилированными настилами акцент делается на красивой стыковке листов и изоляции гребней, при монтаже металлической кровли разжелобки нуждаются в дополнительной защите от влаги и конденсата.

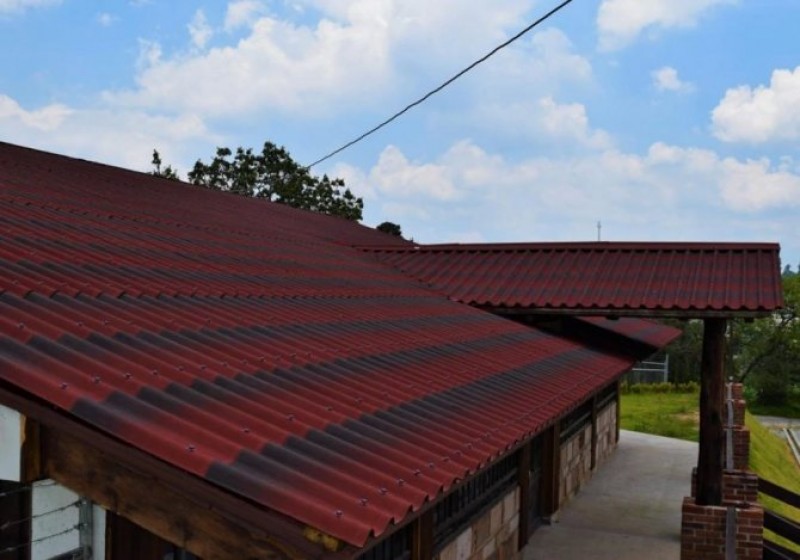

Ондулин
При стыковке скатов из волнистого и имеющего сравнительно низкую прочность еврошифера под ендовой закладывается сплошная обрешетка из обрезной доски с толщиной в 20 см, прошедшей обработку антисептиками. Доски прикручиваются саморезами к стропилам с 50 мм отступом от оси ендовы и закрываются специальными элементами ендовы для ондулина. Последние укладываются снизу-вверх с 15 см нахлестом на стыках и закрываются листами еврошифера.
Сложности возникают на этапе раскроя листов: ондулин приходится прикладывать по линии стыков, размечать и резать с помощью электролоблица, циркулярки или ножовки. При ручной резке лезвия инструмента промазывают машинным маслом.
Важно! Раскроенные листы по аналогии с досками фиксируются не вплотную, а с 50 мм от оси. Используемые в качестве крепежа кровельные гвозди должны забиваться в каждую волну и входить в доску сплошной обрешетки.

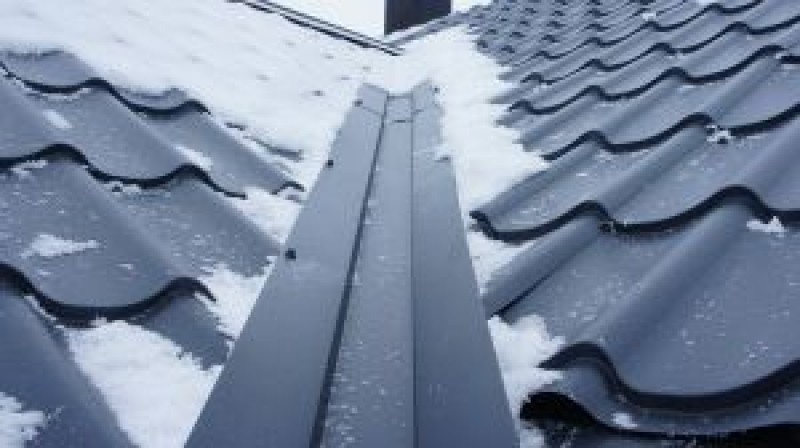

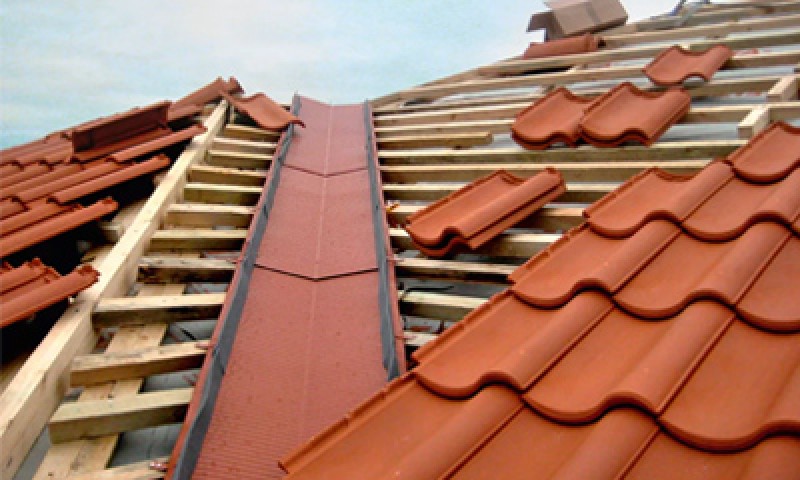

Металлочерепица

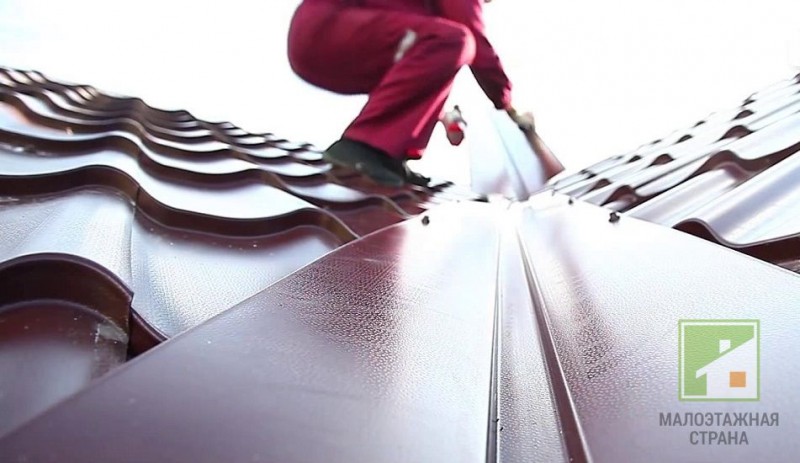

При укладке листовой композитной или металлической черепицы работы начинаются с монтажа сплошной гидроизоляционной прослойки, предотвращающей контакт древесины со сталью и защищающей конструкции от влаги и конденсата. Лучше всего для этих целей подходит кровельная мембрана, фиксируемая с помощью специальных мастик.
Нижний элемент разжелобка крепится поверх настила на клямеры и саморезы.Планки монтируются снизу-вверх, с нахлестом от 20 см, все стыки промазываются силиконовым герметиком. В верхней части внутренняя планка ендовы закрывается вентиляционной решеткой.
Непосредственно перед монтажом металлочерепицы края планки зарываются уплотняющей лентой. После раскроя и укладки листов ендова закрывается внешней планкой, притягиваемой кровельными саморезами с герметичными шляпками.

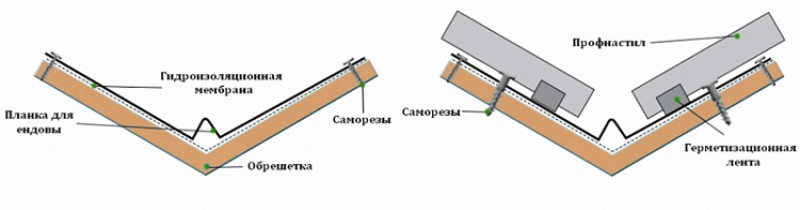

Профнастил и шифер
Порядок действий во многом совпадают с предыдущими инструкциями: участок ендовы последовательно закрывается сплошным настилом из досок, гидроизоляционной мембраной (по 20 см в каждую сторону) и планкой, фиксируемой саморезами.
Профнастил или шифер укладываются поверх герметизирующей ленты и притягиваются к обрешетке кровельными гвоздями или саморезами. Работы завершаются заполнением щелей и зазоров герметиком, в большинстве случаев ендовы под шифером остаются открытыми.
Особенности монтажа: как он выполняется для кровли из разного материала
Ендова не просто так считается одним из самых сложных узлов конструкции кровли. На ней постоянно собирается дождевая вода и снег. Таким образом, элемент подвергается максимальному воздействию различных нагрузок. Именно поэтому рассчитывать и монтировать данный узел лучше профессионалам, которые разбираются во всех тонкостях этой работы. Ведь особенности монтажа различаются для кровли разного материала.

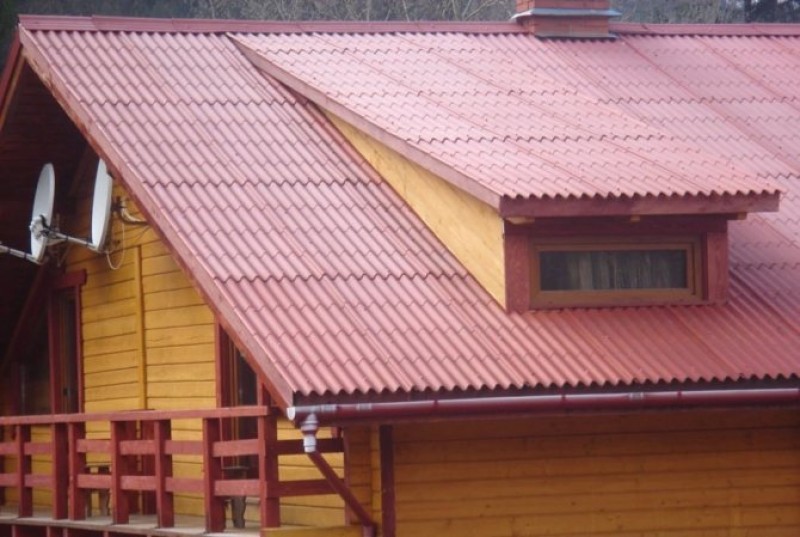

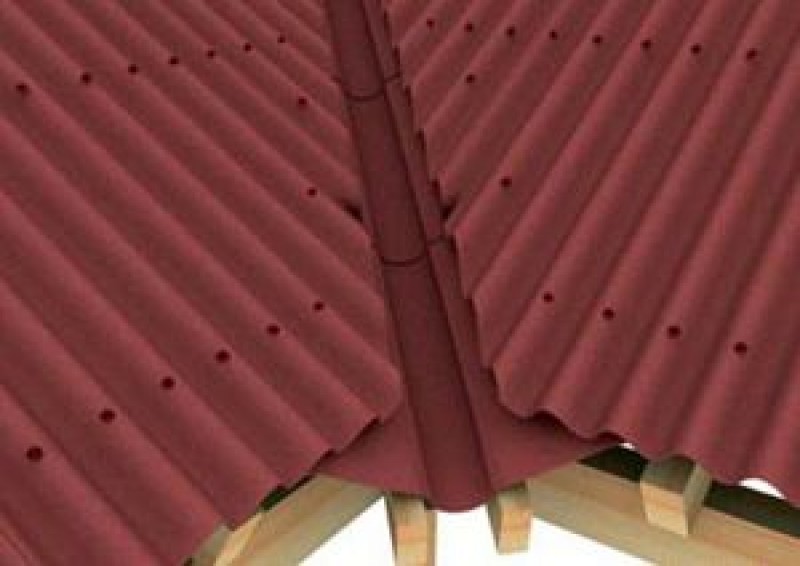

Крыша из ондулина
Первое, что необходимо помнить, если ендова монтируется на крыше из ондулина — под этот элемент обязательно должна укладываться дополнительная обрешетка. Для нее можно использовать две обрезные доски, которые укладываются параллельно стыку скатов. Доски должны быть 20 см в ширину и обязательно пропитаны антисептиками. Расстояние между этими направляющими должно быть таким, чтобы между ними помещался желоб нижней ендовы.
Полностью монтаж ендовы выполняется в следующей последовательности:
- Укладывается первый элемент ендовы. Начинать всегда нужно снизу, чтобы обеспечить герметичность стыков.
- На первый лист укладывается следующий. Нахлест должен быть не менее 15 см.
- Таким же образом выполняется монтаж остальных элементов.
- Листы ондулина прикладываются к линии соединения двух скатов и на них размечается место раскроя. С помощью подручного инструмента выполняется раскройка листов.
- Готовые листы укладываются на обрешетку. Они должны отступать от оси ендовы на 5—7 см. Крепление выполняется в каждую волну специальными кровельными гвоздями.

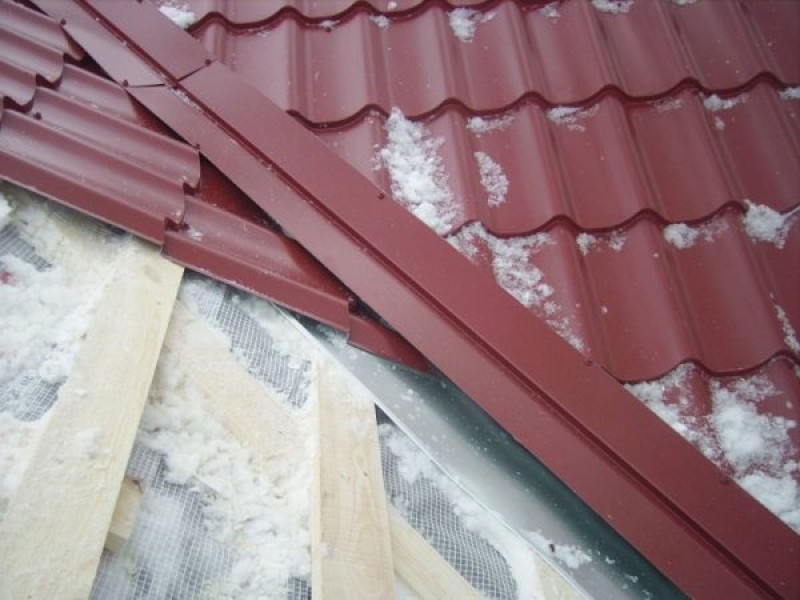

Крыша из металлочерепицы
Есть свои особенности и у монтажа ендовы на кровле из металлочерепицы. Элемент укладывается по линии внутреннего излома кровли. Чтобы обеспечить герметичность соединения, необходимо исключить провисание ендовы. Для этого рекомендуется укладывать под разжелобком сплошную обрешетку. Она будет удерживать элемент от прогибов и деформаций. Обрешетка является надежным основанием для ендовы.
Сама ендова в кровле из металлочерепицы, как правило, состоит из нижней и верхней части. По нижней выполняется слив дождевой и талой воды. Верхняя ендова является декоративным элементом и создает красивый архитектурный вид кровли. С ее помощью получается скрыть огрехи на срезах кровельных листов, защищать их от появления ржавчины.
Монтаж ендовы на кровле из металлочерепицы выполняется по следующему алгоритму:
- Производится укладка нижних элементов. Монтаж производится снизу-вверх. Каждый последующий элемент ложится на предыдущий с нахлестом 10—15 см. Крепление к обрешетке выполняется с помощью саморезов.
- Дополнительно стыки элементов герметизируются.
- Листы металлочерепицы укладываются на нижнюю ендову. Делается это с небольшим нахлестом в 1—1,5 см. Крепление листов выполняется кровельными гвоздями.
- Последним этапом производится монтаж верхней ендовы. Она укладывается на листы металлочерепицы и крепится к ней метизами.
Кстати, профессионалы предупреждают, что в некоторых случаях под крепеж может попадать влага. Поэтому существуют рекомендации по монтажу нижней ендовы без использования саморезов. Вместо них можно использовать самодельные кляммеры. Это металлические детали, которые крепятся саморезами к элементам обрешетки и прижимают к ней ендову.

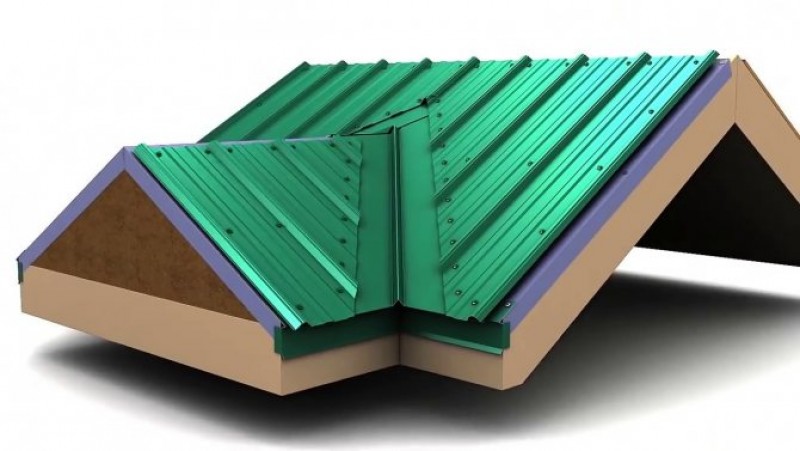

Крыши из профнастила и шифера
При монтаже ендовы по кровле из шифера и профнастила сначала выполняется укладка досок. После этого по ним крепится гидроизоляционный материал. Далее выполняется монтаж разжелобка в следующей последовательности:

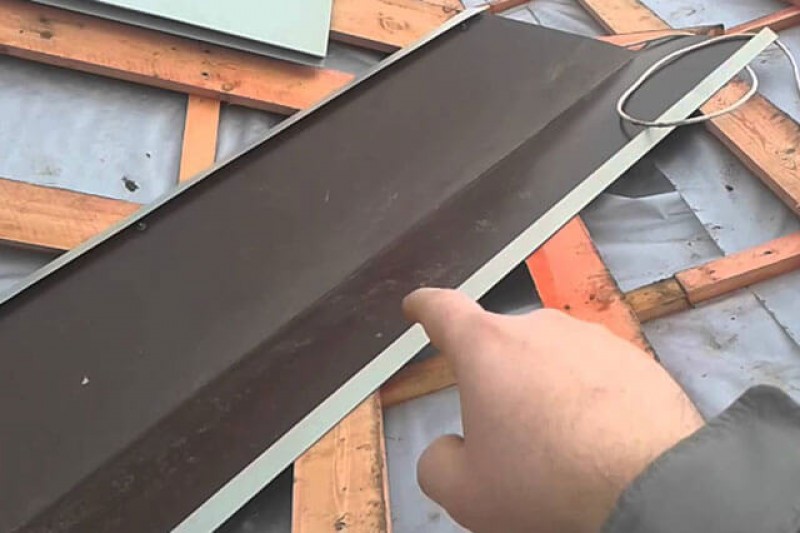

- Выполняется монтаж нижней планки.
- После этого к ней фиксируется уплотнительный материал.
- Следующим этапом производится укладка покрытия из шифера или профнастила.
- Если на выступах волн появляются зазоры, то они герметизируются.
На кровлях из профнастила можно использовать несколько вариантов ендов:
- Открытую. Профлист укладывается таким образом, чтобы соблюдалось расстояние в 5—10 см от оси ендовы.
- Закрытую. Кровельный материал стыкуется на соединение скатов без зазора. Если все сделано правильно, то больше ничем закрывать ендову не потребуется.
- Переплетенную. Сделать такой вариант самостоятельно вряд ли получится. При выборе переплетенной ендовы работы лучше доверить профессионалам. Чаще всего такой способ используется при монтаже мягкой кровли. С жесткими материалами сделать переплетение очень сложно.
Виды
Отличия проявляются в длине, ширине и способе заложения ендовы. Конструкции, сформированные лишь из нижней планки, относятся к открытым, из нижней и верхней – к закрытым или переплетенным.
Характеристики разновидностей ендов:
- Открытые разжелобки чаще всего размещаются на малоуклонных кровлях, поверх усиленного слоя гидроизоляции. К преимуществам такого исполнения относят простоту и высокую скорость монтажа, обеспечение ускоренного схода осадков без накопления мусора и льда или срыва кровли. Недостатки проявляются лишь в сравнительно малой привлекательности.
- Закрытые ендовы характерны для конструкций с крутыми скатами. Функции верхней планки при их обустройстве выполняют сами кровельные материалы или специальные элементы с усиленной антикоррозийной защитой и совпадающей расцветкой.
Закрытые и переплетенные виды выигрывают в привлекательности и герметичности, но требуют профессионального монтажа и дополнительных вложений.
К эксплуатационным недостаткам закрытых ендов относят потребность в периодической чистке от мусора (более частой при из-за наличия зазора между нижний и верхней планкой) и риски накопления льда во время оттепелей. Последние устраняются путем размещения под планками ендовы элементов обогрева, что также повышает смету.
- Ендовы с перехлестом особенно сложны в монтаже и чаще выбираются при обустройстве небольших по площади узлов, исходя из соображений эстетичности. При выборе этого способа участок стыковки закрывается сплошным подкладочным ковром, а нижняя часть складывается из двух Г-образных планок. После этого выполняется монтаж покрытия, с нахлестом или переплетением материалов.
Функции конструкции
Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.
Грамотно спроектированная ендова выполняет следующие функции:
- соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
- быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
- защищает кровлю от протечек и загрязнений;
- предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
- придаёт эстетичный, законченный вид кровле.

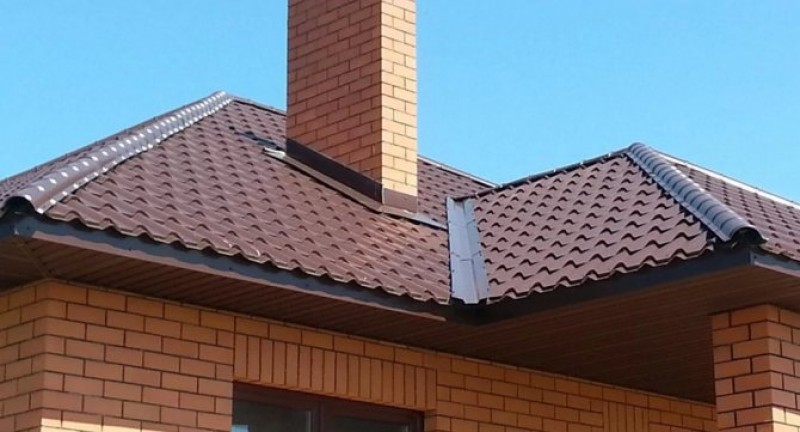

Ендова — это самая уязвимая зона для атмосферных осадков

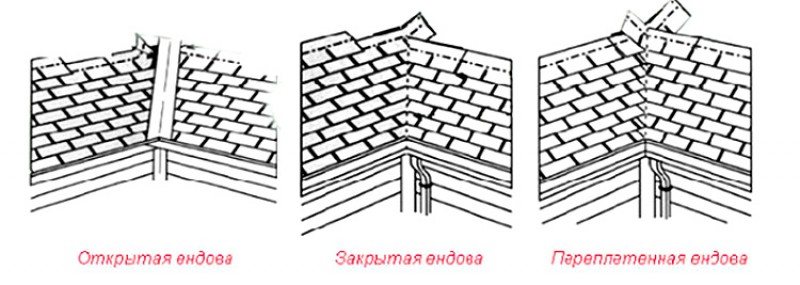

Какие виды разжелобков существуют
Конструкция ендовы зависит от способа монтажа. Она может быть:
- открытая;
- закрытая;
- сочлененная или переплетенная.
Открытая ендова чаще всего используется при устройстве крыши с небольшим уклоном. Важно помнить, что для такой конструкции обязательно должен быть предусмотрен слой гидроизоляции. Сама ендова представляет собой просто нижнюю часть, не прикрытую верхним разжелобком. К основным преимуществам такого решения стоит отнести следующее:
- В ендовых открытого типа не скапливается мусор.
- Осадки стекают намного быстрее, чем по разжелобкам других типов.
- Монтировать открытую ендову намного проще. Работа занимает минимальное количество времени.
Однако есть у данного варианта и некоторые недостатки. Самым главным из них является то, что кровля с такой ендовой выглядит не очень привлекательно.
Если проектируется крыша с крутыми скатами, то самым подходящим решением для нее будет использование ендовых закрытого типа. В данном случае на соединение скатов присутствуют как нижние, так и верхние ендовы. При выполнении работ необходимо обеспечивать самое плотное прилегание наклонных поверхностей. Зато данный тип стыковки позволяет максимально герметизировать соединение.
Что касается сочлененной ендовы, то данный тип стыковки представляет собой соединение, в котором кровельные листы с двух скатов переплетаются между собой. Такой вариант позволяет максимально эффективно защищать подкровельное пространство от попадания влаги.
К основным достоинствам закрытой и сочлененной ендовы стоит отнести:
- Эстетичный внешний вид.
- Улучшенную гидроизоляцию.
Конечно, кровля с таким типом ендовы выглядит намного привлекательнее и надежнее защищена от попадания влаги внутрь. Однако стоит помнить о том, что минусов у таких вариантов тоже хватает. К ним можно отнести:
- Сложность монтажа. Выполнить его могут только настоящие специалисты, что в свою очередь ведет к удорожанию работ.
- С наступлением оттепели могут образовываться ледяные пробки.
- Мусор из таких ендов придется регулярно вычищать.
В итоге здесь приходится выбирать между красивым видом и практичностью кровли. Но в любом случае окончательный выбор зависит от того, какой будет использоваться кровельный материал и какой угол наклона будет у скатов. Только после этого можно принимать решение по поводу типа ендовы.
Обустраиваем основу
Обустройство крыши своими руками начинается с монтажа стропильной системы, общая схема выглядит примерно так:
- Монтаж мауэрлата;
- Установка стропильных ног;
Монтируем мауэрлат
| Иллюстрации | Рекомендации |
| Обработка древесины. Весь лес, который у нас пойдет на монтаж кровли дома предварительно обрабатывается антисептиком и антипиреном. | |
| Армопояс под мауэрлат. Мауэрлат — это деревянный брус, на котором базируется стропильная система дома. Он может быть цельным квадратным со стороной 150 мм или наборным. Для равномерного распределения нагрузки под него поверх стен заливается армопояс. | |
Порядок монтажа примерно таков:
На последнем этапе заливается бетон. | |
| Гидроизоляция. На армопояс настилается слой гидроизоляции, дерево не должно контактировать со стенами. | |
Крепление мауэрлата:
|
Монтируем двускатную крышу
Двускатная крыша считается самой простой из подобных конструкций, для любителя это идеальный вариант, есть еще односкатные кровли, но в нашей стране они подходят разве что для небольших пристроек и гаражей.
| Иллюстрации | Рекомендации |
| Ставим стропила. Первыми устанавливаются 2 крайних стропильных треугольника:
| |
| Коньковый брус. После установки двух крайних стропильных треугольников, между ними крепится коньковый брус:
| |
| Крепление стропил к мауэрлату. Под мауэрлат стропильные ноги запиливаются и крепятся уголками. | |
| На больших кровлях этот узел можно усилить накладками из бруса, они фиксируются шпильками, как на фото. | |
| При обустройстве деревянных домов стропильные ноги к мауэрлату крепятся плавающими фиксаторами. Дело в том, что если стропила закрепить жестко, то при усадке их может повести. | |
| Фиксация на коньковом брусе. На коньковом брусе стропила можно фиксировать встык и с накладкой. Сами же стропильные ноги выставляются с шагом 60–80 см. | |
| Укрепление стропильной системы. Двускатная крыша может быть с не жилым чердаком и с мансардой (жилым чердачным помещением). С обычным чердаком все просто, здесь количество подпорок и устройство конструкции зависит от размеров крыши: чем она больше, тем мощнее нужны опорные балки, возможный вариант показан на схеме слева; | |
| Установка мансардных окон. Если у вас нет достаточного опыта в таких работах, то мансардные окна лучше врезать прямо в плоскость кровли. Вы просто выбираете нужную модель в магазине, сбиваете под нее деревянный короб, а дальше монтируете все по инструкции, прилагаемой к окну. Врезка вертикального окна гораздо сложнее, там вам придется монтировать отдельную двускатную стропильную систему в миниатюре и все это стыковать с основной конструкцией. |

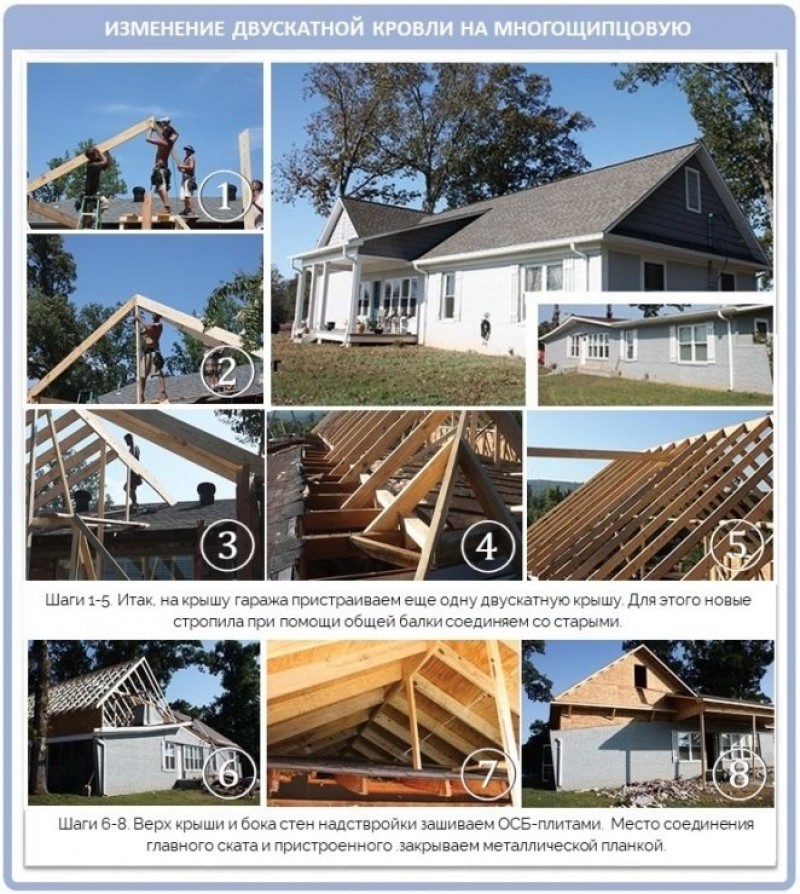

Пристройка щипцовой крыши к основной
Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.
И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:
Неплохой пример из жизни:
Подрезка без использования половинчатой черепицы
Чтобы черепицу можно было примерить в ендове, часто требуется черновая подрезка. Затем происходит чистовая разметка и подрезка точно по линии, нанесенной на желобке ендовы. Шип черепицы, попадающей на ендову, удаляют с помощью болгарки с алмазным диском, чтобы не допустить перекоса черепицы крайнего ряда вдоль линии ендовы. Поролоновую полосу под черепицей следует подрезать. Это позволяет сразу же уложить черепицу ровно, не дожидаясь, пока под весом покрытия поролоновая полоса промнется и «уляжется». Предварительно в подрезанной черепице просверливается отверстие для самореза, с расчетом, чтобы оно не попало на желобок. После этого черепица устанавливается на место и фиксируется саморезом.
Важно! Нельзя крепить черепицу к обрешетке сквозь желобок ендовы, так как в этом случае осадки будут затекать под кровлю.

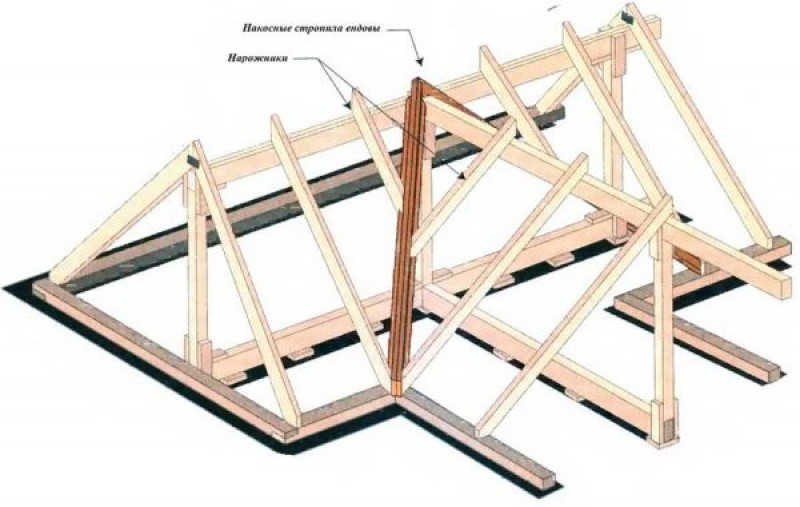

Схема стропильной системы в месте установки ендовы
Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.
Устройство соединения двух ендов на скате может быть следующих видов:
- Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
- Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

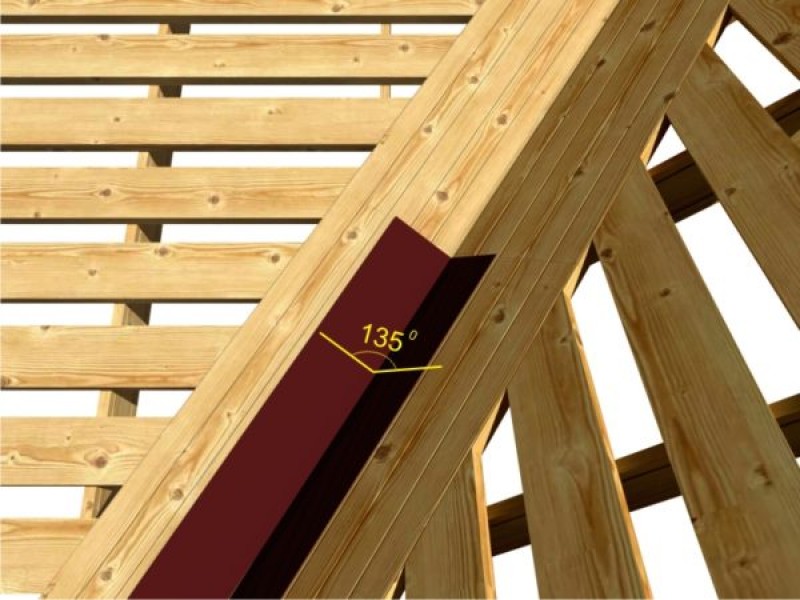

Стропильная система под ендову
Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.
Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.
Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.
К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.
Особенности обустройства отрицательных изломов крыш
Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:
- Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.
В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку - Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
- Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
- К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
- Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.
Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху - Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
- Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
- Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
- Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
- Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.
При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

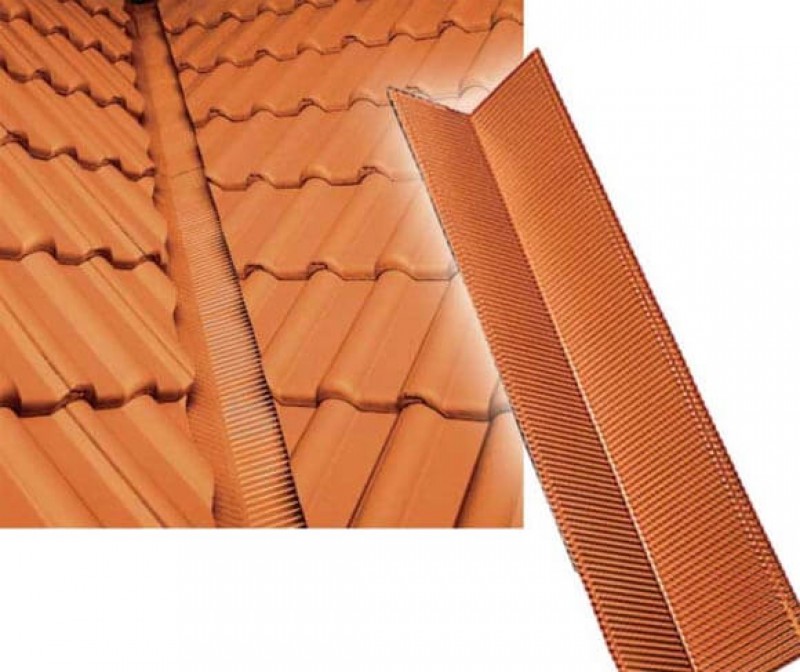

Правила выбора комплектующих частей
Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.
Все комплектующие элементы должны отвечать определенным требованиям:
- Они должны соответствовать материалу, используемому для покрытия кровли.
- Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
- Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.
Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.
Полезные советы от Krovelson
Конечно, лучше всего доверять устройство кровли в целом и ендов в отдельности опытным специалистам, которые знают все тонкости данного вида работ. Однако в некоторых случаях люди выполняют эти работы самостоятельно. В таком случае рекомендуется следовать главным советам:
- Герметизирующим материалам необходимо уделять особое внимание. Их монтаж должен быть выполнен максимально качественно, иначе нельзя избежать попадания влаги в чердачное пространство. Все это приведет к порче деревянных конструкций, повышенной влажности и прочим проблемам.
- Выполнять монтаж решетки под ендову необходимо снизу. Первыми должны идти бортики.
- Кровельный материал необходимо крепить так, чтобы между ним и деталями ендовы не оставалось зазоров.
- Если требуется закрыть непривлекательный внешний вид ендовы, то можно использовать специальные фальшпанели.
- Как только ендова будет готова, необходимо сразу же продолжать выполнение дальнейших работ. Перерыв должен быть минимальным.
- Выбирать гидроизоляционный материал необходимо тщательно. Также следует учитывать угол наклона кровли. Если он очень маленький, то следует использовать дополнительный слой гидроизоляции.
- Всегда лучше рассматривать вариант с закрытой ендовой. Несмотря на то что он дороже, кровля в таком случае будет выглядеть более привлекательно.
- Перед началом кровельных работ стоит заранее ознакомиться с прогнозом погоды. Если намечаются осадки, то работы лучше отложить до солнечных дней.
Все эти советы и рекомендации позволят быстро и качественно выполнить монтаж ендовы. Если же самостоятельно этого сделать не получается, то лучше обратиться за помощью к профессионалам. Опытные специалисты быстро и качественно выполнят монтаж ендов любой сложности.
Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил
- Как укрепить балки перекрытия в деревянном доме?
Фундамент из песка и камня
Усиление плит перекрытия металлическими балками
Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.
Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.
Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.
Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.
Кровельные покрытия делятся на две группы:
- Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
- Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.
При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.
Каркас крышного окна
Установка слуховых окон производится на каркас. На участках расположения люкарен между стропилами установленной системы выполняют проемы. Обрамление выполняют из удвоенных или утроенных стропил, так как они испытывают существенную нагрузку, которая превышает воздействие на любом другой участок системы.
В поперечном направлении на двух участках монтируют балки на стропила: первую снизу на уровне наружной стены, а последнюю сверху – соответственно имеющемуся проекту на стропила, причем усиленные. На первую устанавливают вертикальные стойки и, обвязав их по верху поперечным бруском, получают рамку. Последнюю необходимо присоединить к верхней балке. Делают это, используя продольные брусья. Таким образом получается каркас люкарны, но пока без системы стропил.
Стропильная система слухового окна устраивается так же, как и конструкция основной кровли. Элементы каркаса закрепляют, используя металлические детали.
Внимание
Использование таких способов крепления, как врезки и врубки не допускается, поскольку приводит к ослаблению стропильных балок.
Далее приступают к укладке конькового бруса оконной крыши и стропил. Последние на оконный проем вырезают по шаблону и фиксируют одним концом к коньку, а другим – к нижней части каркасной конструкции.
Фронтоны обшивают влагостойкими материалами, к примеру, фанерой этого типа. При этом обшивка должна расположиться на том же уровне, что и обшивка наружной стены.
 |
автор
|
Комментарии
Авторизуйтесь или зарегистрируйтесь чтобы оставить комментарий.
